3D nyomtató összeszerelés és hibaelhárítás

Kínából rendeltem egy 3D nyomtató készletet, mert jóval olcsóbb, mint itthon. Ezt kezdőknek nem javaslom...
Mint látható lesz voltak vele gondok bőven... Az árát mondjuk így is megérte, de a bosszúság megfizethetetlen.

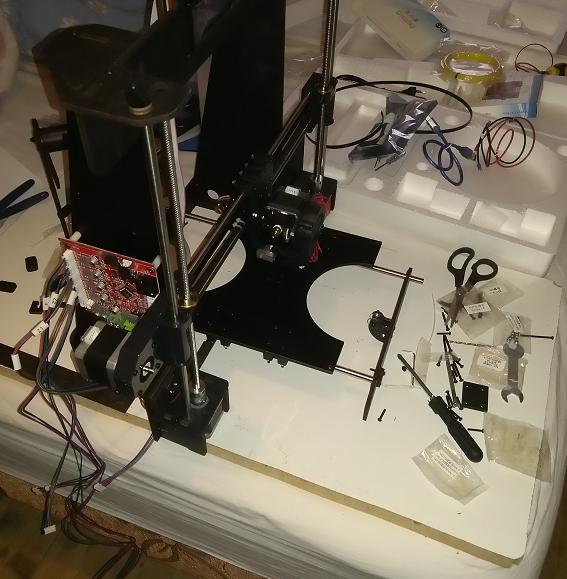

A készlet kibontva így nézett ki. Látszólag minden OK.

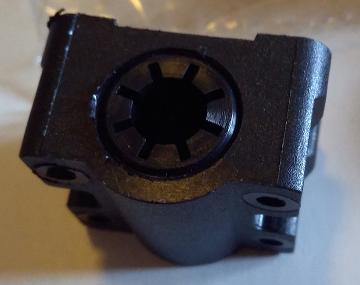

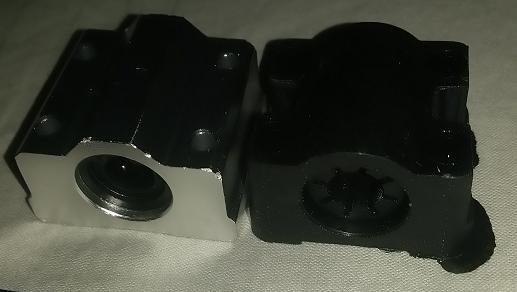

Aztán látszott, hogy a fém lineáris csapágyak helyett ilyen műanyag csúszkának is gyenge fröccsöntött hulladékot küldtek.
A próba kedvéért azért összeraktam ezzel. A köszörült rúdanyag helyett ócska sarokcsiszolóval vágott csődarabokat küldtek,
amelyeknek az átmérője 8mm helyett csak 7,8mm volt...

A keret nem műanyag lapokból, hanem lézerrel vágott rétegelt lemezből van. A célnak megfelel, de gyengébb...

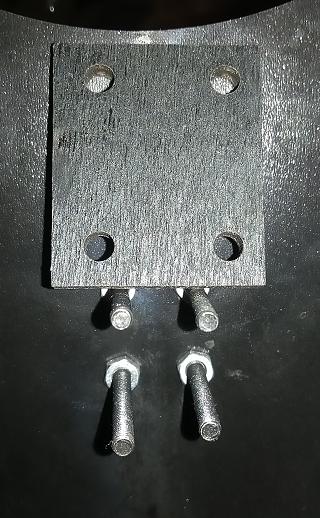

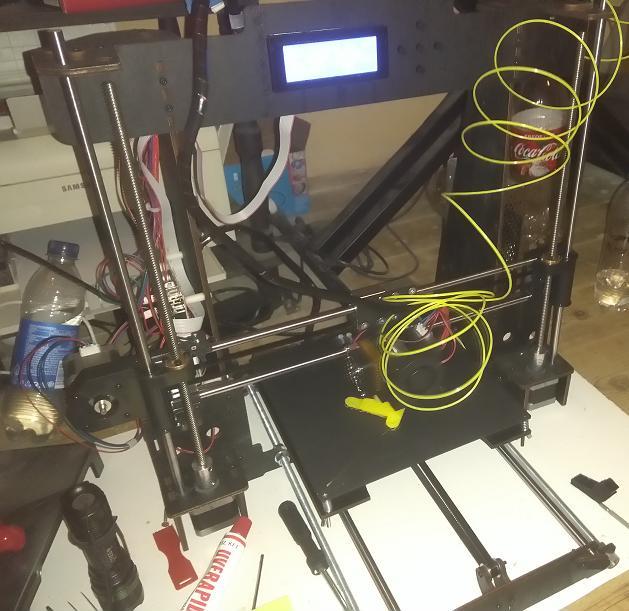

Összeszerelés közben... Persze hiányzott belőle 2db 8mm-es menetes szál...

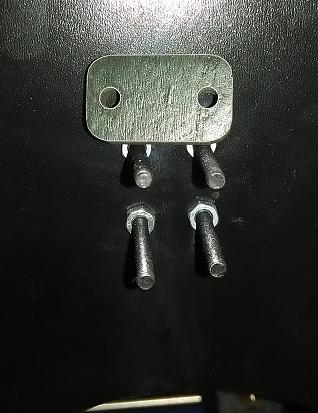

Az ékszíjat így érdekes lesz rögzíteni, ha a furatok sem stimmelnek...

A másik kivágott fadarab se jó ide...

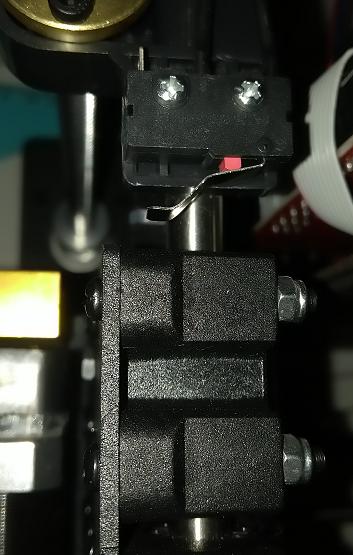

A végálláskapcsolót el kellett hajlítani, hogy elérje a mechanikát...

A hulladék lineáris síneket rúddal együtt kicseréltem jó minőségűre, mert használhatatlanul nagy volt a holtjátéka (kb.0,5-1mm)...

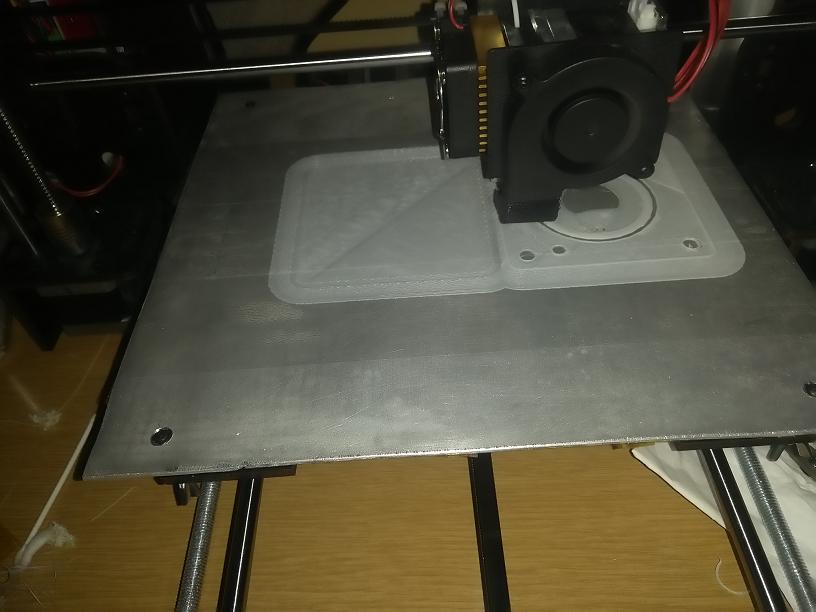

Így már szebben nyomtatott. Az ovális végre kör alakú lett stb...

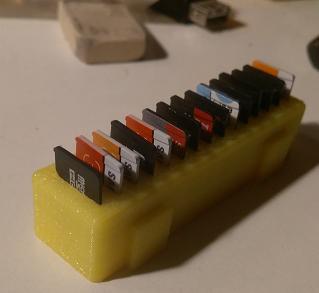

Micro SD kártya tartó. Már nagyon kellett, hogy ne vesszenek el.

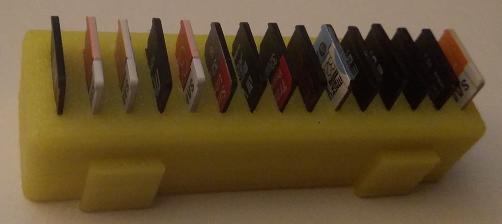

Másik nézetből.

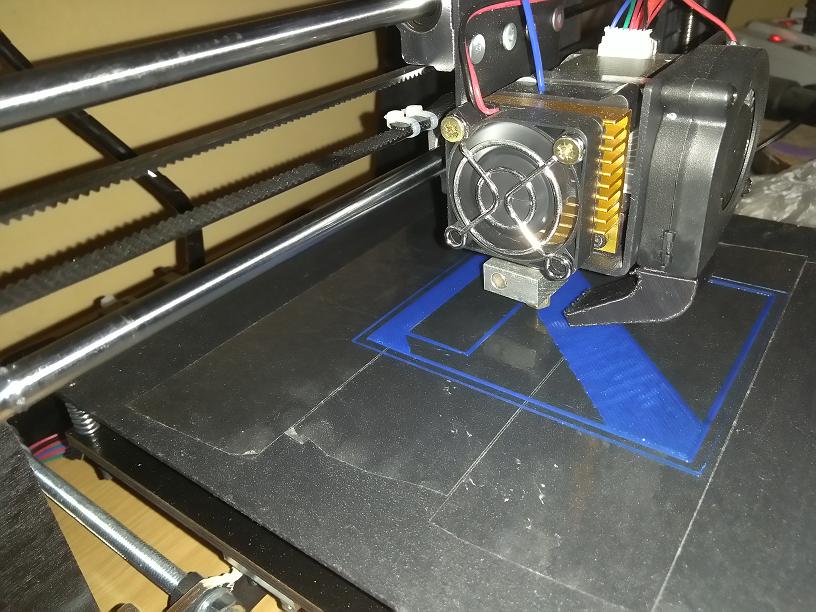

Normál méretű SD kártya tartó nyomtatás alatt...

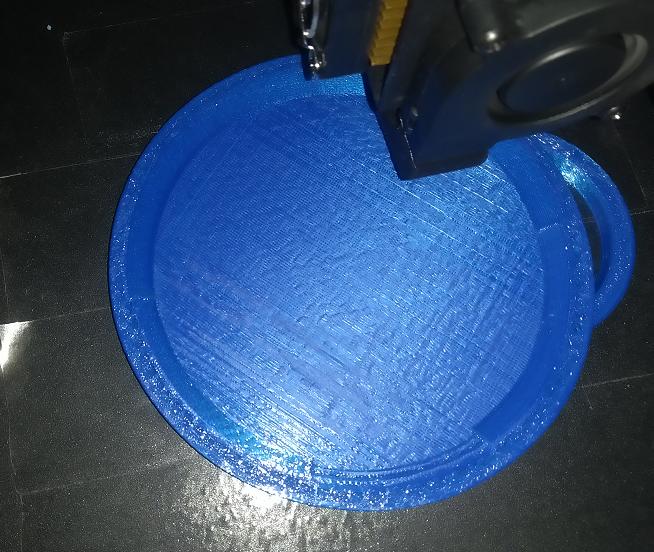

Tál.

Néha az X tengely nem állt meg a végállásnál és darálta a szíjat.

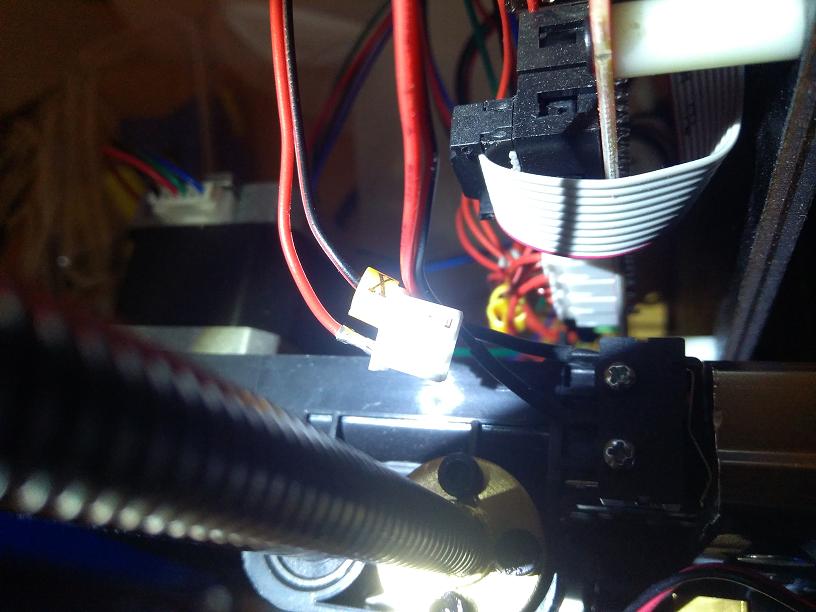

A kis Kínainak nem sikerült az érintkezőt normálisan bele nyomni a csatlakozóba...
Látszólag minden a helyén volt, de csak néha érintkezett...

A fűtött lapra széles cellux-ot tettem a jobb tapadás érdekében, de nem volt az igazi, mivel a lap ACÉLBÓL készült és
csak a közepe volt fűtve úgy 8x8cm-en... No comment...

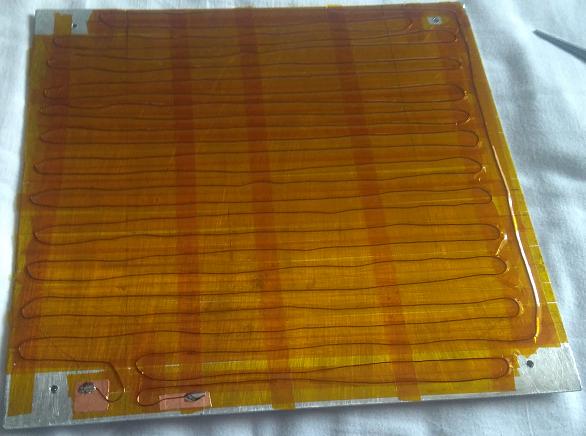

Inkább csináltam egyedi fűtött asztalt 3-as Alu lemezből és 0,4-es rézhuzalból.
Sima hőálló ragasztószalaggal rögzítettem. Szép egyenletesen melegszik!

Ezen már az ABS is valamennyire megtapad.

A tapadás azért így sem volt az igazi, ezért Acetonban feloldottam egy kis hulladék ABS-t és azt kentem rá a tálcára, amikor már fel volt melegedve.
Na ez fogja, mint a „szaros gatya” :). Az eltávolításhoz egy kis erő és denaturált szesz megteszi.

Súlyos és bosszantó hibák:

A tápkábel nincs földelve!!! (áramütés veszély)

A fűtőlap épphogy fel volt ragasztva és semmit sem ért, mert az acél lemez pocsék hővezető, ráadásul túl nehéz is.

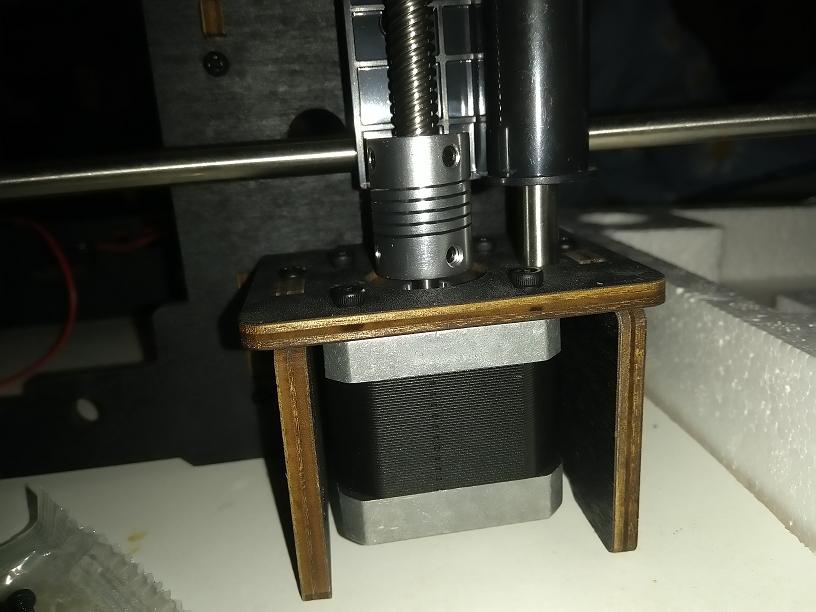

Az ékszíjak végét feszítő csapágyaknak esélye sem volt elfordulni, mert az oldala hozzáért a tartóhoz. Alátétekkel és reszelgetéssel oldottam meg.
Az extrudálóba lehetetlen volt bevezetni a nyomtatószálat, mivel nem volt egy vonalban a furat, a motor és a fűtött fúvóka... (alátétekkel kellett megmókolni).

2 rúd eleve rövidebb volt a kelleténél és kiesett a függőleges tengely tartójából. Ki kellett alulról támasztani.
Utána mondjuk úgyis kidobtam, mert csak 7,8mm volt az átmérője 8 helyett.
A magasság állító csavarok könnyen elforognak a helyükön, így nehéz állítani őket.
Kicseréltem őket M4-es süllyesztett fejűre. Sokkal stabilabb és nem forog el.

Rengeteg csavar mérete/darabszáma nem stimmelt. Még jó, hogy tartok itthon sokféle csavart...
A hozzáadott lineáris rúd és csapágy páros használhatatlan! kb.1mm holtjátéka van!
A váz alja nagyon elhajlik az ékszíj feszítőnél, így egy darab Alumínium profillal erősítettem meg a vékony rétegelt falemezt.

Az elektronika és a léptetőmotorok hibátlanul működnek. Ez az egy legalább jó konstrukció.
