LGDP4535 TFT használata Arduino-DUE fejlesztő modullal

Ez a kijelző sajnos nincs az Arduino által támogatott típusok között, ráadásul Arduino Due alaplaphoz nem készült semmilyen könyvtár.

Amit tudni érdemes róla:

Felbontás: 320x240pixel, 262144 szín (18bit)

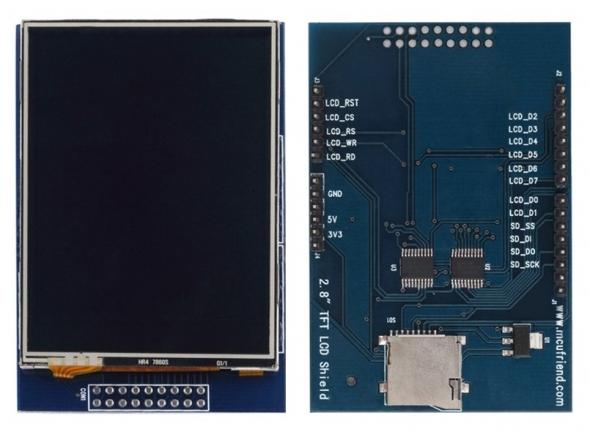

A kijelzőn látható, hogy a http://www.mcufriend.com oldalról származik

Lábkiosztása:

LCD_RD A0

LCD_WR A1

LCD_RS A2

LCD_CS A3

LCD_RST A4

LCD_D7 7

LCD_D6 6

LCD_D5 5

LCD_D4 4

LCD_D3 3

LCD_D2 2

LCD_D1 9

LCD_D0 8

SD_SS 10

SD_DI 11

SD_DO 12

SD_SCK 13

Működő kód:

#include <Adafruit_GFX.h> // Hardware-specific library

#include <MCUFRIEND_kbv.h>

MCUFRIEND_kbv tft;

void setup()

{

// put your setup code here, to run once:

Serial.begin(9600);

tft.reset();

uint16_t identifier = tft.readID();

Serial.print("ID = 0x");

Serial.println(identifier, HEX);

if (identifier == 0xEFEF) identifier = 0x9486;

tft.begin(identifier);

int xDir = 1;

// tft.fillScreen(BLACK);

}

char *msg[] = { "PORTRAIT", "LANDSCAPE", "PORTRAIT_REV", "LANDSCAPE_REV" };

uint8_t aspect;

void loop()

{

// put your main code here, to run repeatedly:

uint16_t x = 50, y = 100;

tft.setRotation(aspect);

tft.fillScreen(0x0000);

tft.setCursor(0, 0);

tft.setTextSize(2);

tft.println(msg[aspect]);

tft.setCursor(x, y);

tft.println("[x=" + String(x) + ",y=" + String(y) + "]");

delay(5000);

tft.println("INVERT ON");

tft.invertDisplay(true);

delay(1000);

tft.invertDisplay(false);

tft.println("INVERT OFF");

delay(1000);

if (++aspect >= 4) aspect = 0;

}

Sajnos a képernyőn a feliratok tükörképe jelent meg. (CGRAM írási irány konfigurációs hiba)

Az MCUFRIEND_kbv.cpp fájlban módosítani kellett a kijelzőre vonatkozó részt:

Az eredeti:

switch (_lcd_ID) {

case 0x9325:

case 0x9335:

case 0x4535:

case 0x7783:

val ^= 0x80; //.kbv ILI9320 has NOT inverted logic on GS (MY)

case 0x9320:

_MC = 0x20, _MP = 0x21, _MW = 0x22, _SC = 0x50, _EC = 0x51, _SP = 0x52, _EP = 0x53;

GS = (val & 0x80) ? (1 << 15) : 0;

SS = (val & 0x40) ? (1 << 8) : 0;

ORG = (val & 0x20) ? (1 << 3) : 0;

WriteCmdData(0x01, SS); // set Driver Output Control

WriteCmdData(0x60, GS | 0x2700); // Gate Scan Line (0xA700)

WriteCmdData(0x03, ORG | 0x1030); // set GRAM write direction and BGR=1.

break;

A módosított:

switch (_lcd_ID) {

case 0x9325:

case 0x9335:

case 0x4535:

_MC = 0x20, _MP = 0x21, _MW = 0x22, _SC = 0x50, _EC = 0x51, _SP = 0x52, _EP = 0x53;

GS = (val & 0x80) ? (1 << 15) : 0;

SS = (val & 0x40) ? (1 << 8) : 0;

ORG = (val & 0x20) ? (1 << 3) : 0;

WriteCmdData(0x01, SS); // set Driver Output Control

WriteCmdData(0x60, GS | 0x2700); // Gate Scan Line (0xA700)

WriteCmdData(0x03, ORG | 0x1030); // set GRAM write direction and BGR=1.

break;

case 0x7783:

val ^= 0x80; //.kbv ILI9320 has NOT inverted logic on GS (MY)

case 0x9320:

_MC = 0x20, _MP = 0x21, _MW = 0x22, _SC = 0x50, _EC = 0x51, _SP = 0x52, _EP = 0x53;

GS = (val & 0x80) ? (1 << 15) : 0;

SS = (val & 0x40) ? (1 << 8) : 0;

ORG = (val & 0x20) ? (1 << 3) : 0;

WriteCmdData(0x01, SS); // set Driver Output Control

WriteCmdData(0x60, GS | 0x2700); // Gate Scan Line (0xA700)

WriteCmdData(0x03, ORG | 0x1030); // set GRAM write direction and BGR=1.

break;

A módosított fájl letölthető az alábbi linken:

MCUFRIEND_kbv.cpp

Az eredeti oldal: www.mcufriend.com
