Yamaha RX-V450 házimozi erősítő javítása

Egyik barátom hozta azzal a hibajelenséggel, hogy nem kapcsol be.
Alig egy éve javították a végfokot, de jelen esetben ennek semmi köze sem volt a hibához.

Elég jó készülék, ami rengeteg csatlakozóval van ellátva.

A tápfeszültség megvolt, a biztosítékok és a vezeték hibátlan.

A fő relé viszont nem húz meg a főkapcsoló megnyomása után.

A kapcsolási rajzot elemezve a bekapcsoló áramkör a hálózati 50Hz-et használja órajelként...

egy soros kondenzátoron és ellenálláson keresztül, a feszültséget egy Zener-diódával korlátozva.

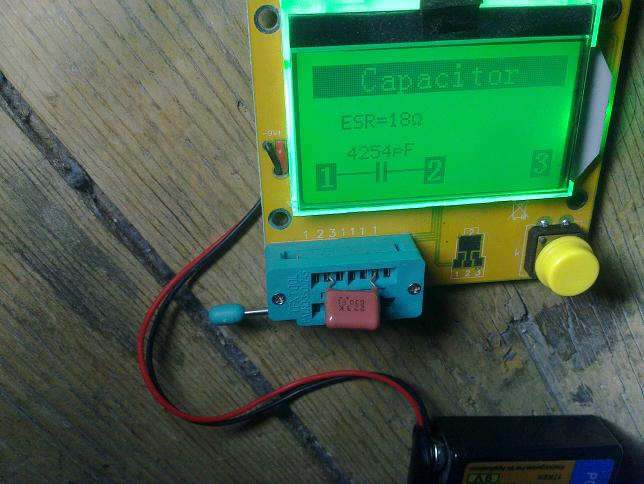

A kondenzátor 22nF helyett már csak 4,254nF volt, így az órajel amplitudója már kevés volt...

Próbaképp beforrasztottam egy 10nF/400V-os kondenzátort.
Ezzel már működött, így a 22nF-os ki lett váltva 2db 10nF-ossal.
Így hosszabb lesz az élettartama, mint ha csak 1db kondenzátor lenne.

Az elkészült erősítő, így már bekapcsol :).
