Renault Scenic III (2014) pótféklámpa

Adott egy alig 4 éves Renault, ami műszaki vizsga előtt állt, de a pótféklámpa kiégett, ami persze LED-es.
Sajnos meg kellett venni az újat cirka 31.000Ft-ért. Mit tehet az ember, a műszakin át kell mennie.

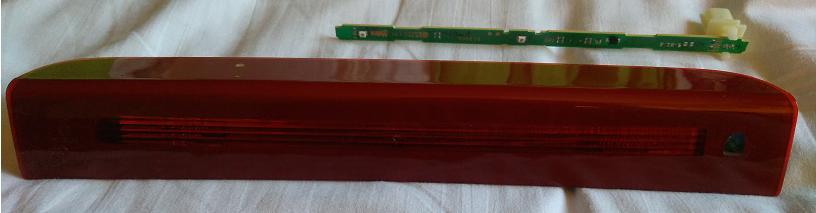

Viszont a régit szétszedtem, hogy megértsem, miért is ment tönkre.

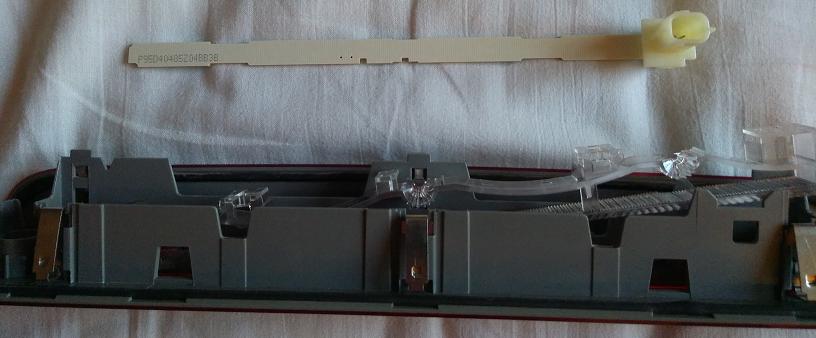

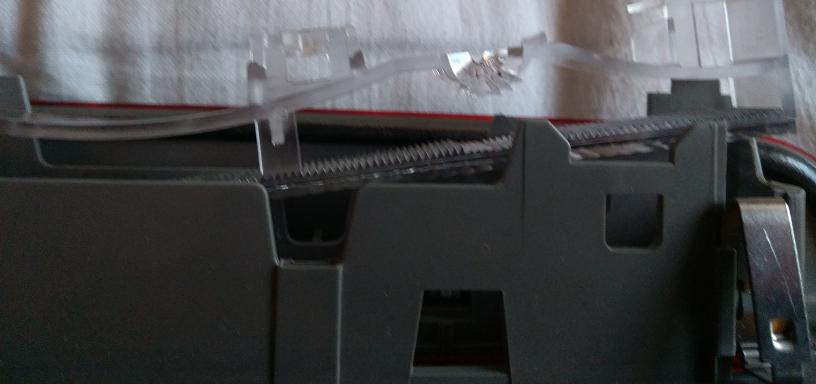

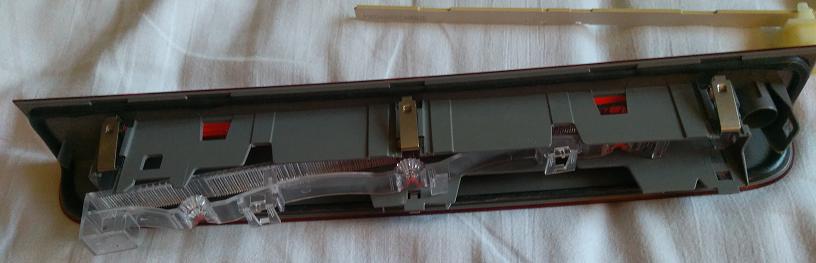

Mint látható a LED-ek fényét Fresnel lencsés fényvetőkkel osztják szét.

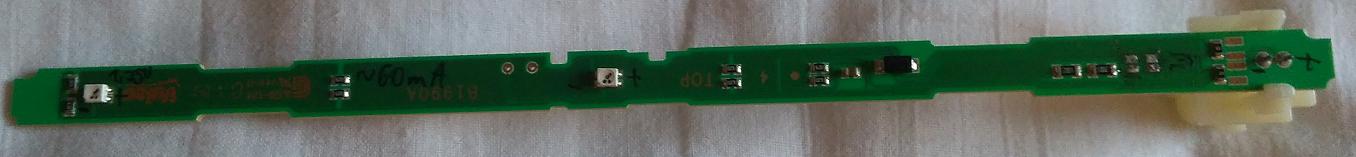

Az áramkör nem túl nagy...

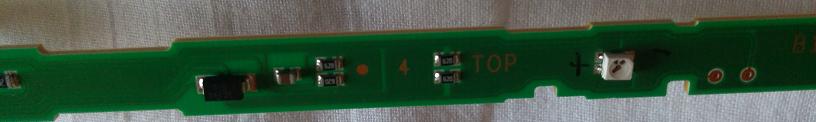

és nem is túl bonyolult...

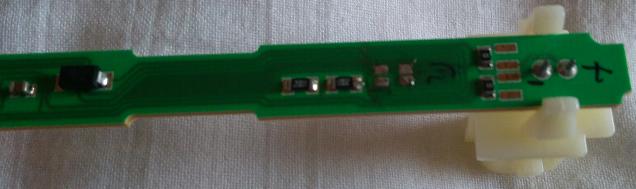

Itt felírtam a polaritást a csatlakozóra

A LED 1,75Voltos feszültséget igényel és 60mA-t.

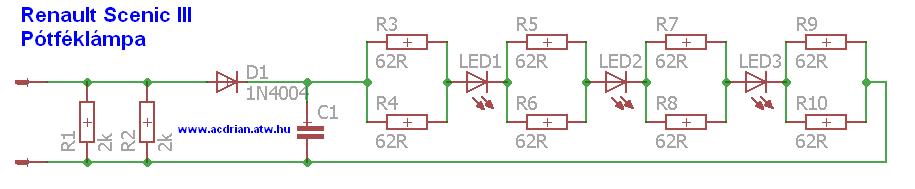

Az áramkört visszafejtve lerajzoltam:

Mint látható az áramkör nem túl bonyolult és mindössze 3db LED-et tartalmaz.

Az ellenállások azért vannak ilyen sokan, mert ezek 1206-os tokozású SMD ellenállások és elég alacsony a teljesítményük (0,125W körüli). Ezt az értéket pont túllépnék működés közben (0,133W), így kettesével kötötték őket párhuzamosan.

Ezeknek a LED-eknek 4db kivezetése van (3db anód és egy föld).

A LED-eken mért feszültség 1,75Volt.

Ebből könnyen kiszámítható az átfolyó áram:

I=(Ut-Ud-(Uled*3))/(Re).

Az Ut 14Volt körüli egy átlagos gépkocsiban,

az Ud a diódán eső kb.0,6Volt,

Az Uled=1,75V háromszor, mivel sorosan vannak kapcsolva,

az eredő soros ellenállás meg:62х62+62x62+62x62+62x62, vagyis 31+31+31+31, azaz 31*4, ami 124Ω

A teljes képlet: I=U/R, vagyis I=(14V-0,6V-(1,75*3))/124Ω=8,15V/124Ω=65,7mA

Ezzel csak az a probléma, hogy ezek a LED-ek csupán 60mA-re vannak tervezve, ami egy forró nyári napon még inkább megviseli őket és viszonylag hamar kiégnek, mivel hő hatására még inkább csökken a LED-ek nyitófeszültsége és növekszik az átfolyó áram. Ha növelni szeretnénk az élettartamot, vagy növelnünk kell az ellenállások értékét (62Ω helyett 68Ω-ra), vagy még egy diódát sorba kell kötni, ami további 0,6Volttal csökkenti a feszültséget, így kb.60-61mA körül beáll az áramerősség. 2db dióda esetén:56mA lesz a csúcsáram...

A 2db 2kΩ-os ellenállás csupán az esetlegesen a vezetékeken indukálódó túlfeszültségek levezetését szolgálja.

A másik problémám ezekkel a LED-ekkel, hogy mindegyik 3db 20mA-es magot tartalmaz párhuzamosan kapcsolva, ami azért nem szerencsés, mert a LED-eknek, mint minden félvezetőnek kissé különbözik a nyitófeszültsége és emiatt nem fog tökéletesen eloszlani az áram a párhuzamosan kapcsolt tagok között. Amint kiég az egyik, nagyon rövid idő alatt a másik kettő is ki fog égni a túláram miatt és megszakad az áramkör, így a lámpa a soros kapcsolás miatt egyáltalán nem fog világítani.

Ha valaki nagyon unatkozik, persze áramgenerátorral is megoldhatja a problémát (ez csupán 2db tranzisztor és 2db ellenállás)...
