Színvonalas NYÁK készítése házilag (Otthon kikísérletezett, bevált módszer)

Aki nem annyira jártas az elektronikában annak előszóként megjegyezném, hogy a „NYÁK” nem valami hurutos váladékra utal,
hanem a nyomtatott áramkör elfogadott rövidítése szakmai körökben :).

„ A Vasalásos panelgyártási módszer-saját megközelítésben”

Alapelv:

A fénymásolók és a lézernyomtatók festéke (a Toner töltőanyaga) nagyon finom porszerű műanyagszemcsékből (is) áll.
A műanyagról köztudott, hogy létezik belőle hőre keményedő (pl. bakelit) és hőre lágyuló típus (PVC, Poli-karbonát, Poli-Etilén…),
Ezen kívül általában a legtöbb savnak ellenállnak. Ezek számunkra fontos kritériumok az áramköri lap maratásához!
A fénymásolók és a lézernyomtatók működésükből adódóan hőre lágyuló műanyag alapú festékeket használna.

Működésük: Egy fényérzékeny (sokszor Si tartalmú) henger felületét elektrosztatikusan feltöltik, majd rávilágítják az adott témát
(fénymásolónál optikai úton, lézernyomtatónál lézerrel).
Ahol fény érte a hengert, ott elveszti a töltését. Ezután a tonerben léfő festék finoman „rászóródik”, és a feltöltött részekhez hozzátapad.
A következő lépésben az elektrosztatikus töltést „párját” (az elektronhiányt) átviszik a hengerről a papírra a festékszemcsékkel együtt,
majd a papír átmegy egy fűtött hengeren, ami beleégeti a festékszemcséket a papírba (kb. 180 °C-on).
A mi esetünkben az utolsó lépés jelenti a legnagyobb problémát, mivel mi a nyomatot át szeretnénk vasalni az üres panel rézfóliájára.
Lehet kapni kimondottan „vasalásos technikához” papírt, de egy ív kb.700Ft.

Én mással kísérleteztem (Néhány példa, ami rávezetett a megoldásra):

1. Bekentem egy üres A4-es lapot tapétaragasztóval, és száradás közben vasalóval simítottam ki.
A NYÁK-terv kinyomtatása és „átvasalása” után egyszerűen leáztattam a papíron lévő ragasztót.
(Ez a megoldás jobb eredményt hozott, mint mezei papírral, de nem tudtam elég vastag ragasztóréteget rávinni).

2. A másik próbálkozásom az ALU-fólia volt. (Komolyan!). Ha lehetne kapni vastagabbat, tökéletes megoldás lenne!
Nyomtatásnál az a bibi, hogy összegyűrődik, ezért a felső részére csináltam egy hajtást, hogy legalább bejusson a nyomtatóba gyűrődés nélkül. Ezt vasalásnál nagyon jól lehet használni, mert látszik a hátoldalán a rajzolat. Vasalás közben rá kell simítani a fóliát a panelra mindaddig, amíg teljesen nem lesz látható a vonalak kontúrja a hátoldalon. Ezután egyszerűen le kell maratni az ALU-fóliát egy kis használt Vas-Kloriddal, vagy háztartási sósavval.

Vigyázat az Alumínium heves reakcióba lép az oldattal és hőt, illetve Klór gázt termel!!!
A maratást csak nagyon jól szellőző helyen szabad végezni!!!
Ha már elfogyott róla a fólia (abbamarad a gázképződés),ekkor öblítsük le a panelt vízzel és marassuk le a rézfóliát a szokásos marató folyadékkal.
 Ne érintkezzen a vasaló közvetlenül az ALU-fóliával, mert kiszakadhat! Tegyünk közé papírlapot!

3. Ez a legutóbb használt jól bevált módszerem:
Előnyei: Kevésbé környezetszennyező, olcsó, könnyen beszerezhető, jó minőségű nyomat készíthető.
A módszer lényege: olyan papír kell, amire csak annyira tapad rá a festék, hogy a nyomtatóból kijöhessen.
 Erre a legalkalmasabb, ha veszünk a papírboltban A4-es öntapadós papírt . Az öntapadós részt akár el is dobhatjuk
(Persze azért fel lehet használni), és arra a papírra nyomtatunk, amelyikről lehúztuk az öntapadós részt (szép fényes felület).

Vasalása:
Ha erre a fényes felületre kinyomtatjuk a nyáktervet, már csak néhány fontos szabályt kell betartani:
-Soha ne fogdossuk össze a kinyomtatott Nyákrajzokat, mert lekophatnak, illetve beszennyeződhetnek.
-Mindig a tényleges panel tükörképét nyomtassuk ki (a szövegrészeket is beleértve)
-Ne legyen túl forró a vasaló. A fénymásoló/nyomtatófesték  180-200 °C -on olvad meg.
-Vasalásnál ne közvetlenül a papíron keresztül kezdjük a vasalást. Először a már teljesen zsírtalanított, megtisztított panelt tegyük rá a vasalóra kb.20-30 másodpercre, hogy fel tudjon melegedni, és ezután tegyük rá a kívánt nyomatot, amit egy darab összehajtogatott újságpapírral simítsunk rá a panelra (azért újságpapírral, hogy ne süljön meg a kezünk), majd párszor simítsuk el a vasalóval.

Vigyázzunk, hogy a papír ne csúszhasson el, utána megint nyomkodjuk rá újságpapírral. Ezt addig ismételjük, amíg nem tapad rá rendesen az egész rajzolat. Ha kész, akkor hagyni kell egy kicsit hűlni (kb. fél percet), majd óvatosan húzzuk le a papírt. Ha jól csináltuk, nem marad a papír felületén semmi.

A dolog pikantériája, hogy mivel a festékanyag is 180 ° C körül olvad meg, mint a forrasztó-ón, akár eltávolítás nélkül is meg lehet Forrasztani a panelt, de azért egy kicsit tovább kell melegíteni, hogy az Ón bediffundáljon a rézfelületbe. A lemosáshoz a festék típusától függően két féle oldószert használhatunk: Acetont, vagy lakkbenzines hígítót, (vagy esetleg benzint).
Ha nincs egyikből sem otthon, akkor marad a jól megszokott mechanikus módszer (smirglivel lecsiszolni).

Jó Nyák-gyártást mindenkinek. :)

Ez is így készült (lásd:meteorológiai állomás alapáramköre):

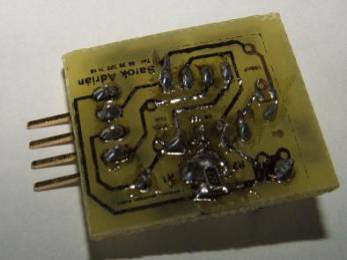

Itt lehet látni, hogy a festék nem lett eltávolítva:



A képen látható fenyőgyanta maradványokat könnyen eltávolíthatjuk denaturált szesszel!

Sarok Adrián. 2006.
