Vályogház felújítás – új kábel
Villanyszerelés folytatása:
A
villanyszereléshez sok erőt (na és persze pénzt) kellett gyűjtenem.
A
probléma a következő: A házban lévő villanyórák megszűntek és az új a
kert végében van.
Mivel betáp kábelre még nem találták ki a
WIFI-t, így kellett rendelnem 50méter kábelt, ami egy kisebb vagyonba
kerül.
Ebből 35-40 méter lett felhasználva. Elég volt odébb
cipelni…
Előrelátóan 5x10-es földkábelt vettem annak
ellenére, hogy csak 1 fázis van a házban (még).

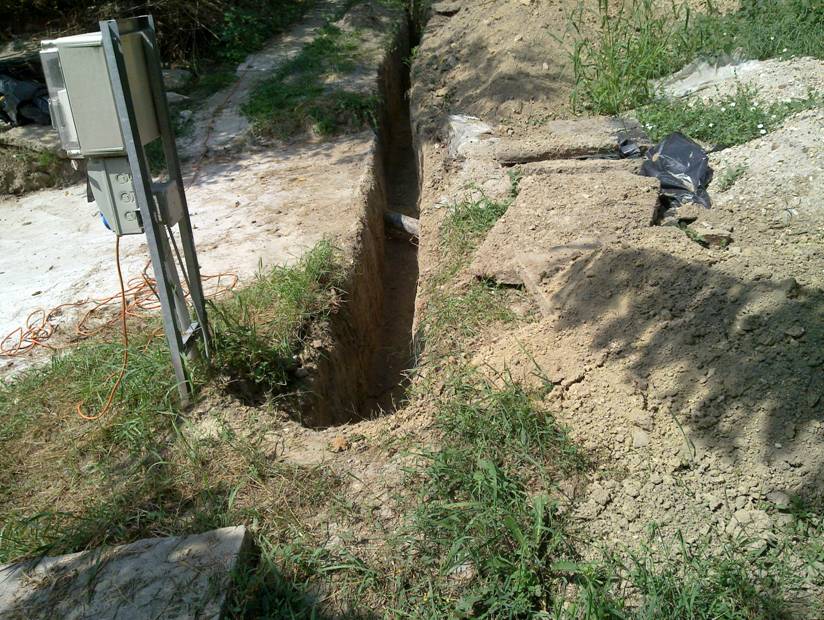

Egy dolog biztos,
hogy még egyszer nem lesz kiásva 25 méter árok, úgyhogy ha később
áttérnék a 3 fázisú „egyházra”,
csak 2 szál kábelt
kell átkötnöm a betáp oldalon és az elosztószekrényben is.
A kábel
még bele lett húzva egy 25-ös KPE csőbe is (Ehhez apám segítsége is
kellett, meg 1 liter WU2 sampon kenőanyagnak).
Kb 1 óra bírkózás
árán átment 19 méter kábel, az utolsó 3 méternél sajnos el kellett
vágni a csövet, majd összetoldani.
A kábel többi része hála az
égnek a falban megy házon belül (ott nem kell KPE cső).
A 10mm2
soknak tűnhet, de abból még nem volt baj, ha valami túl van
méretezve. A hálózat egyébként 32A-es.

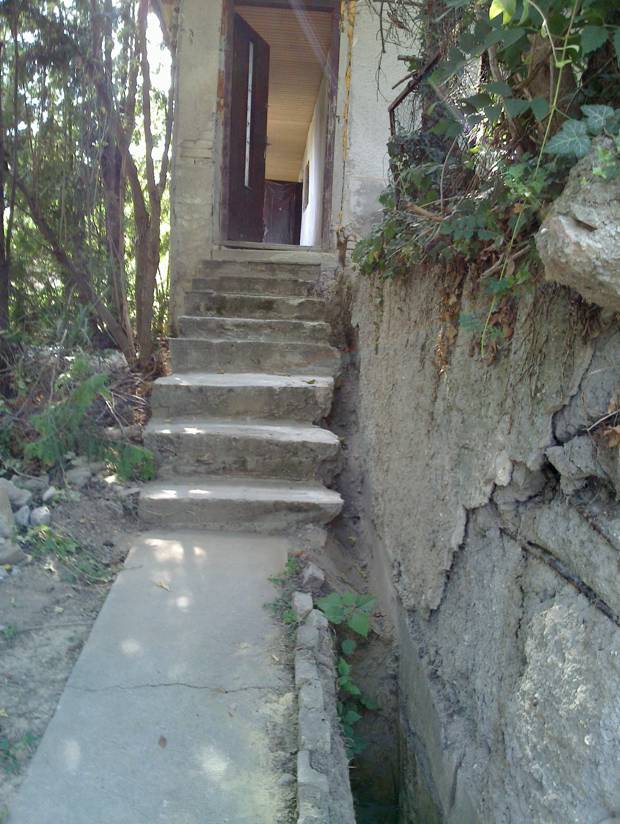

Az árok ásással volt még egy bajom: útban volt a lépcső -> +1nap munka…

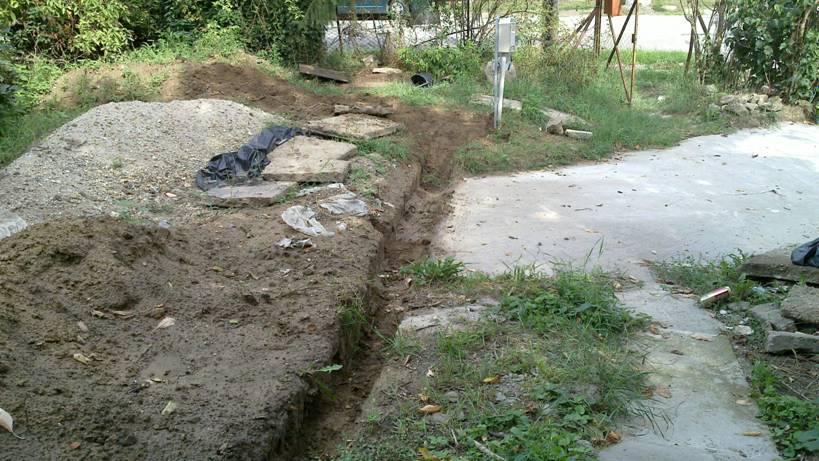

Árok betemetve:

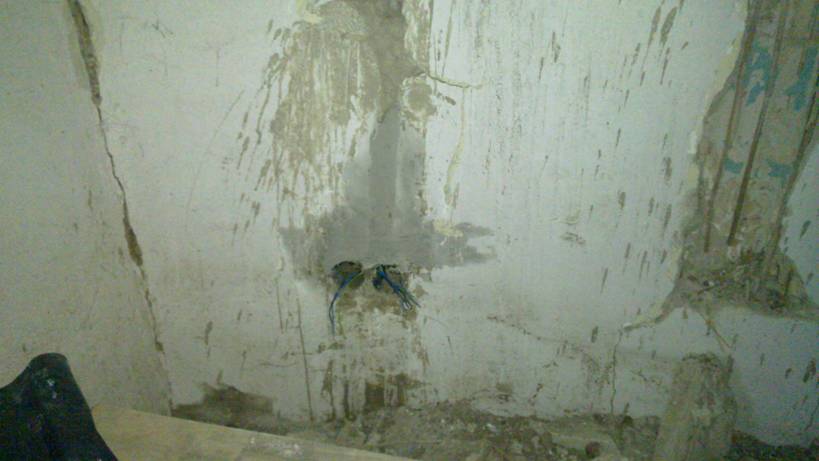

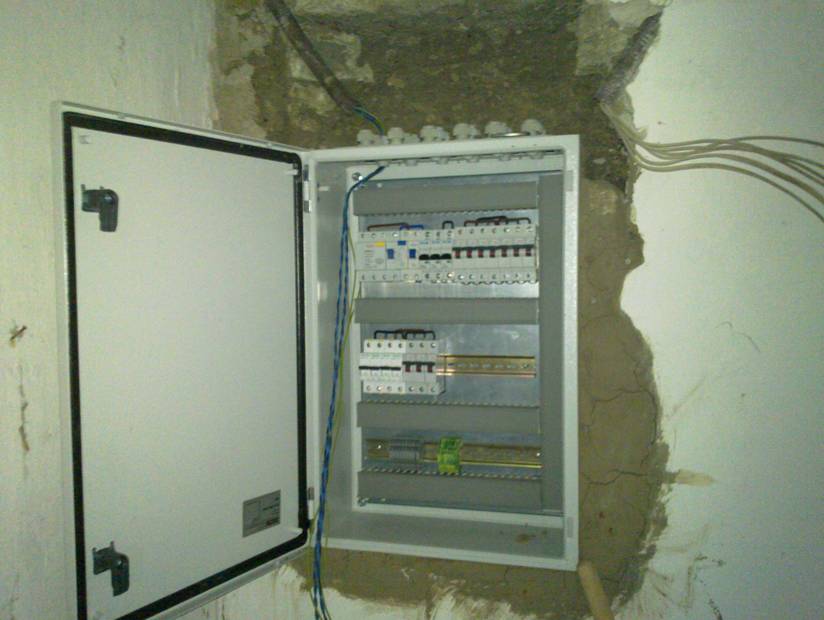

A kábel másik fele:

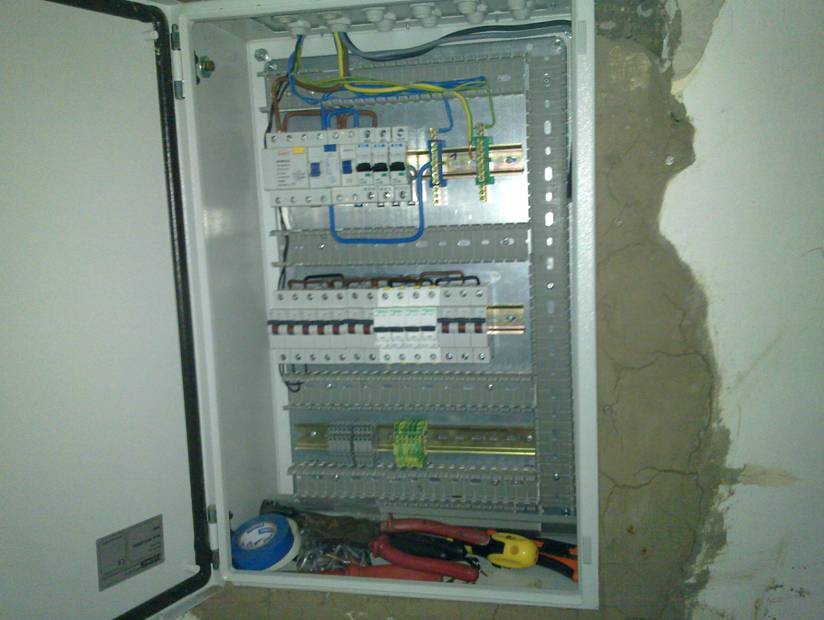

Aztán rájöttem, hogy a földelő és Nulla sín nem fér el alul, így átrendeztem egy kicsit:
Látható,
hogy a hibaáram kapcsoló (népiesen: Fí-relé) is három fázisú, persze
most csak 1 van bekötve.
A bojler külön hibaáram kapcsolóról
működik. PE és Nulla sínt sikerült találnom szigetelt kalapsínre
pattintható kivitelben.
12 csavar van rajtuk és a 2db 970Ft volt
(rengeteg szívástól megmenti az embert).3 fázisú fésűs sínt is
akartam használni,
de a General Electric és a Schneider
kismegszakítók nem egyforma magasak és nem menne bele, így maradt az
áthidalás…
Közben a dugaljak helyét kigletteltem és vettem
sorolható „Anya” dugaljakat (Schneider családneve), meg
kábelt az áthidalásokhoz. (megint elköltöttem 10eFt-ot „apróságokra”)
