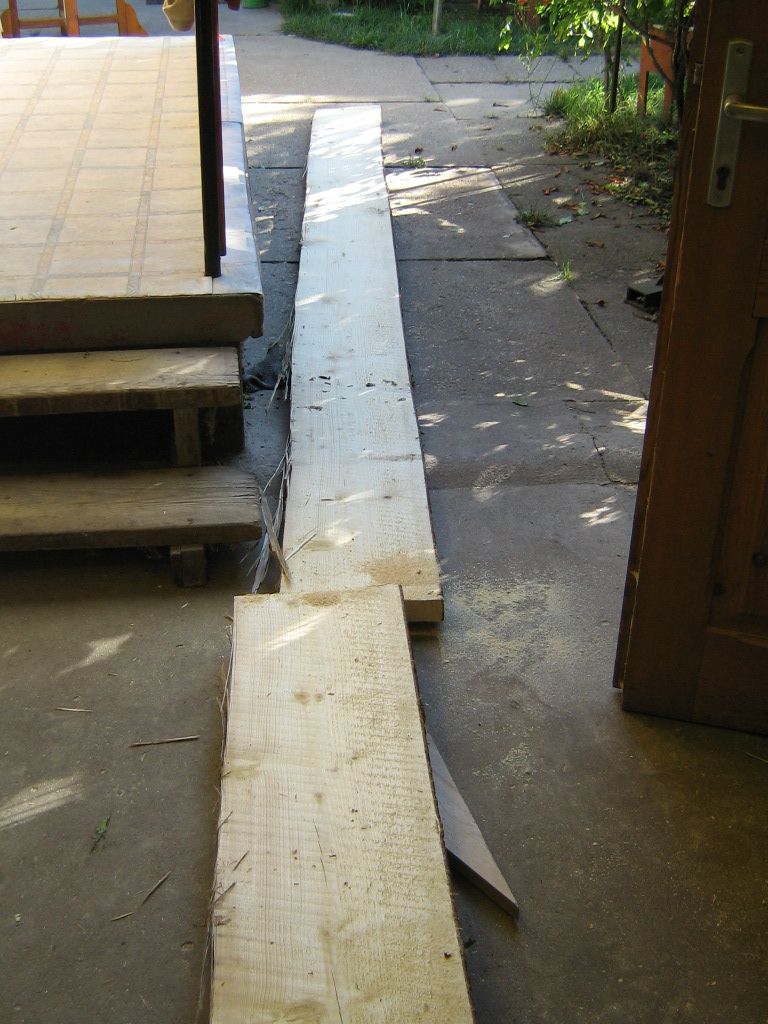

Itt láthatjátok a 2db 6m-es megmunkálatlan fenyőfa pallót, amiből a lehendő légkollektor keretünk el fog készülni.

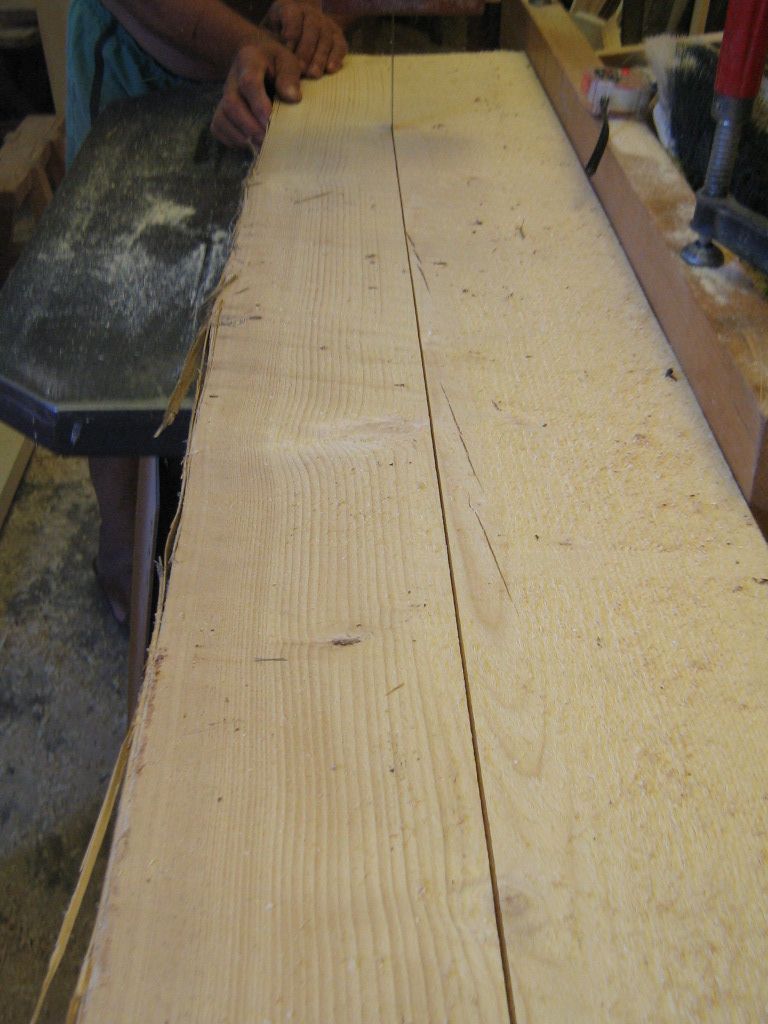

Ezen a képen a fenyőfa palló lemezfűrészgépen történő kettévágását láthatjátok.

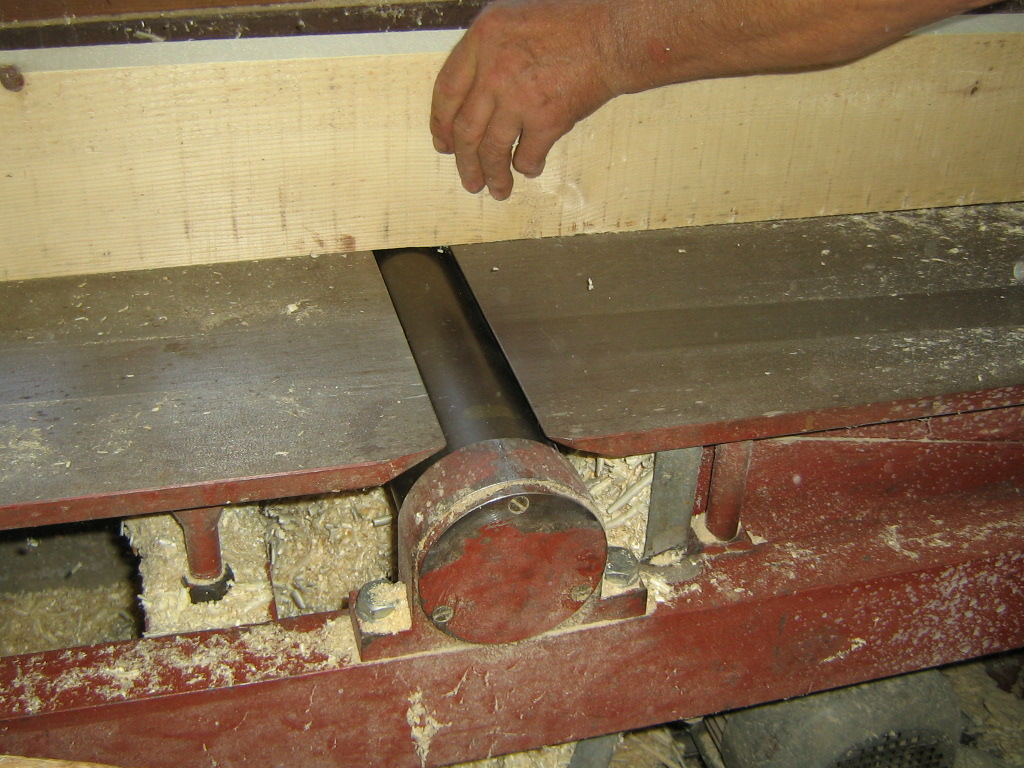

Itt a szélességi méretek pontos beállítása folyik gyalupadon!

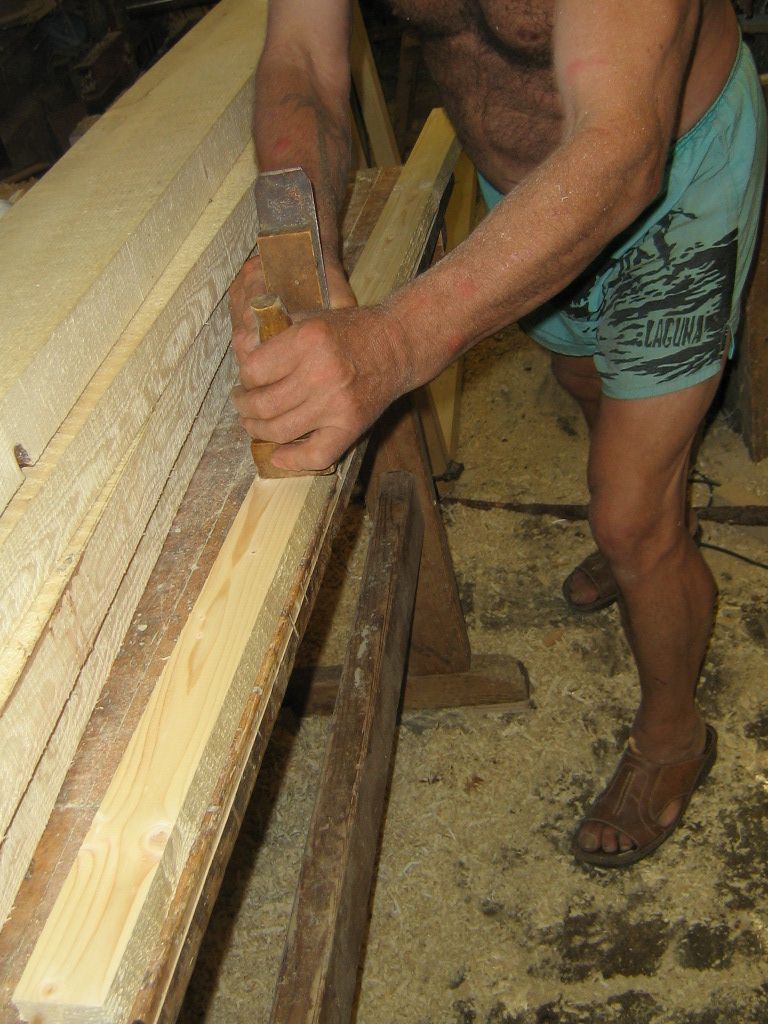

Mivel olyan szerencsétlen méretet sikerült terveznem nem adta volna ki a 2 palló a megfelelő keretszélességet, ezért meg kellett toldanunk egy kis darabbal. Itt ennek a darabnak a kézi gyalulását láthatjátok!

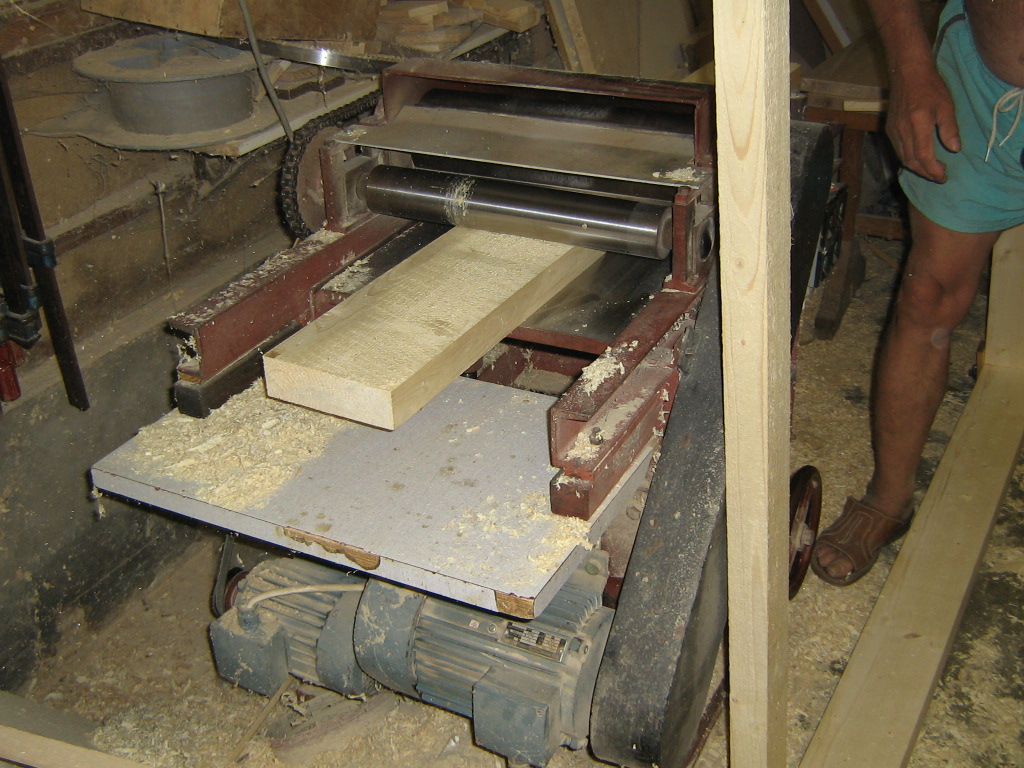

Itt a keret vastagsági gyalulása folyik gépi előtolásos gyalugépen! Látnotok kellett volna, mint forró kés a vajat úgy marta a padlót méretre!

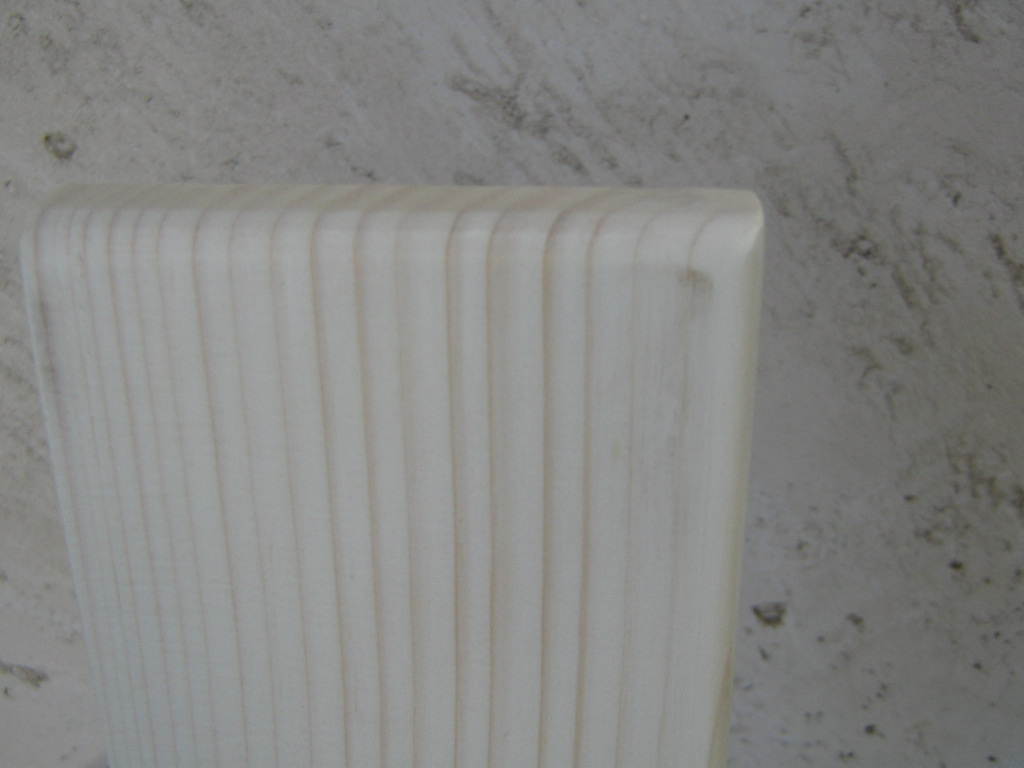

Ezeken a képeken már a keret külső borításai látszódnak. Ezeknek az elkészítési fázisairól sajnos már nem tudtam képet készíteni, így csak a végeredményt láthatjátok. Itt a lekerekítése látható a fedődeszkáknak!

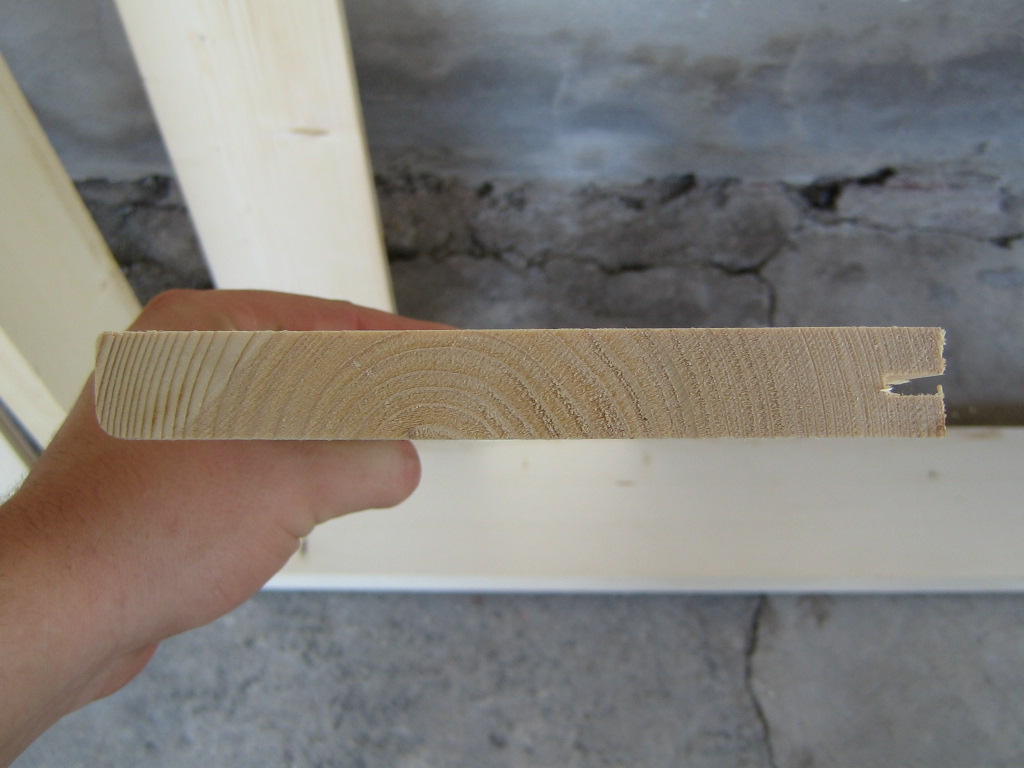

Ezen a képen az üvegablakok helyének vágott nútot láthatjátok, a fedő deszka oldalába marva! Ezen nem látható csapozás az össze fogatáshoz mert majd ez zárja le az üvegeket a behelyezés után felülről!

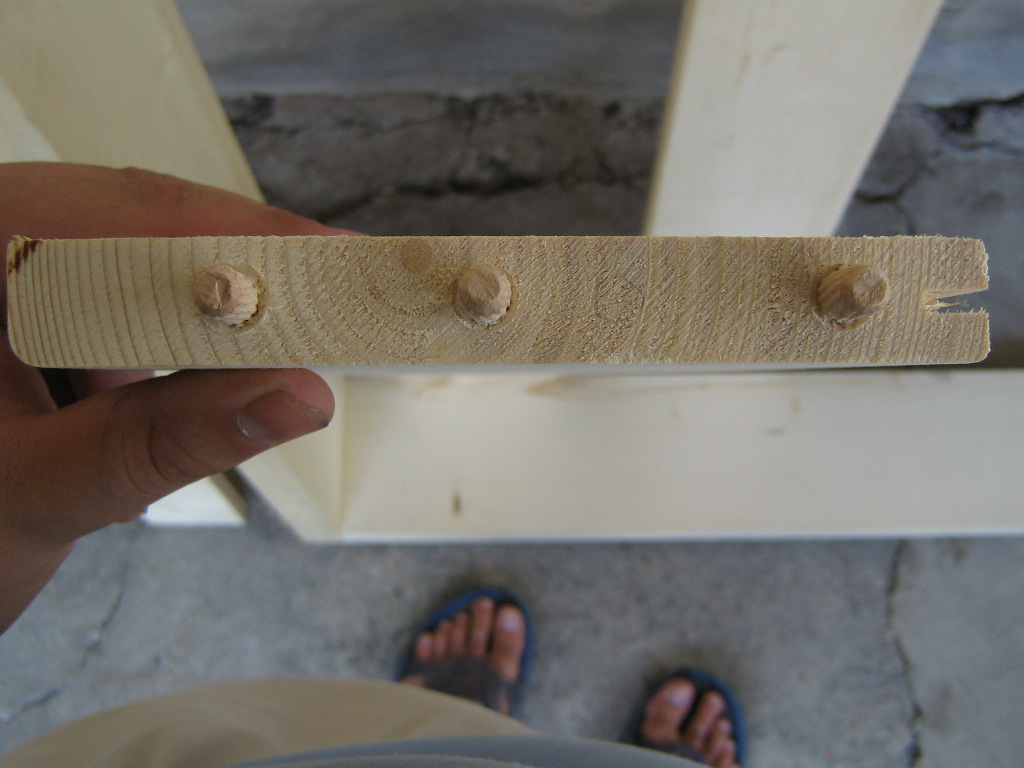

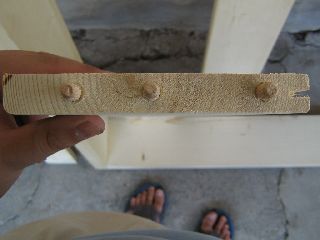

Itt már az összefogató fa csapokat is láthatjátok!

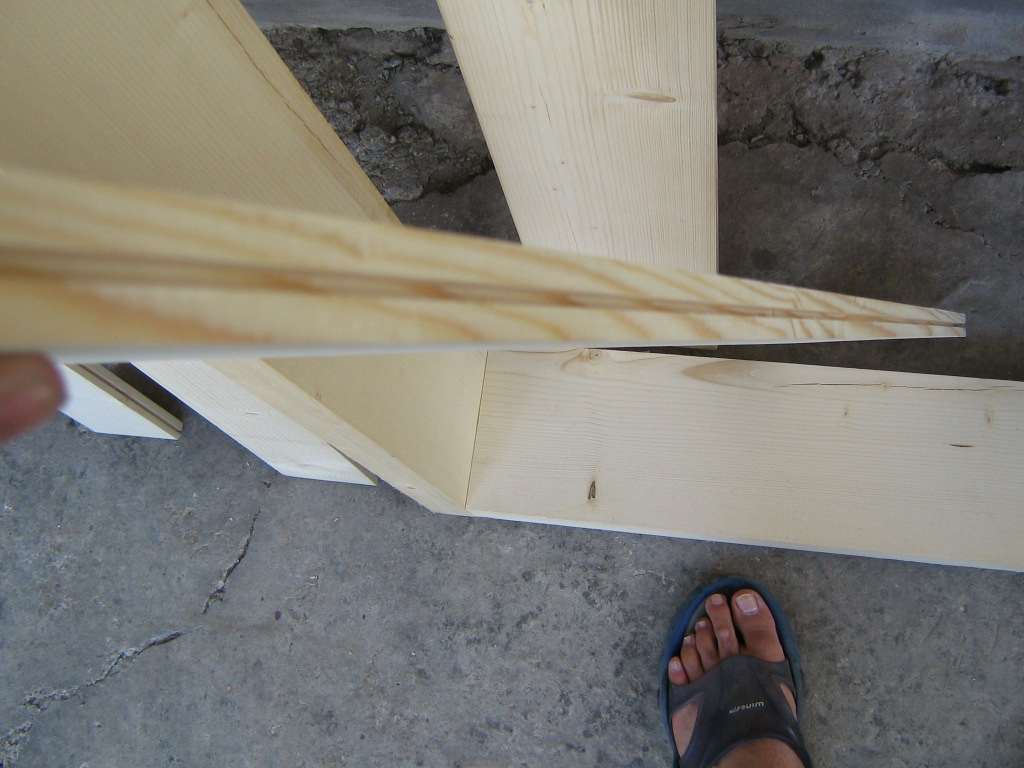

Még egy kép a fedőléc nútozásáról.

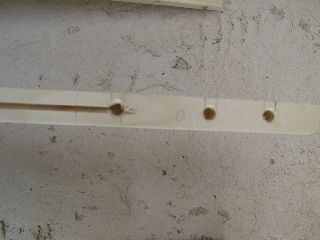

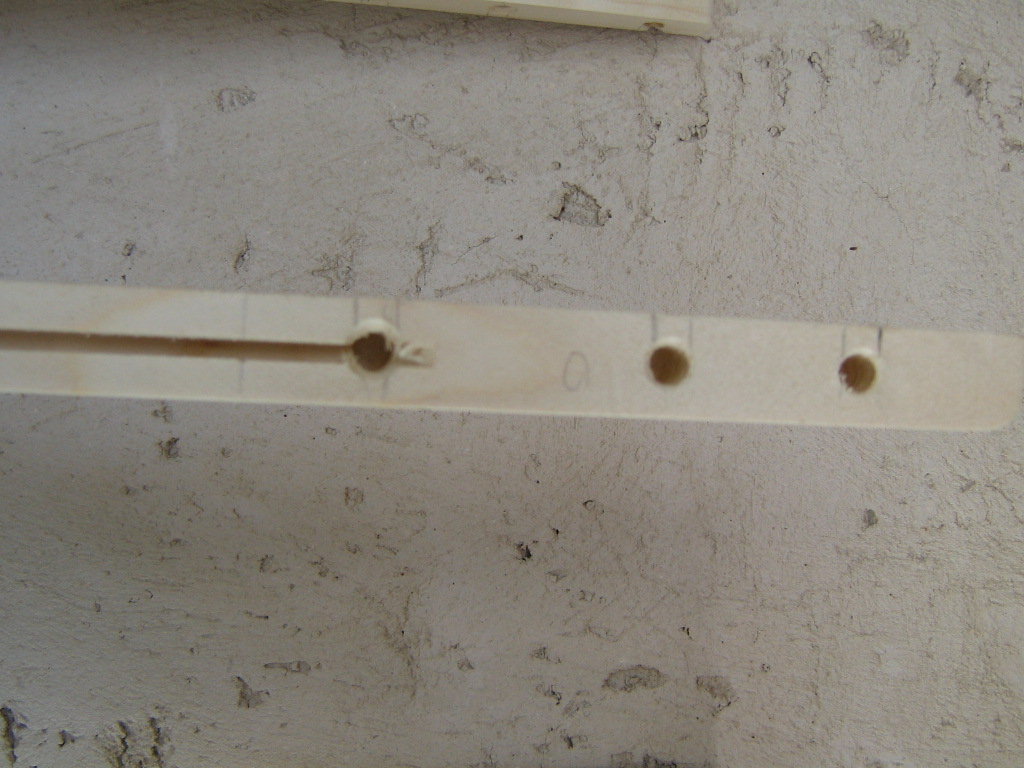

Ezen a képen a hosszanti fedőléc csap helyfuratait és a nút kifutását láthatjátok!

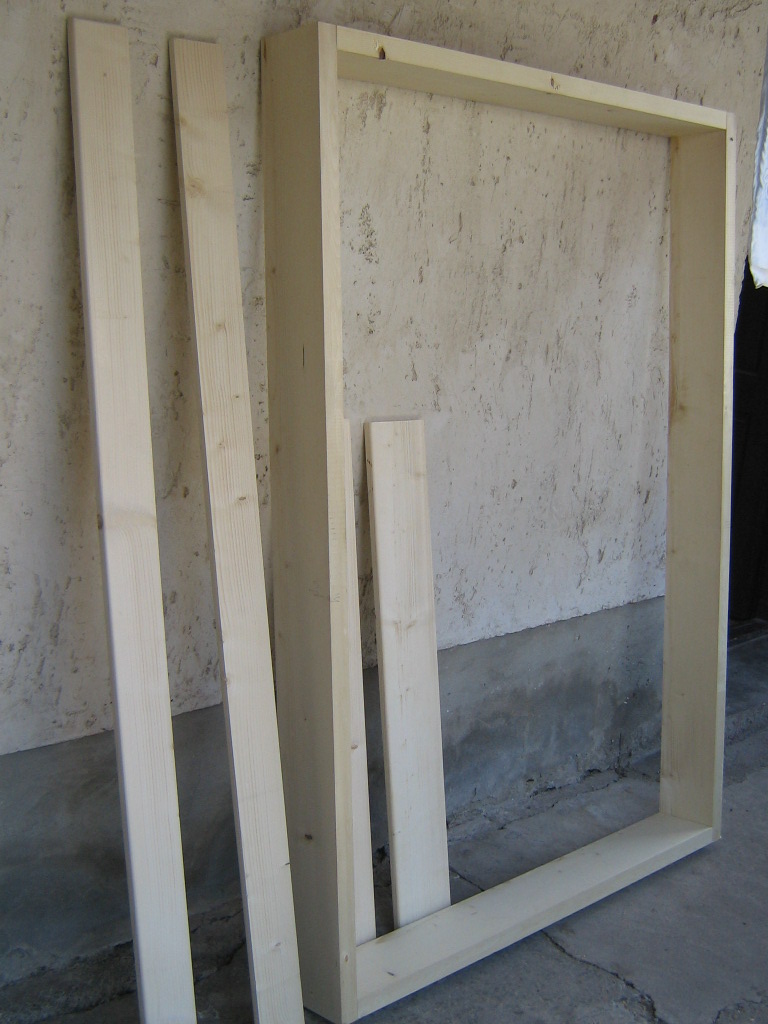

Az elkészült keretelemek!

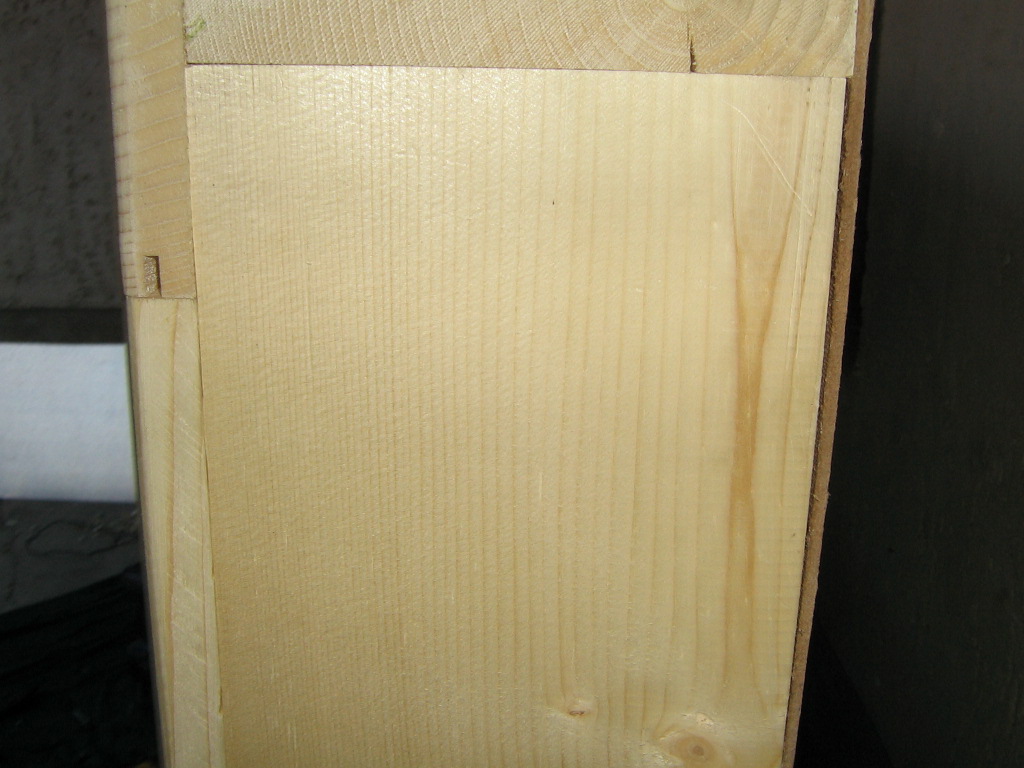

Itt a már összeszerelt keret bal felső sarkáról láthattok egy képet, amin jól látható a fedőléc a nútkifutással (20mm), a kollektorváz keret (160mm), és a faroslemez záróborítás (3mm)

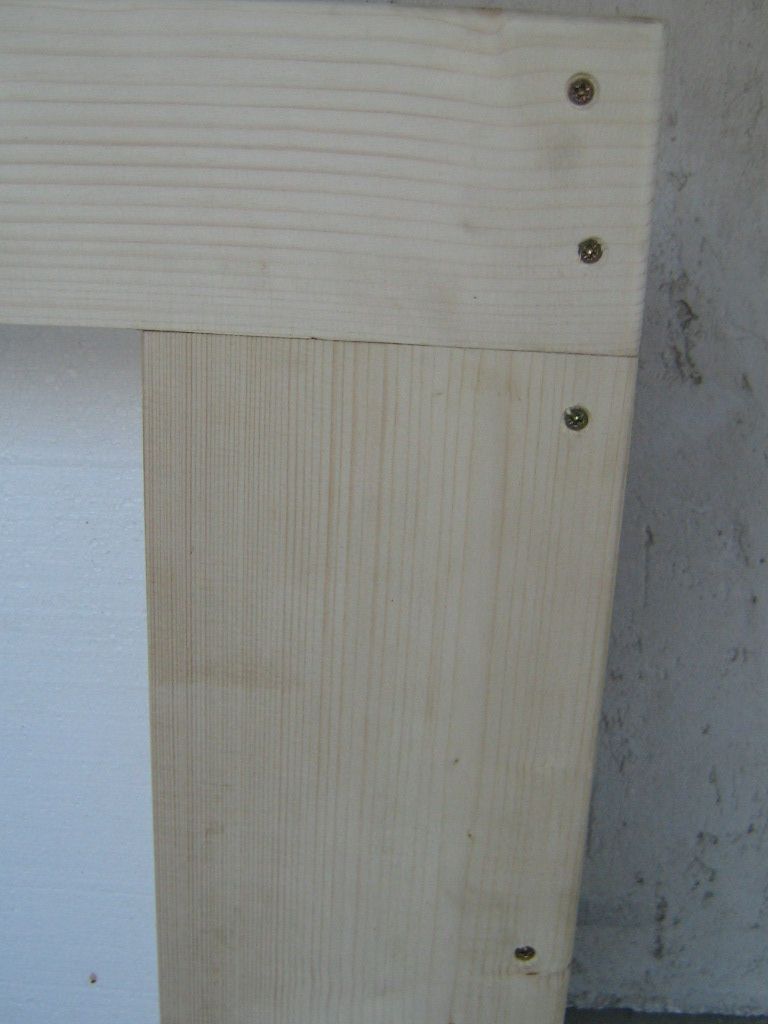

Ez a kép a fedőkeretnek a főkerethez való felcsavarozás szemléltetése miatt készült. Süllyesztett fejű fúróval furtam elő az 5x40mm-es facsavaroknak, és így nem állki a keret síkjából a csavarfej, és nem is repeszti szét a fenyőfa keretet össze csavarozáskor. Itt már látható hogy a szigetelés már kikandikál a keret belsejéből! Ennek folyamatát a szigetelés menüpontban tekinthetitek majd meg.
