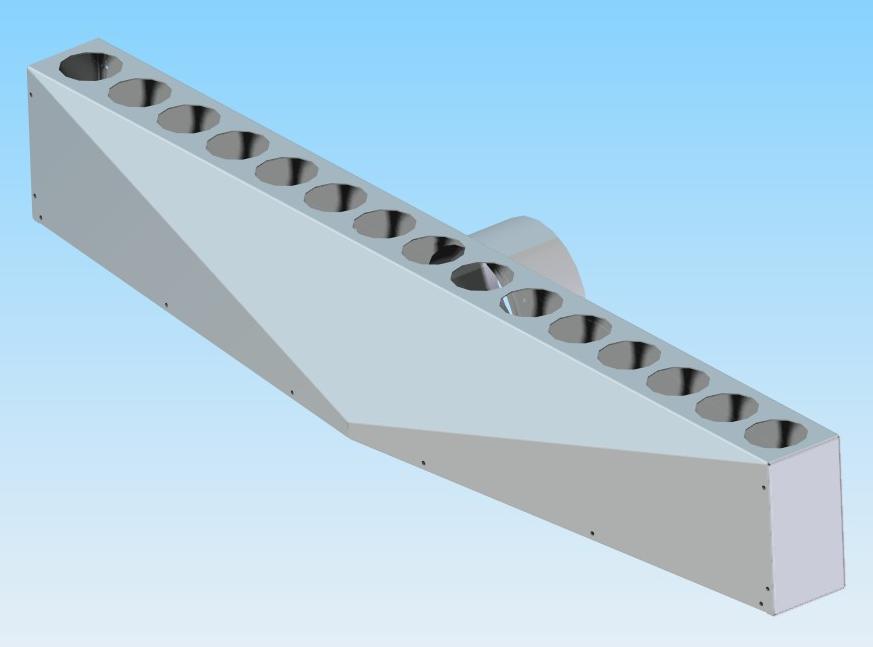

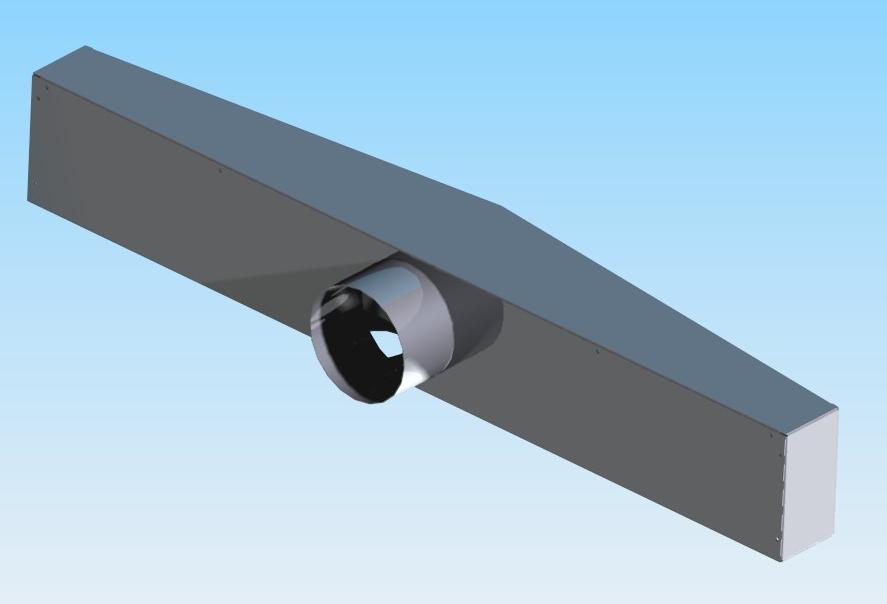

Ezen a 3D-s képen a kanadaiak által használt "csőrös" O.GY. dobozkialakítását
láthatjátok!
|

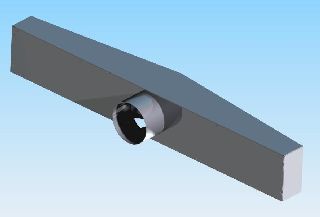

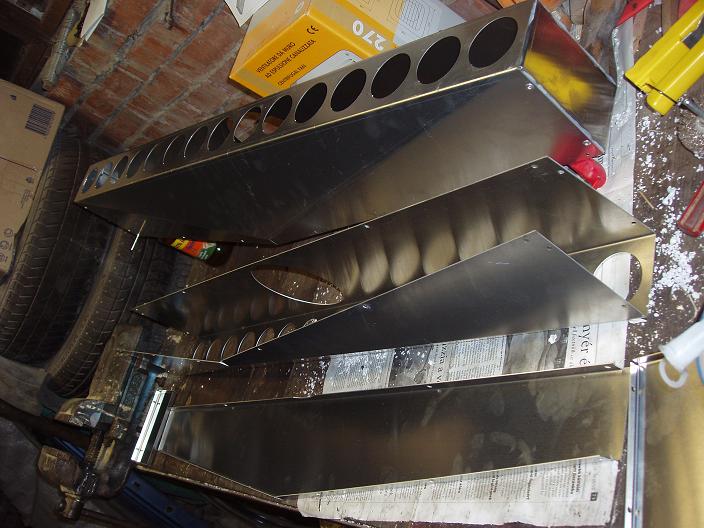

Ezen ismételten. Köszönet a képért &Rush légkollektor építő társamnak!
|

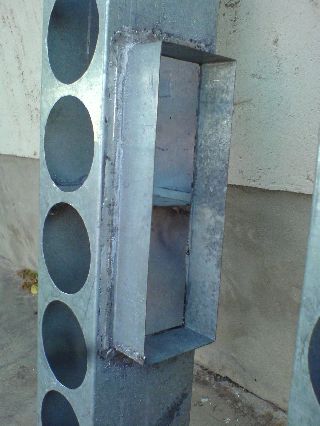

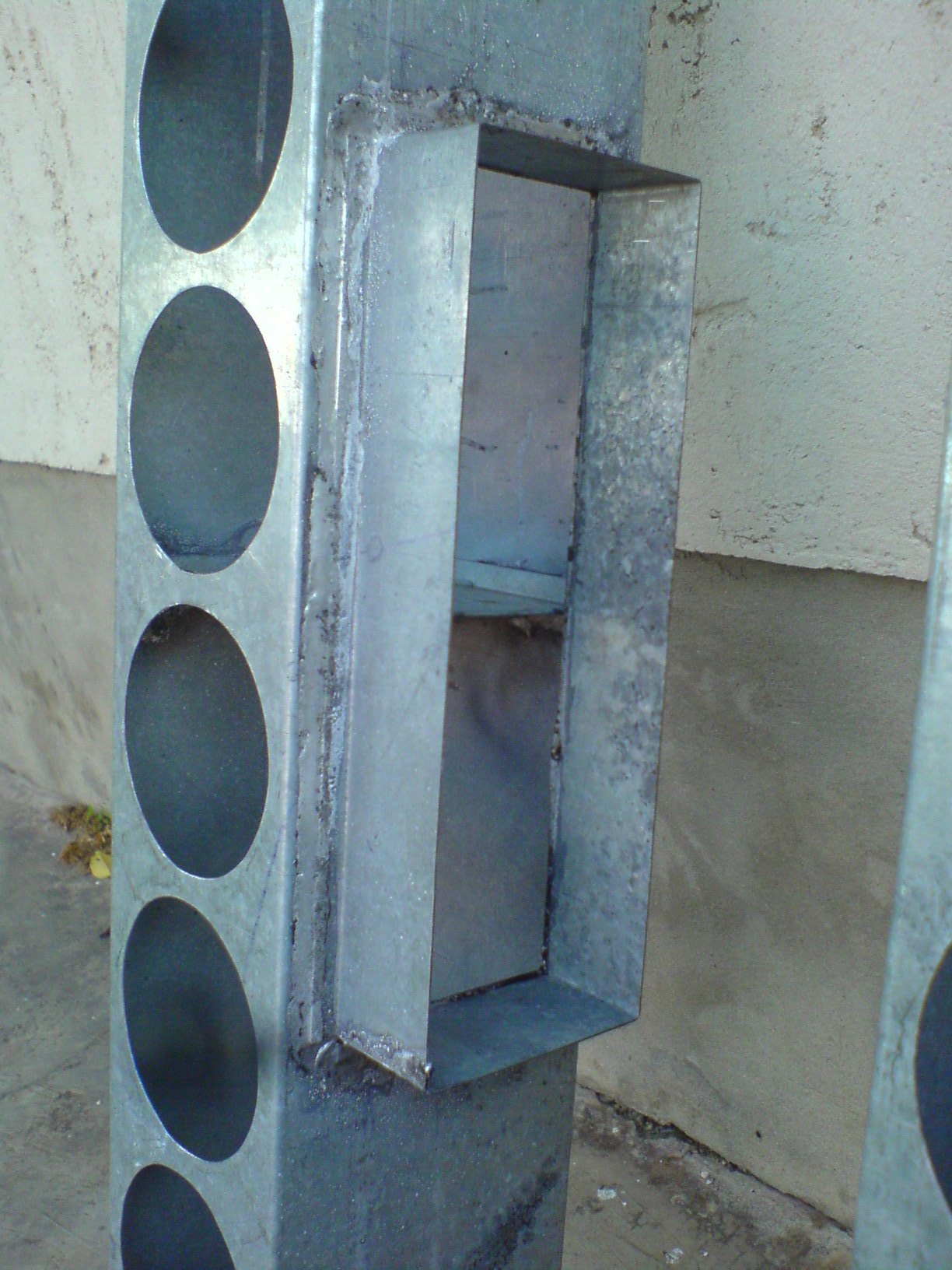

Itt a már készülőben lévő "csőrös" O.GY.-t láthatjátok! Ha esetleg igényt
tartanál egy ilyen O.GY.-re akkor küldj egy E-Mail-t és megoldjuk! :)
|

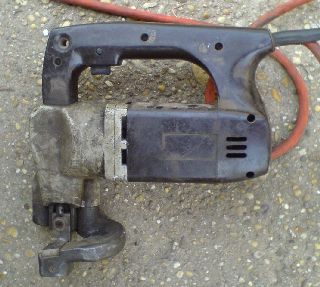

Ezen a képen azt a kézi elektromos rezgőollót láthatjátok amivel a
legtökéletesebben sikerült az D100mm-es kivágásokatelkészítenem a TESCO-s
kutyakonzerves dobozokon!
|

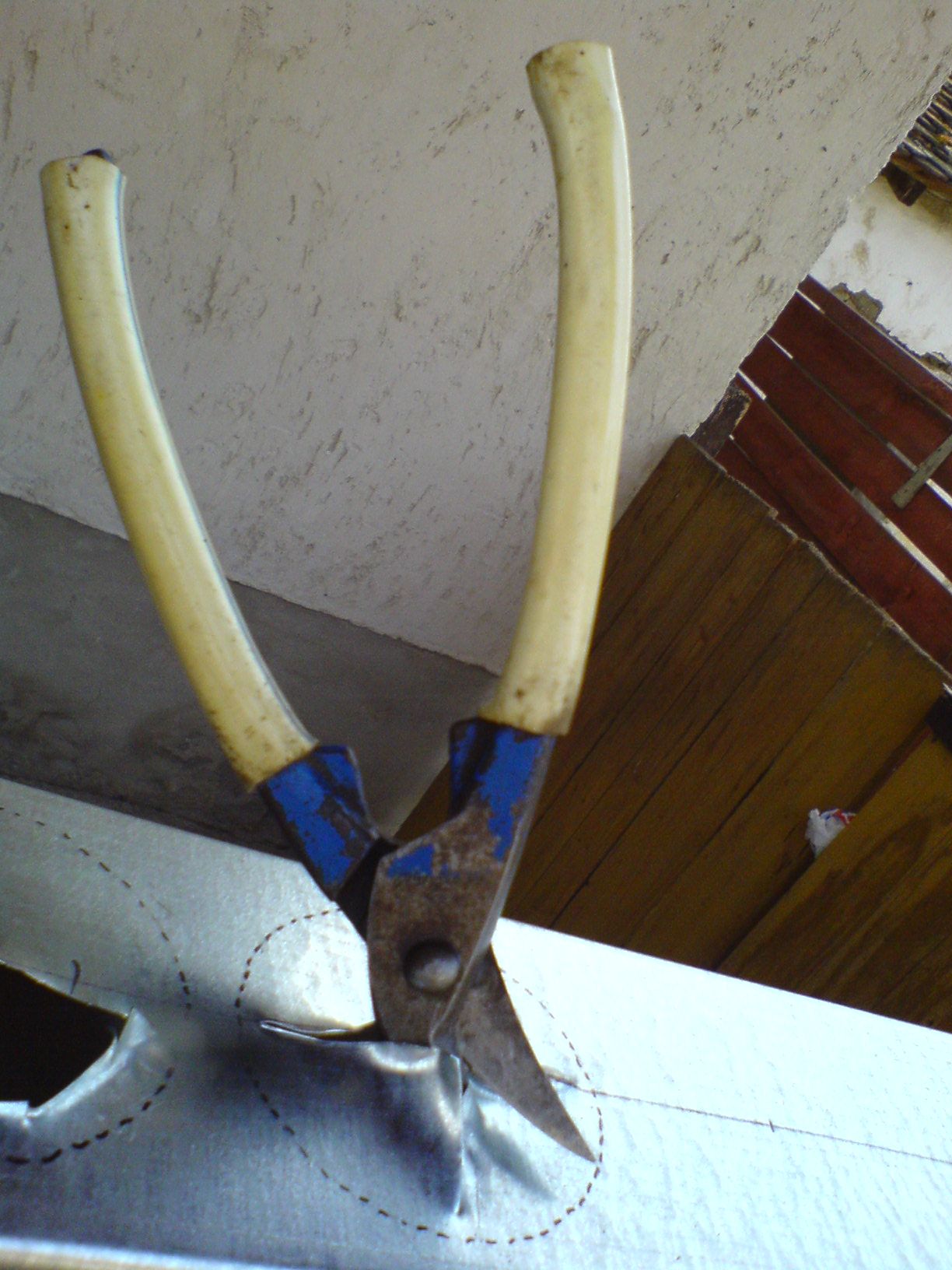

Ezen a képen azt a lemezollót láthatjátok amivel a rezgőollónak besegítettem
a D100mm-es kivágásokat elkészítenem!
|

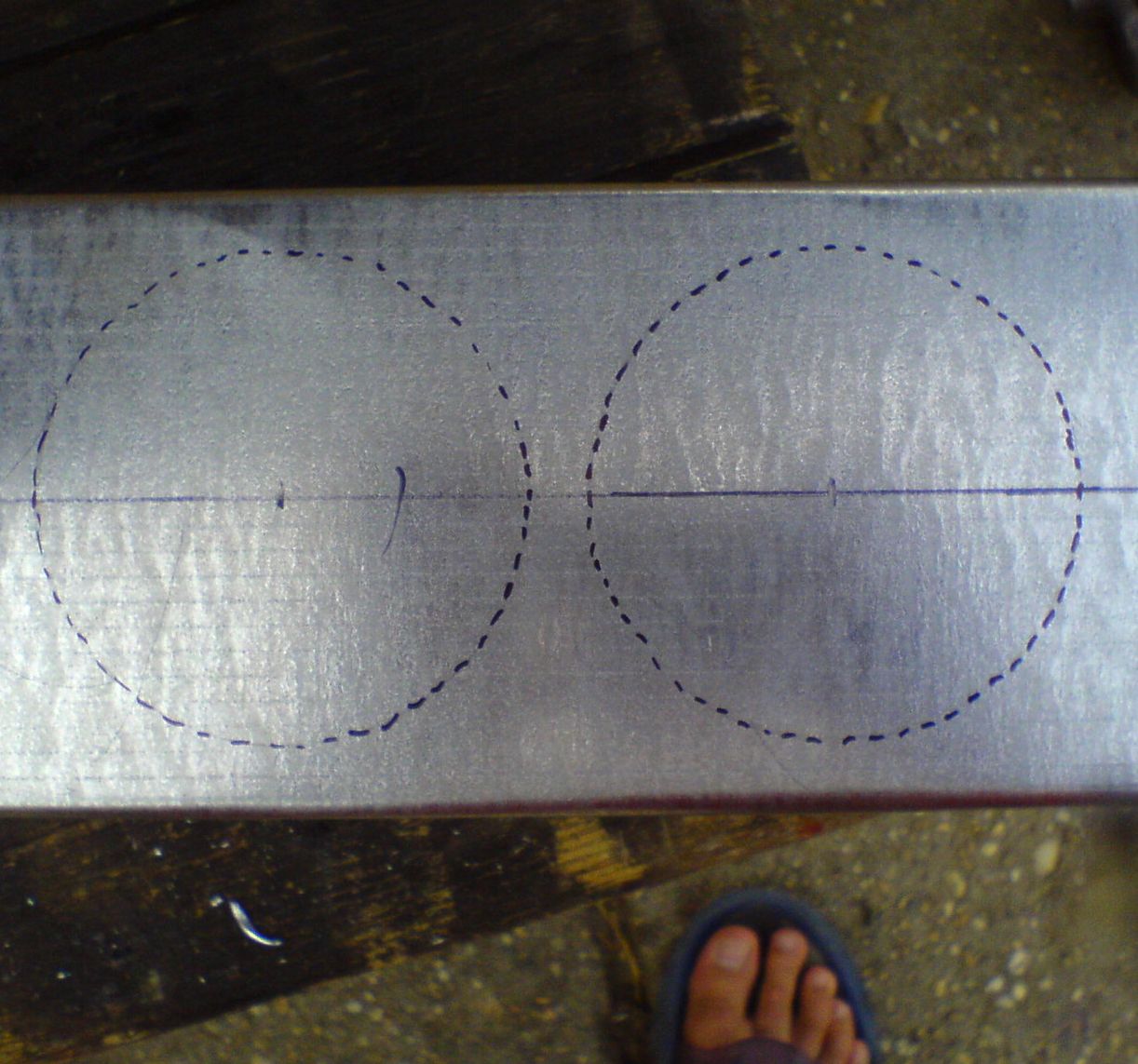

Ezen a képen az látható ahogy egy körző és egy alkoholos filcel megjelöltem
a kivágás helyét.
|
Itt azt láthatod ahogy a kézi lemezvágó ollóval kivágtam szeleteket a
lemezből, hogy az elektromos olló rezgőfej része beleférjen. Ami itt nem
igazán derül ki az az, hogy a lemezvágó ollóval bele tudjak metszeni a
lemezbe a kör középpontjában fúrtam egy D12mm-es furatot, aminekelőfurtam
egy D8mm-es fúróval.
|

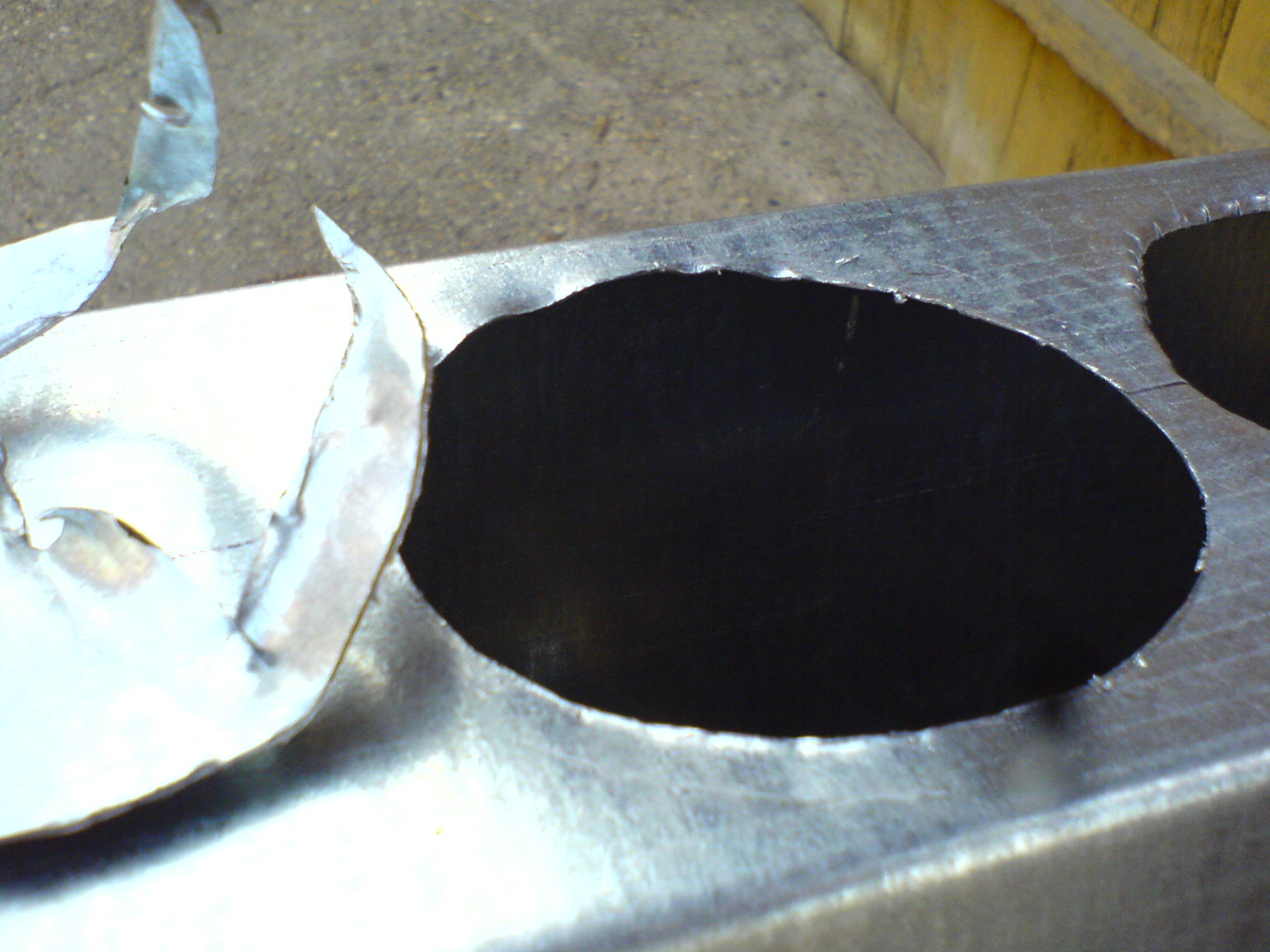

A rezgőollóval kivágott D100mm-es nyílás.
|

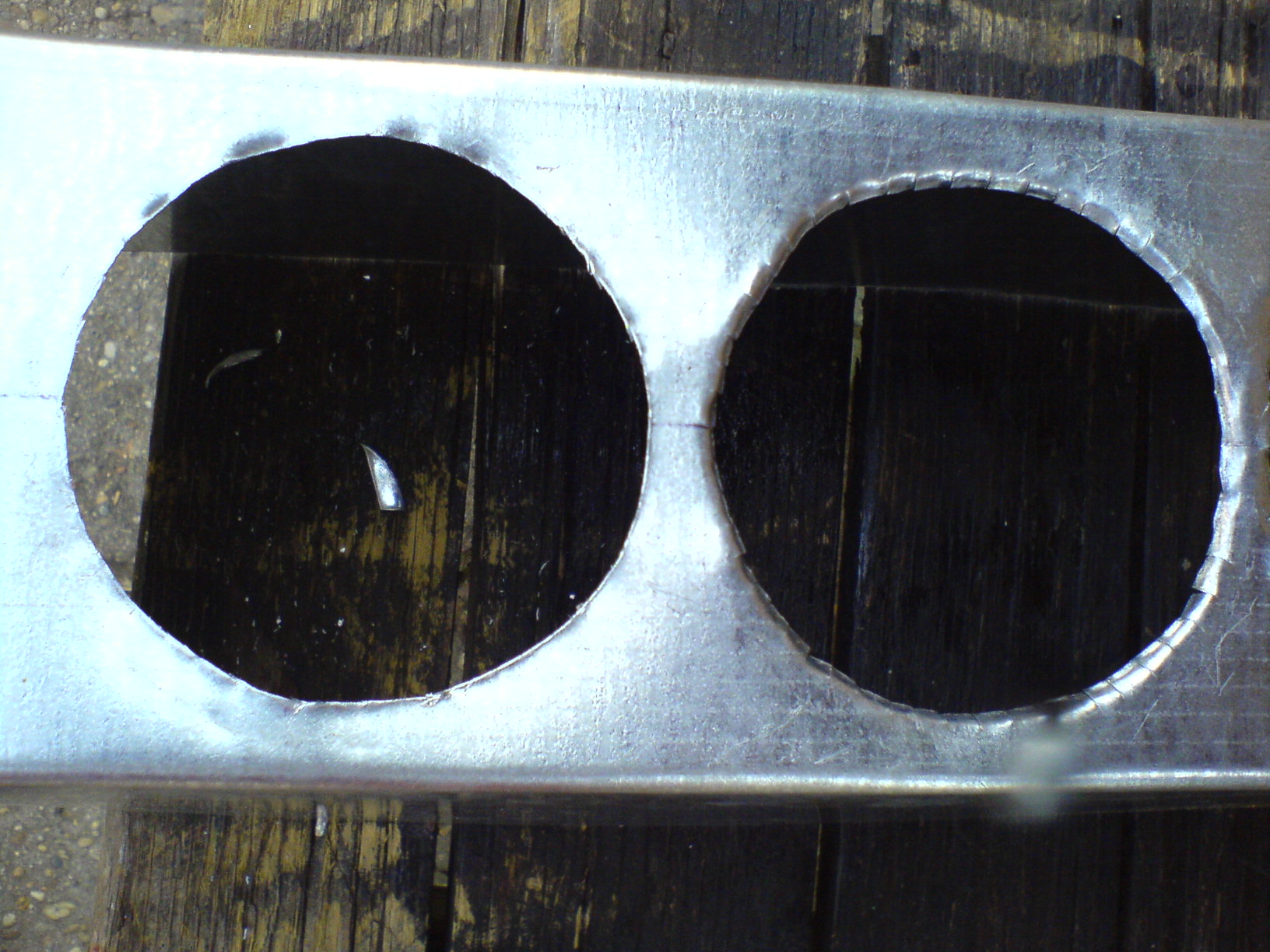

Itt a bal oldali képen a sima kivágás látható, a jobb oldalon pedig már
a TESCO-s konzerves dobozok perembefogását szolgáló kicsipkézések, amiket
10-15mm-ként és 5mm-er mélyen vágtam bele a kör kerületementén, majd lefele
picit meghajtogattam. Ez a kis trükk, olyan merevséget ad a bele nyomott
konzerves dobozoknak, hogy csak az osztó szétfeszítésével lehet kiszedni
belőle!
|

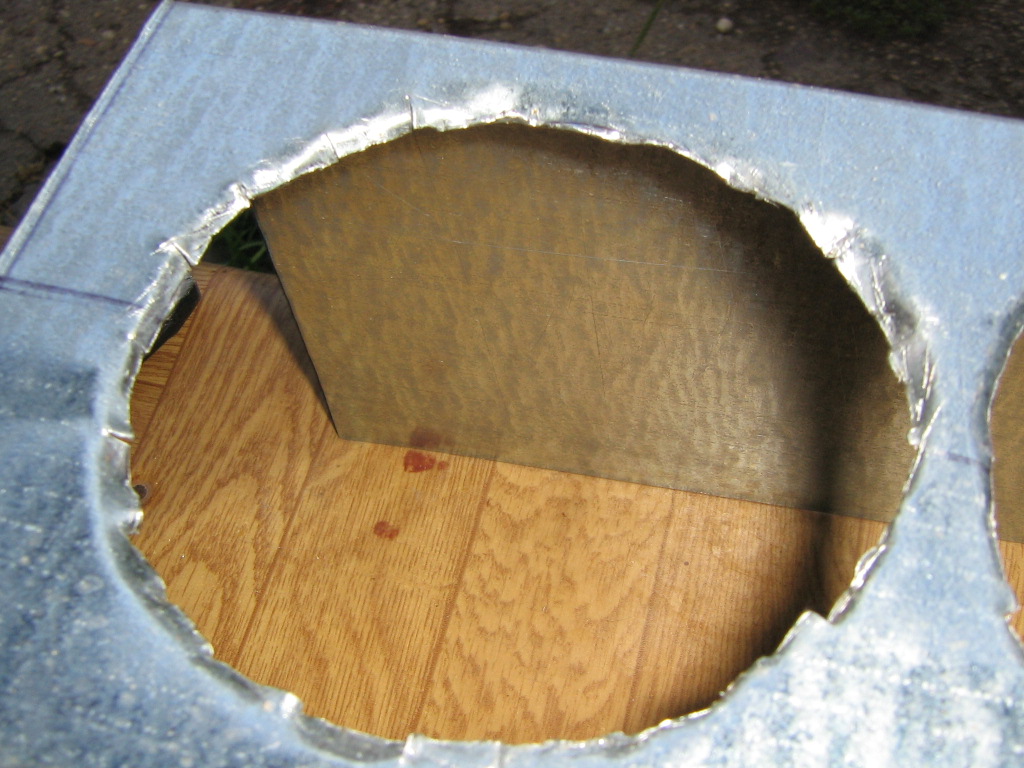

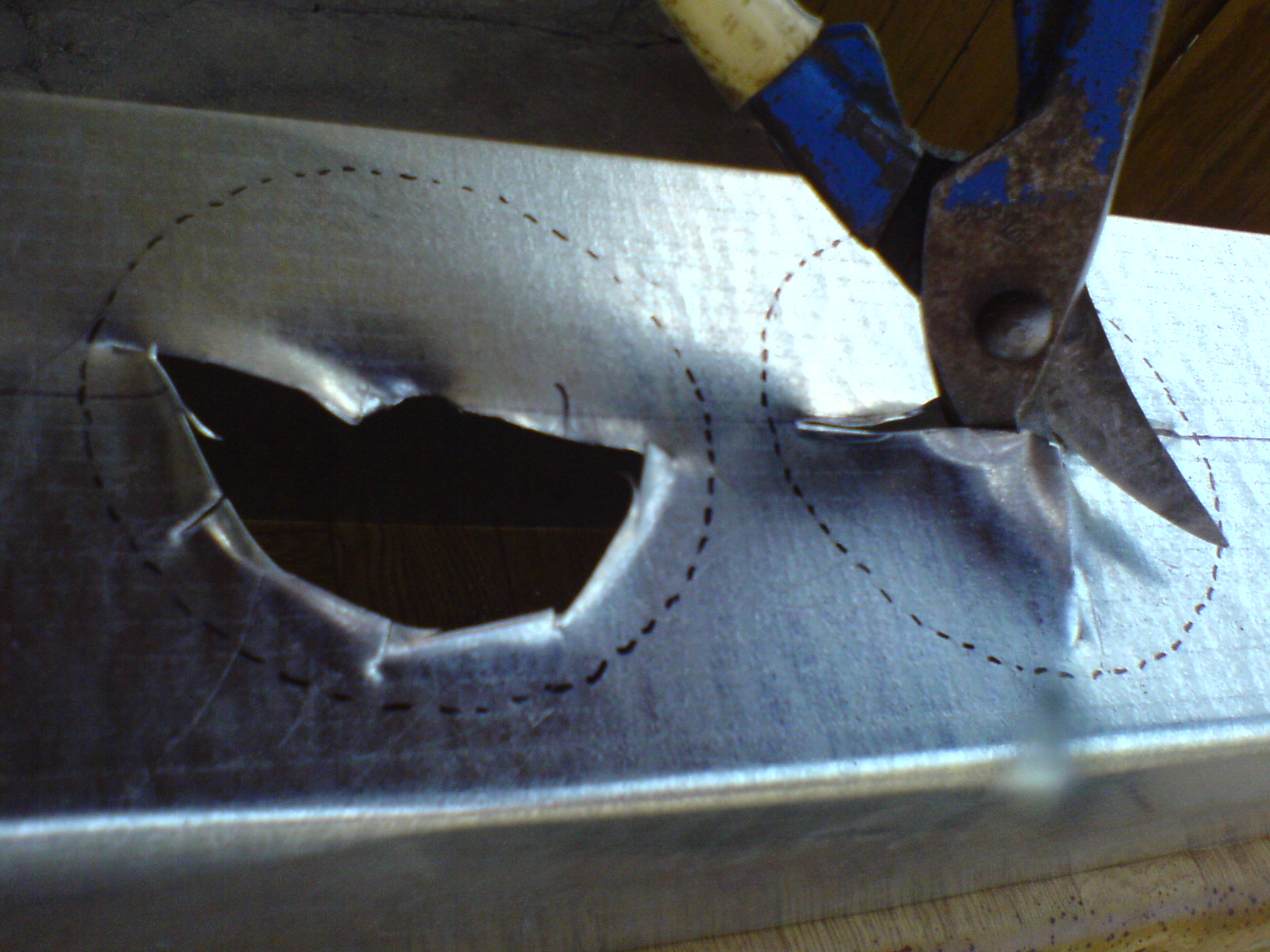

Ezt a kivágást még a lemezvágó olló és a rezgőolló beszerzése előtt sikerült
összeügyetlenkednem. Elég borzalmasan néz ki és nem is volt könnyű megcsinálni
még ilyenre sem, egy metszőolló és egy jópár furat (kb.:40-50db) kifúrásával
jött létre! Nem tagadom nem szép látvány!
|

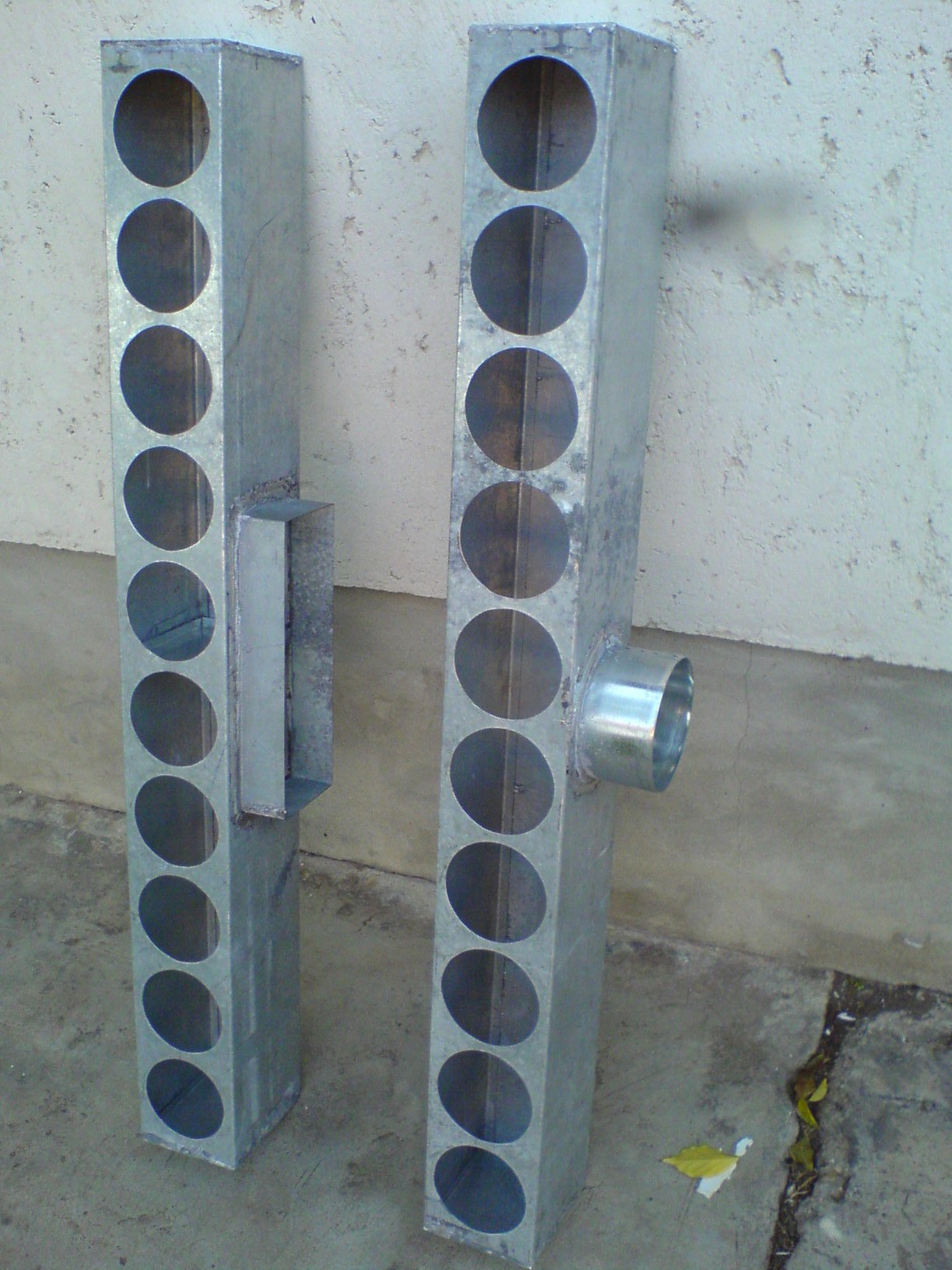

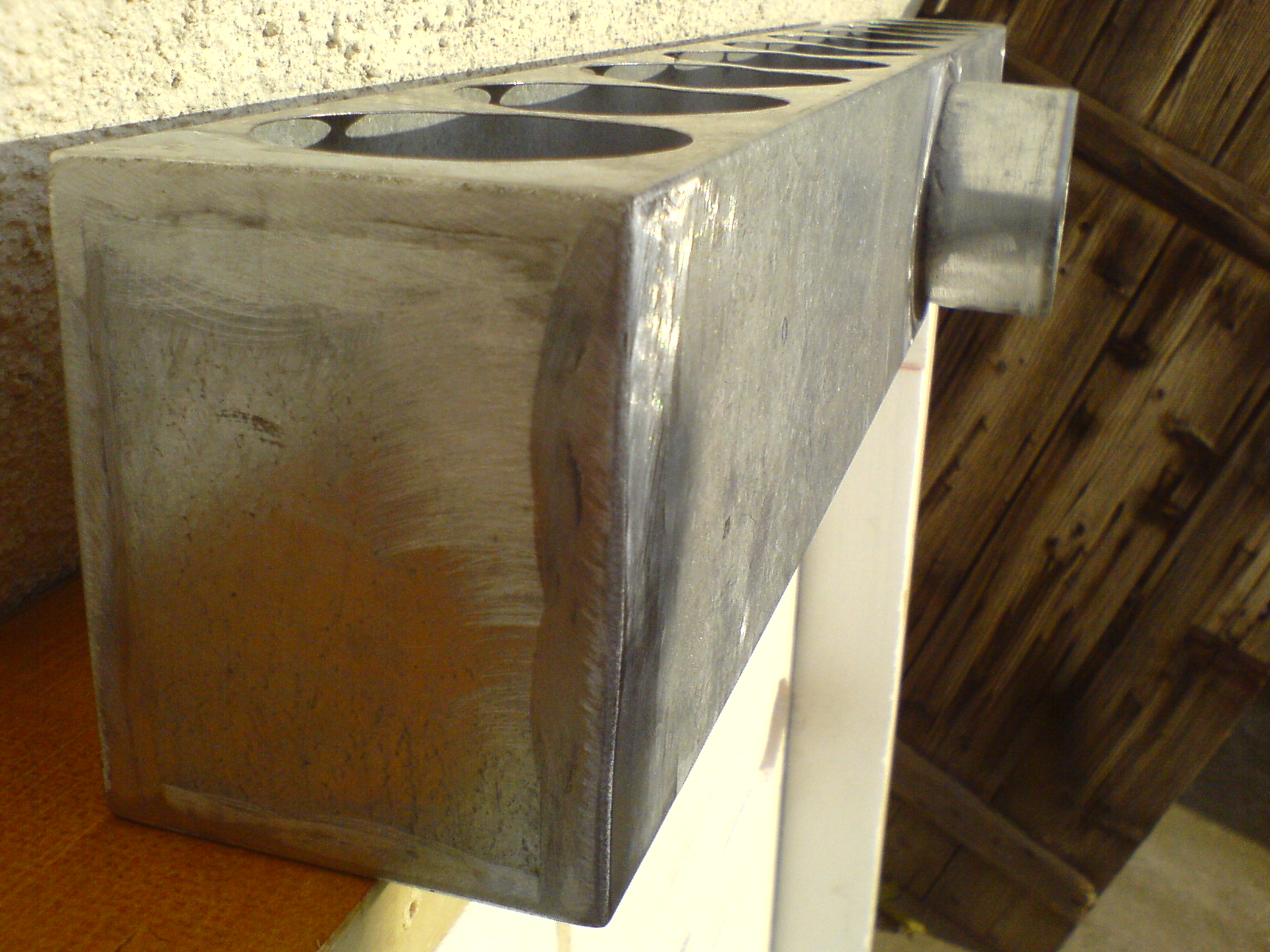

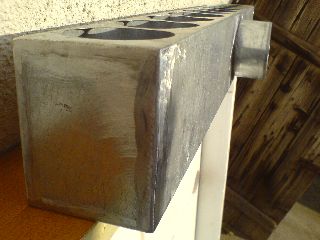

Végre immár láthatjátok a kész OGY dobozokat! Legvégül, a forrasztásnál
maradtam, mivel így egy stabilabb, és véleményem szerint egységesebb és
merevebb dobozt kapunk.
|
|
|

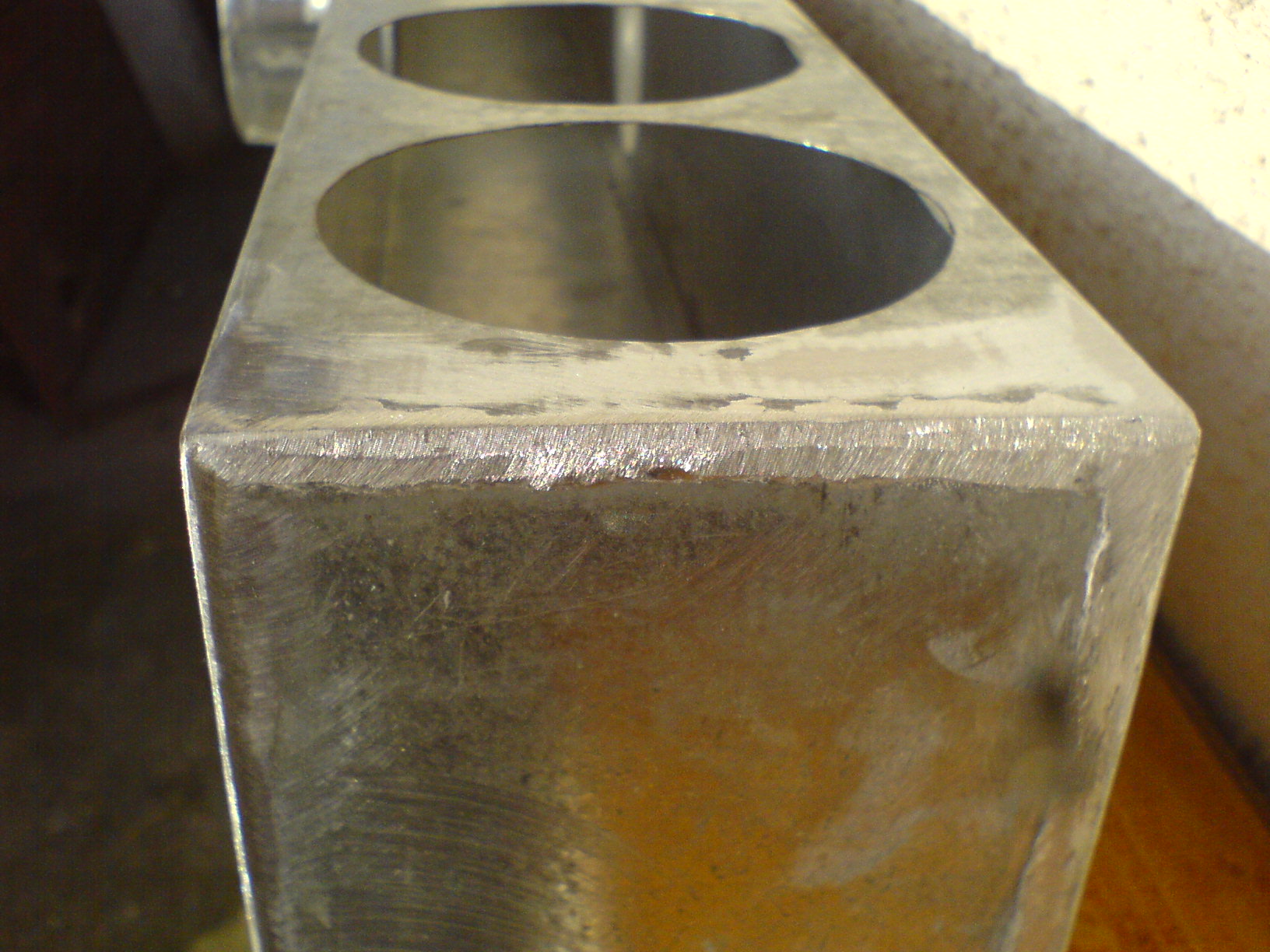

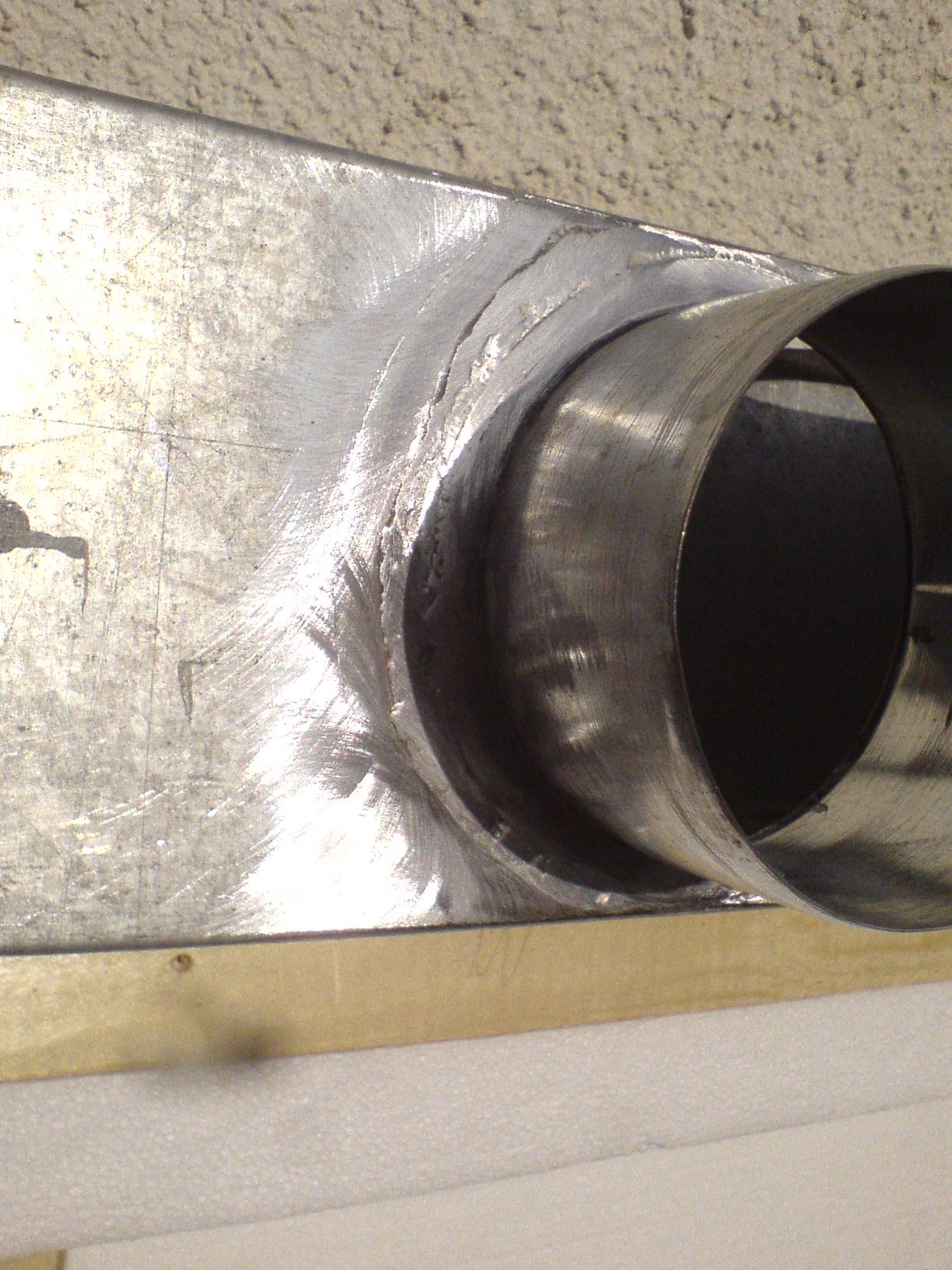

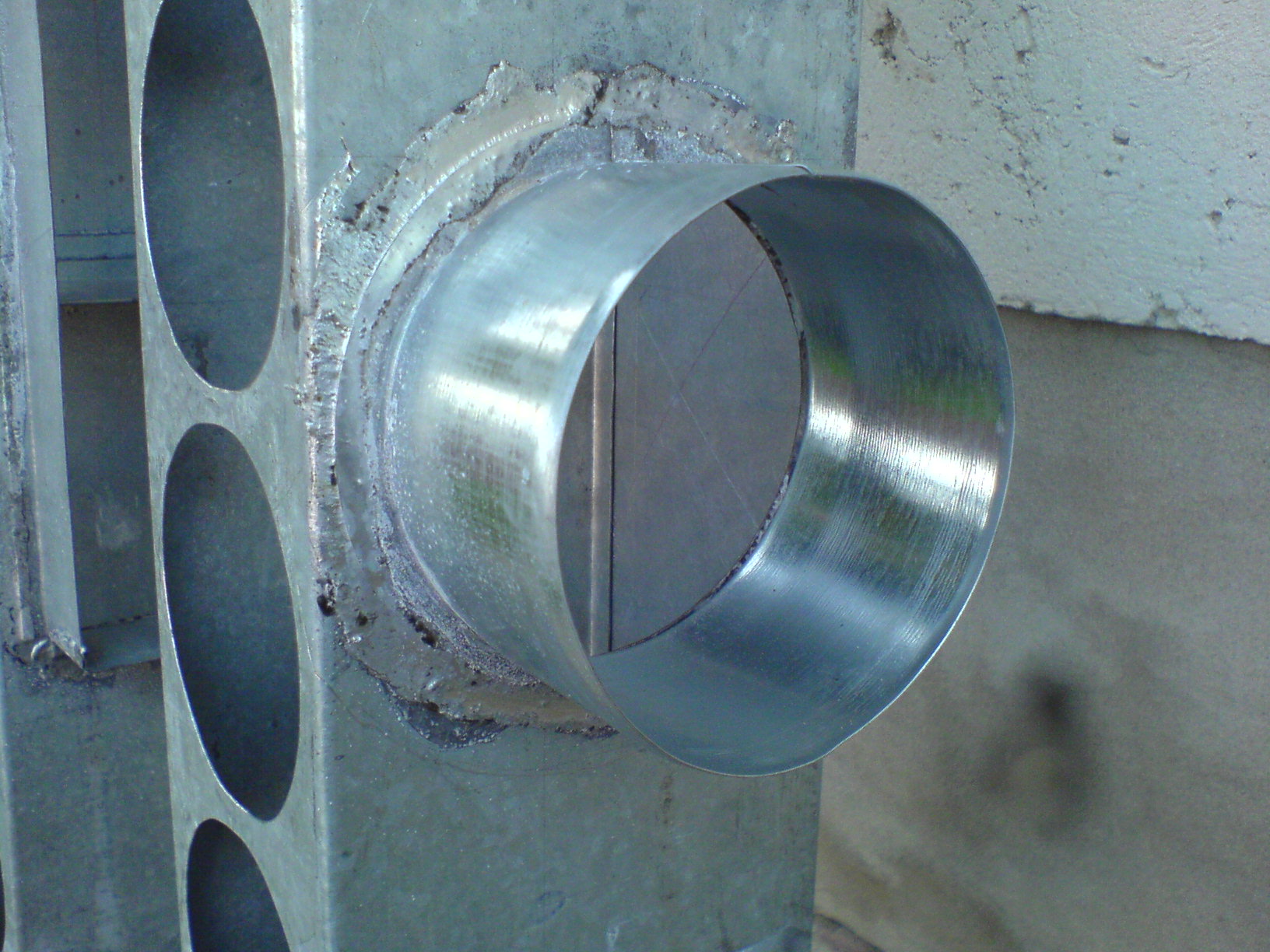

Ezeken a képeken a forrasztás minősége látható, amit egy kedves ismerősömnek
köszönhetek aki segített megforrasztani az OGY dobozokat!
|
|
|

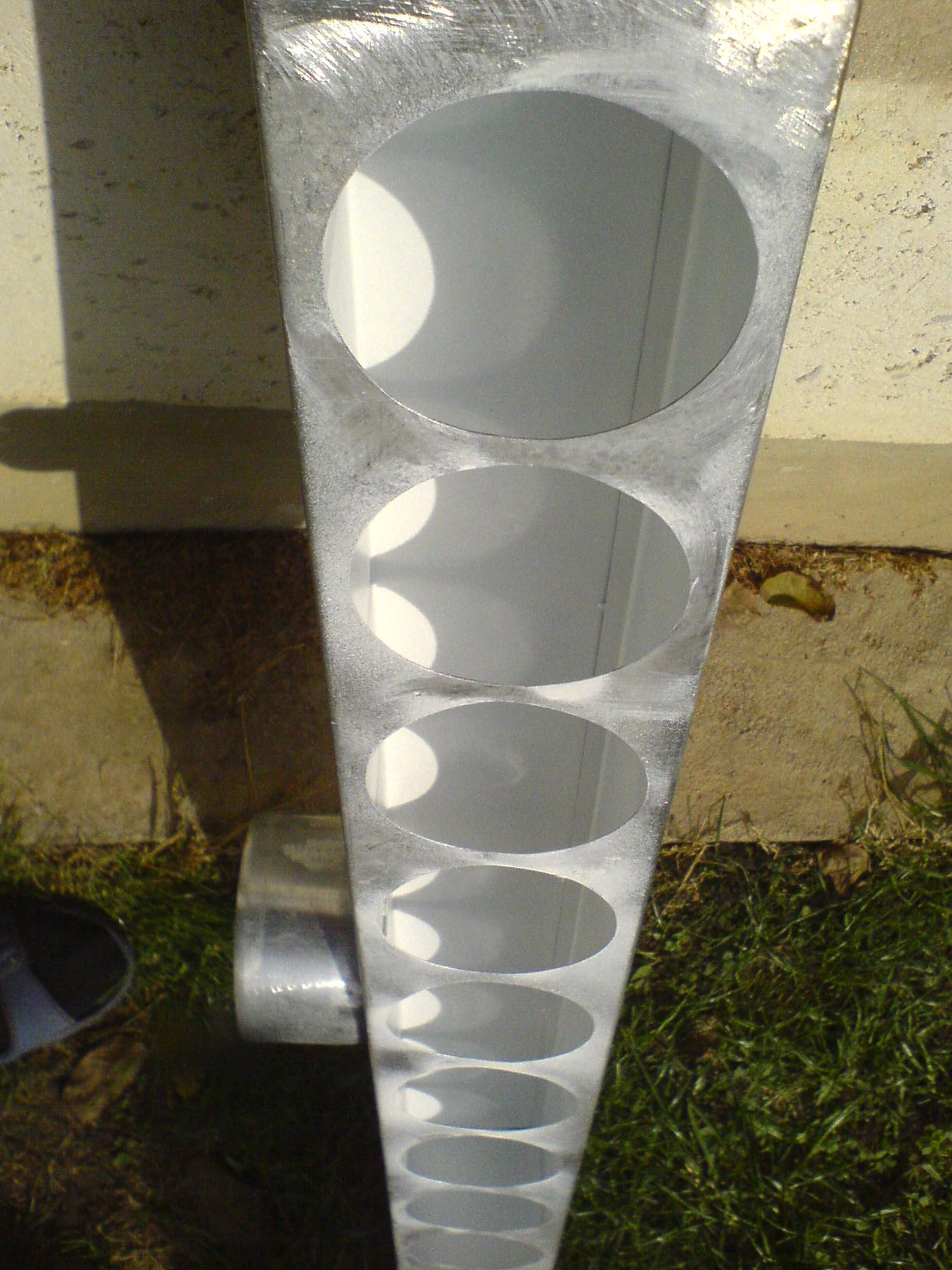

A dobozokat forrasztás után le kellett csiszolni, hogy beférjenek a
kollektor házba, mivel igencsak passzentosra terveztem, mivel azt szerettem
volna, hogy stabilan álljon az egész szerkezet mivel, hogy garázsom kapujaként
fog működni még, így napi minimum 2 ki és becsukást kell majd kiállnia!
|
|
|
|

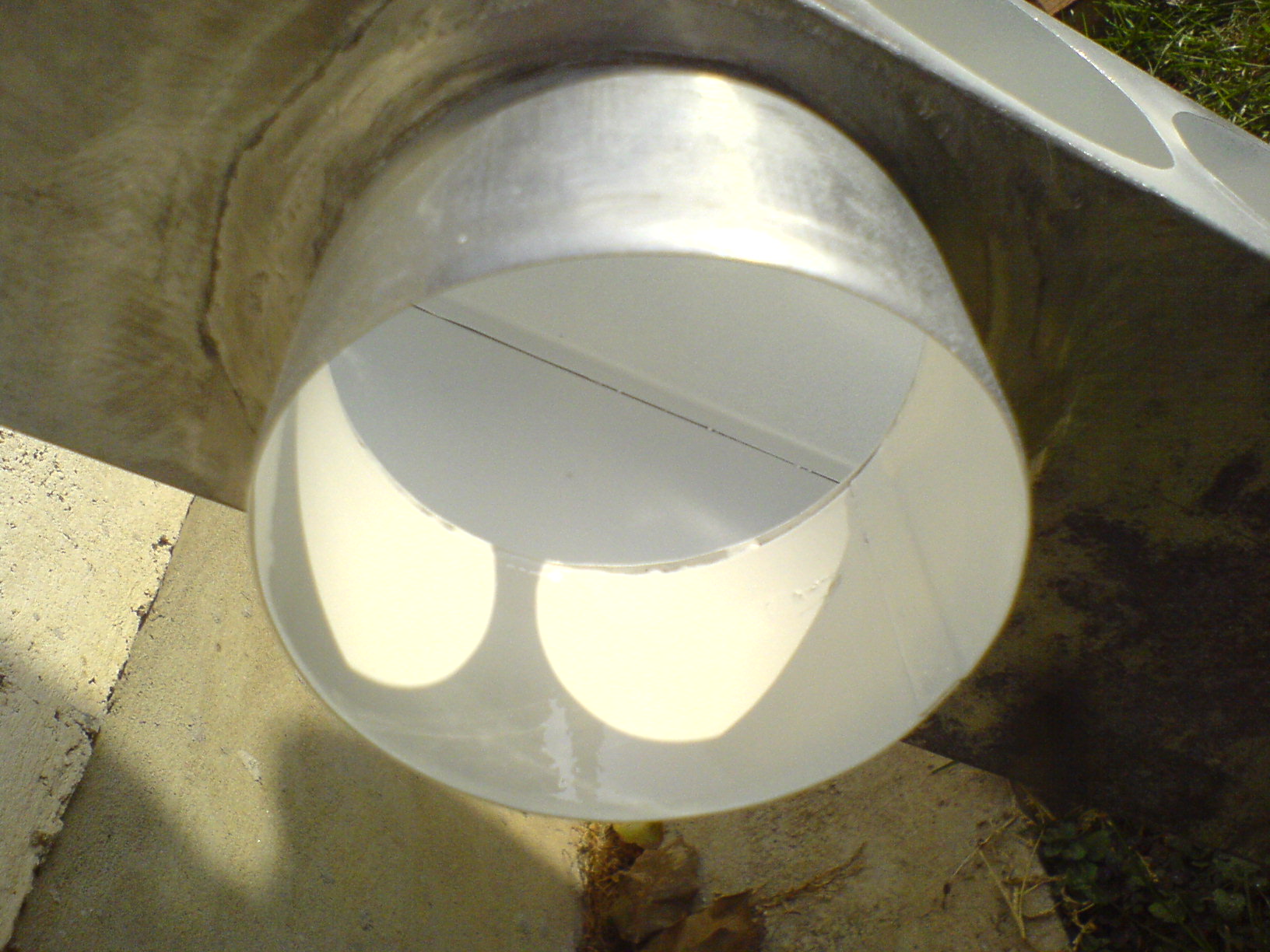

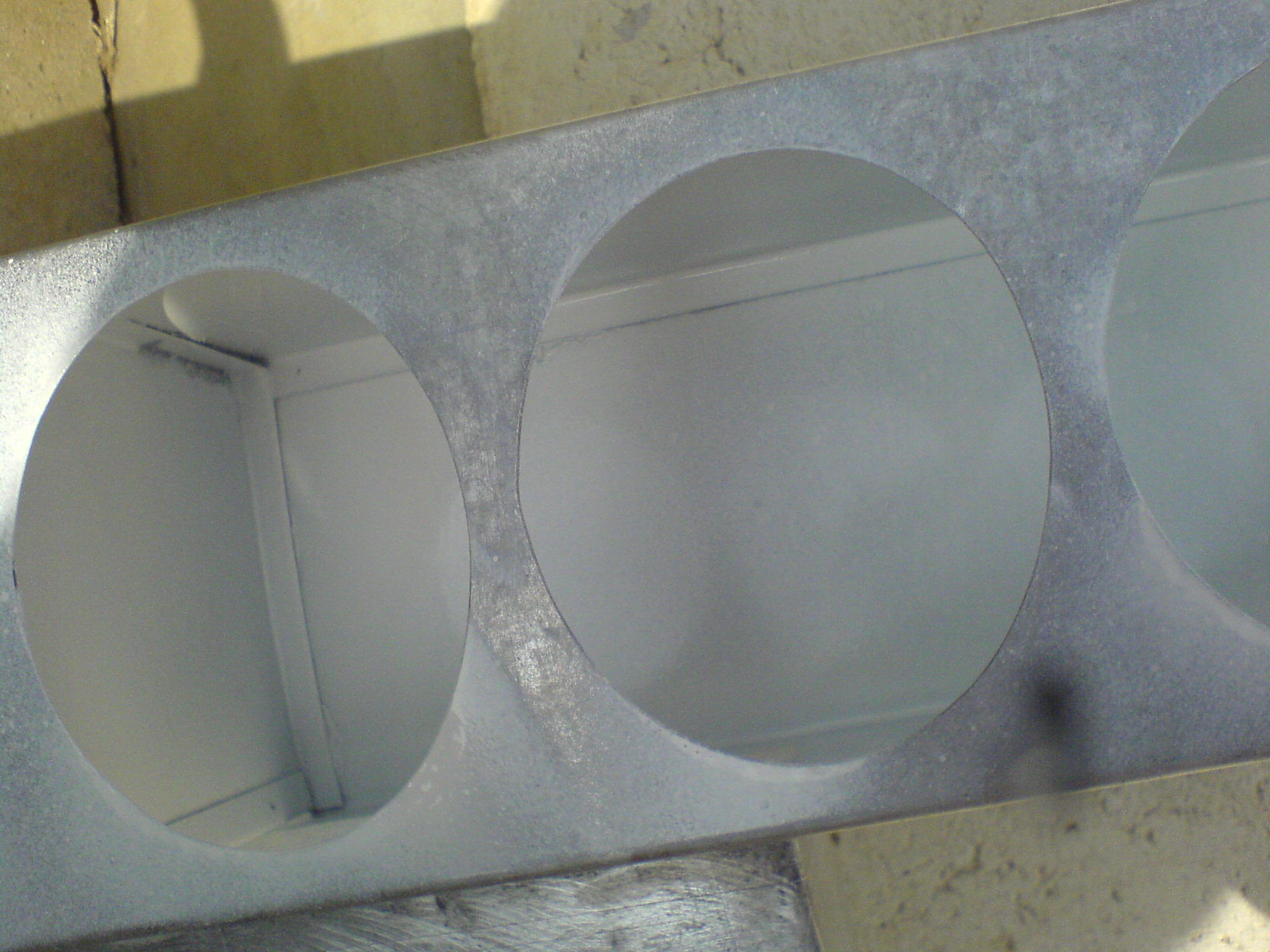

Mivel a forrasztás során meg kellett maratni a dobozt savval, emiatt
helyenként a horganyzás lejött a lemezről, ezért és még higéniai szempontok
miatt, úgy döntöttem hogy lefestem a belsejét is az OGY dobozoknak!
Erre 110°C-ig hőálló radiátor festéket használtam!
|

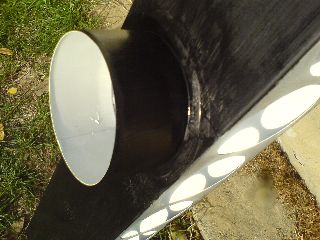

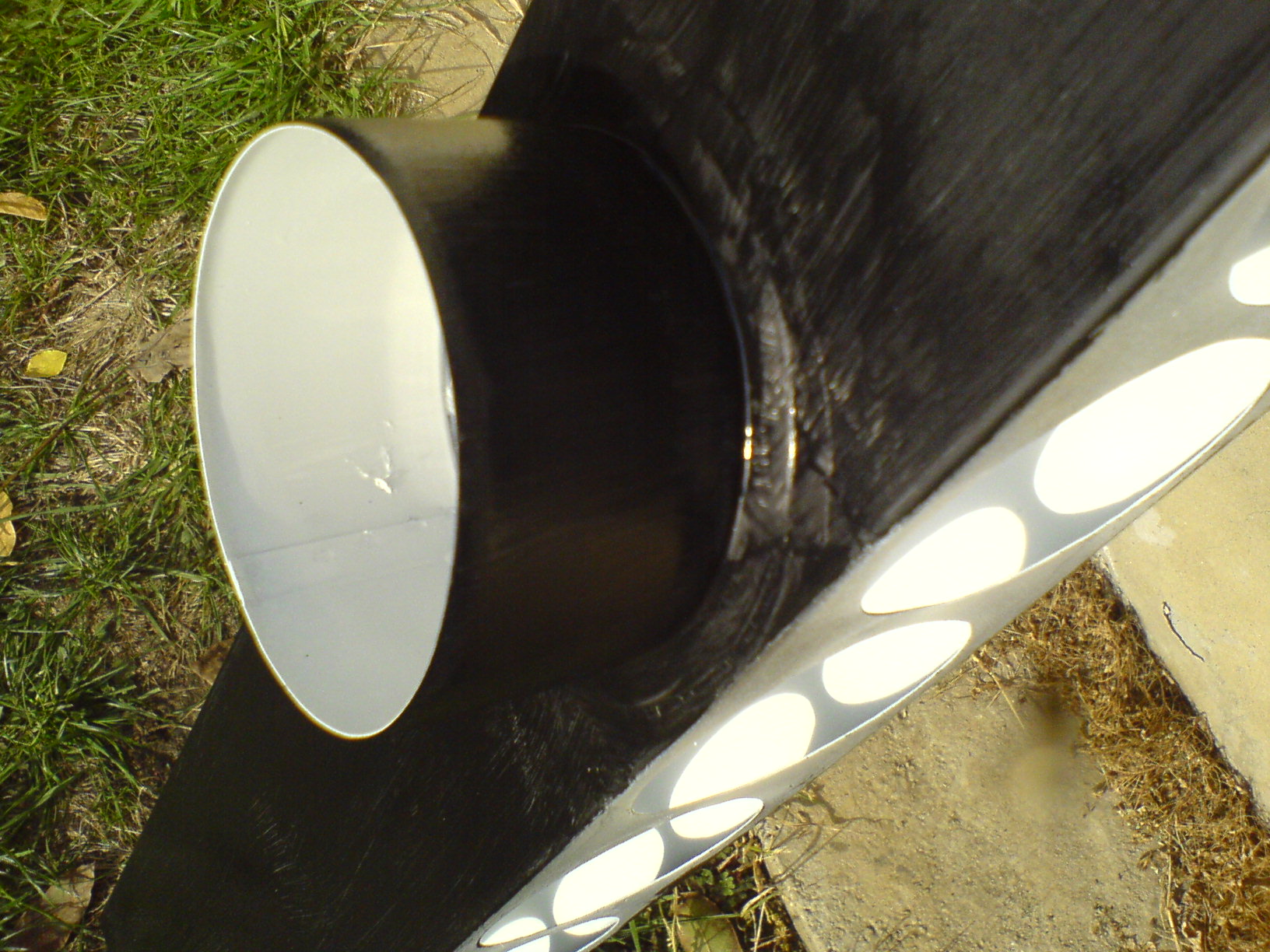

A külső oldal védelmére, egy általam kevert festéket használtam, amit
majd az abszorberre is használni fogok hőelnyelő bevonatnak.
|

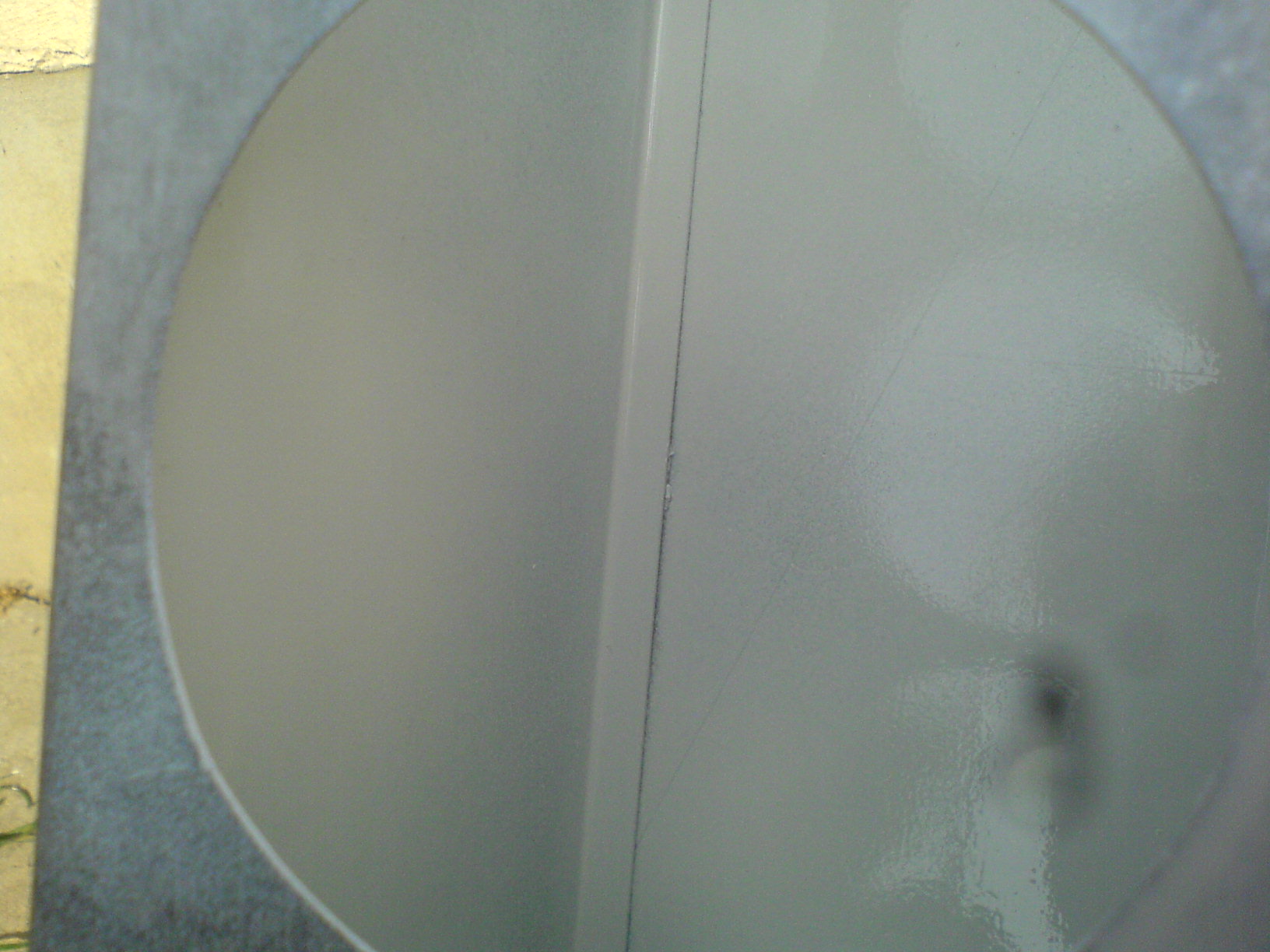

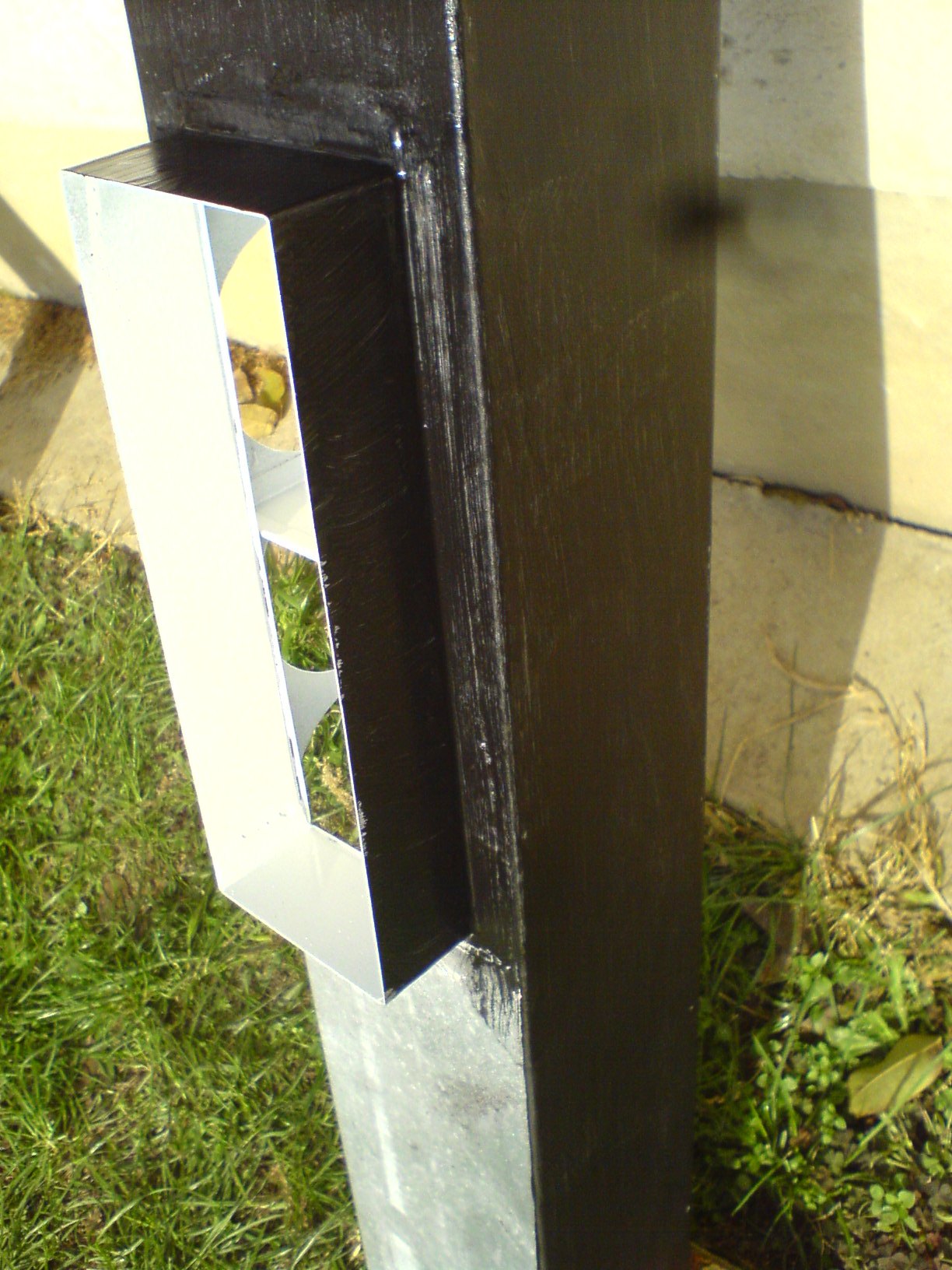

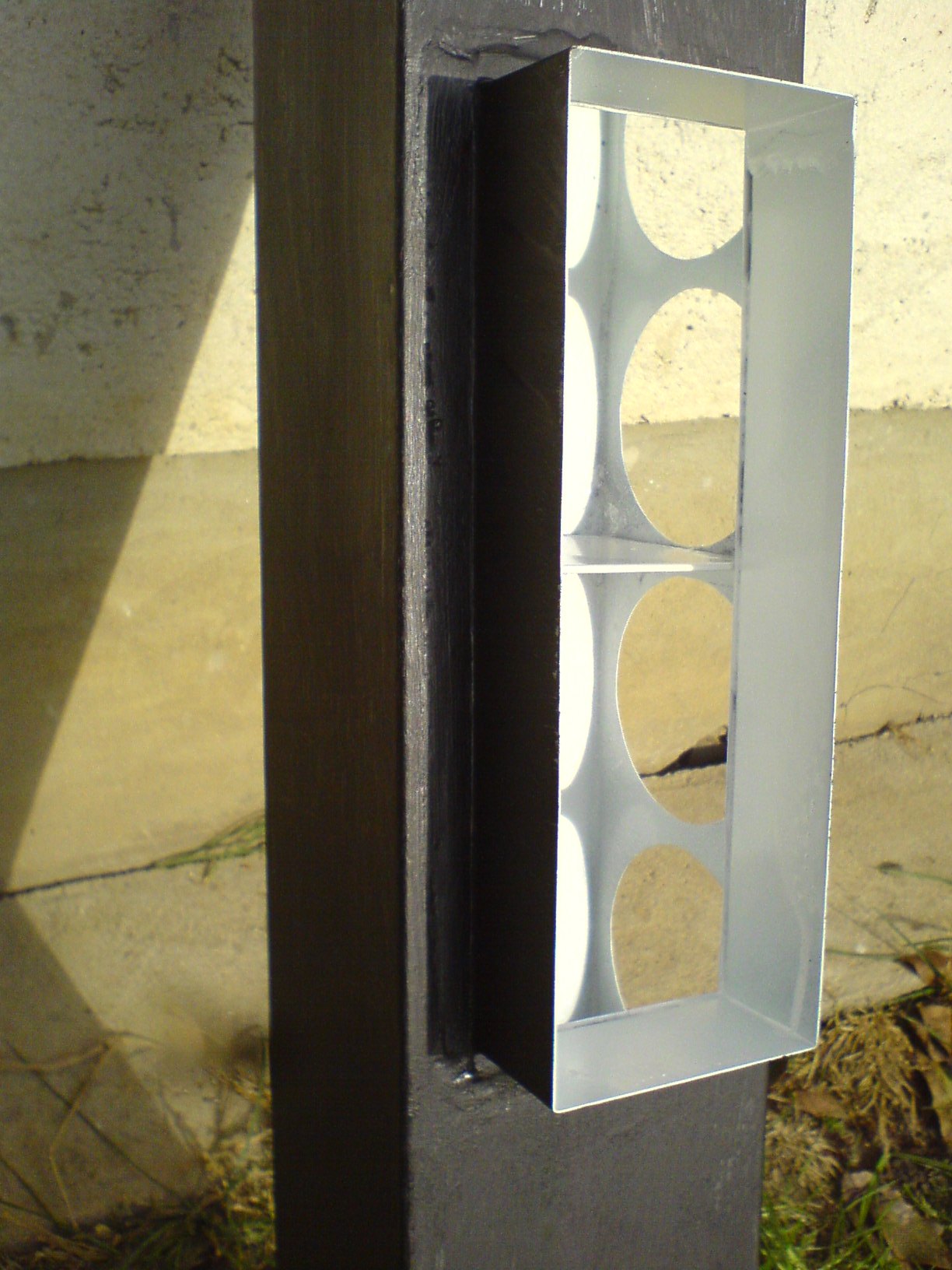

A belső, nappal nem érintkező oldalaknál, csak egy réteget használtam,
frissen felfestve kicsit csalóka csillogó képet mutat, de ez ne tévesszen meg!
|

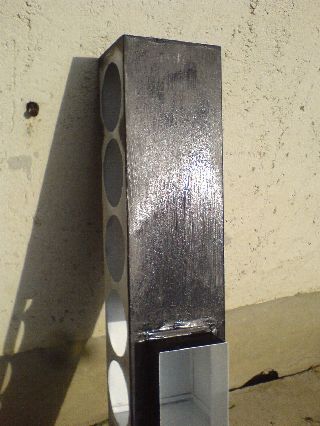

Attól kicsit féltem, hogy hogy fog tapadni, a horganylemezre de amint
láthatjátok 1 rétegben is szinte kiválóan betakarta az adott felületet.
|
Nagyon gyorsan, 10-15perc elteltével gyönyörűen bemattult a festék és
tapintésszárazzá vált. teljesen eltünt a csillogzódás és fényesség, szerintem
remek hőelnyelő bevonat fog belőle vállni! :)
|

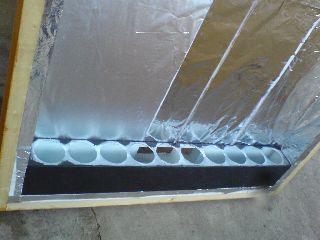

Amint megszáradt, bele is próbáltam a helyére, hogy jó lett-e és lám
tökéletesen belepasszolt!
|
