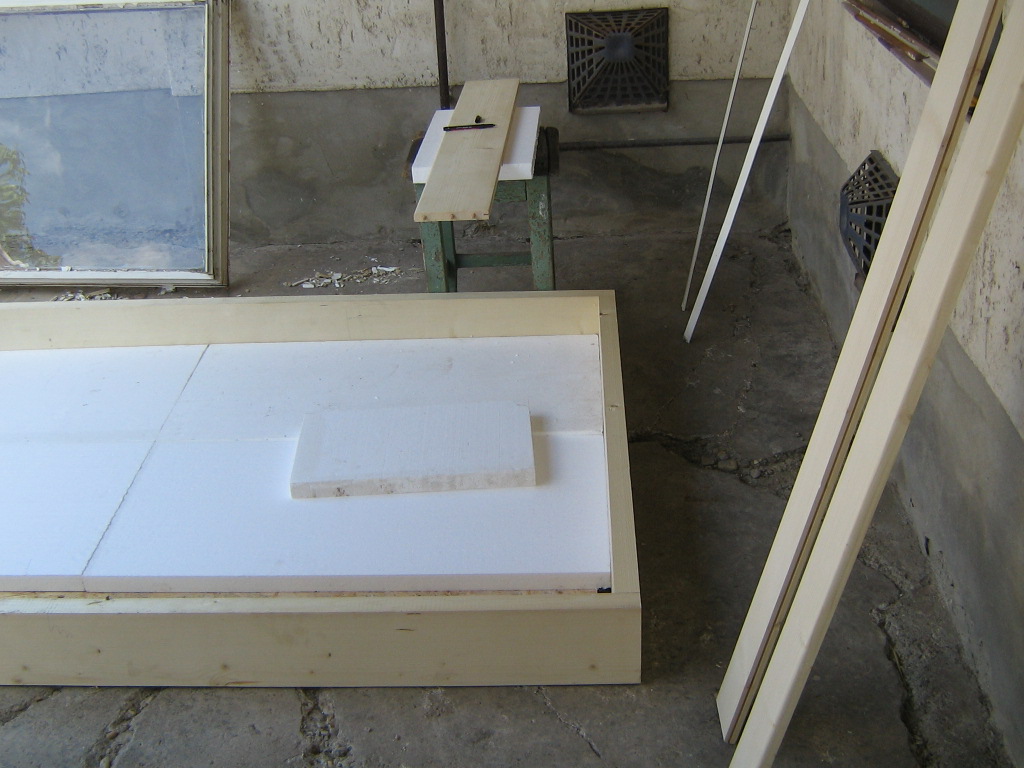

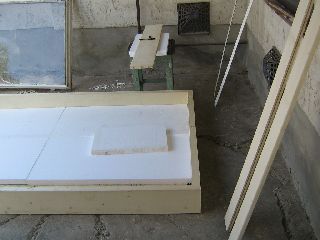

Először megpróbáltam beillesztgetni a nikecel darabokat, hogy hogy adná ki a legjobban.

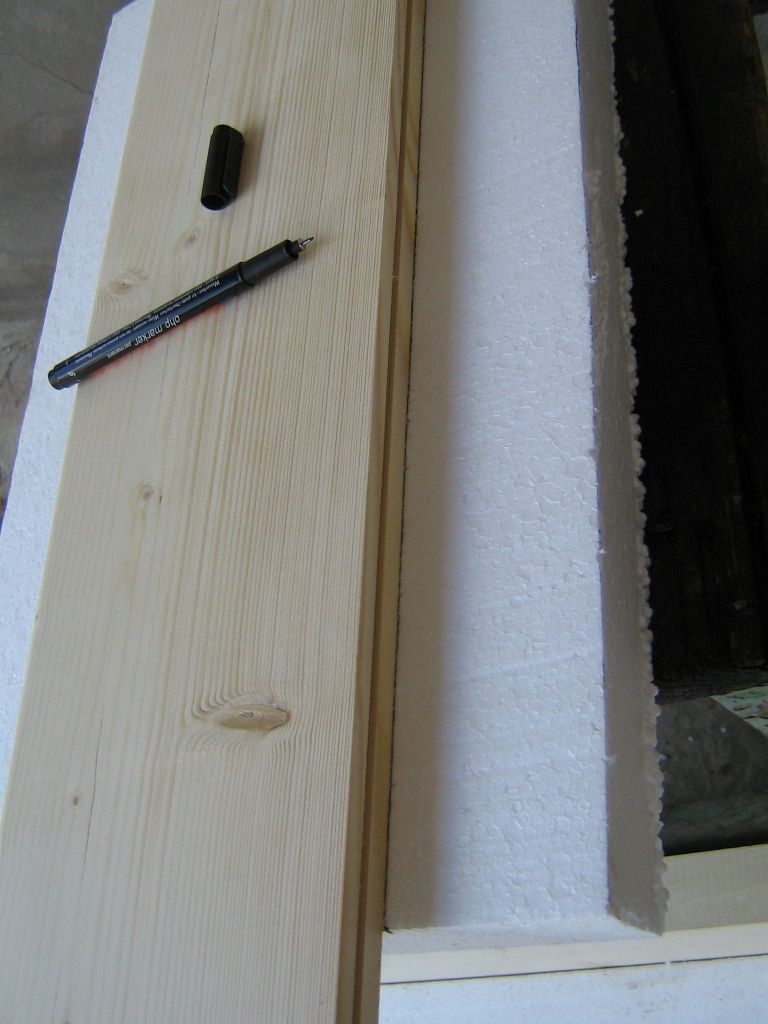

Ezek után kijelöltem a vágási nyomvonalakat.

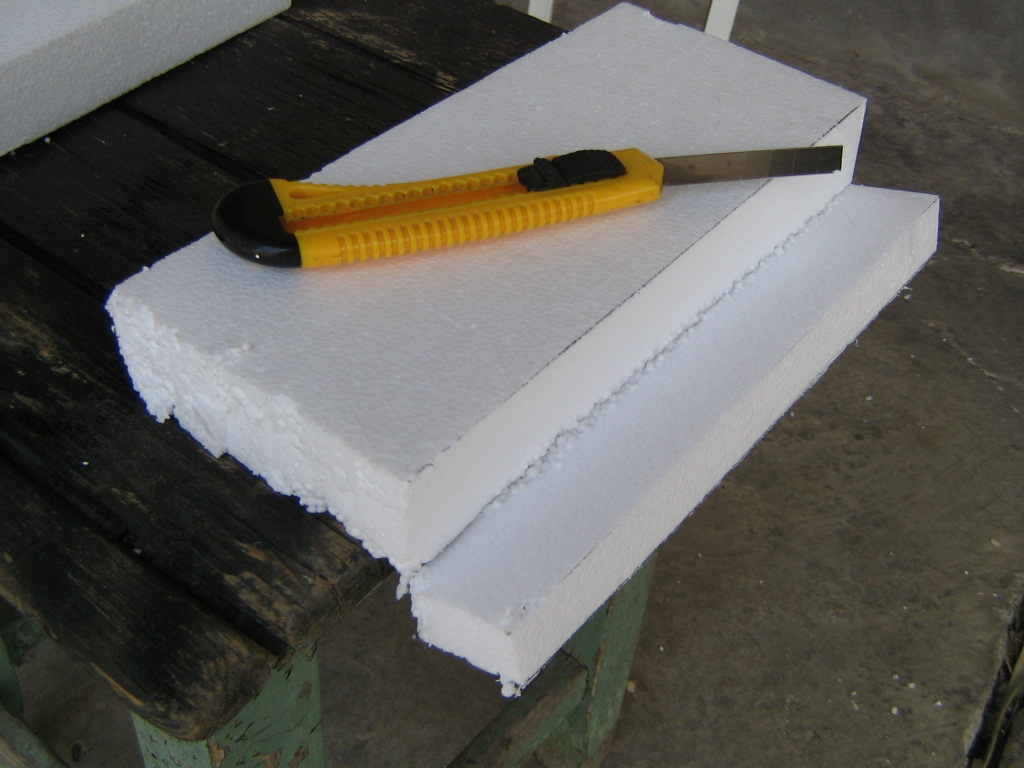

Itt a vágás eredménye látható, szikével nagyon szépen be lehet szabni a darabokat.

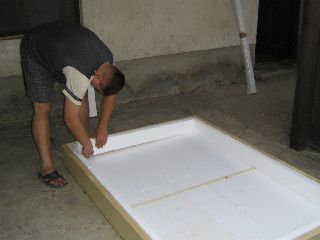

Ezeken a képeken a szigetelés méretre vágott darabjainak behelyezése folyik!

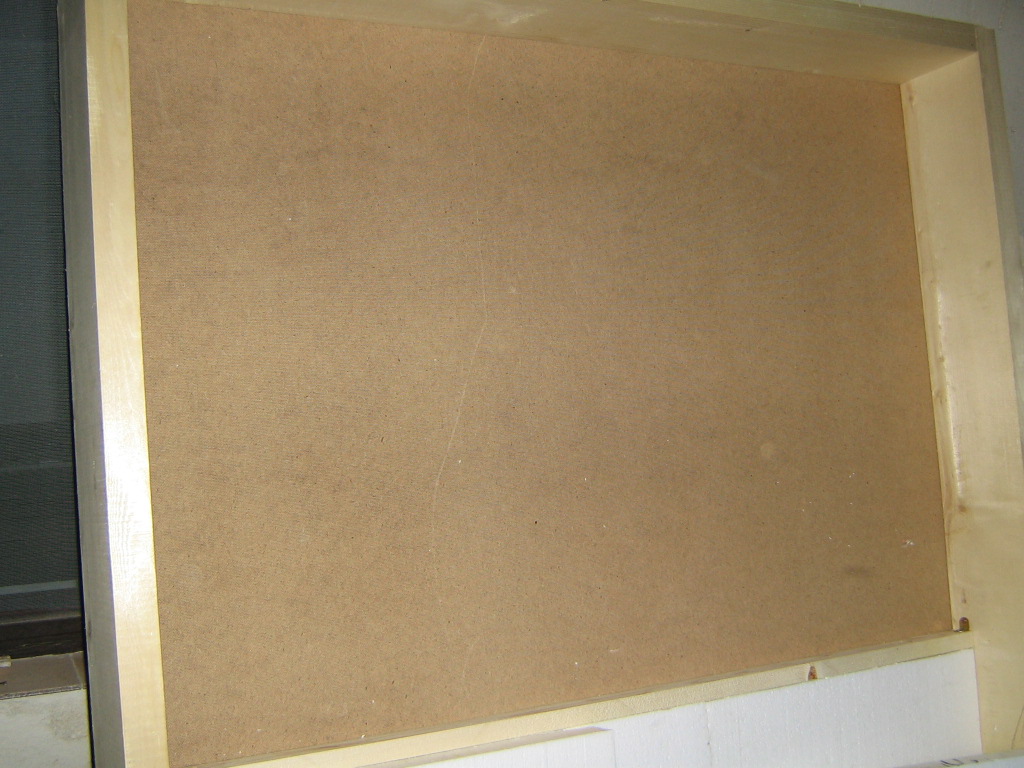

Itt már azt láthatjátok hogy a hátlap(faroslemez) belibegésének megakadályozására becsavaroztam egy lécet keresztbe és ehhez is hozzá van fogatva a hátlap borítésa, és így már nem libeg. Itt már elkezdtem beragasztani a méretre vágott szigetelő nikecell táblákat.

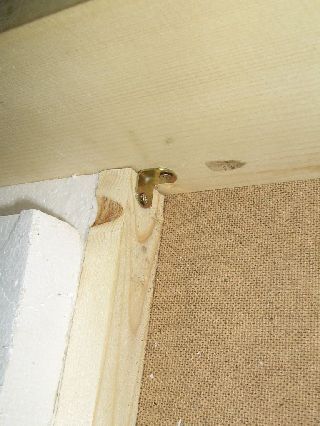

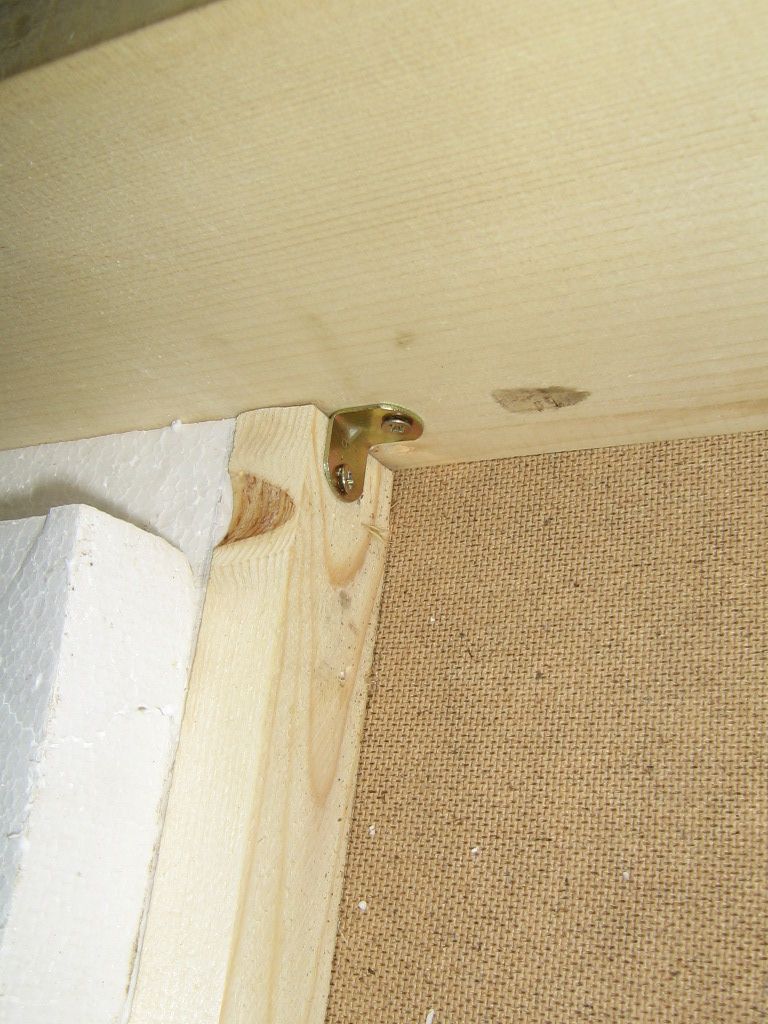

Itt egy közelebbi kép, a merevítő léc megfogásáról!

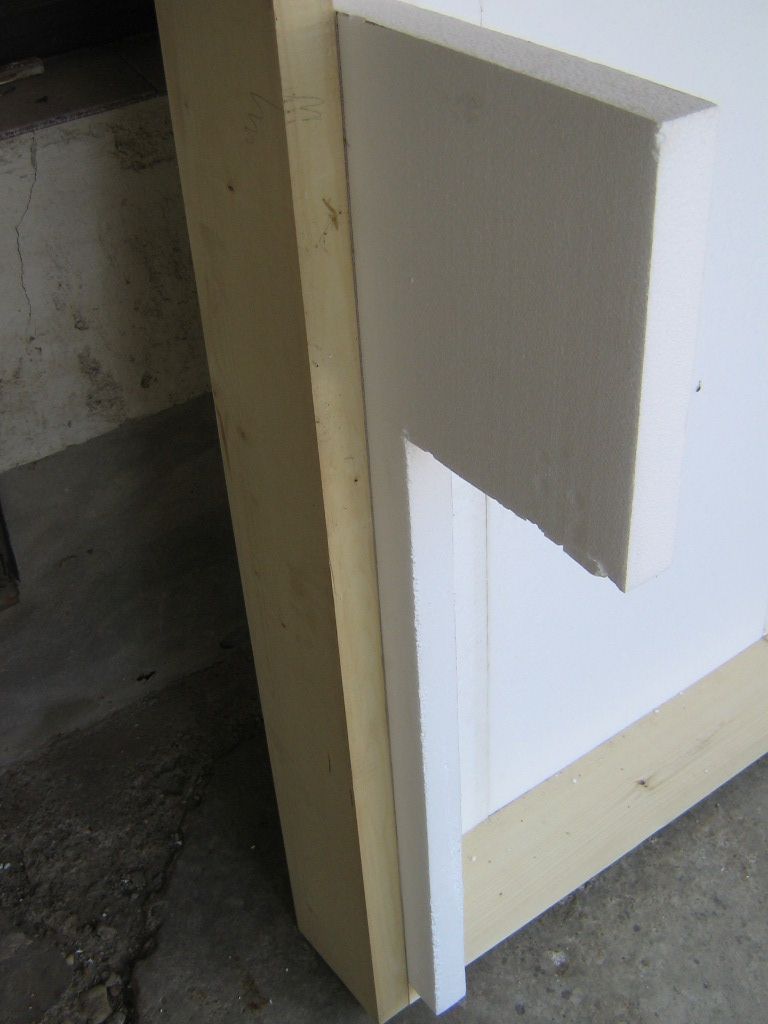

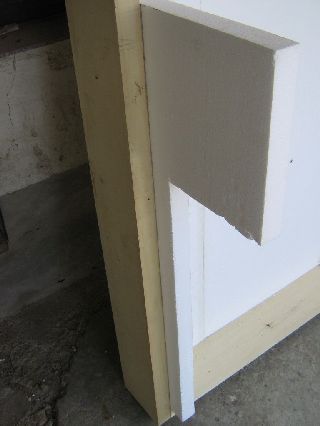

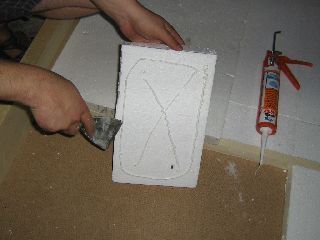

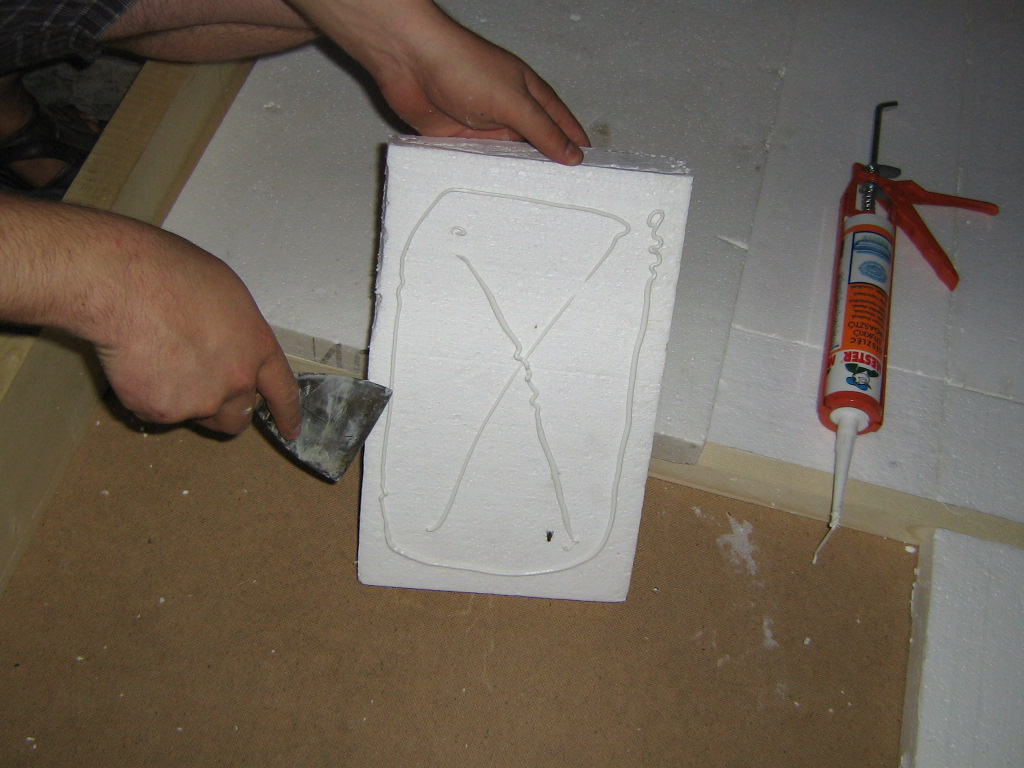

Így ragasztottam a nikecell darabokat a kollektor ház belső falának.
Szépen kerültek egymás mellé az előre méretre vágott darabok.

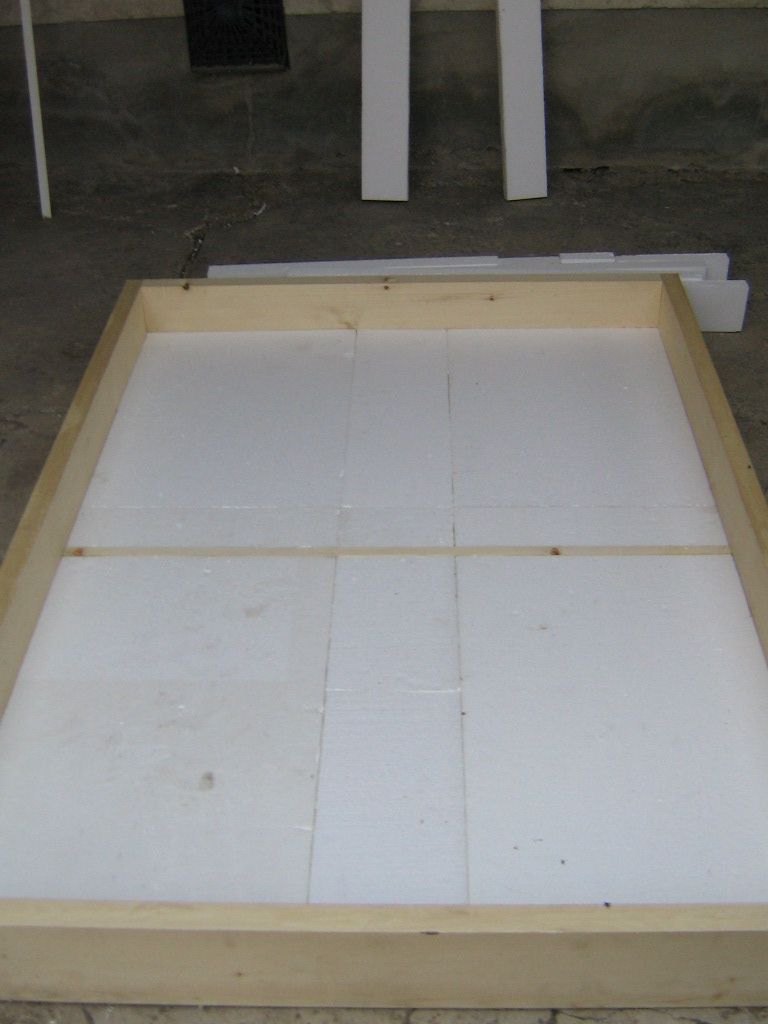

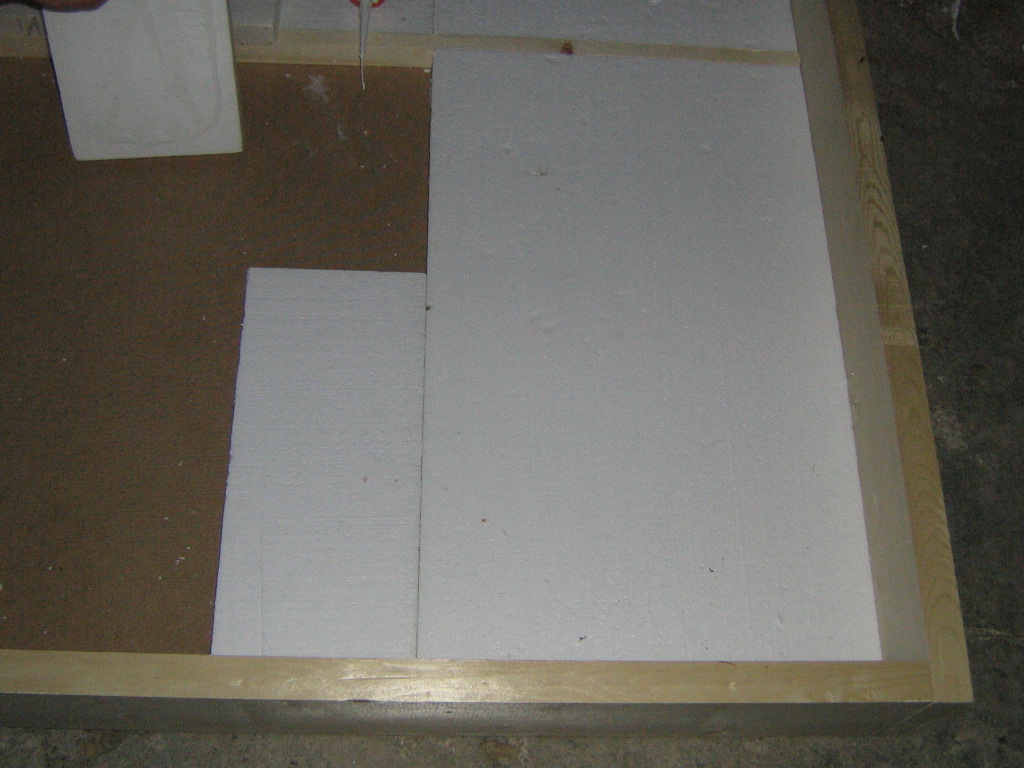

Majd lassan de biztosan készlett a hátlap szigetelése!

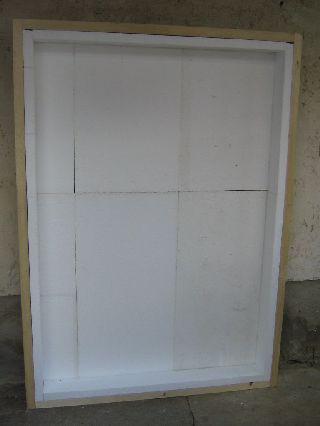

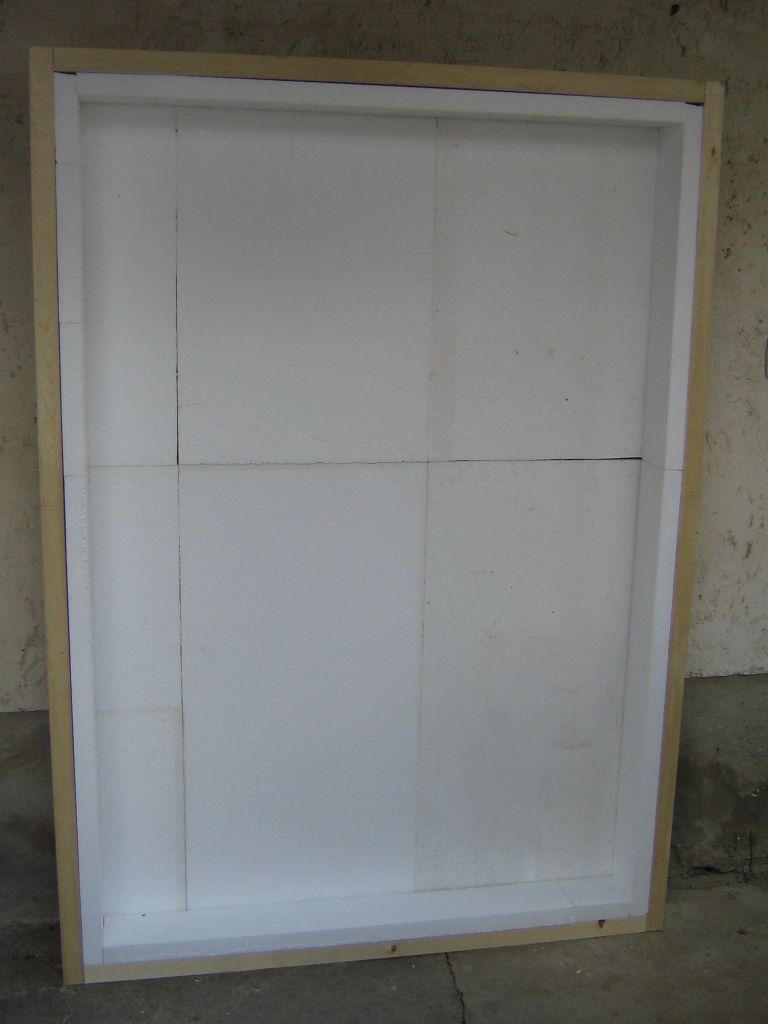

Itt már az oldalszigetelés is a helyén van!

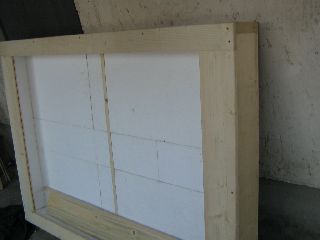

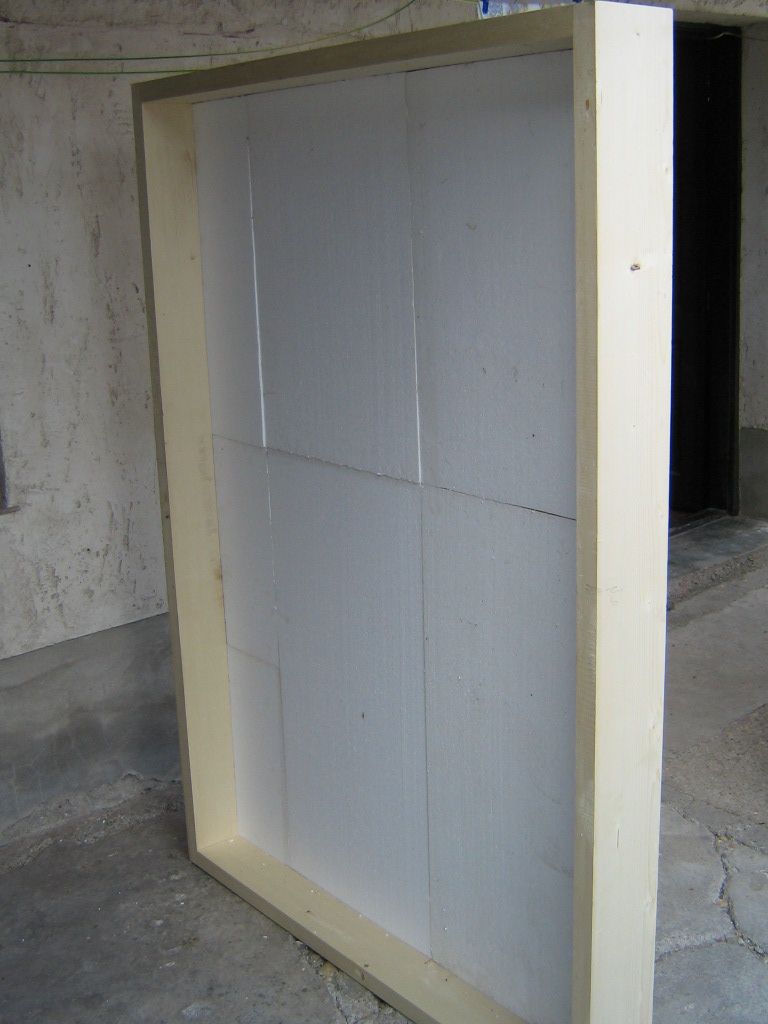

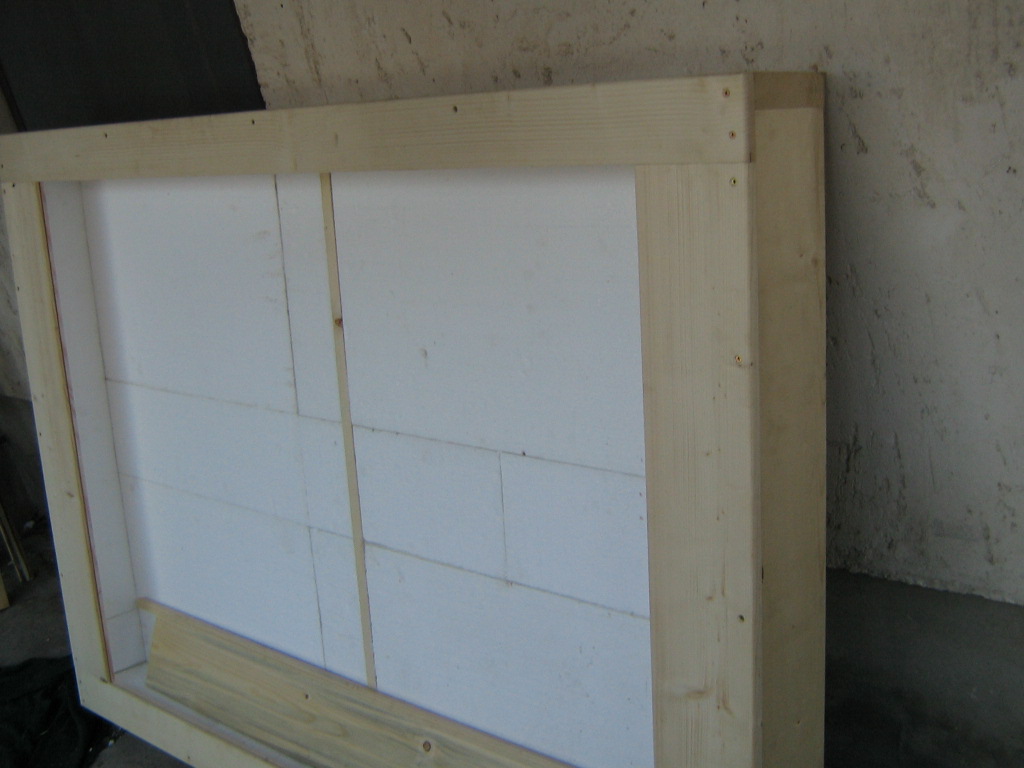

Végül de nem utolsó sorban láthatjátok majdnem készre szerelve a kollektor házat. Azért nincs ki és beömlő nyilásnak még a helye kivágva, mivel még nem sikerült az O.GY. dobozokat elkészítenem. A koli ház belsejében lévő fa léc egy elválasztó elem ami azért fog kelleni hogy középen hosszában megmerevítse az üveg fedést és alátámassza. Ez az elválasztó elem két abszorber oszlop között a szigetelést kivágva egészen a hátlap lemezéig támasztja és fogja meg az ablaküvegeket.

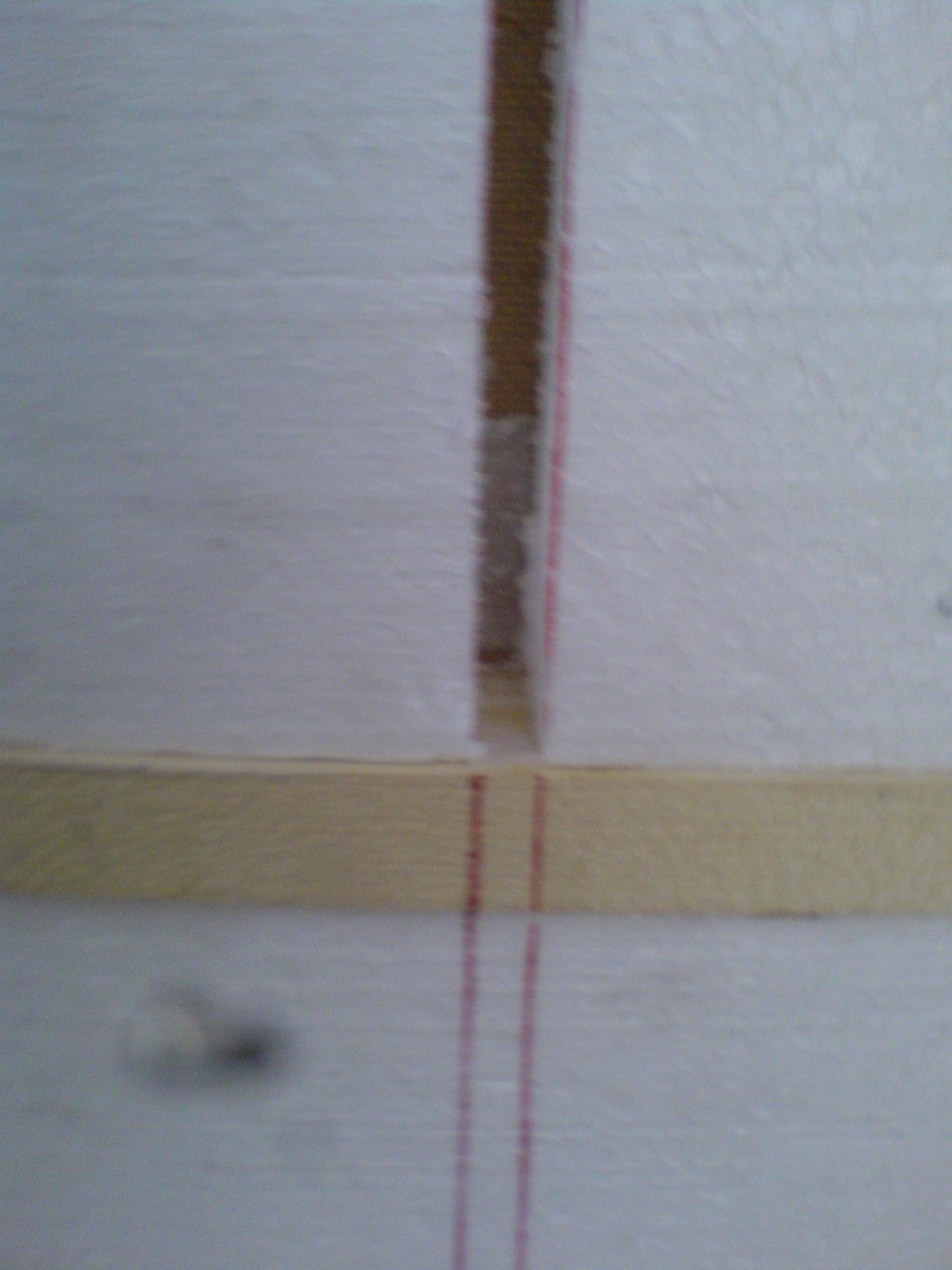

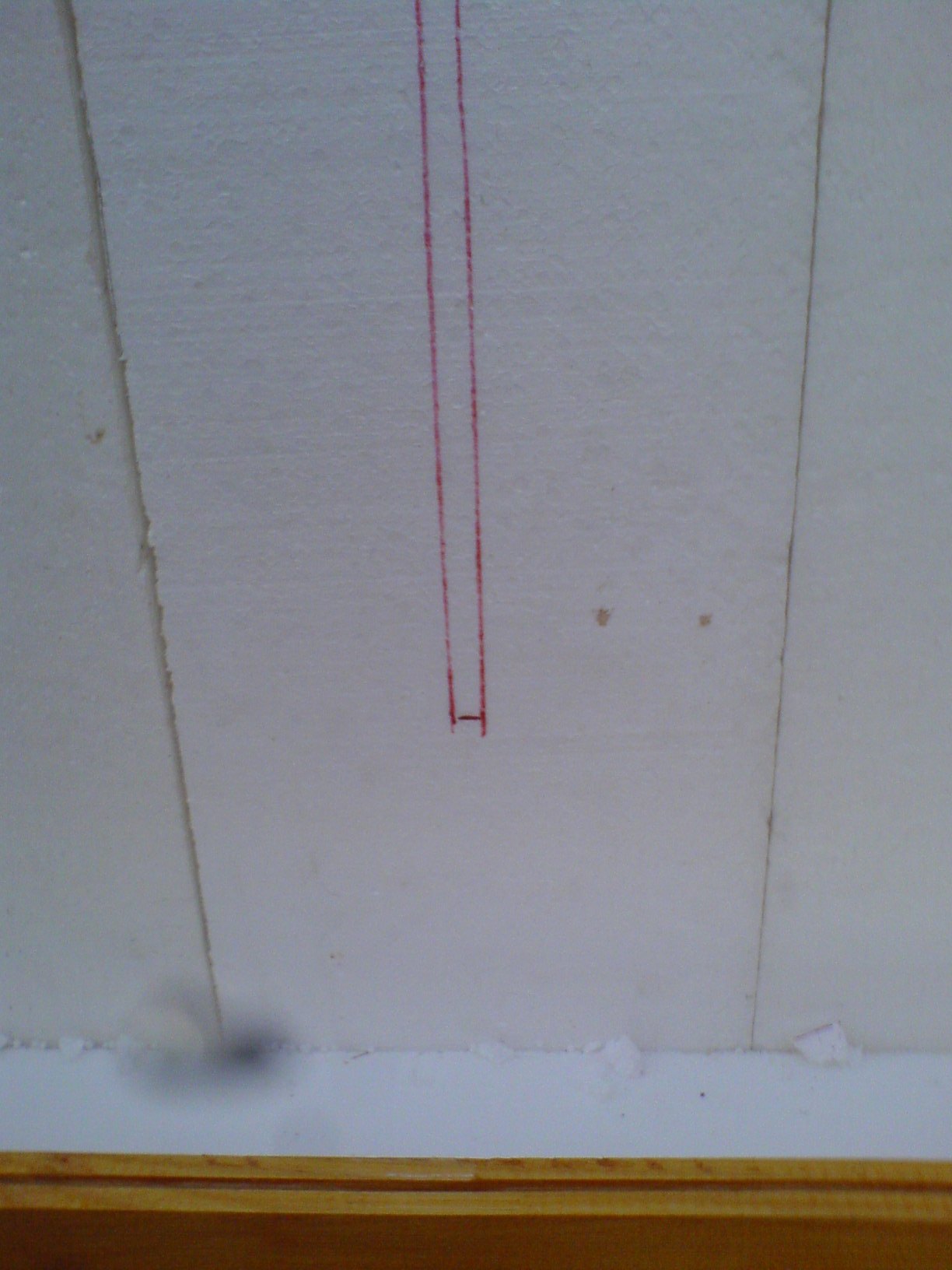

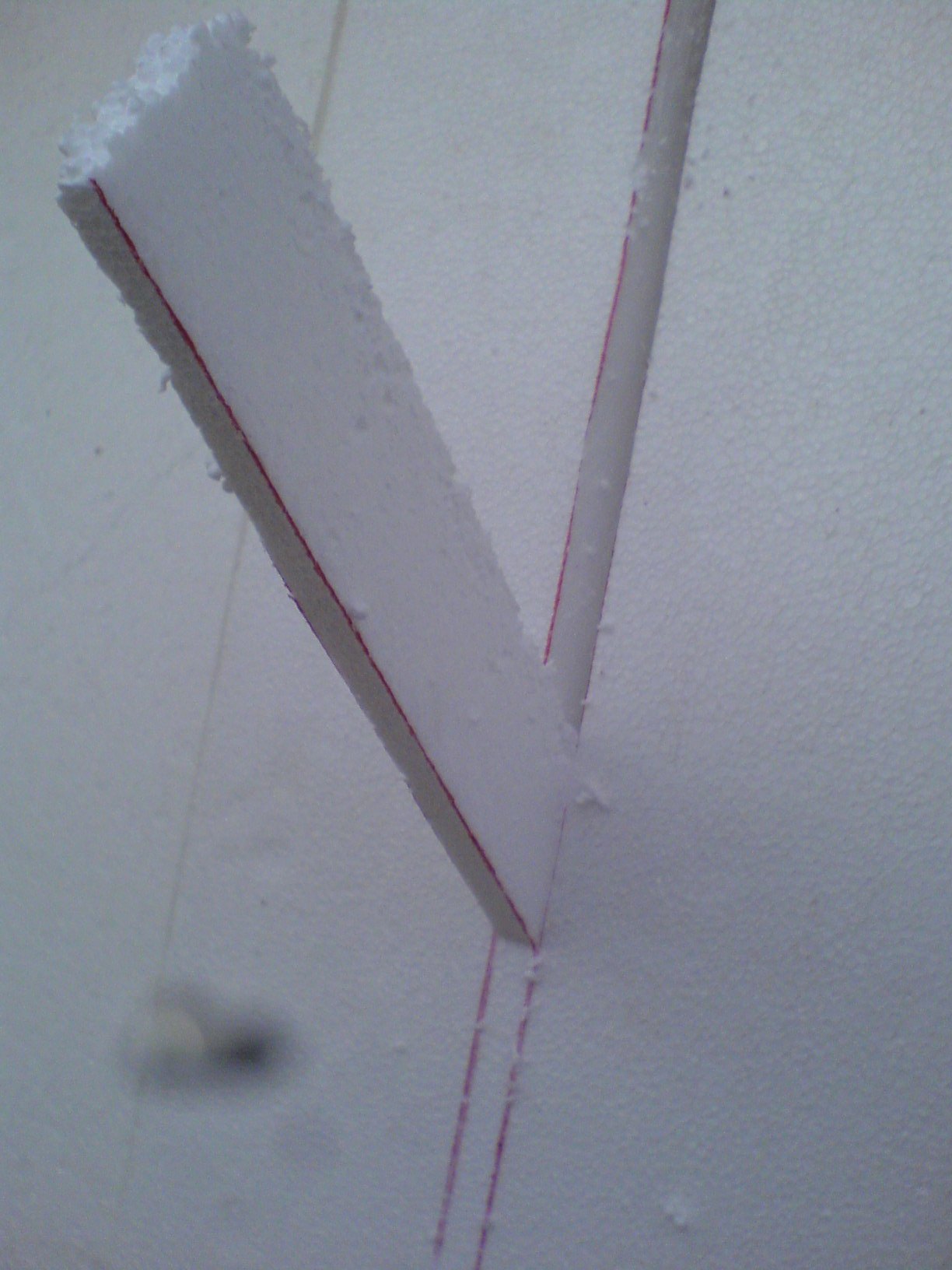

Mivelhogy sikerült az OGY dobozokat elkészítenem, így már hozzáláttam a szigetelés tovább alakításához. Ezeken a képeken azt láthatjátok, ahogyan kijelöltem a középső üvegfedés tartó deszka helyét a szigetelésben!

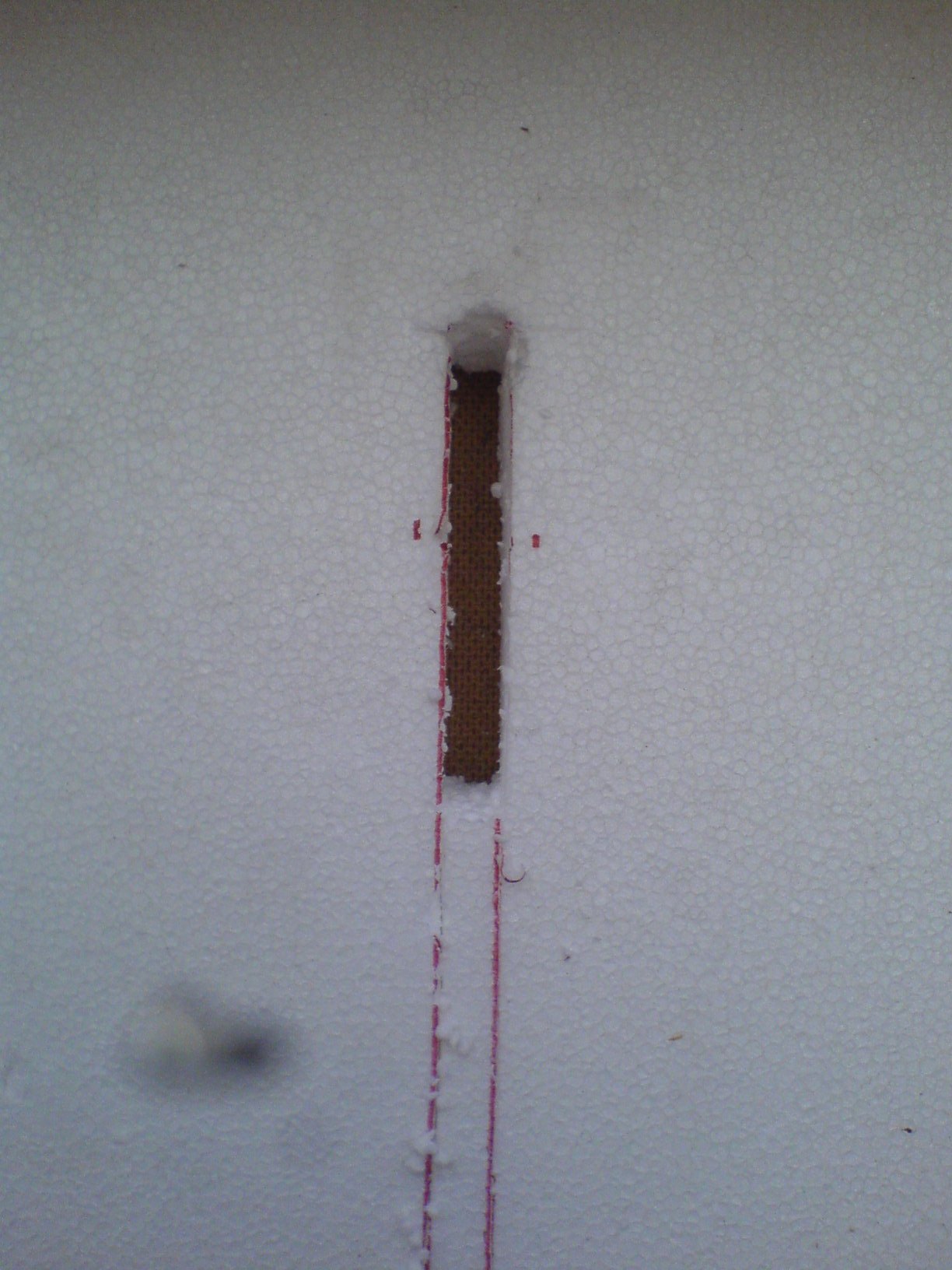

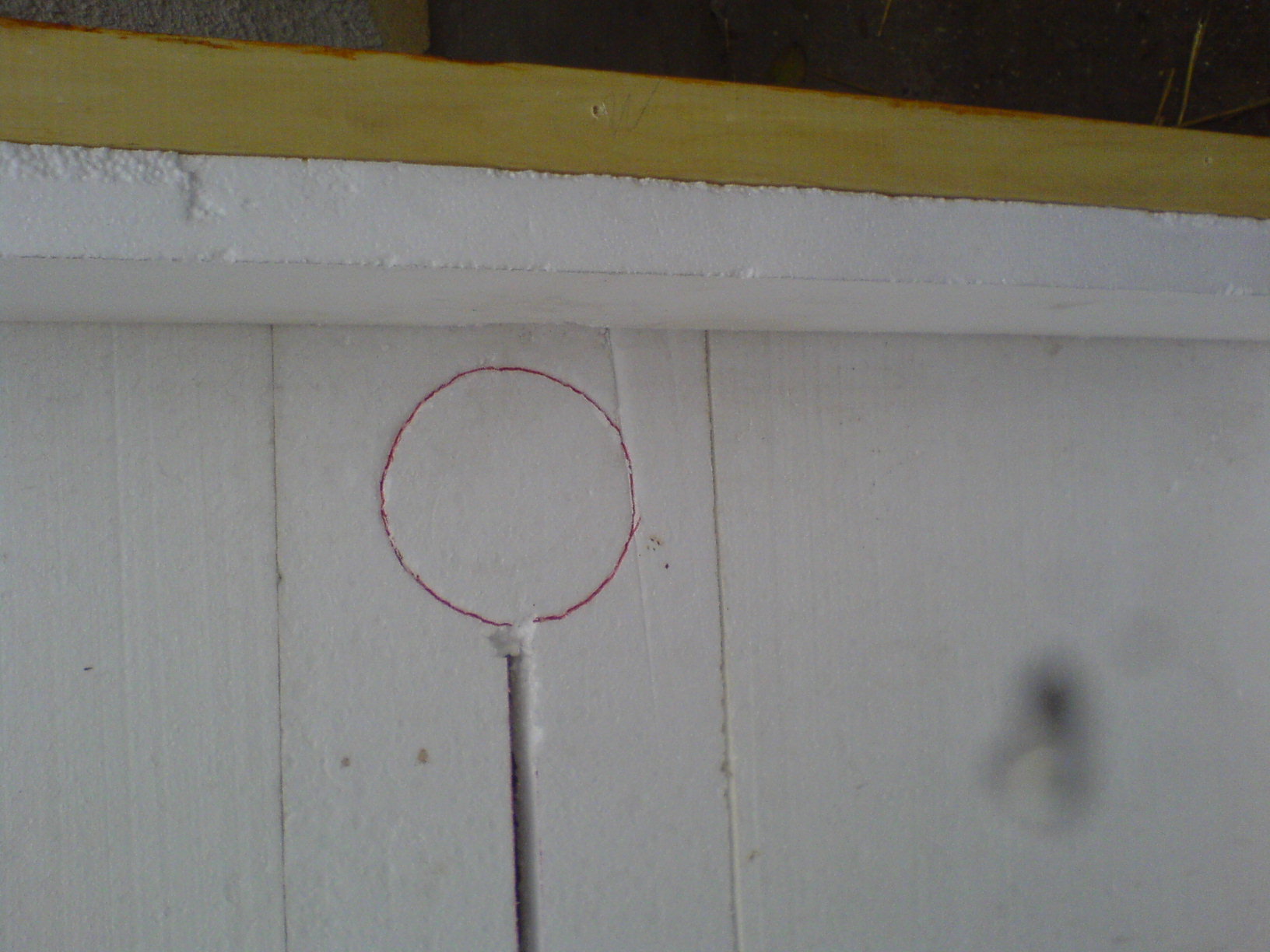

Az OGY segítségével mostmár pontosan ki tudtam jelölni a kiömlőnyílás helyét, majd kivágni!

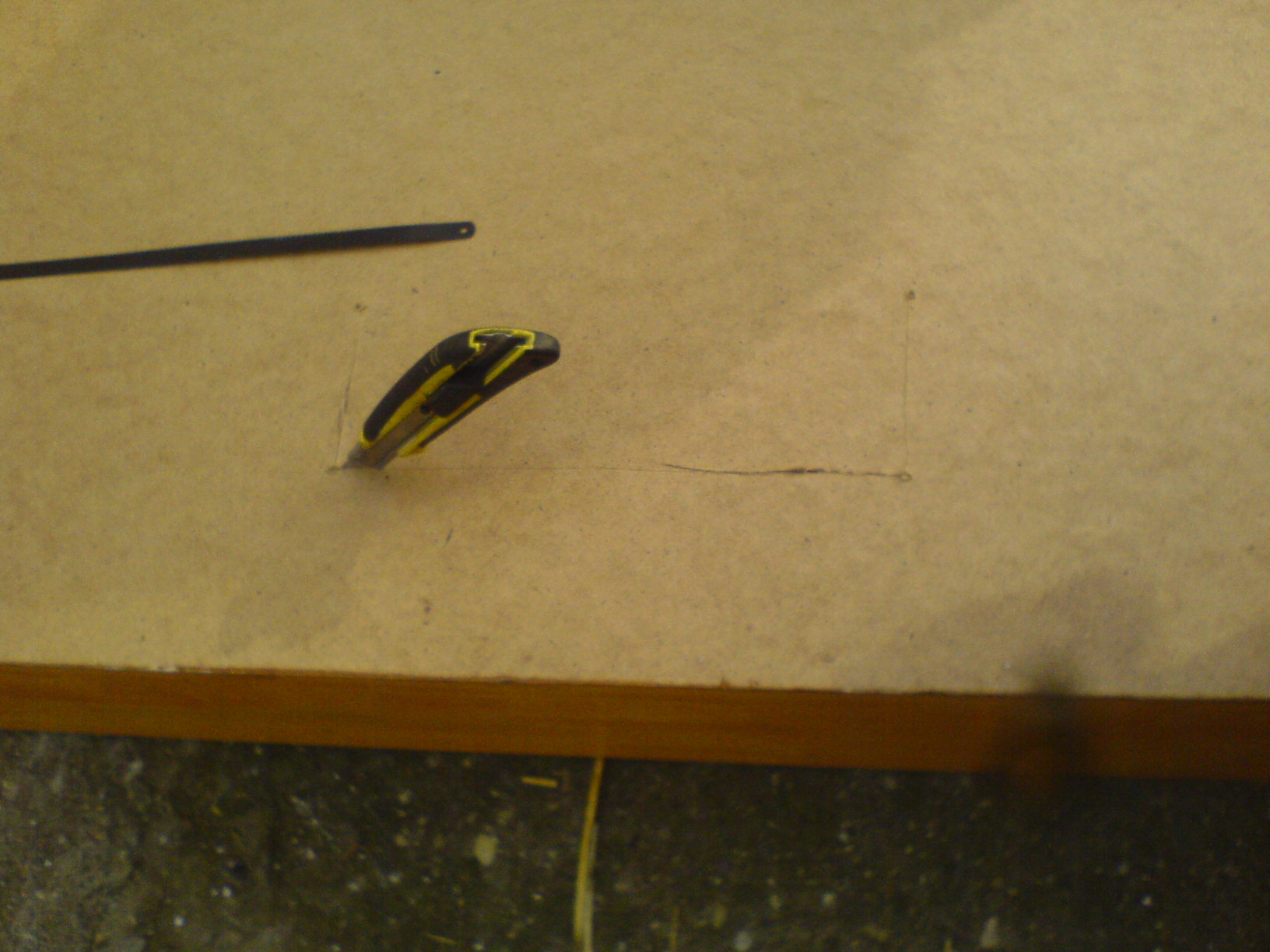

A kollektorház hátsó fala egy 3mm-es faroslemezből van, ami ugyan nagyon puha és hajlékony, de azért 2 szikepengét darabokra tördeltem mire kivágtam a beömlő nyílás helyét! Aztán belémtört a nagy ötlet is, hogy a lemezvágásnál használt rezgőolló lehet jól vinné ezt a 3milis faroslemezt, és a kiömlőnek már így vágtam ki nyílását a faroslemezen! Mondanom sem kell nagyságrendekkel könnyebb volt!
