A II. sz. állítóközpontba visszajelentett nyíltvonali fénysorompók visszajelentései és kezelésük
A II. sz. állítóközpontba vannak visszajelentve az AS684 és AS695 nyíltvonali fénysorompók.
A fénysorompók visszajelentései:

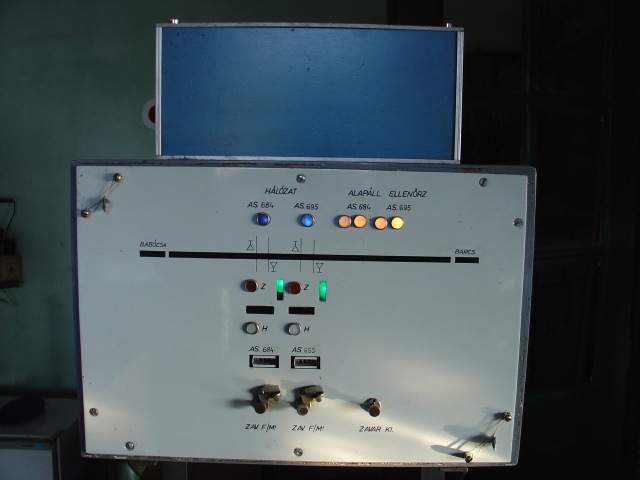

A fénysorompó szabványos állásában a közút felé villogó fehér fényt mutat, a II. sz. állítóközpontban lévő visszajelentő dobozon a megfelelő függőleges helyzetű zöld fénycsík és a megfelelő "ALAPÁLL. ELLENŐRZ." feliratú fehér fényű lámpák folyamatosan világítanak.
Amikor a Barcs vagy Babócsa felől érkező vonat a lezáró szigeteltsínre lép, a közút felé a villogó fehér fény helyett felváltva villogó vörös fény jelenik meg. A visszajelentő dobozon a megfelelő vízszintes helyzetű vörös fénycsík folyamatosan világít, a megfelelő "ALAPÁLL. ELLENŐRZ" feliratú fehér fényű lámpák kialszanak.
Az AS695 fénysorompónak Barcs felől két indító szigeteltsínje van:
Ha a vonat jelzőkezelés mellett halad ki az állomásról, a kijárati blokkmező élesíti az A1 jelű szigeteltsínt, amely az engedélyezett pályasebességnek megfelelő távolságból zárja a sorompót. Ez jelenleg 80 km/ó.
Ha a vonat jelzőkezelés nélkül halad ki az állomásról (a kijárati jelzőblokk feloldása nélkül), akkor az A1p jelű szigeteltsín működteti a sorompót. Ilyenkor a rövid elzárási idő (amely kb. 40 km/ó pályasebességnek felel meg) miatt az AS695 fénysorompót kézi kezeléssel le kell zárni a vonat indítása előtt!
Ha a közlekedő vonat az útátjáróban lévő szigeteltsínen áthaladt, akkor a közút felé újra villogó fehér fényt mutat, a visszajelentő készüléken újra a megfelelő függőleges helyzetű zöld fénycsík világít.
Ha a vonat az ellenkező oldalon lévő lezáró szigeteltsínen is áthaladt, akkor a berendezés újra alapállásba kerül, a megfelelő "ALAPÁLL. ELLENŐRZ." feliratú fehér fényű lámpák újra folyamatosan világítanak.
Ha a berendezésben üzemveszélyes meghibásodás történt, vagy túl sokáig (6 perc) volt lezárva, ill. nem került alapállásba, akkor Zavar jelzés jelenik meg. A megfelelő "Z" felíratú sárga fényű lámpa folyamatosan világít és hangjelzés is hallható, amely a "Zavar ki" feliratú nyomógombbal kapcsolható ki. Zavar esetén a megfelelő "ALAPÁLL. ELLENŐRZ." feliratú fehér fényű lámpák nem világítanak. Zavar idején a fénysorompó a közút felé nem ad jelzést.
Az AS695 fénysorompó időzítő áramkörének időzítése meghosszabbodik, ha a Babócsa felől érkező vonat már érintette az útátjárót és a bejárati jelző Megállj! jelzést ad. Az időzítés a bejárati jelző továbbhaladást engedélyező állásba állításakor újraindul.
Ha a fénysorompó Zavar jelzést ad, akkor a megfelelő "ZAV. F/M!" feliratú nyomógomb megnyomásával meg kell próbálni a zavar feloldását. Sikeres zavaroldásnál a "Z" feliratú sárga fényű lámpa kialszik és kézi lezárt visszajelentés jelenik meg (a megfelelő vízszintes helyzetű vörös fénycsík villog, időszakos kikapcsolhatatlan hangjelzés kíséretében, a közút felé felváltva villogó vörös fény). Ezt a "ZAV. F/M!" nyomógomb újbóli megnyomásával lehet megszüntetni. Ezután a fénysorompó újra Szabad jelzést ad, a megfelelő "ALAPÁLL. ELLENŐRZ." feliratú fehér fényű lámpák újra világítanak.
Ha valamelyik fénysorompó nincs alapállásban, akkor a kijárati jelzőblokk nem oldható fel, a kijárati jelző mellett "Szabad az elhaladás" kézi jelzést kell adni. Ha a fénysorompó nincs alapállásban és Zavar jelzés sincs, akkor a fénysorompót az F. 2. sz. Forgalmi Utasítás szerint kell kezelni.
Ha a fénysorompó Zavar jelzést ad, és azt nem lehet megszüntetni (vagy ha csak alapállás nincs, és nem lehet kézi kezeléssel lezárni a fénysorompót), akkor a vonatszemélyzetet Írásbeli rendelkezésen értesíteni kell a fénysorompó használhatatlanságáról, a kijárati jelző mellett "Szabad az elhaladás" jelzést kell adni, mert a kijárati jelzőblokkot nem lehet feloldani.
A megefelelő "H" feliratú fehér fényű visszajelentés hálózatkimaradáskor, jelzőizzó kiégéskor és olyan meghibásodásoknál jelenik meg, ami a fénysorompó lezárását nem akadályozza. A Hiba jelzés megjelenésekor hangjelzés is hallható, amely a "Zavar ki" feliratú nyomógombbal kapcsolható ki.
Ha a megfelelő "Hálózat" feliratú kék fényű visszajelentő lámpa folyamatosan világít, akkor a fénysorompó áramellátása rendben működik. Áramkimaradásnál a lámpa kialszik és Hiba jelzés jelenik meg.
A fénysorompót a megfelelő "ZAV. F/M!" feliratú nyomógomb megnyomásával lehet kézzel lezárni, ismételt kezeléssel felnyitni. A kézi lezárás ideje alatt a megfelelő vízszintes helyzetű vörös fénycsík villog, időszakos kikapcsolhatatlan hangjelzés kíséretében. A vonat által lezárt fénysorompót kézi kezeléssel nem lehet felnyitni. A kézi kezeléssel lezárt fénysorompó a kézi lezárás időtartama alatti időtúllépéskor nem kerül Zavar állapotba. A fénysorompó a vonatok közlekedésénél általuk vezérelve automatikusan működik, így a nyomógomb kezelésére csak rendkívüli esetben kerülhet sor (kiskocsi közlekedése stb.).
A "ZAV. F/M!" nyomógombok véletlen kezelést gátló szerkezettel és számlálóval vannak ellátva. Csak indokolt esetben, rendkívüli körültekintéssel szabad használni!
|
