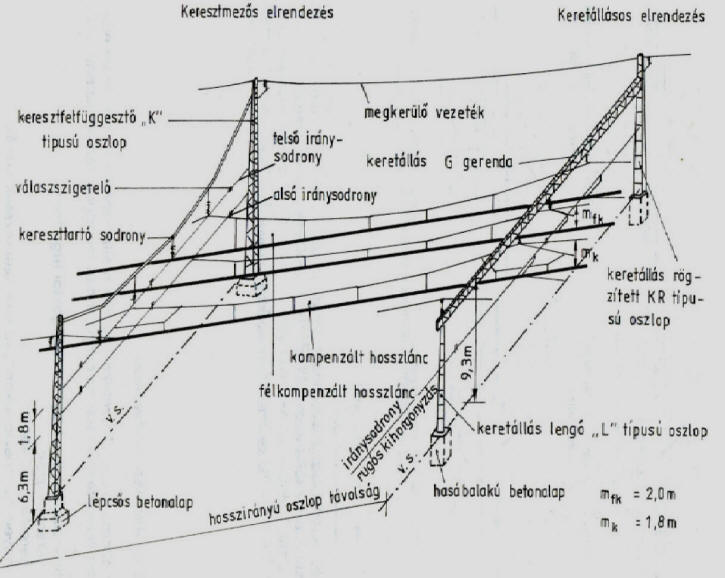

A keresztmezők alkalmazásával több vágány felett feszíthető ki a villamos vezeték.
Szerkezete egyszerű felépítés. Két oszlop; közötte kifeszített parabola melyről függesztők lógnak le melyek a munkavezetéket tartják.
A játékban 3 lépcsőben készíthetjük el e remek szerkezeteket.
Természetesen mind ehhez egy sablon lesz a
segítségünkre, mellyel könnyedén kivitelezhető az egész művelet.
3 féle "csomagban" érhető el a rendszer:
Kulcsszavakkal ezek szétválaszthatóak: "PTS-KMPS"; "PTS-KMPM"; "PTS-KMPL"
Az S (kicsi) rendszert főleg váltókörzetekben célszerű használni majd ha már a vágányok felett járunk akkor jöhetnek a nagyobb M (közepes) ill. L (nagy) rendszerek.
Három fő csoport:
Függőségek
Ezekre az elemekre szüksége van minden oszlopnak. Feltétlen telepítsd fel.
CDP megnevezése/
letöltéseCDP tartalmának leírása dependency Oszlop függőségek.

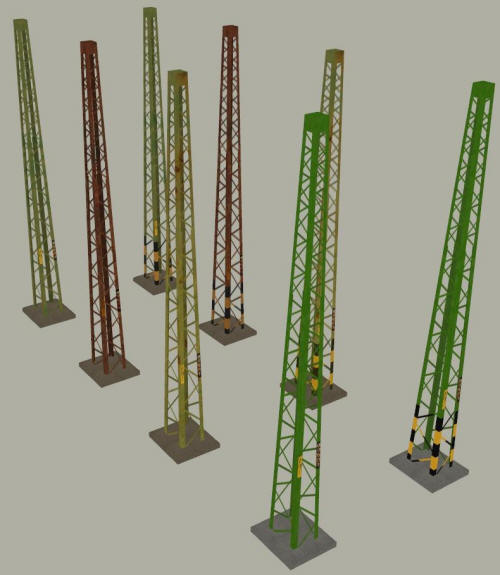

Oszlopok:
Minden oszlop scenery objektum.
- használt, új, régi, rozsdás,
- csíkos és nemcsíkos
- 11m, 12m, 13m, 14m, 16m, 20m, 24m
Az emelt oszlopok +30; +60; +120 cm-es betonnal "scriptes" formában érhetőek el.
CDP megnevezése/
letöltéseCDP tartalmának leírása pylon_k_u01 K oszlop, használt festés 01 széria pylon_k_n01 K oszlop, új festés 01 széria pylon_k_r01 K oszlop, rozsdás festés 01 széria pylon_k_o01 K oszlop, régi festés 01 széria pylon_k_u01yb1 K oszlop, használt csíkos festés 01 széria pylon_k_n01yb1 K oszlop, új csíkos festés 01 széria pylon_k_r01yb1 K oszlop, rozsdás csíkos festés 01 széria pylon_k_o01yb1 K oszlop, régi csíkos festés 01 széria

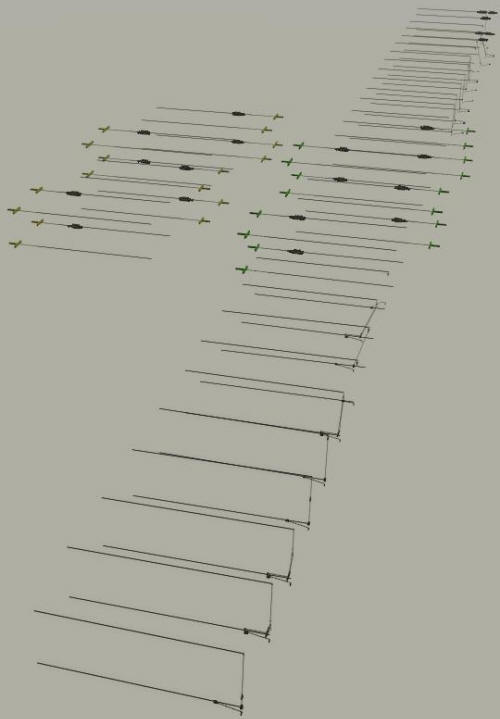

Ami mind három rendszernél egyforma azok az oldalkarok:
A tartókarok spline objektumkok.
A nevük a következő képpen áll össze: "PTS KMA LWA LL(n)".
KMA - keresztmező főcsoport
LWA - oldalkarok csoport
LL(n) - oldalkar fajtájaKulcsszavas kereséshez a "PTS-KMA" használjuk.
Fajtájuk szerint lehetnek:
L (left) drótokhoz - R (right) drótokhoz
- C (center) drótokhoz
- Hosszlánc, fázishatár és kapcsolókhoz
- Hidakhoz "összenyomott" dróthoz
- Oszlophoz csatolható kezdő vagy végpont
- Szigetelés és iránysodronyos
- Dupla karos kivitel (két vezetéket lehet megfogni vele)

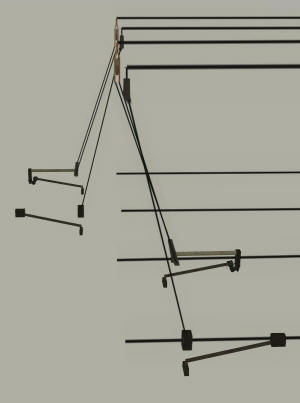

"L" és "R" vezetékhez. Van normál "N" és "Y" nagysebességű vezetékhez való. "L" - balra "R" - jobbra van az oldalkar.
PTS KMA LWA LL(n) - PTS KMA LWA LL(y) - PTS KMA LWA RR(y) - PTS KMA LWA RR(n)

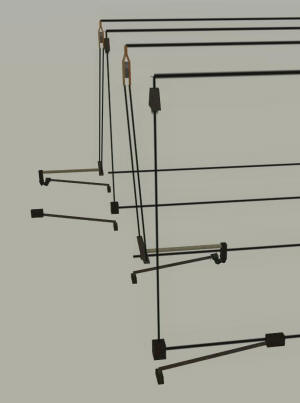

"C" - középre igazított - vezetékhez. Van normál "N" és "Y" nagysebességű vezetékhez való. "L" - balra "R" - jobbra van az oldalkar.
PTS KMA LWA LC(n) - PTS KMA LWA LC(y) - PTS KMA LWA RC(n) - PTS KMA LWA RC(y)

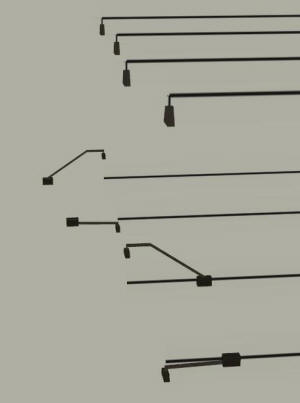

"H" és "U" vezetékhez. A hosszláncoknál és a kapcsolóknál használjuk ezeket.
PTS KMA LWA LH - PTS KMA LWA RH - PTS KMA LWA LU - PTS KMA LWA RU

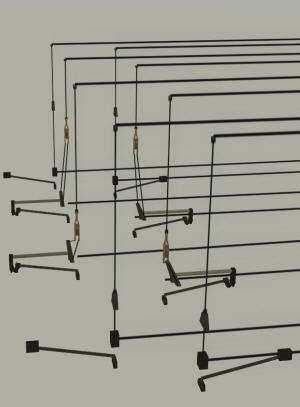

"BT" és "P" vezetékhez. Ezeket hidaknál alkalmazzuk valamint a csak munkavezetékes "P" megoldásnál.
PTS KMA LWA LBT05(n) - PTS KMA LWA RBT05(n) - PTS KMA LWA LBT05(y) - PTS KMA LWA RBT05(y)
PTS KMA LWA LBT10(y) - PTS KMA LWA RBT10(y) - PTS KMA LWA LBT10-P - PTS KMA LWA RBT10-PA BT-s karoknak két fajtája van. Az egyikben csak a munkavezeték felfüggesztése van összenyomva a másikban az iránysodrony is lejjebb van véve.

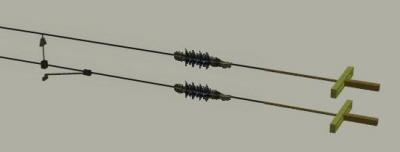

Ahol az iránysodrony van alacsonyabbra véve azon belül van 05 és 10. Ami ugye 50 centire és 100 centire összenyomott. Nevükben ez benne is van. "PTS KMA05 LWA ..." vagy PTS KMA10 LWA ...
Ezeket külön kulcsszóval lehet elérni: "PTS-KMA05" és "PTS-KMA10"Arra kell még figyelni, hogy ha ilyen összenyomott iránysodronyos rendszert készítünk, akkor a parabola elemeit lejjebb kell süllyeszteni mivel a felső iránysodrony is lejjebb került.
BT05-nél ez -110cm, BT10nél -60cm

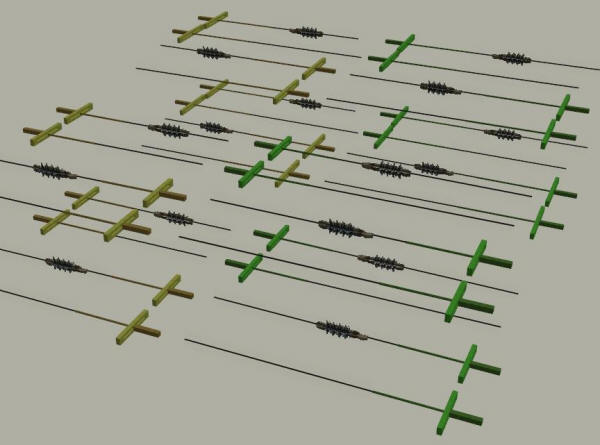

Kezdő és végpontok az oszlopokhoz. Szépen hozzáilleszti a vezetéket az oszlophoz nem csak a levegőben lóg a vége. Létezik használt új és rozsdás, valamint szigetelővel szerelve ill rövid és hosszú felfogatással a különböző magasságú oszlopokhoz.
Nevükben a green (zöld), used (használt) és rusty (rozsdás) ill. az S (rövid) W (széles) lappal szerelt különbözteti meg őket.
PTS KMA LWA new S -END - PTS KMA LWA new S -END sz
PTS KMA LWA new S -START - PTS KMA LWA new S -START sz
PTS KMA LWA new W -END - PTS KMA LWA new W -END sz
PTS KMA LWA new W -START - PTS KMA LWA new W -START sz
Továbbá ugyen az csak used-el (használttal) és rusty-val. (rozsdással)

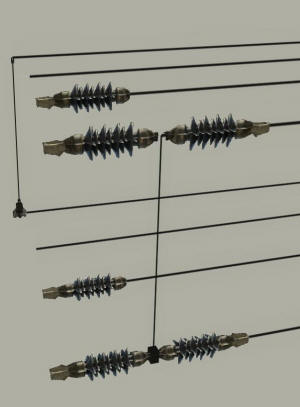

Szigetelések és iránysodronyok. Állomási áramkörök szétválasztásához valamint, hogy ne legyen áram az oszlopokban nélkülözhetetlenek ezek a kiegészítők. Továbbá ha szükség van még egy függesztésre a parabola íve miatt, vagy hogy tudjunk szintet lépni szükség lehet rájuk.
PTS KMA LWA szig-szig - PTS KMA LWA szig - PTS KMA LWA none - PTS KMA LWA I

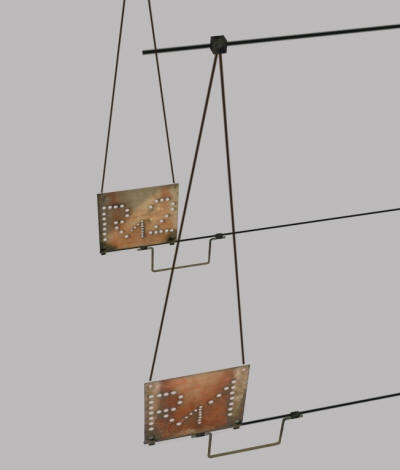

Földelő rúd felakasztását segítő rész és tábla:
PTS KMA LWA fold1, PTS KMA LWA fold2

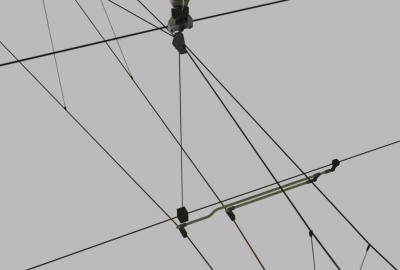

Dupla karos megoldások is készültek.
Segítségükkel két vezeték fogható meg egy porcelán alatt. Váltókörzetben nagy segítség a használatuk. Normál magassághoz és összenyomott BT05 és BT10 -hez egyaránt készültek. Valamint ezek kombinációi is.
CDP megnevezése/
letöltéseCDP tartalmának leírása arm_km Keresztmező oldalkarok. arm_km05 Keresztmező oldalkarok 0,5 méteres magasság. arm_km10 Keresztmező oldalkarok 1 méteres magasság.
Mind a három rendszer más-más néven érhető el, hogy megtudjuk különböztetni őket.
- KMPS - kis rendszer
- KMPM - közepees rendszer
- KMPL - nagy rendszer

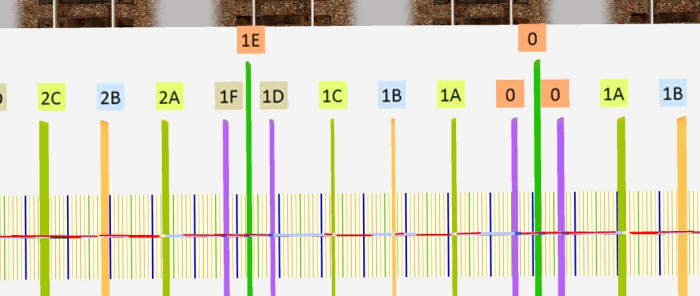

A parabola elkészítéséhez a megfelelő sablon kiválasztására van szükség, melyről leolvasható, hogy melyik elemre van szükségünk. A lépcsők 0 kezdőmagasságról indulnak egészen 8-ig.
Az elemek felépítése a kezdő és vég magasságukból adódik. Részletes ismertetése a parabola elkészítésének az alkalmazás résznél.
CDP megnevezése/
letöltéseCDP tartalmának leírása parabola spline_kmps Keresztmező parabolák, kis rendszer. parabola spline_kmpm Keresztmező parabolák, közepes rendszer. parabola spline_kmpl Keresztmező parabolák, nagy rendszer. Egybeépített parabolák. Használatuk az Alkalmazás résznél van bemutatva.
CDP megnevezése/
letöltéseCDP tartalmának leírása parabola_kmps Keresztmező egybeépített parabolák, kis rendszer. parabola_kmpm Keresztmező egybeépített parabolák, közepes rendszer. parabola_kmpl Keresztmező egybeépített parabolák, nagy rendszer.
