Tervezési hibák elemzése

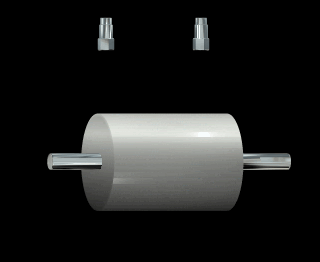

Excentrikus tengely:

Excentrikus tengelyről akkor beszélünk, ha a forgási tengely és a járókerék, csapágy, szíjtárcsa, fogaskerék vagy például a villamos motor forgórészének geometriai középpontja között eltérés van.

Tervezés során semennyire sem megengedett az eltérés, fennállása esetén pl. keréknél ilyenkor lötyögés illetve nyolcas figyelhető meg.

Az eltérés magas rezgéseket kelt és a csapágyak gyors tönkremenetelét okozza. Ez egy tipikus rejtett hiba, ami szétszereléses hibakeresési módszerrel nagyon nehezen kimutatható.

Excentrikusan elhelyezkedő fogaskerék vagy szíjtárcsa fordulati frekvencián növeli a rezgést, ezért alaposabb elemzés nélkül gyakran az egyensúlyozatlansággal tévesztik össze. Az aszinkronmotor tengelyének excentrikus elhelyezkedése az álló- és forgórész között forgásban lévő változó légrést hoz létre. A végeredmény gyakran erős lüktető rezgés. Ennek a hibának a kimutatásához alapos frekvenciaspektrum-elemzésre van szükség.
