LAN kábel bekötése

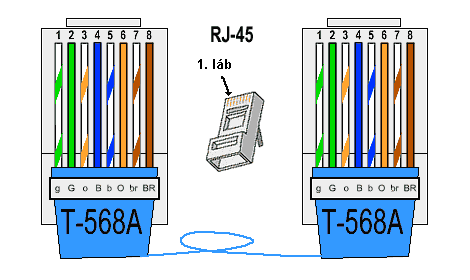

1. A leggyakoribb a mai kor igényeit kielégítő kábel kiosztás T-568A - T-568A (switch-PC, router-PC), az aranyozott érintkezők felöl nézve
|
RJ45 |
Szín |
10Base-T |
1000Base-T |
|
|
1 |
fehér/zöld |
|
Transmit+ |
BI_DA+ |
|
2 |
zöld |
|
Transmit- |
BI_DA- |
|
3 |
fehér/narancs |
|
Receive+ |
BI_DB+ |
|
4 |
kék |
|
Unused |
BI_DC+ |
|
5 |
fehér/kék |
|
Unused |
BI_DC- |
|
6 |
narancs |
|
Receive- |
BI_DB- |
|
7 |
fehér/barna |
|
Unused |
BI_DD+ |
|
8 |
barna |
|
Unused |
BI_DD- |
2. RJ45 kereszt (crossover) bekötés, számítógépek közvetlen összekötésére, az aranyozott érintkezők felöl nézve
|
Kábel eleje |
||
|
RJ45 |
Szín |
|
|
1 |
fehér/zöld |
|
|
2 |
zöld |
|
|
3 |
fehér/narancs |
|
|
4 |
kék |
|
|
5 |
fehér/kék |
|
|
6 |
narancs |
|
|
7 |
fehér/barna |
|
|
8 |
barna |
|
|
Kábel vége |
||
|
RJ45 |
Szín |
|
|
1 |
fehér/narancs |
|
|
2 |
narancs |
|
|
3 |
fehér/zöld |
|
|
4 |
kék |
|
|
5 |
fehér/kék |
|
|
6 |
zöld |
|
|
7 |
fehér/barna |
|
|
8 |
barna |
|

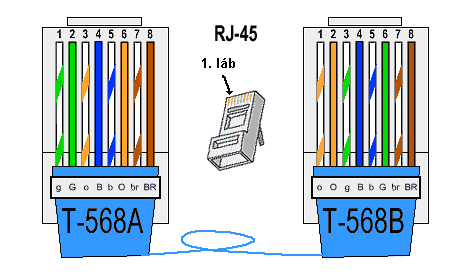

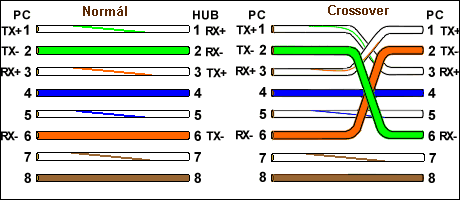

Itt látható a bekötés kapcsolási vázlata:
