Programmable Digital
Ignition
CDI (Capacitive Discharge
Ignition) ignition
A következő gyújtás,
bármilyen 12V-os, (6V-osra is szerelhető feszkétszerezővel) akkumulátorral
rendelkező 2, vagy 4 ütemű egyhengeres tirisztoros (tekercses) jeladóval
rendelkező motorkerékpárra felszerelhető. Kiváló Simson verseny, vagy utcai
gyújtásnak is. Lényeges
teljesítménynövekedés érhető el vele a kívánt fordulattartományokban.
Minden
fordulattartományban egyenletesen húz a motor, ezt az eredményezi, hogy a
röpsúlyos előgyújtás állítással ellentétben ez szoftveresen állítja az
előgyújtást így minden fordulattartományban 98%-os gyújtáspontosság érhető

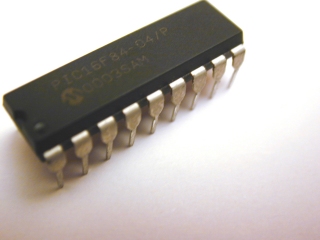

el vele. A 12V tápfeszültség a mikrokontroller működtetéséhez
szükséges! A mikrokontrollernek igazából 5V tápfeszültségre van szüksége.
Ezt egy 78L05-ös típusú stabilizátor állítja elő, melynek a minimális
működtetési feszültsége 6,3V.

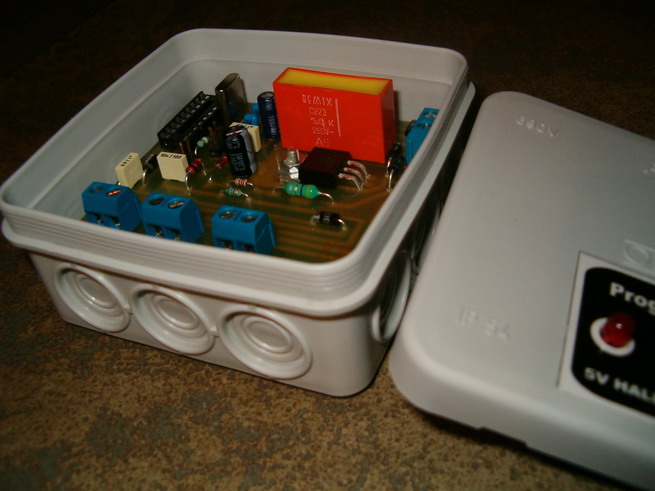

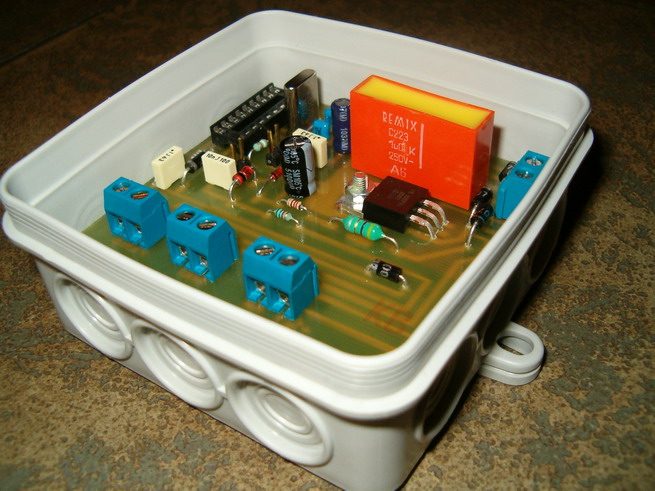

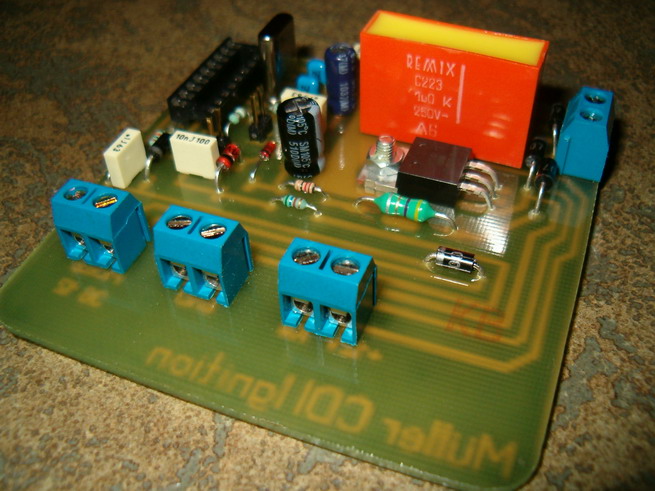

A gyújtásnak van egy
tirisztoros feszültégelőállító tekercs (alternator) bemenete, van egy
tirisztoros (tekercses) jeladó bemenete, egy táp és egy test bemenet és egy
gyútótrafó tápkimenet.
