Horgászladik saját kezűleg

Előkészületek

Ladik tervrajzának az elkészítése. Ezután jött az anyagbeszerzés, majd a szabadság ideje alatt "aktív pihenésként" a csónak megépítése. A ladik elkészült, a sikerdíj több láda sör, amit kétkedő ismerőseimtől nyertem, de a lényeg, hogy ladikom számomra tetszetős, arányos a mérete, jól fekszi a vizet, és könnyű vele evezni. Mondhatnák, hogy minden jó, ha a vége jó, de el kell ismerni, hogy építésekor - tapasztalat híján - voltak gondjaim és hibákat is vétettem. Mindjárt az elején mindenki figyelmébe ajánlom az elsőt. A környéken ugyanis sehol sem kaptam kellő méretű, légszáraz deszkát. Ennek az lett a következménye, hogy a fenék-rész szoros illesztését követő 5-6 nap múlva 3-4 mm-es hézag keletkezett a deszkák között. Ezt a faanyag összeszáradása okozta. A ladik megépítéséhez egyébként az alább felsorolt faanyagok szükségesek.


Anyaglista

10 db 20x200x5000 mm-es, lehetőleg csomómentes deszka. Ezekből 5 db a fenék-, 2-2 db az oldalpalánkokhoz, 1 db 5 cm széles lécekre vágva a hablécekhez, és belülről a bordákra rögzítendő tartólécekhez kell.
Az orr- és fartükör, valamint a bordák elkészítéséhez min. 5x5 cm-es tölgyfa-, akác-, vagy kőrisfa lécből kb. 16 fm-re van szükség. A bordák eltérő nagysága, valamint a ráhagyás miatt a faléceket célszerű a bordadarabok hosszát ideálisan összeadva kiválogatni, vagy méretre vágva megrendelni.

A bordák sarok vasalataihoz 12 db 4x40x300 mm-es laposacélt szereztem be, a felerősítésükhöz pedig 36 db 8x70 mm-es kapupántcsavar szükségesek, a hozzávaló alátétekkel és csavaranyákkal együtt. A palánkok felerősítéséhez én csavart szegeket használtam, a 3,5x50 mm méretűekből 350, a 70 mm-esekből pedig 30 darabot "fogyasztott el" a ladikom. A külső lamináláshoz 9-10 kg poliészter műgyantára, a hozzá való katalizátorra, színezékre és 10 m2 300 g/m2-es üvegpaplanra, 4 l acetonra, valamint két felhordó plüsshengerre és finomszőrű ecsetre volt szükségem. A kis vízi jármű megépítéséhez kör- és dekopírfűrészt, akkus csavarhúzót, szalag- és rezgőcsiszolót, asztalos szorítókat és a szokásos asztalos kézi szerszámokat használtam.


Előmunkálatok

Amennyiben a megvásárolt deszka nem légszáraz, szellős, árnyékos helyen pihentetni kell, hogy kellően kiszáradjon. Felületüket ezt követően vékonyan legyalultam, és a deszkák éleinek egyenességét is ellenőriztem. Ahol erre szükség volt, gyalulva korrigáltam a hibákat.
Ezután a laposvasat 300 mm-es darabokra vágtam. Mivel az elemeket 110 fokos csúcsszögű idomokká kellett összehegesztenem, a darabolást már eleve úgy végeztem el, hogy az első vágás szöge 55 fokos, a következőé pedig a hosszanti élre merőleges volt. Így a darabok összeillesztése már nem okozott különösebb gondot összehegesztésükkor. Hegesztés előtt azonban minden darabnál sablonnal ellenőriztem a szárak azonos szögét. Az így összeillesztett sarokvasat mindkét oldalon összehegesztettem, majd a varratot lecsiszoltam. A vasak sarkánál visszamértem az éleken 20-20 mm-t, és ezeket a sarkokat levágtam. Ezt a műveletet a bordák sarkainál is el kell végezni, mert így a csónak belső oldala és a bordák között kis rés keletkezik, és ezeken a folyókákon az eső, vagy a becsapó víz a mélyebben lévő bordák közé folyhat le. A kész sarokvasak felerősítéséhez a hegesztésnél középen, valamint a szárak két végétől 15 mm-re és a sarkain 8 mm-es lyukakat fúrtam mindegyik sarokvasba.


A ladik bordái

A bordákat - méret szerint - 110 fokos dőléssel (sablonként a sarokvasakat lehet használni) lapolva kell összeragasztani. Célszerű a bordák szárait 2-4 cm-rel hoszszabbra vágni. A bordák és a tükrök oldalsó és alsó éleit a 4. bordától előre és az 5. bordától hátrafelé - a fenék íveltségéhez igazodóan - ferdén rézselve kell lemunkálni, mert a meghajlított deszkapalánkok majd csak így fognak megfelelően a bordákra felfeküdni.

A rézselés mértéke (mm)

Orrtükör	7.	6.	5.	4.	3.	2.	1.	0.
Oldalélekből	12	6	3	0	0	3	4	8
Aljából	9	4	2	0	0	2	3	6

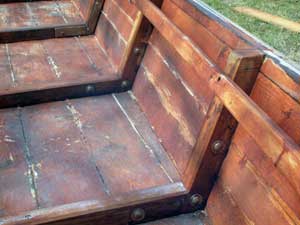

Megvallom, én a tükrök és bordák elkészítését asztalos ismerősömre bíztam. Igaz a költséget ez némileg növelte, de itt biztosra kellett menni, ugyanis a pontos méretű és erős kötésű bordák, tükrök a feltételei annak, hogy a csónak készítése közben ne csavarodhasson el, sőt az erős bordák még a palánkdeszkák esetleges vetemedését is korrigálhatják. Az összeragasztott bordák sarkaihoz illesztve átjelöltem a vasalatok furatait, majd a szükséges lyukakat kifúrtam. A fúrásnál ügyeltem arra, hogy a furatok merőlegesek legyenek. Célszerű az átfúrt bordákra a sarokvasakat azonnal rácsavarozni, mégpedig - csupán csak a rend kedvéért - a fartükör felőli oldalukra.


A palánkok héjkialakítása

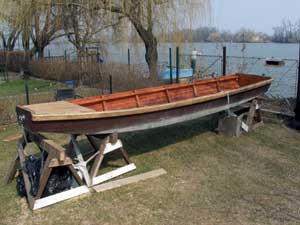

E kényes művelethez 4 db, teljesen egyforma, kb. 600 mm magas bakot szereztem be, amire a csónak anyagát rátéve kényelmesen tudtam dolgozni. (Nem kellemes ugyanis mélyre hajolva, vagy ellenkezőleg, magasra felnyúlva tevékenykedni.) A bakokra kiterítettem 5 fenékdeszkát, és szorosan egymáshoz illesztve több helyen lécek közé szorítva összefogtam valamennyit. Az így kialakított lapra a fartükörtől kezdve - ráhagyva 4-5 cm-t, hogy szegelésnél a deszkák ne repedjenek be - felrajzoltam a bordák helyét, és behúztam a középső deszka hosszanti középvonalát is. A bordák egymástól való távolsága - középvonaluktól mérve - 710 mm. Elvileg a középső deszkaszál is elegendő a bordák beállításához, de biztosabb a párhuzamosságot beállítani, és ellenőrizni 100 cm széles felületen, mint a középső deszka 20 centiméterén.
A középső deszkára három-három felülről behajtott csavarral, felfogattam a bordákat és alulról a tükröket. Sablon alapján fúrtam elő a lyukakat és a bordákon is, így csak arra kellett ügyelnem, hogy a berajzolt vonalaktól egyik borda se térjen el, s hogy a bordák sarka mindkét oldalon a középvonaltól azonos távolságban legyen. A fenékre erősített bordák így még természetesen a 4. és 5. bordától előre, ill. hátrafelé dőltek. A fenék ívelésének beállításakor majd mindegyik függőleges lesz. Az így összeszerelt hajófeneket a 4., 5. borda között egy nehéz betonlappal lesúlyozva rögzítettem. Az orránál, majd a faránál a deszkázott fenék végeit addig emeltem, amíg a bordák és a tükrök nem álltak be függőlegesre. Én téglát, ill. faéket tettem a hajlítás alá. Az orr- és a fartükröt - az ellenőrzés érdekében - felül, kétoldalt egy-egy erős madzaggal is összekötöttem. Amint a hajlítások elérték a kívánt szintet, bejelöltem a felső oldalpalánk rögzítési helyeit.
Először a középső, 4. és 5. bordára fogattam pillanatszorítóval mindkét oldalon a palánkdeszkát, majd fokozatosan a tükrök felé haladva a többi bordákra is így rögzítettem fel. Természetesen a pillanatszorító levétele előtt a deszkákat mindig 2 szöggel rögzítettem a bordákhoz. A szegek beütésekor egy nagyobb kalapáccsal ellent kellett tartanom, hogy az ütés ne terhelje meg a bordát, és ereje is legyen. Ha a bordák vékonyítását jól végeztük el, akkor a deszkák a hajlítás után tökéletesen ráfekszenek a borda külső felületére. Ahol igazításra volt szükség a rézselésen, azt a szorítórögzítés megszüntetése után azonnal elvégezhettem. Ennél a műveletnél szükségem volt segítségre, hiszen a közel 6 méteres deszkákat igazgatni, tartani, rögzíteni és szegelni egyedül nehéz, körülményes.
Hátra volt még az oldalpalánkok tükrökhöz való rögzítése. Ezt is meg lehet oldani nagy méretű pillanatszorítóval, de én a deszkákon átvetett kötél összetekerésével oldottam meg. A tükrökhöz való rögzítéshez 4,2x70-es csavart szegeket használtam, mert a deszka visszahúzó ereje az elején és a végén - az erősebb ívelés miatt - nagyobb. Ellenőrzés után - mert most még volt lehetőségem a kisebb hibák kiigazítására - a felső palánkdeszkákat véglegesen rögzítettem, mégpedig egymástól 5-7 cm-re beütött csavart szegekkel.
Az előbbi műveletek eredményeként egy merev szerkezetet sikerült kialakítanom, amit ezt követően megfordítottam, majd a fenékpalánkok felerősítése következett. A héjburkolat két alsó palánkdarabjának a beszabása nem volt könnyű, ám miután a szélső fenékdeszkákat eltávolítottam, az íveltségét lécre erősített ácsceruza segítségével átmásoltam a bordák élére erősített deszkára, s az anyagvastagság visszamérése után már gond nélkül lefűrészelhettem a feleslegét. Ezután a már ismert módon mindkét oldalon felerősítettem az alsó palánkdeszkákat.
Vita tárgyát képezheti, hogy nem biztonságosabb-e a kötések teherbírása miatt az oldalpalánkot szegelni a fenékdeszka élére. Amatőr lévén azonban sokkal nehezebbnek tűnt számomra a ladik fenékdeszkáinak pontos alakra szabása, mint az alsó oldalpalánkok fenékhez igazítása. A deszkákat először a középső, 4. és 5. borda mellett szegeltem az oldalpalánkok élére, mégpedig mind a két oldalon egyszerre, pontosabban egymást követően. A szegelést - ügyelve arra, hogy az illesztés szoros maradjon - a jobb- és a baloldalon is ennek megfelelően végeztem el. A továbbiakban a haladási sorrend a következő volt: 3., 6., 2., 7. borda, majd a far- és végül az orrtükör melletti részek következtek. A fenékpalánkok túlnyúló részeit lefűrészeltem, az oldalak ívéhez igazodva szintbe gyalultam, lecsiszoltam.


Egyéb szerelvények

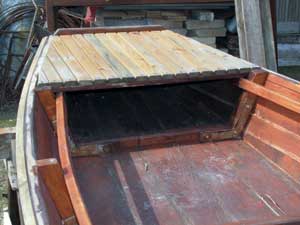

A csónaktestet újra a fenekére állítva helyeztem el a bakokra, majd levágtam a bordák palánkon túlnyúló részét, és helyére szereltem a két hablécet. Ezek a palánkok felső élét védik a különféle verődésektől, és egyben meg is erősítik a ladik felső részét. A felső élüket összegyalultam a palánkok szélével, majd enyhén le is kerekítettem a külső sarkokat. Mivel én az orrtükröt úgy alakítottam ki, hogy 2-3 cm-rel magasabb volt a palánk vonalánál, a ladik orrára, az első bordáig lambéria lécekből leemelhető fedélzetet készítettem, és az így kialakított tárolót - a vizet járva - jól ki tudom használni. Én a bordák felső részére még belülről is felfogattam egy-egy 20x50 mm-es lécpárt, ami részben a csónak kiemelésekor bizonyult hasznosnak, de e lécekre bármit, halszákot, horgonyláncot stb. rá tudok kötni. E két léc a bordák felső végétől 20 mm-re lejjebb van. A lábrácsot, vagy taposódeszkát a fenékbordákra helyezve, három darabból, kiemelhető kivitelben készítettem el. A 80-100 mm széles deszkadarabokat a bordák mellé, illetve azokra illeszkedő 20x40 mm-es hevederlécekkel, deszkánként két-két facsavarral fogattam egymás mellé. Az ülésdeszkát 200 mm széles deszkából szabtam ki, és a belső hossztartó lécre ültetve, egy-egy, a léc mögötti résbe illeszkedő hevederléccel tettem elmozdulás ellen védetté. A fa megmunkálásával végeztem, lényegében a csónaktest készen volt, most már csak a külső laminálás és a belső részek felületkezelése volt hátra.


Műgyantás laminálás

A poliésztergyanta "ellenségei" a nedvesség, és a nem megfelelő hőmérséklet. Köztudott, hogy a műgyanta 20 °C-nál alacsonyabb hőmérsékleten lassan, rosszul szilárdul, 30 °C-nál nagyobb melegben pedig túl gyorsan köt, ami feldolgozási problémákat okoz. Két lehetőségem volt, vagy zárt helyen pld. garázsban kell elvégzem ezt a munkát, vagy kivárom, hogy az időjárás megfelelő legyen. Mivel szabad ég alatt szándékoztam dolgozni, már jó előre beszereztem egy nagy méretű takarófóliát, ezzel letakarva védtem a nyers csónaktestet a nedvesség ellen. A laminálásra ugyanis csak a teljesen légszáraz fafelületek alkalmasak. A műgyanta kb. 20-30 perces gélesedési ideje miatt olyan műanyag edényt használtam, amelyben folyamatosan tudtam az anyagot keverni, és a felhordó henger is belefért. A hengert minden felhordás után azonnal kimostam acetonnal, mert máskülönben hamar bekötött volna. Mivel új csónakra elég 300 g/m2 súlyú üvegpaplanból egy rétegű laminátot készíteni, ilyen anyagból szabtam ki a szükséges darabokat. Az üvegpaplanból először a fenékre, majd az oldalakra szabtam ki a szükséges darabokat. Az átfedésekre 5-7 cm-t hagytam rá, majd a kiszabott anyagokat lazán feltekertem, és megjelöltem a kezdővégeiket.
A laminálás előtt célszerű a fafelületeket tapadó alapozó lakkal bekenni. Ez az anyag mélyen behatol a fa rostjai közé, és kiváló tapadást biztosít a poliésztergyanta számára. Ha az alapozást követő 3 órán belül nem készül el a laminálás, akkor az alapozóra mindenképpen célszerű felvinni egy réteg gyantát, így a munka bármikor folytatható. Előkészületként kb. 0,5-1 kg gyantát kevertem be, hogy a gélesedési idő előtt fel tudjam dolgozni. A keverőedénybe öntött gyantát összekevertem a katalizátorral, és alaposan elkevertem. A gyantát egyébként célszerű úgy megvásárolni, hogy abba már a színezőanyagot is keverjék bele. Ebben az esetben az alapanyagot még kiöntés előtt fel kell keverni, mert a színezék leülepedik az aljára. A felhordó hengerrel először a hajófenék 60-80 cm-nyi felületén terítettem fel a gyantát, majd ráhelyeztem az üvegpaplant. Ezt a részt egyenletesen, légbuborékmentesre hengereltem. Mindjárt az elején elkövettem egy hibát, ugyanis a felhordó plüsshengert nitro-hígítóval mostam ki aceton helyett, így a hígítóban levő olaj hatására a kötés közben kisebb-nagyobb kráterek keletkeztek. A hibát acetonos átmosással és új gyantaréteg felhengerelésével korrigáltam. A szerszámok kimosására csak ipari acetont szabad használni, s ezt nagyon ajánlatos megfogadni, mint ahogyan azt is, hogy a hengert minden szakasz felgyantázása után alaposan ki kell mosni, hogy a már gélesedő szemcsék ne kerülhessenek a frissen felhengerelt gyantarétegbe.
Hamar rájöttem arra is, hogyha erősen nyomom a hengert, a szövedék anyaga megnyúlik, ráncosodik. Ezt gyengédebb áthengereléssel kerültem el. Így 60-80 cm-es szakaszokban haladva lamináltam végig a csónak fenekét. Arra nagyon ügyeltem, hogy a műgyanta teljesen átitassa az üvegpaplan rostjait, és felülete egyenletesen sima legyen. Az erősen ívelt részeken a paplan szélét ollóval bevagdostam, hogy a felületen ne keletkezzenek gyűrődések. A ladik oldalát, és a tükröket is az előzőkhöz hasonlóan borítottam be, a ráhagyásokat mindenhol az éleken áthajtva hengereltem le. Így nemcsak a leválás esélye lett minimális, hanem a sarkok, élek szilárdsága is nőtt. Miután az üvegpaplant rádolgoztam a külső héj felületére, 1-2 órányi pihenő után újból műgyantát hengereltem rá. Ezt a réteget folyamatosan és vastagabban terítettem fel az előzőnél, így a paplan elemi szálait már teljesen elfedte. Ezzel a réteggel kiegészítve a műgyantabevonat felülete fényes és sima lett. A külső, laminált felületek védelmére gel-coat gyantaréteget nem feltétlenül szükséges felhordani, ám mivel ez szívós és kemény bevonatot képez, célszerű alkalmazni. A felhordásához puhaszőrű ecsetet kell használni.


A natúr fa felületkezelése

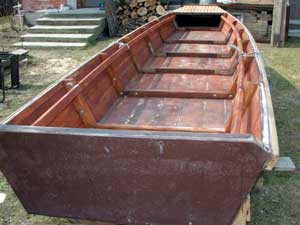

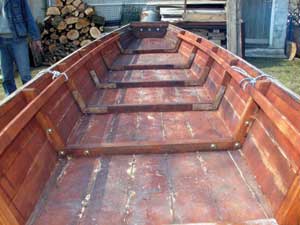

A ladik laminálását követően vártam két napot, majd a fenekére állítva, belül még natúr felületeit lenolajjal kétszer átkentem. E célra a favédő lazúrok is megfelelőek, ha használaton kívül nyílt téri tárolás esetén a csónak fordítva, fenékkel felfelé lesz tárolva. Nagyon ügyeltem arra, hogy a hajótér minden rejtett zugába jusson kellő mennyiségű impregnáló szer, mert az ilyen helyek gombásodási gócok lehetnek a későbbiek folyamán.
A gyanta teljes szilárdulása 5-7 nap, eddig vártam a vízrebocsátással. Nehéz volt kivárni, de nem tehettem mást! Utána már csak a ladik egyedi "hajózási" sajátosságait kellett kiismernem ahhoz, hogy partmentiből igazi ladikos horgásszá avanzsálhassak.
