HARDVER INFO: CP1E- E20SDR-A |
|
CPU: 11 INPUT ; 8 OUTPUT |
|

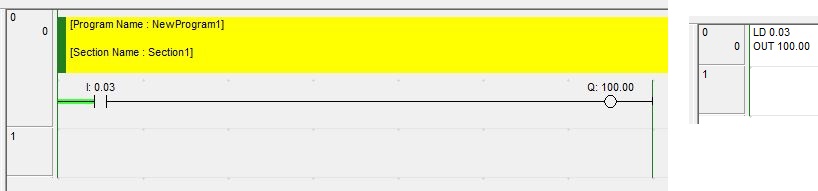

1.. Program: Nyomógomb (záró érintkező) és kimenet |
|
Leírás: A lámpa addig világít míg a nyomógomb le nyomva tartjuk. 1. és 2. program lehet egymás inverze is. |
|
|
|
|

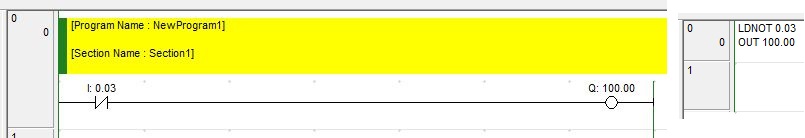

| 2. Program: Nyomógomb (bontó érintkező) és kimenet |
| Leírás: A lámpa addig világít míg a nyomógomb le nyomva tartjuk. |
|
|
|
|

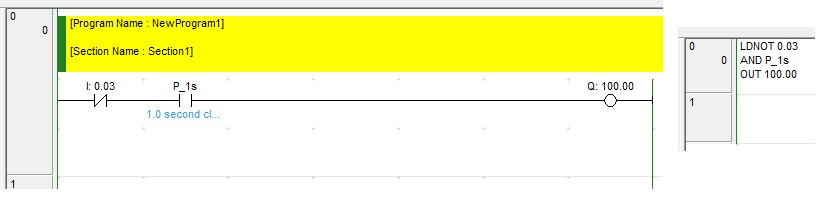

| 3. Program: Nyomógomb és fél másodperces villogtatás és kimenet |
| Leírás: A lámpa addig villog míg a nyomógomb le nyomva tartjuk. |
|
|
|
|
| 4. Program: Nyomógomb és fél másodperces villogtatás és kimenet |
| Leírás: A lámpa addig villog míg a nyomógomb le nyomva tartjuk. |
|
|
|
|

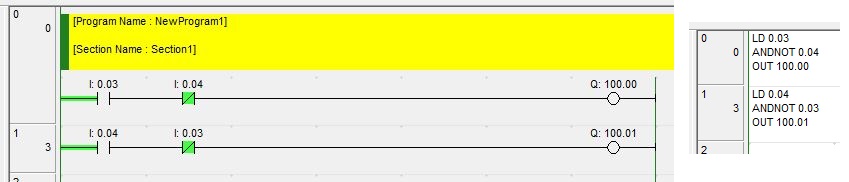

| 5. Program: Vagy A vagy B |
| Leírás: Vagy az egyik lámpa vagy a másik lámpa világit. |
|
|
|
|
| 6. Program: Egyszerű öntartás |
| Leírás: Egyik gomb bekapcsol és bekapcsolva marad míg a másik nem bont. |
|
|
|
|

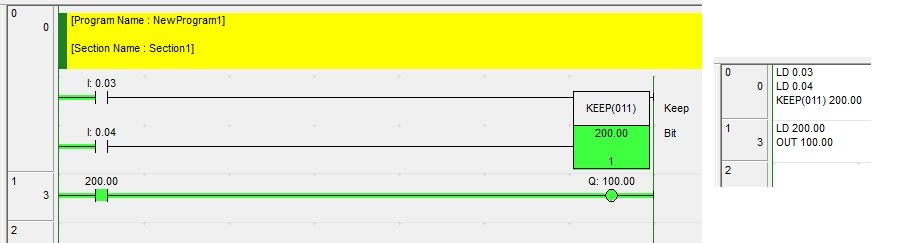

| 7. Program: Egyszerű öntartás SR taggal |
| Leírás: Egyik gomb bekapcsolja a Merkert és bekapcsolva tartja míg nem jön a Reset jel. A Set a domináns. |
|
|
|
|
| 8. Program: Egyszerű öntartás RS taggal |
| Leírás: Egyik gomb bekapcsolja a Merkert és bekapcsolva tartja míg nem jön a Reset jel. Reset a domináns. |
|
RS tag nincs Omron PLCnek. |
|
|

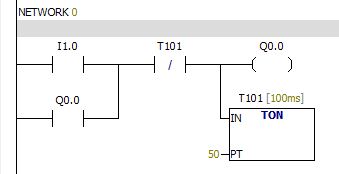

| 9. Program: Időzítés öntartással |
| Leírás: I0.3 megnyomása után a lámpa 5 másodpercig világit. |
 |
|
|
| 10. Program: Időzítés öntartással SR taggal |
| Leírás: I0.3 megnyomása után a lámpa 5 másodpercig világit. |
|
|
|
|

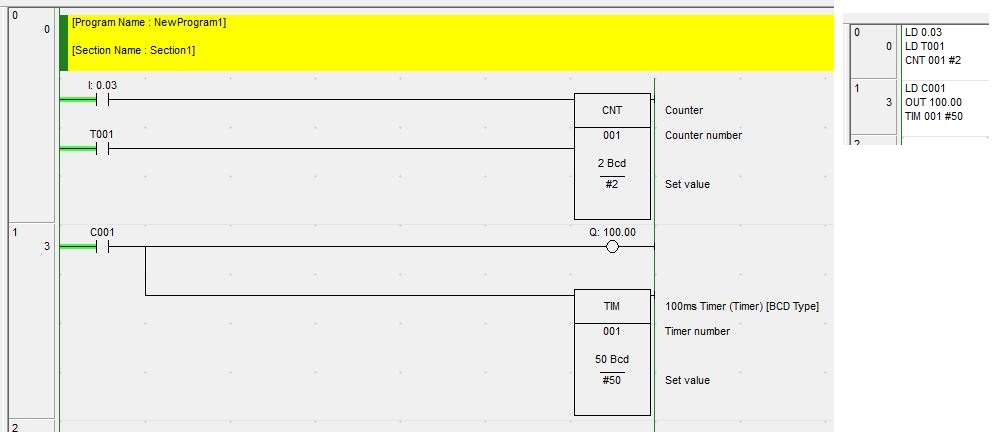

| 11. Program: Számlálásl |
| Leírás: Ha a I1.0 kétszer megnyomása után a lámpa bekapcsol és 5 másodperc után kikapcsol. |
|
|
|
|
| 12. Program: Számlálásl 2.0 |
| Leírás: Számoljunk el három ig. 1. megnyomásra piros 2.ra fehér 3. ra zöld lámpa kapcsol be. A zöld bekapcsolása után 5 másodperc elteltével kikapcsol. |
 |
|
|

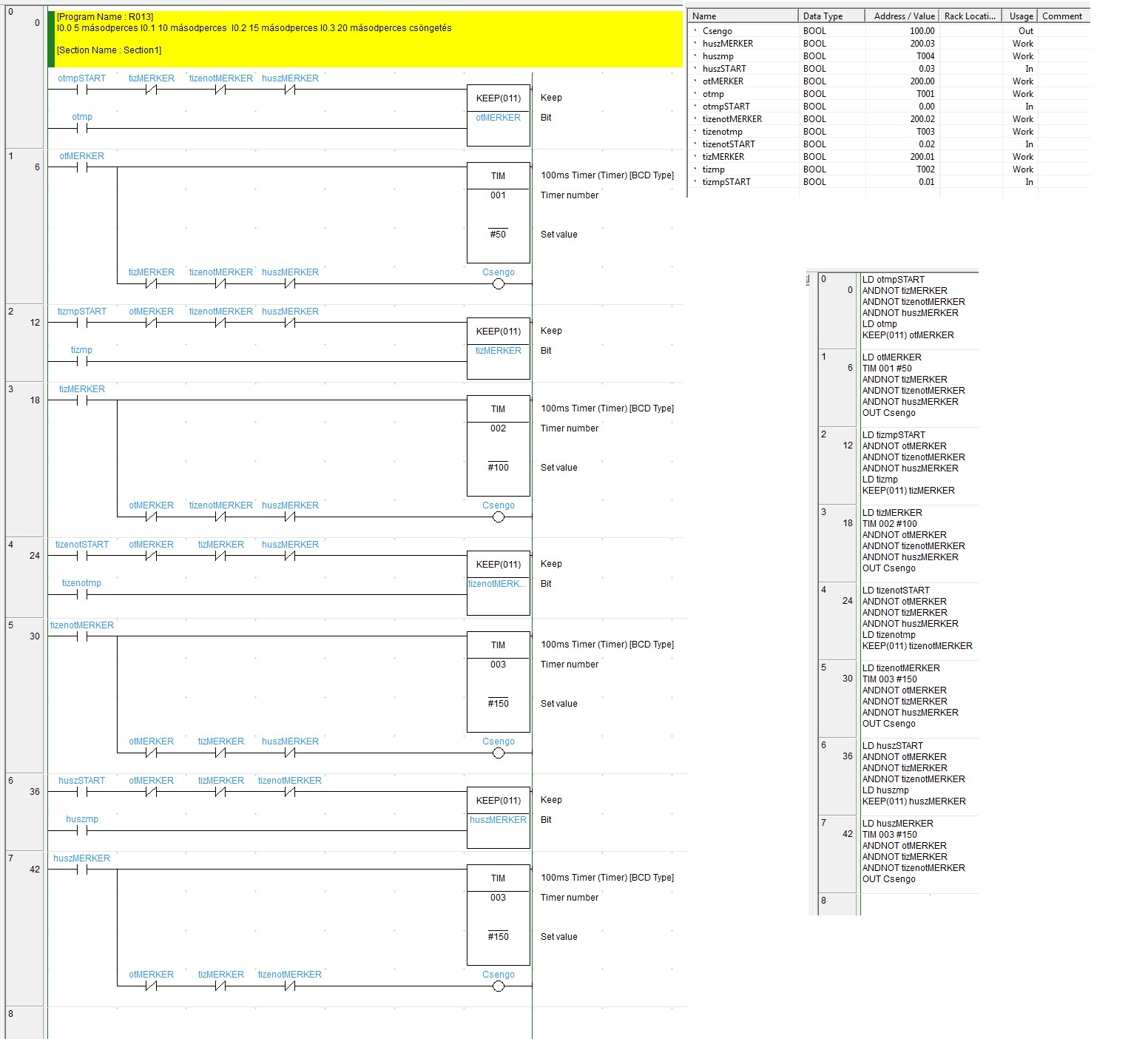

| 13. Program: Csengetés 4 időzítős |
| Leírás: I0.0 megnyomása esetén 5 mp csöngetés , I0.1 megnyomása esetén 10mp , I0.2 15mp csengetés , I0.3 megnyomása esetén 20mp csengetés következik. |
 |
|
|
