HARDVER INFO: CPU312C : 312-5BD01-0AB0 ;SM323 : 323-1BH01-0AA0 |
|
CPU: 10 INPUT ; 6 OUTPUT ;; BŐVÍTŐ: 8 INPUT ; 8 OUTPUT |
|

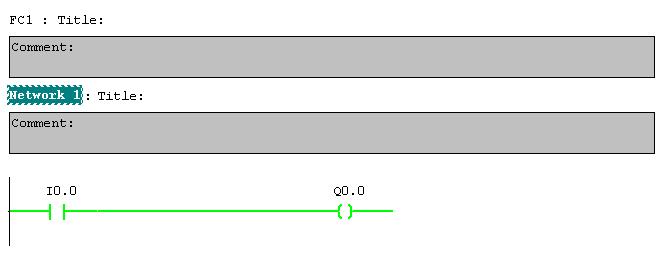

1.. Program: Nyomógomb (záró érintkező) és kimenet |
|
Leírás: A lámpa addig világít míg a nyomógomb le nyomva tartjuk. 1. és 2. program lehet egymás inverze is. |
|
|
|
|
|
|

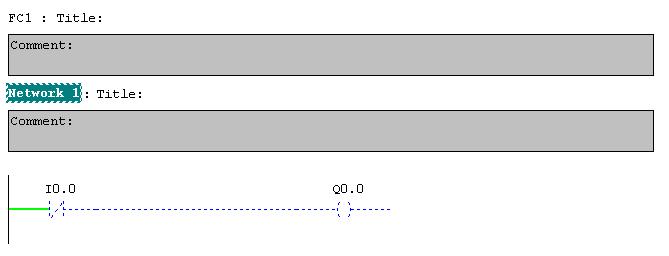

| 2. Program: Nyomógomb (bontó érintkező) és kimenet |
| Leírás: A lámpa addig világít míg a nyomógomb le nyomva tartjuk. |
 |
|
|

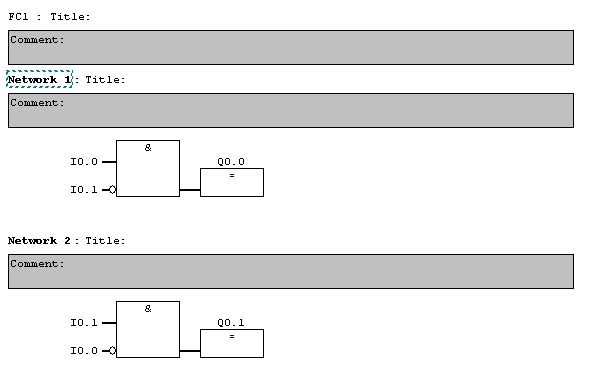

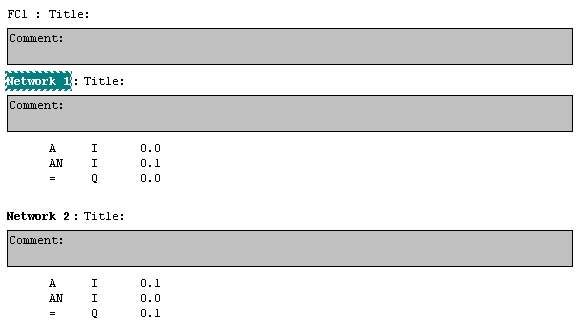

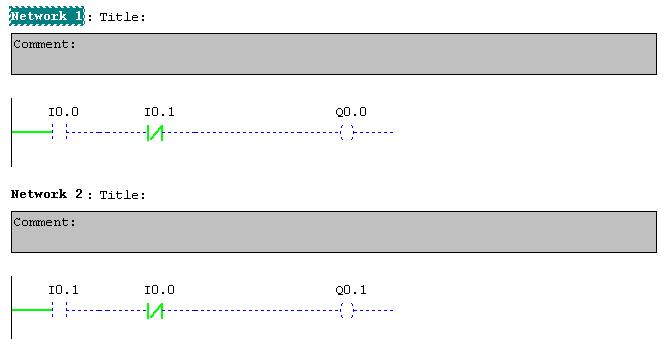

| 5. Program: Vagy A vagy B |
| Leírás: Vagy az egyik lámpa vagy a másik lámpa világit. |
 |
|
|
|
|
|
|

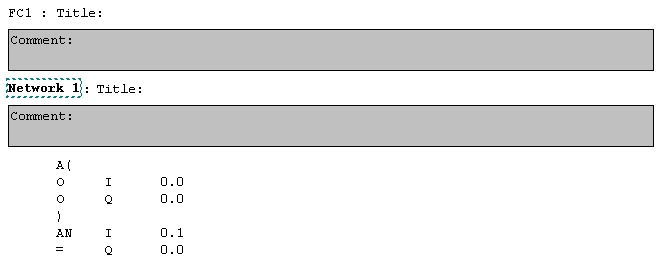

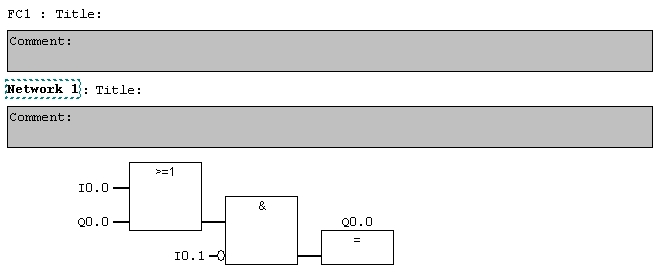

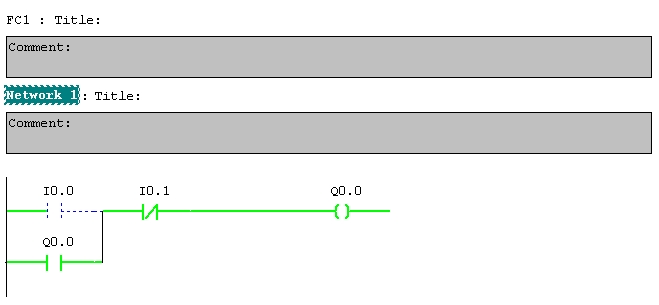

| 6. Program: Egyszerű öntartás |
| Leírás: Egyik gomb bekapcsol és bekapcsolva marad míg a másik nem bont. |
 |
 |
 |
|
|

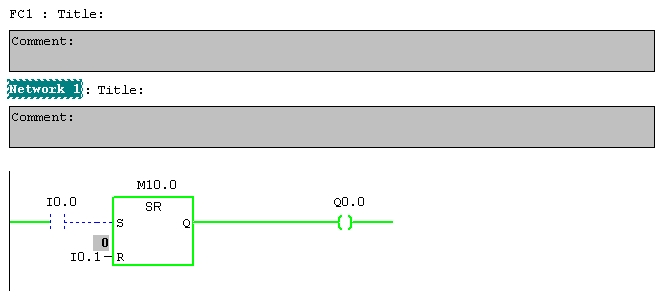

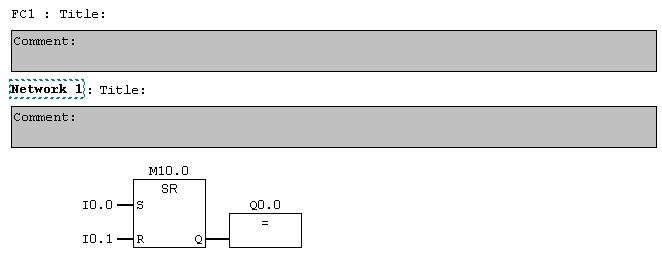

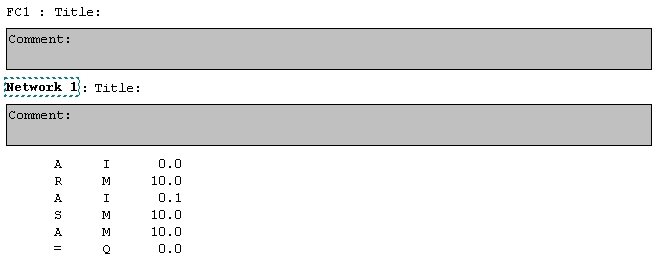

| 7. Program: Egyszerű öntartás SR taggal |
| Leírás: Egyik gomb bekapcsolja a Merkert és bekapcsolva tartja míg nem jön a Reset jel. A Set a domináns. |
 |
 |
 |
|
|

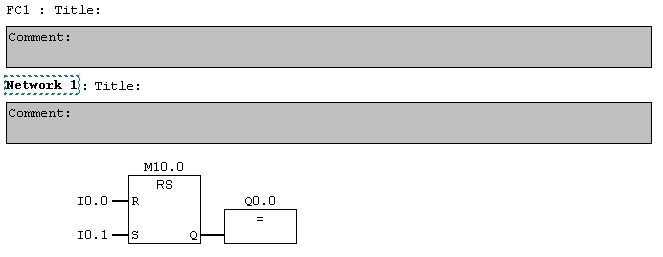

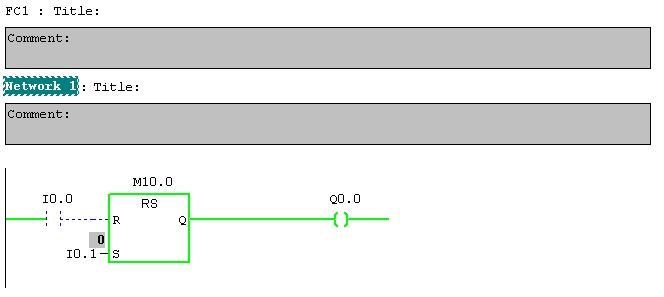

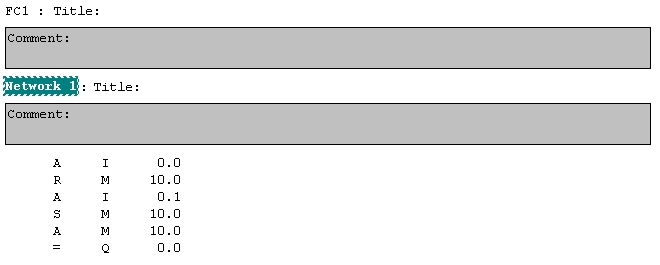

| 8. Program: Egyszerű öntartás RS taggal |
| Leírás: Egyik gomb bekapcsolja a Merkert és bekapcsolva tartja míg nem jön a Reset jel. Reset a domináns. |
|
|
|
|
|
|
|
|
