Tápcsat­lakozás

A PC alkalmazások gyakorló rendszer ideális és gazdaságos módját adja annak bemutatására, hogy egy számítógépet hogyan lehet egy külső alkalmazás vezérlésére használni.

Száloptikás adatátvitel, nyomógombos adatbevitel, digitális hang előállítása, DC és léptető motorok hajtása, fűtések vezérlése, vizuális jelzések, mint közlekedési lámpa, üzenőfal stb. mind kiválóan bemutathatók a készülék segítségével.

Alapszintű mikroprocesszor programozással, mint pl. a döntéshozatal, D/A és A/D átalakítás, nyílt és zárthurkú szabályozás, szubrutinnal megvalósított késleltetési hurkok és eseményszámlálás, a fenti fela­datok könnyen megoldhatók. Egy mikrovezérlő, vagy a Mikroprocesszoros gyakorló rend-szer, vagy egy PC használható az egyszerű programok létrehozására.

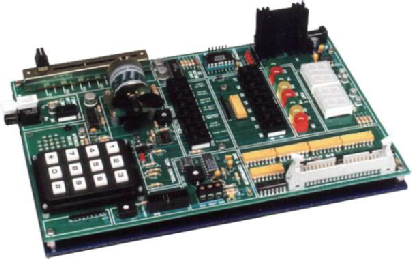

A gyakorló rendszer a következőkből áll: alkalmazói panel, 24-200 tápegységgel és használati kézikönyvvel, egy PCI digitális I/O kártya, amelyet a számítógépbe kell beépíteni és telepíteni, és amelyhez szintén használati útmutató és meghajtó szoftver tartozik, továbbá egy adapter kártya, amely az alkalmazói panelt csatlakoztatja a digitális I/O kártyához (lásd ábra)

Az alkalmazói panelek tároló dobozzal, használati útmutatóval és tápegységgel együtt kerülnek forgalomba.

Bemenetek

• Száloptikás vevő – 1 m-es szál­optikai kábel, amely közvetlenül csatlakozik a panelra épített szálop­tikai távadóhoz, vagy segítségével egy másik panelről lehet jeleket fogadni
• 8-bites digitális kapcsoló-csoport – gyorsan beállítható tolókapcsolók, a beállí-tás könnyen leolvasható
• Számjegyes beviteli billentyűzet. Szabványos 12-nyomógombos mátrix-áram-körös billentyűzet
• Optikai sebesség- (fordulatszám) és helyzet-érzékelő – háromszár­nyas pro-peller egy DC motor tenge­lyére szerelve, és a szárnyak egy IR (infravörös) érzé-kelő résébe nyúl­nak be
• Hőmérséklet-érzékelő – a fűtő­elem hőmérsékletét méri
• Toló-potenciométer – 60 mm tolási hossz
• Külső analóg bemenet – külső táv­adó jelének vételére a 0… 2.5V tartományban

Kimenetek

• Optikai-szálas távadó. 1 mm-es optikai kábellel közvetlenül csatlakoztatha­tó az ugyanazon a panelon elhelyezkedő optikai vevőhöz, vagy használható egy másik panelre történő jelátvitelre
• DC motor. Max. 9000 ford/perc fordulatszámmal működő motor, a tengelyére szerelt háromágú propellerrel
• 8 nagy LED. 8 mm-es négyzet-keresztmetszetű piros, sárga és zöld LED, olyan elrendezésben, hogy két közlekedési lámpát és két gyalogos átkelőhe-lyet tudjanak szimu­lálni
• Fűtőelem. Egy 2.5 W-os ellenállás, a közelében elhelyezett hőmérséklet-ér-zékelővel. Az ellenállás a propeller által mozgatott levegő útjába van elhelyez-ve, hogy az hűtse az ellenállást.
• 2 db. kétdigites 7-szegmenses kijelző. Fényes, vörös-színű, 0.56" magas karakterekkel ren­delkező LED-ek. Sokféle célra használhatók, többek között a fűtőelem hőmérsékletének, vagy a DC motor fordulatszámának kijelzésére.
• Hangszóró. Az 1.3-8 kHz frekvencia tartománnyal rendelkező hangszóró a di-gitális vonalra, vagy a digitális-analóg átalakító kimenetére csatlakoztatható, lehetőséget adva egyéni hanghullámok előállítására

PC digitális I/O kártya

A PC digitális kártya egy fél-méretű kártya, amely PC-be il-leszkedik. A kártyán található 8255-ös prog­ramozható periféria illesztő (PPI) 3x8-bites portra osztva a felhasz­nálónak 24 kon-figurálható be- me­neti/kimeneti portot biztosít.

Rendelési adatok

PC alkalmazások gyakorló rendszer (PCI csatlakozás), 25-151-1

Jellemzők

• 24 I/O vonal (pseudo 8255 PPI)
• 3x16 bites számláló/időzítő (8253)
• Felhasználó által választható cím, várakozási állapot és megszakítá-sok
• Csatlakozási lehetőség kiegészítő külső interfészhez
• Alkalmazási példákkal és programmal szállítva

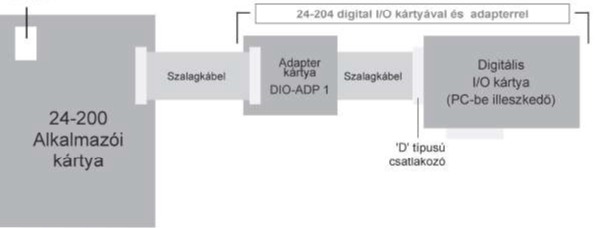

PC alkalmazások gyakorló rendszer 25-151-1 felépítése
