Főbb tulajdonságok
Kétkörös, asztali kivitel
A berendezés a folyamatszabályozáshoz vizet használ
Működtethető a vízhálózatról, vagy csatlakoztatható a PROCON szint/áramlás folyamatszabályozó rendszerhez
A hőmérsékletet öt érzékelő jelzi ki a primer és szekunder oldalon
Az áramlási mennyiség szintén kijelzésre kerül
A Discovery software az utasításokat és a műszerezést a képernyőn jeleníti meg
A primer hálózatban a víz áramlását motoros szelep szabályozza
Szivattyú és fűtés a primer körben Hűtőventillátoros radiátor a szekunder körben
P, Pl és teljes PID szabályozás önbeállító funkcióval
Csatlakoztatható a szint/áramlás egységhez kéthurkú szabályozás megvalósításához
Modern összedugaszolható szerelvények
A primer körben lévő hőkicserélőn az elektromosan melegített víz folyamatosan áram-lik. A szekunder körben a víz szintén átfolyik a hőkicserélőn valamint egy ventillátoros hűtésű radiátoron. A hőkicserélő bemeneti és kimeneti pontjain helyezkednek el a hő-elemes hőmérsékletérzékelők. A primer kör áramló vízmennyiségét mérőműszer jelzi.
A PROCON hőmérsékletszabályozó egység önmagában is használható a hidegvizes vízhálózatról a kiegészítő hőmérsékletszabályozó modul (rend. szám: 38-480) alkalma- zásával. Ez a modul egy motoros szelepből, egy áramlásmérőből és egy jelformáló egy-ségből áll. Alternatív megoldásként a PROCON hőmérsékletszabályozó egység csatla-koztatható a folyamatszabályozó alapegységhez, amely azután a hideg vizet fogja szol-gáltatni. Ezzel a kombinációval egy bonyolultabb szabályozó rendszer vizsgálható.
A Folyamat interface és a Folyamatszabályozó műszer ugyanaz mint ami a folyamat- szabályozó alapegységben található.
Külön kapható a 38-610 rendelési számú kényszerlevegős hűtőgép, melynek haszná-lata, állandó bemenő hőmérsékletet biztosítva felgyorsítja a folyamatot és ezzel nagyobb hőmérséklet különbség érhető el hosszabb idő alatt is.
Kényszerlevegős hűtőgép, 38-610
(a 38-002 és 38-003 hőmérséklet folyamatsza- bá lyozókhoz)
Ezt a berendezés a hőmérséklet és a hőmér- sékletszint-áramlás szabályozókhoz használ-ható a bemenő folyadék (víz) hőmérsékletének állandó értéken való tartásához.
Kiegészítő tartozék:
Víznyomás szabályozó, 38-481 (hálózati fe-szültségről történő használathoz)
A rendszer megrendelhető kompletten, de az elemei külön-külön is megrendelhetők.
Teljes rendszer: PROCON hőmérséklet folyamatszabályozó rendszer, 38-002
A rendszer elemei:
Rendelési adatok
|
Hőmérséklet szabályozó egység, 38-600 Folyamat interface, 38-200 Folyamatszabályozó mûszer, 38-300 Hőmérséklet érzékelő egység, 38-440 |
Kiegészítő szabályozó egység, 38-480 Digitális kijelző egység, 38-490 Discovery software csomag, 38-900 |
Mérési gyakorlatok
A Discovery software a PROCON hőmérséklet szabályozóval együtt az alábbi mérési gyakorlatok elvégzését biztosítja:
|
Bevezetés a PROCON rendszerbe
Ismerkedés a szint/áramlás egységgel A centrifugál szivattyú A kézi szelepek és az áramlásmérő A szervszelep A mágnesszelepek
A szint/áramlás egység hitelesítése A szint-mennyiség összefüggés Az árarnlásmérő hitelesítése A szervszelep hitelesítése A mágnesszelepek hitelesítése
Ismerkedés az interface-szel A megszakító és az áramköri csatlakozások A szervszelep Az áram-feszültség konverter
Az interface hitelesítése Az áramgenerátor hitelesítése |
Ismerkedés a szabályozóval Soros vonali kommunikáció A szabályozó beállítása A szabályozó használata
A szabályozó hitelesítése A szabályozó hitelesítése A szabályozó reléi A szabályozó paramétereinek kiolvasása
Pulzus kimenetű áramlásmérő távadó A pulzus kimenetű áramlásmérő A pulzus kimenetű áramlásmérő hitelesítése Áramlásszabályozás bemutatása
Arányos szabályozás: áramlás Arányos szervo szabályozás Arányos szabályozási offset
PI és PID áramlásszabályozás Áramlás PI szabályozása Áramlás PID szabályozása
A hőmérsékletszabályozó egység inicializálása A hőelemes hőmérséklet távadó hitelesítése Termisztorok A szekunder kör megcsapolása |
A hőmérsékletszabályozó egység bemutatása Kétállású hőmérsékletszabályozás A hőcserélő működése A hűtő működése Kézi folyamatszabályozás Szimuláció A primer kör áramlásának szabályozása A szekunder kör áramlásának szabályozása
Hőmérséklet folyamatszabályozás Egykörös szabályozás Ipari folyamatszabályozás Automatikus kétállású szabályozás
Hőmérséklet P, PI és PID szabályozása Arányos szabályozás PI szabályozás PID szabályozás
Bonyolult szabályozási hurkok Áramlási sebesség szabályozása Kéthurkú hőmérséklet és áramlásszabályozás Kéthurkú hőmérséklet és szintszabályozás |
|
A PROCON hőmérséklet folyamatszabályozó rendszer a hőmérsékletszabályozó alap-egységre épül. Ez egy kéthurkú rendszer, amely technológiai anyagként vizet használ. A primer és szekunder kör hőmérsékletének, mint folyamatváltozónak szabályozásával a rendszer lehetőséget ad a folyamatszabályozás elméletének és gyakorlati megvalósítá-sának tanulmányozására. A rendszer az alábbi elemekből épül fel: | |
|
|
|

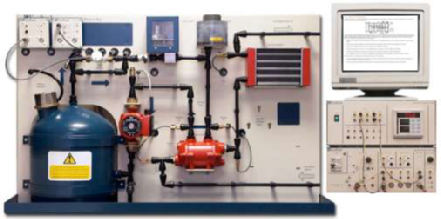

A hőmérsékletszabályozó egység egy kéthurkú, kisnyomású, áramló vízkörből áll, amely egy asztalra helyezhető függőleges panelre van építve, lehetővé téve egyedi vagy csoportos bemutató méréseket. A hőmérsékletszabályozó egység elemei: | |
|
|
