Erősítők és oszcillátorok munka-panel, 53-210

Ezzel a panellel lehetőség nyílik különböző erősítők, oszcillátorok és jelforrások megépítésére és mérésére. A virtuális műszerezéssel rendelkező Discovery inter-aktív szoftver segítségével mód nyílik a következő témakörök tanulmányozására: RC, LC és kristály-osz­cillátorok működési elve, a visszacsatolás, hurokerősítés, amplitú­dó stabilizálás, oszcilláció, torzítás és spektrum frekvencia stabili­tás. Szá-mítógépet használva a szoftver segítségével a vonatkozó Nyquist és Bode diagra-mok egyszerűen jeleníthetők meg és tanulmányozhatók. Témakörök:

Jellemzők

Alapvető áramköri paramé­terek kvantitatív mérése

Az erősítés-fázis analizátor használata

Áramkörök és szűrők munka-panel, 53-220

Ezekkel az áramkörökkel a tanuló tanulmányozhatja a passzív, R-C és LC szűrő-ket, a jósági tényező változását a terhelés függvényé­ben, az aluláteresztő kristály-szűrőket, az aktív szűrőket, az erősí­tővel felépített hangolt áramköröket és az automatikus erősítés­szabályozás (AGC) működését. Témakörök:

Áramkörök átviteli függvényei

Hangolt áramkörök

Hangolt csatolt áramkörök

Kristály-szűrők

Kerámia sáváteresztő szűrők

LC aluláteresztő szűrők

LC felüláteresztő szűrők

Műveleti erősítővel felépített hangfrekvenciás szűrők

Modulációs és kódolási elvek, 53-230

Jellemzők

Alkalmas kezdő és középszintû oktatásra

Nagyszámú gyakorlat a kézi­könyvben

Modern modulációs elvek és megvalósításuk

Integrált hardver és szoftver környezet

Háttér információ, elmélet és gyakorlati tanácsok a képernyőn

Nincs szükség egyéb drága műszerekre, a szoftver tartalmazza a azokat, közöt­tük a Konstelláció-mérőt

Önmagában működő egység, de hálózatba kötve is alkalmaz­ható (a Feedback Discovery Laboratory Manager-rel)

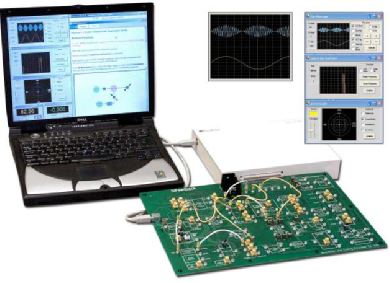

A Modulációs és kódolási elvek gyakorló egy nyitott panel, amellyel a mai analóg és digitális kommunikációs rendszerek modulációs és demodulációs elve ismerhe-tő meg és gyako­rolható.

A panel egy USB valós-idejű terminálon keresztül (92-200 RAT) csatlakozik egy számítógéphez. A terminál biztosítja a panel számára szükséges tápfeszültsége-ket is.

A panelhez tartozó laboratóriumi szoftver csomag igen sok mérést és gyakorlatot tartalmaz a hozzájuk tartozó elmélettel és háttér-információkkal. A szoftver  bizto-sítja a jelek méréséhez és a mért értékek kijelzéséhez szükséges virtuális műsze-rezést is.

Témakörök

A készülékkel igen sok gyakorlati mérés valósítható meg. Az alábbiakban 17 mé-rési gyakorlatot adunk meg, minde­gyik 4 alfejezetre osztva:

• Jelek időbeli viselkedése és a frekvencia függvény
  A szinusz jel spektruma, háromszög és négyszög jelek, szűrés, a zaj
• Mintavételezés és időosztásos multiplexelés
  Mintavételezés, A/D és D/A; aliasing; TDM
• Amplitúdó Moduláció. Kétoldalas AM moduláció és demoduláció, modulációs tényező, sávszélesség, burkológörbe
• Elnyomott vivőjű AM
  DSBSC; moduláció; demoduláció; SSBSC; generálás és demoduláció
• SSB megvalósítása IQ modulátorral ASK moduláció
  ASK előállítása; többszintű ASK; ASK demodulációja
• Frekvencia-moduláció. A frekvencia-moduláció elve; közvetlen oszcillátoros FM; eltérés; spektrum; sávszélesség; Bessel-függvények; Carson-szabály; PLL demoduláció
• Frekvencia moduláció megvalósítása IQ modulátorral FSK moduláció
  FSK moduláció és demoduláció PLL áramkörrel; minimális FSK; többszintű FSK
• Fázis-moduláció. Fázis-moduláció megvalósítása IQ modulátorral, demodulá-ció maradék-vivő elven, demoduláció frekvencia-demodulátorral
• FSK moduláció. BPSK moduláció; BPSK demoduláció maradék-vivő elven; de-moduláció Costas-hurokkal és frekvencia-szorzóval
• Többfázisú FSK. 4-PSK (QPSK) és 8-PSK moduláció; BPSK és QPSK meg-valósítása IQ modulátorral; QPSK demodulációja kettős Costas-hurokkal; vivő visszaállítás
• Négyzetes amplitúdó moduláció (QAM). QAM megvalósítása és karakterisz-tikája; QAM konstelláci­ók; az amplitúdó és fáziszaj hatása a QAM-re; QAM de-modulációja
• Kódolatlan bináris adat formátumok
  NRZ és RZ bipoláris és unipoláris formában
• Kétfázisú adatformátum. Kétfázisú adatok előállítása és dekódolása
• Alternatív jel invertálás. AMI kódolás és megvalósítása
• Szó-szinronizálás. Szinkronizálás; szinkron szavak beépítése

Műszaki adatok

A szükséges műszerek: (szoftverben megvalósítva)

• Kétcsatornás oszcilloszkóp
• Spektrum analizátor
• Fázis-szkóp vektor-diagrammos kijelzéssel
• Konstelláció kijelző
• Frekvenciamérő
• Feszültségmérő

Méretek / súly: 410 mm x 270 mm x 60 mm / kb. 1 kg

Tender specifikáció

• Önálló készülékként használható, nyitott-paneles telekommunikáció gyakorló
• Alkalmas a modulációs és kódolási elvek oktatására
• A panel egy u.n. valós-idejű hozzáférésű terminál (RAT) akalmazásával USB-n keresztül PC-hez csatlakoztatható
• A készülékhez tartozó interaktív szoftver tartalmazza a szükséges műszerezést és a tárgyalandó témaköröket
• PC-alapú műszerezésnél minden műszer megjeleníthető egyszerre Windows alatt
• A PC-alapú műszerezés a következőket tartalmazza: oszcilloszkóp, spektrum analizátor, frekvenciamérő, feszültségmérő, fázismérő és erősítés-fázismérő
• A fázismérő használható konstelláció-mérőnek is a 16, 64 és 256 QAM mérési gyakorlatokban
• A tárgyalt témakörök lefedik az analóg és digitális modulációs módokat
• 17 gyakorlat, 4 alfejezettel
• Használható önálló készülékként, vagy hálózatban a Discovery Lab Manager se-gítségével
• A panel mérete 410 mm x 270 mm x 60 mm, súlya kb. 1 kg
• A gyakorlatokat tartalmazó kézikönyvvel szállítva
• 2 év jótállással szállítva

Rendelési adatok

Modulációs és kódolási elvek, 53-230

USB gyors hozzáférésű terminál (RAT), 92-200

Jellemzők
