Témakörök

1-fázisú transzformátorok

Feszültség és áram-áttétel, tekercs-áttétel, fel- és le-transzformálás

Feszültség/áram hullámfor­mák

Tekercselés polaritása, soros és párhuzamos kötés

Terhelési karakterisztika, fe­szültségszabályozás

Autó-transzformátor, párhu­zamosan kapcsolt transz­formátorok, áramváltó



3-fázisú transzformátorok

Tekercselés polaritása

Csillag, delta, nyitott delta és cikk-cakk-ba kötött szekunder tekercsek

Feszültség-áram összefüggé­sek, a gyöktényező megvaló­sítása

Terhelési karakterisztika

Feszültség-áram fázisok összefüggése terheletlen és terhelt állapotban

Fázistolás a primer és sze­kunder tekercsek között

A TFM oktató egység két, a 61-106 típusjelű 100 VA-es egyfázisú, és a 61-107 típusjelű 3x100 VA-es háromfázisú transzformátor modulból áll. Min-degyik biztonságosan használható, elektromoson megfelelően védett kivitelű. A műszerezés számítógépes szoftveres megoldású, a szükséges műszerek és mért értékek a monitoron jelennek meg

A témakörök egy átfogó transzformátor gyakorlatot ölelnek fel, foglalkoznak többek között a transzformátor áttételével, a le- és feltranszformálás kérdé- sé­vel, a terheletlen és terhelt transzformátor tulajdonságaival, az autó- transzfor­mátorral, továbbá a háromfázisú gyakorlatban ismert delta, csillag stb. kap­csolásokkal, a transzformátor fázistolásával és hatásfokával.

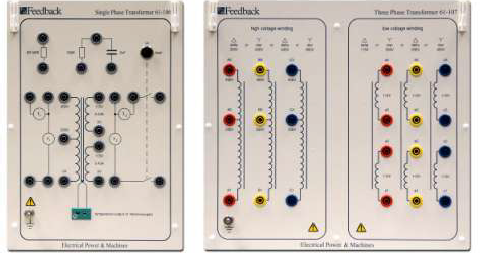

Egyfázisú transzformátor, 61-106

• Többtekercses transzformátor soros és párhuzamos kapcsoláshoz
• 400 V, 230 V és 2x115 V-os tekercsek
• Max. teljesítmény: 100 VA
• A tekercsek a transzformátoron sematikusan fel vannak tüntetve
• Asztali vagy Powerframes keretben való alkalmazásra

Háromfázisú transzformátor, 61-107

• Primer 380/415 V AC csillag- vagy deltakapcsoláshoz
• Két 115 V, 0.43 A szekunder tekercs fázisonként
• Teljesítmény: 300 VA (3x100 VA)
• Csatlakozás 04 mm-es színjelzéses biztonsági csatlakozóhüvelyekkel a sematikusan ábrázolt transzformátoron
• Asztali vagy Powerframes keretben való alkalmazás





Egy- és háromfázisú transzformátorok, 60-070-TFM
