Automatizált VSWR
(Feszültség-állóhullám
arány) mérő rendszer.

Történet

Csendesen teltek nyugdíjas napjaim. Hirtelen megszólalt a telefon. Faragó György barátom megkérdezte, hogy volna-e kedvem egy kis szakmai munkához? Természetesen igent mondtam. Találkozásunkkor kiderült, hogy egy állóhullám mérő rendszer kialakulásáról lenne szó a TELEMONT Kft. részéről aminek Ő a műszaki igazgatója és ezt a feladatot nekem szánta. A  mérőrendszer alapkészüléke a Rhode and Schwarz cég NAP típusú műszere. Nagyon megörültem a bizalomnak, de a hardver részt nem vállaltam. A hardver tervezését és elkészítését a BME Mikrohullámú tanszékének munkatársai végezték. A rendszerprogramot WALKOM LP-3451 típusú IBM AT kompatibilis laptop számítógépen írtam PASCAL nyelven. Nagy segítséget jelentett a HTI Híradó osztályától kapott Grafikai Pascal változat. A „nagy mű” elkészült. Átadása működő objektumon történő mérésekkel lett végrehajtva. Munkámért kapott összegből megvettem első saját IBM gépemet.
Fejezetek

Az automatizált VSWR mérőrendszer leírása

Tartalomjegyzék:
1. Általános ismertetés.
2. Telepítési utasítás.
3. Kezelési utasítás.
4. Új kalibrációs fájl készítése.
5. Hibaüzenetek.
6. Mérési javaslatok.
7. A VSWR programcsomag részei.
8. Készletjegyzék.

1. Általános ismertetés. A rendszer feladata négylovasok állóhullámarányának automatikus mérése az 1 - 1000 MHz-ig terjedõ frekvencia tartományban. A TELEMONT Kft. által készített automatizált VSWR merõrendszer alapkészüléke a Rhode and Schwarz cég NAP típusú teljesítmény mérõje. A NAP az állóhullámarány kézi üzemmódú mérésén kívül lehetõvé teszi az IEC szabványú merõbuszon keresztül távvezérelt készülék beállítási és mérésadat kiolvasási funkciókat. A széles frekvencia tartományú automatizált mérés jelforrása a rendszer készletébe tartozó szintén Rhode and Schwarz gyártmányú IEC buszon vezérelhetö SMX típusú szignál generátor. A generátor jelét a NAP készülékhez tartozó merõfejekhez szükséges szintre a készletbetartozó a saját fejlesztésû széles sávú erõsítõ rendszer biztosítja. A NAP - hoz csatlakoztatott merõfej (NAP - Z4 vagy NAP - Z8) segitségé- vel történik a vizsgálandó objektum (antenna, szúró vagy egyéb négypólusú) állóhullámarányának megmérése. A rendszert a kifejlesztett VSWR nevû program alkalmazásával egy WALKOM LP-3451 típusú IBM AT kompatibilis laptop számítógép vezérli IEC buszon keresztül a gépbe helyezett IEC bõvítõ kártya felhasználásával. A készülékek egyedileg is mûködtethetõk a készülékekhez tartozó dokumentációknak megfelelõen.

2. Telepítési utasítás. A telepítést, az egyes egységek csatlakoztatását, a csatlakozások bon- tását mindig feszültség mentes állapotban végezzük! Biztosítsuk a rendszer közös földrendszerét! Az SMX szignálgenerátort, NAP teljesítménymerõt, WALKOM laptop számi- tógépet és az erõsítõk tápegységét valamint nyomtatási igény esetén a nyomtatót olyan helyen kell telepíteni (központ) ahol biztosítva van a 220 V 50 Hz földelt váltakozóáramú tápfeszültség ellátás. A készletbe tartozó 20 méter hosszúságú kábelek lehetõvé teszik, hogy a mérendõ antennától ezen távolságra eltávolodjunk (kihelyezett pont). A 25 pólusú IEC-625 típusú csatlakozó fejjel ellátott kábel véget a laptop jobb oldalán a kezelõhöz közelálló ablakban található 25 pólusú 1.Canon+ csatlakozó hüvelyhez csatoljuk, a másik kábelvég IEEE-488 típusú fejét pedig az SMX szignálgenerátor hátsó oldalán levõ megfelelõ csatlakozóhoz. Az SMX szignálgenerátort és a NAP teljesítménymerõt a két IEEE-488 típusú csatlakozóval rendelkezõ IEC kábellel kössük össze. A kiválasztott merõfejet vagy a központba vagy a kihelyezett pontba telepítsük az adott helyi feltételeknek megfelelõen. Az 1.sz. RF ponthoz az alkalmazott erõsítõhöz csatlakoztatott a konfigurációtól függõ RF kábelt csatlakoztassuk. Az 2.sz. RF ponthoz vagy a mérendõ antenna RF tápkábelét vagy a rendszer ellenőrzéséhez alkalmazott műterhelést csatlakoztassuk. A merőfejet a NAP műszerhez a fejhez tartozó 15 pólusú Canon csatlakozóval illesztjük a mérőfej központi telepítése esetén. A mérőfejnek a kihelyezett pontba történt elhelyezése esetén a mérőfej kábelét a 15 pólusú Canon plusz és mínusz Csatlakozókkal ellátott hosszabbító kábelen keresztül csatlakoztassuk a NAP mérőműszerhez. A kiválasztott erősítőt vagy a központba, vagy a kihelyezett pontba telepítsük az alkalmazott RF kábelezési konfigurációnak megfelelõen. Egyenfeszültségû táplálása a hosszú vagy rövid kerek 10 pólusú csatlakozóval ellátott a tápegységhez csatlakoztatott egyenfeszültségű tápkábelen történik. A mérőfej és erősítő kiválasztásánál a következőket vegyük figyelembe: Az 1. és 2.sz. erősítők 1 - 50 MHz, míg a 3.sz. és 4.sz. erősítők a 25 - 1000 MHz tartományokban alkalmazhatóak. A NAP-Z8 típusú mérőfejjel az 1. és 2.sz. erősítőkkel, míg a NAP-Z4 típusú mérőfejjel a 3.sz. erősítővel mérjünk. A 4.sz. erősítőt célszerû tartalékként kezelni a létrejövõ teljesítmény viszonyok miatt (lásd a 'Széles sávú erõsítő rendszer' dokumentációját). A két mérőfej mérési tartománya a 25 - 50 MHz tartományban fedi egymást. Csak ebben a tartományban történõ mérések esetén figyelembe véve a NAP-Z4 kisebb minimális teljesítmény igényét ajánlott ennek a mérőfejnek haszná- lata. A nyomtatót a WALKOM laptop számítógéphez a nyomtatókábellel a gép jobboldali hátsó ablakában található 25 pólusú Canon+ csatlakozóhoz csatlakoztassuk. A telepítés végrehajtása után ellenõrizzük a mérőelrendezés és csatlakoztatások helyességét és kapcsoljuk be a hálózati kapcsolókat.

3. Kezelési utasítás. Az egyes mérőműszerek önálló kezelését a gépkönyveik ismertetik. Az alkalmazott rendszer elemek csak részben teszik lehetõvé, hogy a program észlelje, ha valamelyik hardver elem nincs csatlakoztatva, ezért a telepítés vagy rendszer elem csere után a helyes működést az alkalmazott mérőfejhez csatlakoztatott műterhelésen végzett mérések alapján ellenőrizzük. A program indítása után bejelentkező képernyő kérdése alapján (Read the INFORMATION with Zero Offset Correction (Y/N)) (Only Zero Offset Correction press (C).) az Y vagy N billentyû lenyomásával döntsük el, hogy kivánatos elolvasni a rendszerre vonatkozó információt beindítva az S43 jelzésû korrekciós üzemmódot. A C billentyû lenyomásával beindul a nullapont korrigálása. A kezelési utasítás ez esetben nem jelenik meg. A Y billentyû lenyomása után a kezelési utasítás 1.oldala a képernyőn megjelenik. A következõ oldal a SPACE billentyű lenyomása után olvasható. A továbbiakban egy kétoszlopos ablakban megjelennek az aktuális meghajtó aktuális alkönyvtárában elhelyezkedõ mérési beállítások filéinek nevei. A kívánt mérési beállítás kiválasztása a kurzorbillentyûk (Le, Fel, Jobbra, Balra) valamint a PageUp, PageDown, Home és az End billentyűk mozgatásával történik. A kurzor mindenkori helyzetét a választott név kiemelt megjelenése jelzi. Lehetséges másik alkönyvtárba való átlépéshez ráállva egy alkönyvtárt jelző jellel ( |..\ ) kezdődő pozícióra megnyomjuk az ENTER billentyűt. A mérési beállítás kiválasztása a megfelelő nevű pozícióra való ráállás után az ENTER billentyű lenyomásával történik. Amennyiben nem találtuk meg a keresett mérési beállítást, a lépjünk ki  a programból az ESC lenyomásával. Az ENTER billentyű lenyomása után megjelenik a kiválasztott mérési beállítás neve. A következő képernyőn a kezdő adatok beállítása történik. Kezdõ adatok (SETUP) megadásának általános szabályai: Egyik sorról a másikra lépés a LE és FEL billentyűkkel. Egy adott sorban a vízszintes elmozdulás a JOBBRA és BALRA billentyűkkel. Ugrás le és fel a PgUp és PgDn billentyűkkel. Beszúrás (INSERT), felülírás (OWERWRITE) váltás az INS billentyûvel. A szöveges információk : Felhasználó (User) Környezet (Environment) Megjegyzés (Comment) Antenna sorszám (Ant_Number) Antenna típus (Ant_Type) maximálisan negyven karakter hosszúságúak kivéve a mérőfejek azonosí- tását. A mérõfejeket NAP-Z4 vagy NAP-Z8 betűk azonosítják. A mennyiségi információk : Antenna frekvenciatartomány (Frequency range) Antenna impedancia (Impedancia) VSWR tipikus értéke (VSWR_typ) VSWR maximális értéke (VSWR_max) A mérés induló frekvenciája (Fmin) A mérés vég frekvenciája (Fmax) maximálisan négy egész (1000 MHz esetén) és három tizedes hosszúságúak. Az antenna adatok a mérések eredményeinek értékeléséhez szükségesek. A program figyelemmel kíséri, hogy az antenna frekvencia tartományában (Frequency Range) a mért VSWR értékek nagyobbak-e a megadott VSWR maximumnál. A VSWR_typ és az Impedancia adat tipikus az antennára jellemző katalógus adat. A mérési tartomány minimális és maximális frekvencia értékei függenek az alkalmazott teljesítményerősítő és mérőfej típusától. Az 1. és 2.sz. erősítők 1 - 50 MHz, míg a 3.sz. és 4.sz. erősítők a 25 - 1000 MHz tartományokban alkalmazhatóak. A NAP-Z8 típusú mérőfejjel az 1. és 2.sz. erősítőkkel, míg a NAP-Z4 típusú mérőfejjel a 3.sz. erősítővel mérjünk. A 4.sz. erősítőt célszerű tartalékként kezelni a létrejövő teljesítmény viszonyok miatt (lásd a 'Széles sávú erősítő rendszer' dokumentációját). A két mérőfej mérési tartománya a 25 - 50 MHz tartományban fedi egymást. Csak ebben a tartományban történõ mérések esetén figyelembe véve a NAP-Z4 kisebb minimális teljesítmény igényét ajánlott ennek a merõfejnek haszná- lata. A mérési tartomány alsó határának (Fmin) és felső határának (Fmax), valamint a hozzájuk tartozó mérőfej nem megfelelő kiválasztása esetén az egymásnak ellentmondó adatok alapján a következő képernyőre való áttéréskor a program hibát jelez. A Konfiguráció alapján az alkalmazott erősítő és RF kábelezésnek megfelelő kalibrációs táblázat kiválasztása történik. Számmal a mindenkori erősítő, míg betűvel az RF kábelezés van azonosítva. A - az SMX generátor és X.sz. erősítő között a 2 m-es vékony koaxkábel. míg az X.sz. erősítő és a mérőfej között a 20 m-es vastag koaxkábel van bekötve. B - az SMX generátor és X.sz. erősítő között a 20 m-es vastag koaxkábel, míg az X.sz. erősítő és a mérőfej között a 2 m-es vékony koaxkábel van bekötve. Példa: 01A02000.CAL - a Széles sávú erősítő rendszer dokumentációja 4.1. ábrájának megfelelő mérési elrendezés. Kimeneti teljesítményszint 2000 mW. Kimenet a megszerkesztett képernyőből az ESC billentyû lenyomásával. A következõ képernyõn az előző oldalon meghatározott Fmin és Fmax határú méréstartomány frekvenciáinak számát és értékeit határozhatjuk meg. A méréstartomány felosztható 20 azonos nagyságú részre (Fixed 21 steps of the Frequency (Y/n) : ) Y karakter beadás esetén vagy 3-tól 30- ig terjedõ számú szabadon megadható de a Fmin-tól az Fmax értékéig növekvő értékű frekvencia értékekre. A frekvencia értékek beirása: Egyik sorról a másikra lépés a LE és FEL billentyűkkel. Egy adott sorban a vízszintes elmozdulás a JOBBRA és BALRA billentyűkkel. Ugrás le és fel a PgUp és PgDn billentyűkkel. Beszúrás (INSERT), felülírás (OWERWRITE) váltás az INS billentyűvel. Kimenet a megszerkesztett képernyőből az ESC billentyű lenyomásával. Hibás értékek esetén a program hibát jelez és továbbjutás csak helyes frekvencia értékek esetén lehetséges. A 4. képernyőn a kiadott IEC beállítási parancsok és a mérési eredmények láthatóak. A mérések értékelésénél (RESULT of the MEASUREMENT) a képernyőn megjelenő felirat jelzi, hogy az adott frekvencia beleesik az antenna frekvencia tartományába (Frequency in the Range) és ha a mért VSWR értéke nagyobb a megadott VSWR maximumnál ezt a HIGHT (magas) felirat jelzi. Ebben az esetben az antenna minősítése (Quality of the Antenna) rossz (Poor). Ha az antenna frekvenciatartományába egy mérési pont sem esik bele, akkor az antenna minősítése nem lehetséges (No Estimated). Továbbmenés a SPACE billentyû lenyomásával. Az 5.képernyőn a mérési eredmények grafikusan ábrázolódnak. A vízszintes a frekvencia tengely és osztásai a mérési frekvenciáknak megfelelő értékek MHz-ben. A függőleges az állóhullám arány (VSWR) tengely és értéktartománya amennyiben a mért VSWR értékek 2-nél nem nagyobbak 0.9 - 2, különben 1 - 10 -ig terjed. A P billentyű lenyomása után a grafikus képernyő kinyomtatódik. Egyéb billentyû lenyomásával a Mérési Jegyzõkönyv (TEST REPORT) jelenik meg. A Mérési Jegyzőkönyvet tartalmazó képernyő legalsó sorában megjelenő kérdésekre adott Y válasz esetén a mérési jegyzőkönyvet diszkre elmenthetjük, illetve kinyomtathatjuk. A Save the Report (Y) : Y kérdés utáni Y a mérési jegyzőkönyv elmentését eredményezi az aktuális drivere az elmentés idejét tartalmazó file néven. A Print the Report (Y) : Y kérdés utáni Y a mérési jegyzőkönyv kinyomtatását eredményezi. A szükséges példányszám megadása (1-5) után a nyomtatót be kell állítani (helyes állásba állítás, papír biztosítás stb.). A nyomtató állapotára a program a példányszámnak megfelelõ számban rákérdez. Beállítás utáni billentyűnyomásra végrehajtódik a mérési jegyzőkönyv szöveges része és ábrája egy példányának folyamatos nyomtatása. Az eredeti mérési jegyzőkönyv a tárolt adatokból 1 - 5 példányszámban a mellékelt lemezen található REPRINT program alkalmazásával reprodukálható. A beállítások megváltoztatása esetén, kivéve az antenna sorszámának változtatását, az utolsó sorban megváltoztatható a beállításokat tároló fájl neve (SetUp File Name) illetve a file változatlan néven az új tar- talommal felülirható. A New Measurement (Y) : Y kérdés utáni Y lenyomásával lehetséges a program ujra inditása a kivánt mérési beállitás újbóli megválasztásával. A nemleges válaszok megadása az N billentyű lenyomásával történik.

4. Új kalibrációs file készitése. Mérőfej, erősitő csere, vagy a mérési teljesitmények változtatása esetén szükséges lehet új kalibrációs file készitésére. Kapcsoljuk az SMX generátort és a NAP teljesitménymérőt helyi (LOCAL) üzemmódba. Az A vagy B jelzésü kábelezési változatot alkalmazva a mérőfejet a készlethez tartozó műterheléssel lezárva mérjük meg az erősítő jellegzetes frekvencia pontjain (max. 30 frekvencia) egy adott kimeneti teljesitmény értékhez tartozó generátor szinteket dBm - ben. Valamilyen szövegszerkesztő segítségével töltsük ki az új kalibrációs filét úgy, hogy az első sorba a mérés pontok számát , a következő sorokba a frekvenciákat irjuk MHz-ben valamint egy üres hely után a megfelelö generátor szintet dBm-ban. A file-névre a 3.fejezetben leírtak az érvényesek. Az extension mindig .CAL.

5. Hibaüzenetek. A kezelési hibák csökkentése érdekében a programba a következő hiba- érzékelések és hibaüzenetek lettek beépitve: Kiindulási értékek hibás megadása esetén: ERROR01! Fmin < 1. - Indulási frekvencia 1 MHz-nél kisebb. ERROR02! Fmax > 1000. - A megadott maximális frekvencia értéke nagyobb 1000 MHz-nél. ERROR03! Fmin > Fmax. - A kezdö frekvencia értéke nagyobb a vég frekvencia értékénél. ERROR04! Begining 03 or 04. - A beállitott értékeknek a 03-al vagy 04-el kezdödö Opció (03 vagy 04 számu erősítő) felel meg. ERROR05! Begining 01 or 02. - A beállitott értékeknek a 01-al vagy 02-el kezdődő Opció (01 vagy 02 számu erösitö) felel meg. ERROR06! Good Head NAP-Z4. - Az URH tartományban a NAP-Z4 jelzésü mérőfejet használjuk. ERROR07! Good Head NAP-Z8. - A RH tartományban a NAP-Z8 jelzésü mérőfejet használjuk. ERROR09! Wrong Choice. - NAP-Z8 kijelölése 50 MHz felett. ERROR10! Wrong Choice. - NAP-Z4 kijelölése 25 MHz alatt. A választható frekvenciák megadása esetén: SEQUENCE WRONG TRY AGAIN ! - Nem növekvő értékű a beirt frekvencia sor, vagy rossz a beírt maximális frekvencia. Továbblépés az ESC billentyűvel csak a hiba elhárítása után lehetséges. A mérésfolyamat során a következő hibaüzenetek lehetségesek: Az IEC busz állapotának hibajelzései: ERROR11! Handshake timeout. - A buszon kiadott parancsok válaszai a beállitott idön belül nem érkeztek meg. ERROR12! Interface Error. - Csatolófelületi hiba. A mért értékek figyelésének hibajelzései: ERROR15! Forward Power low! - A mérőfejre jutó kimenő teljesitmény nagysága kisebb a kalibrációs filenevében megadott értéknél. ERROR17! VSWR Measuring Wrong.- A mért állóhullámarány értéke kisebb egynél. ERROR18! See Your Antenna! - Nézd meg az antennádat! A mért állóhullámarány értéke nagyobb harmincnál. A mérési hibaüzenet utáni cselekvési választék alapján: S billentyü lenyomása - tovább lépés (Skip) R billentyü lenyomása - lépés ismétlés (Retry) A billentyü lenyomása - kilépés (Abort) a folytatás a kezelő döntésétöl függ. A nyomtató állapotának figyelése: Nyomtatási igény esetén a képernyőn a (Printer Ready) kérdés jelenik meg. A nyomtató és a papír állapotának leellenőrzése után lenyomandó az Y billentyű. Kilépés az A (Abort) billentyűvel. A mérési jegyzőkönyv példányszámára (Print_Number) adott 0 válasz esetén nyomtatás nem történik. A grafikus képernyő kinyomtatása igényekor (P gomb lenyomása) a nyomtató állapota szintén figyelve van.

6. Mérési javaslatok. Hosszu kábel használata esetén a 200 MHz feletti méréseknél kisebb csillapítása miatt a megjelölt kábelt használjuk. Gondosan rögzítsük a mérések körülményeit. Erre öt sorban összesen kétszáz karakternyi hely áll rendelkezésre. Az antenna sorszáma sorban végrehajtott változást a program új mérés beállitásként nem észleli. A mérések reprodukálhatósága érdekében gondosan ügyeljünk a mérések megismétlésénél az azonos körülmények biztositására. Célszerû a mérési beállítások filéit jól átgondolt alkönyvtár rendszerben tárolni. A mérési jegyzőkönyvek abba az alkönyvtárba kerülnek, ahonnan az alkalmazott mérési beállitási filét (*.SWR) kiválasztottuk. Ügyeljünk arra, hogy egy adott mérési beállitás és a hozzátartozó kalibrációs filé (*.CAL) azonos alkönyvtárban legyen.

7. A VSWR programcsomag részei. 7. 1. VSWR.EXE - lefordított, futtatható rendszer program. 7. 2. VSWR.PAS - TURBO PASCAL nyelven irt rendszer forrás program. 7. 3. VSWR.DOC - rendszer kezelési utasítása ASCII kódban. 7. 4. REPRINT.EXE - mérési jegyzõkönyvek újranyomtatásának programja. 7. 5. REPRINT.DOC - REPRINT kezelési utasítása ASCII kódban. 7. 6. *.TPU - lefordított egységek. 7. 7. *.BGI - grafikus meghajtók. 7. 8. *.CHR - grafikus karakterkészletek. 8. Készletjegyzék. 8. 1. NAP teljesítménymérő. Részei: 8. 1. 1. NAP alapműszer Gy.sz.: 863050/008 1 db. 8. 1. 2. Védőburkolat 2 db. 8. 1. 3. Dokumentáció 1 db. 8. 1. 4. NAP - Z4 mérőfej Gy.sz.: 862972/022 1 db. 8. 1. 5. NAP - Z8 mérőfej Gy.sz.: 862794/19 1 db. 8. 1. 6. N- BNC+ átmenet 3 db. 8. 1. 7. N+ BNC- átmenet 3 db. 8. 1. 8. N+ N+ átmenet 2 db. 8. 1. 9. Műterhelés 50 Ohmos 1 db. 8. 1.10. 20 m-es mérőfejkábel hosszabbító 1 db. 8. 2. SMX szignálgenerátor. Részei: 8. 2. 1. SMX Szignálgenerátor Gy.sz.: 862740/054 1 db. 8. 2. 2. Hálózati kábel 1 db. 8. 2. 3. Védőburkolat 2 db. 8. 2. 4. Dokumentáció 1 db. 8. 3. WALKOM LP-3451 típusú laptop számítógép. Részei: 8. 3. 1. Alapgép 1 db. 8. 3. 2. Dokumentáció 1 db. 8. 3. 3. LP-3450 VGA SOFTWARE floppy lemez 1 db. 8. 3. 4. VSWR SOFTWARE floppy lemez 1 db. 8. 3. 5. Hálózati kábel 1 db. 8. 3. 6. Hord táska 1 db. 8. 4. Szeléssavú erősítő rendszer. Részei: 8. 4. 1. 1.sz. erősítő egység 1 db. 8. 4. 2. 2.sz. erősítő egység 1 db. 8. 4. 3. 3.sz. erősítő egység 1 db. 8. 4. 4. 4.sz. erősítő egység 1 db. 8. 4. 5. Tápegység 1 db. 8. 4. 6. 2 m-es vékony RF koaxiális kábel 2 db. 8. 4. 7. 20 m-es vastag RF koaxiális kábel 2 db. 8. 4. 8. 2 m-es egyenfeszültségű tápkábel 1 db. 8. 4. 9. 20 m-es egyenfeszültségű tápkábel 1 db. 8. 4.10. Dokumentáció 1 db 8. 5. FX 1050 típusú nyomtató. Részei: 8. 5. 1. Nyomtató Gy.sz.: OE30047631 1 db. 8. 5. 2. Hálózati kábel 1 db. 8. 5. 3. Nyomtató kábel 1 db. 8. 5. 4. Papírvezető támaszték 1 db. 8. 5. 5. Traktor 1 db. 8. 5. 6. Dokumentáció 1 db. 8. 6. PCL - 848 típusú IEC kártya. Részei: 8. 6. 1. IEC kártya 1 db. 8. 6. 2. IEC-625 - IEEE-488 kábel 1 db. 8. 6. 3. IEEE-488 - IEEE-488 kábel 1 db 8. 6. 4. SOFTWARE floppy lemez 2 db. 8. 6. 5. Dokumentáció 1 db.

Vissza az elejére

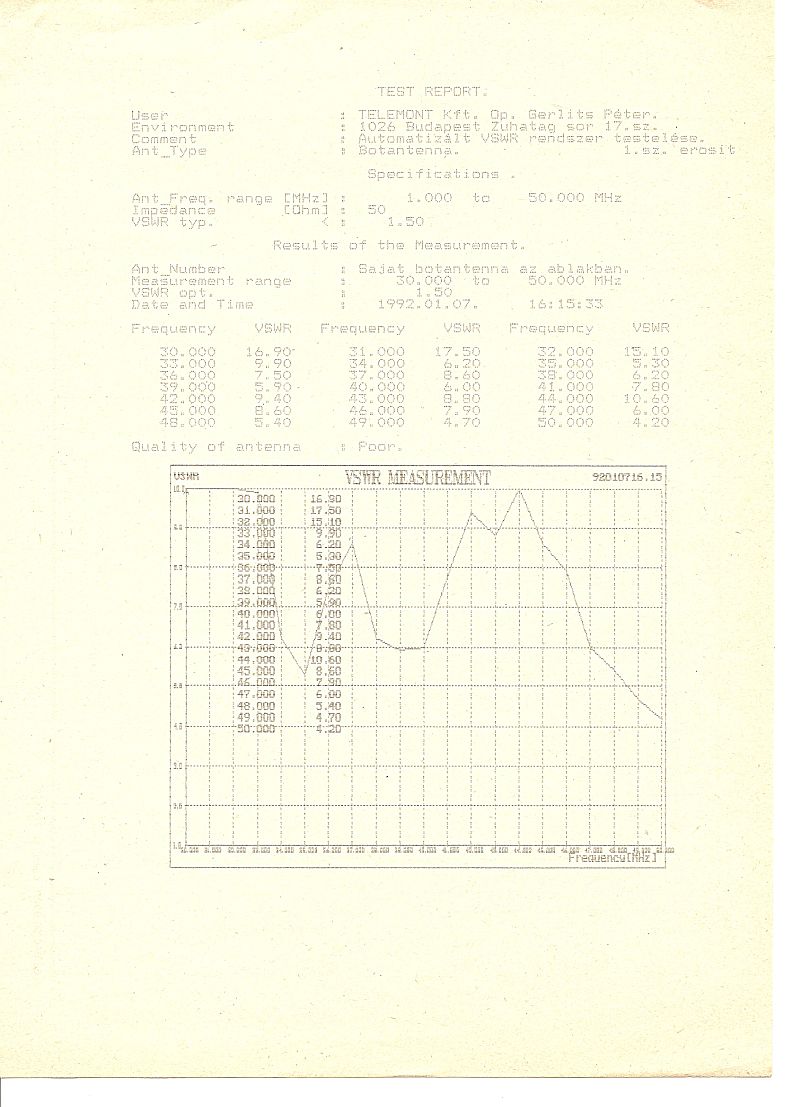

Mérési jegyzőkönyv

Vissza az elejére

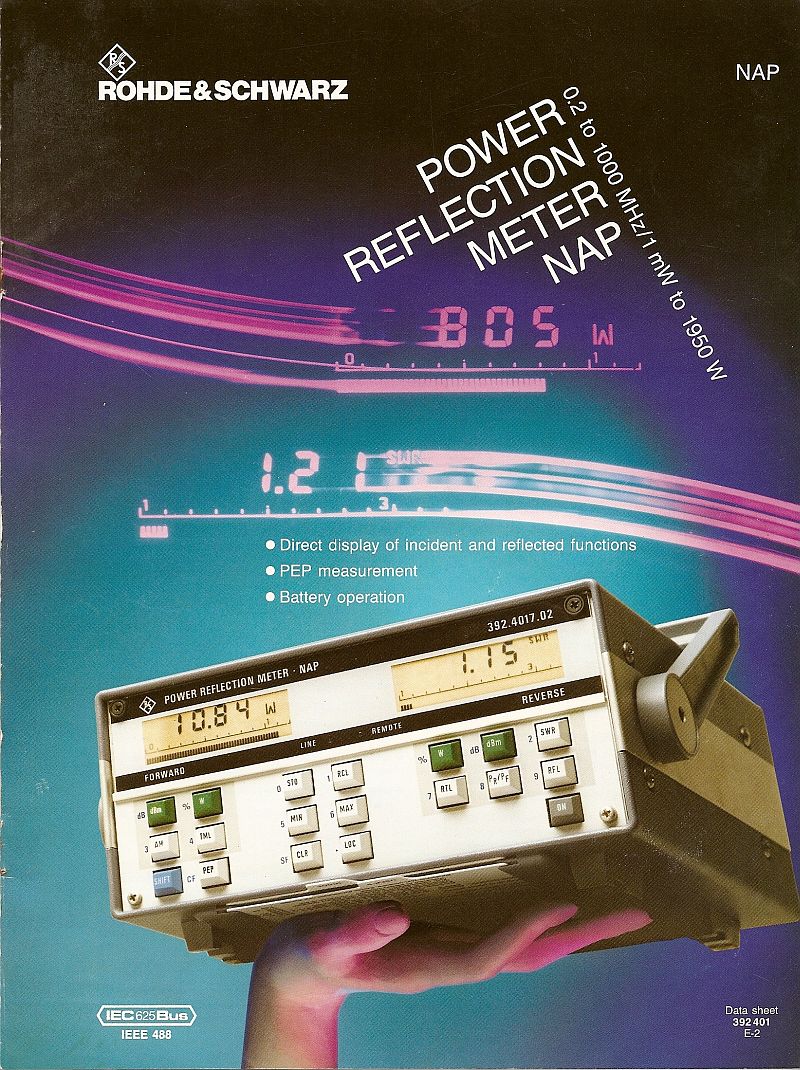

A NAP készülék.

Vissza az elejére

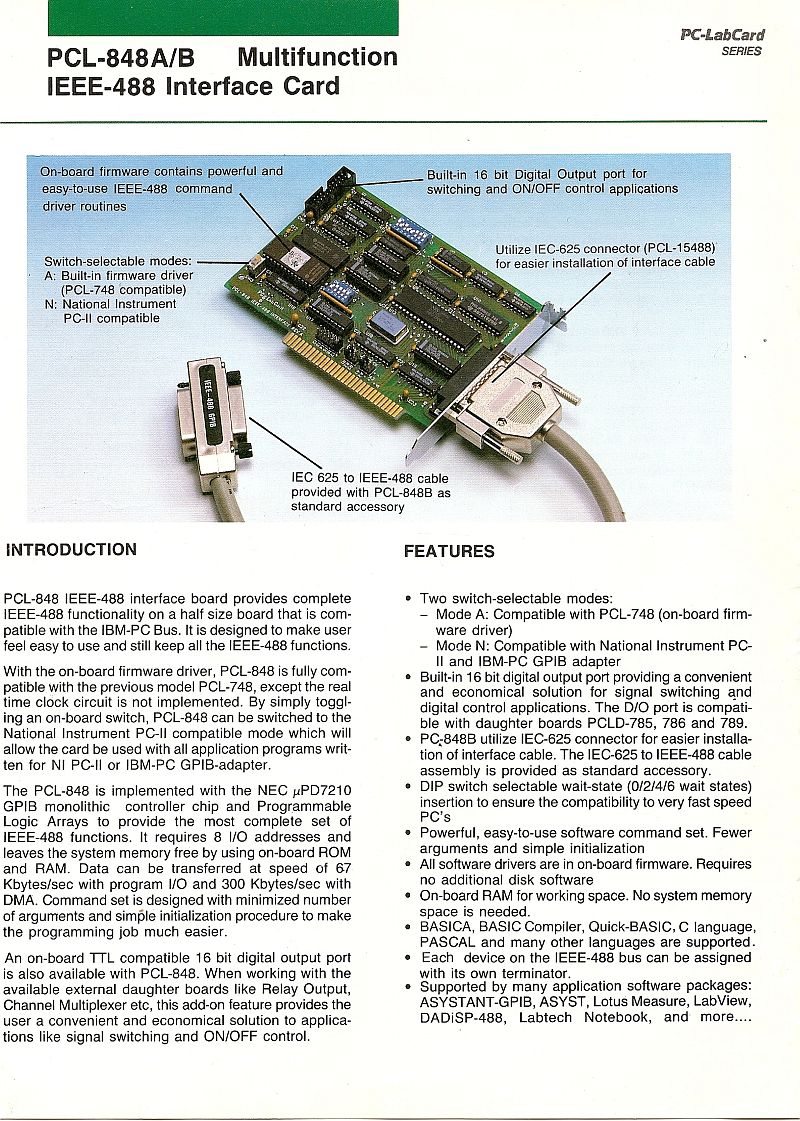

Számítógépbe helyezett illesztő kártya.

Vissza az elejére

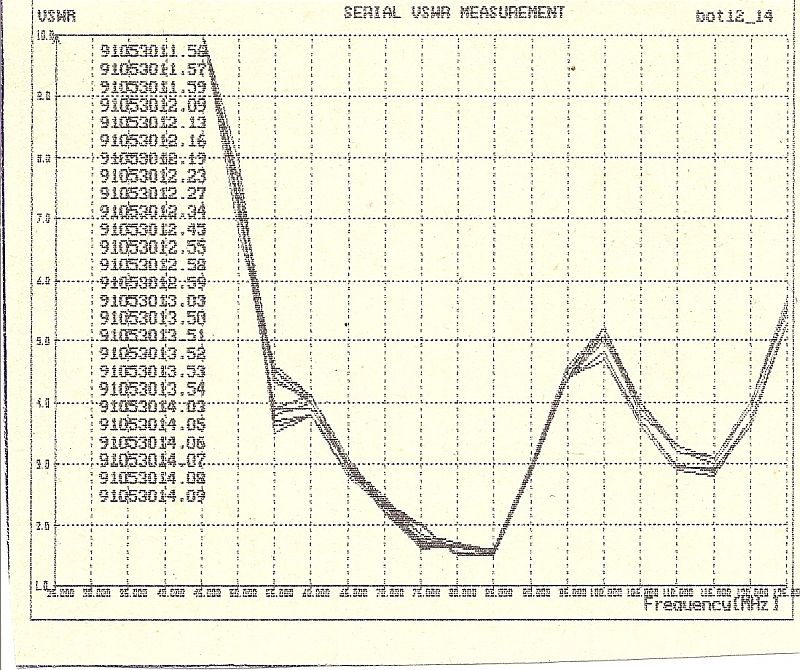

A mért értékek ábrázolása a diagram programmal.

A rajzoló program tömörített formában a:

Ide kattints!l

Ahol a

Valós-mért eredmények
Próba-szerkesztett pontok

Vissza az elejére

REPRINT program

    A REPRINT program feladata az automatizált VSWR mérőrendszer által készített
és a mérés időpontjáról elnevezett filékből egy  kiválasztott mérési jegyzőkönyv
(TEST REPORT) és a grafikai ábrázolás juranyomtatása 1-5 példányszámban.

    A program élindítása után egy kétoszlopos ablakban megjelennek az aktuális meghajtó aktuális alkönyvtárkában elhelyezkedő mérési jegyzőkönyvek filéinek nevei. A kívánt
mérési jegyzőkönyv kiválasztása a kurzorbillentyűk (Le és Felé Jobbra és Balra)
valamint a  Page Up és Page Down és Home és az End billentyűk mozgatásával történik.
A kurzor mindenkori helyzetét a választott név kiemelt megjelenése jelzi.

    Lehetséges másik alkönyvtárba való átlépés amennyiben ráállva egy alkönyvtárt
jelző jellel ( |..\ ) kezdődő pozícióra    megnyomjuk az ENTER billentyűt.
      A  mérési jegyzőkönyv kiválasztása a megfelelő név pozícióra való ráállás után az
ENTER billentyű lenyomásával történik.
      Amennyiben nem találtuk meg a keresett mérési jegyzőkönyvet a programból való
kilépés az ESC lenyomásával.
        Az ENTER billentyű lenyomása után megjelenik a kiválasztott mérési jegyzőkönyv
 neve majd a SPACE billentyű lenyomásával a jegyzőkönyv első képernyő oldala.
A második oldal a SPACE Újbóli lenyomásával látható.
    A szükséges példányszám megadása (1-5) és ENTER lenyomása után a nyomtatót be kell állítani (helyes állásba állítás és papír biztosítás stb.). A nyomtató állapotát a program ellenőrzi.
       Ha a példányszámra vonatkozó kérdésre  'Number the Report (1-5)' 0 a válasz akkor ENTER után a program futása befejeződik.
     A meghatározott példányszámú  mérési jegyzőkönyv kinyomtatásával a program a felhasználótól elbúcsúzik.

Tartalom

           VISZONTLÁTÁSRA!
               Good By For The Present!

Copyright : Gerlits Péter
Készítés             : 2008. augusztus 20
Utolsó javítás    : 2016.  július 20
