Hisztogramról általánosságban |
|
---|---|
A hisztogram megmutatja, hogy mely világosságértékekből mennyi található a fotónkon. Ez azt jelenti, hogy minden egyes pixelnek a világosságértékét kiszámítjuk és az azonos világosságértékhez tartozó pixelek számát összeadjuk, majd a kapott értéket egy grafikonon ábrázoljuk. Ha le akarjuk egyszerűsíteni a dolgot, akkor azt mondhatjuk, hogy bal oldalon a sötét tónusok (árnyékok), középen a középtónusok, jobb oldalon pedig a világos tónusok (csúcsfények) láthatóak a hisztogramon. Az általunk használt hisztogram vízszintesen 256 értéket tud megjeleníteni, melyben a 0 a legsötétebb (fekete), míg a 255 a legvilágosabb (fehér) értéket jelenti. A hisztogram rajzolásánál megszámoljuk, hogy hány pixel tartozik a 0 értékhez, majd ezt az értéket (a hisztogram függőleges tengelyének felosztását figyelembe véve) felrajzoljuk. Ezután megnézzük, hogy az 1 értékhez, hány pixel tartozik, majd a 2-höz és így tovább. Ebből előáll a világosságértékeket tartalmazó grafikon. | |

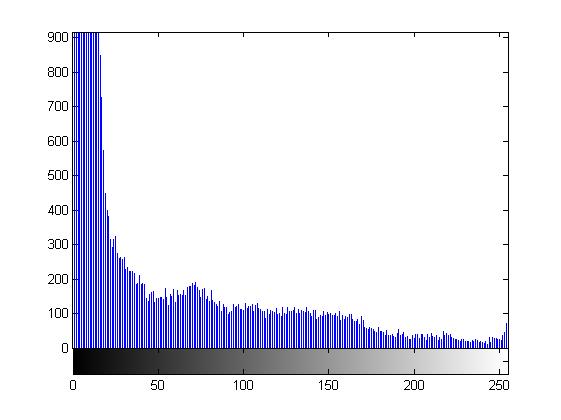

Hisztogram megjelenítése |
|
A kód: Megtalálható a mathlab függvényei között. | I = imread('kep.png'); A = squeeze(I(:,:,1)); imhist(A) |
Példák: |
|

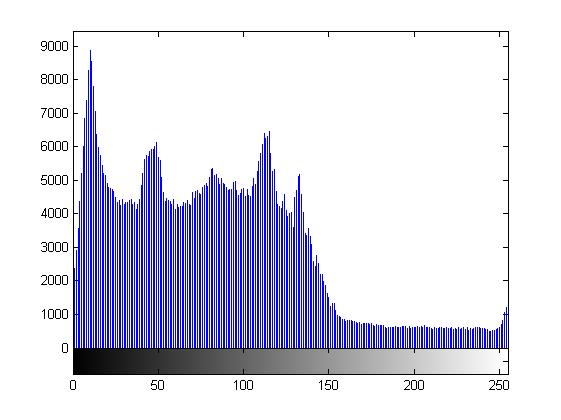

Kindulási kép: | Ez lett belőle: |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

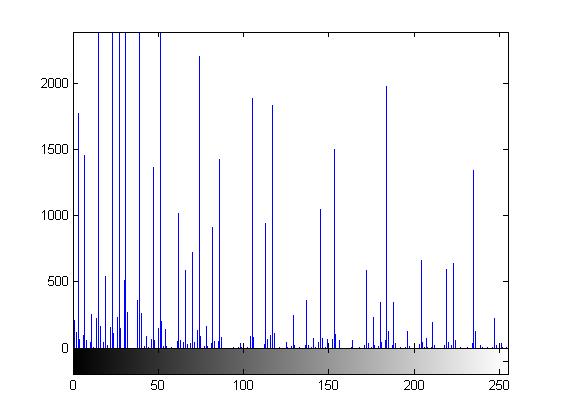

Hisztogram széthúzás |
|
Ha a hisztogram min és max között vesz fel csak 0-tól különböző értéket, ahol min > 0 és/vagy max < L-1 Ebben az esetben a hisztogramot széthúzhatjuk a teljes [0,L-1] intervallumra, így javítva a kép láthatóságát. |
|
A kód: | function[out] = histogram_stretch_grey(image) image = double(image); maxVal = max(max(image)); minVal = min(min(image)); diff = maxVal - minVal; image = image-minVal; image = image ./ diff .* 255; out = uint8(image); end |

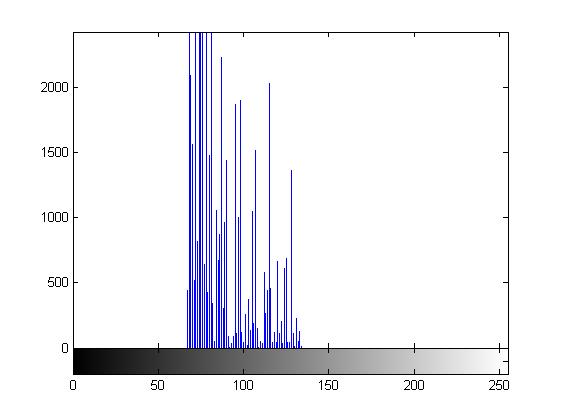

Példák: |
|

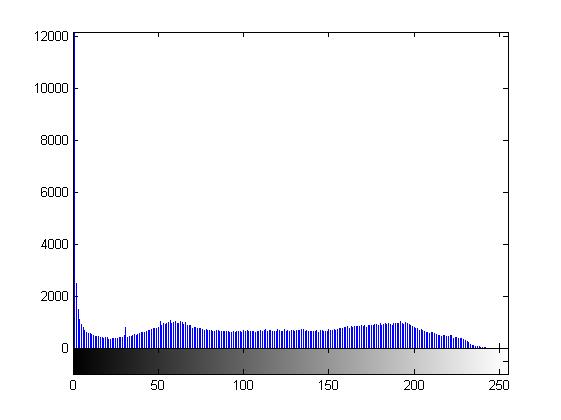

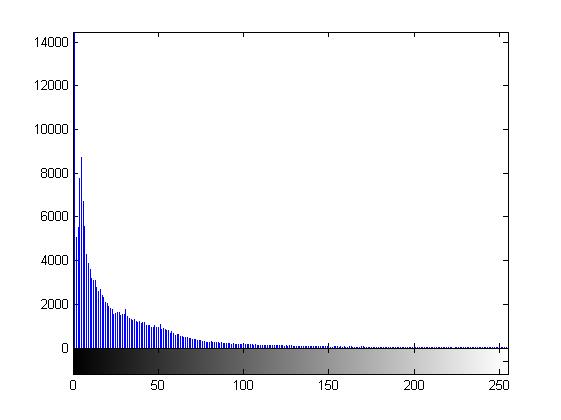

Kindulási kép: | Ez lett belőle: |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

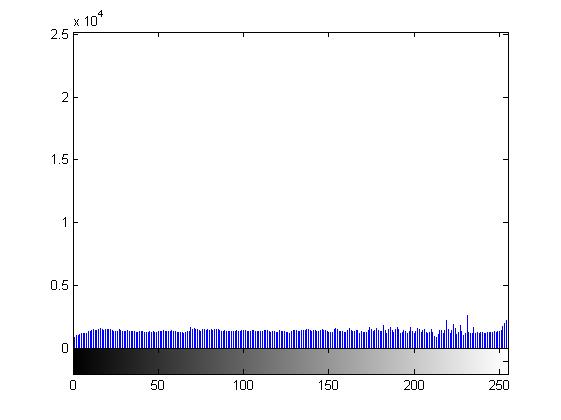

Hisztogram kiegyenlítés |
|
Azt az eljárást, ami a képet úgy transzformálja, hogy a világosságkódok egyenletes eloszlásúakká váljanak, hisztogram-kiegyenlítésnek nevezzük. Ez főként olyan képeknél hasznos, amelyek valamilyen ok miatt (például rossz megvilágítás) kevésbé kontrasztosak, azaz az intenzitásértékek az intenzitástartomány kisebb részére koncentrálódnak. Az eljárás lényegében analóg módon a folytonos és diszkrét térben egyaránt elvégezhető. | |
A kód: Megtalálható a mathlab függvényei között. |
hhisteq = video.HistogramEqualizer; x = imread('tire.tif'); y = step(hhisteq, x); imshow(x); figure, imshow(y); hhisteq = video.HistogramEqualizer; x = imread('kolyok.png'); A = squeeze(x(:,:,1)); y = step(hhisteq, A); figure, imshow(y); |

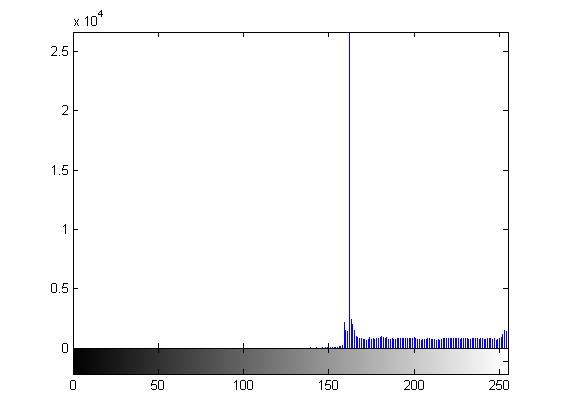

Példák: |
|

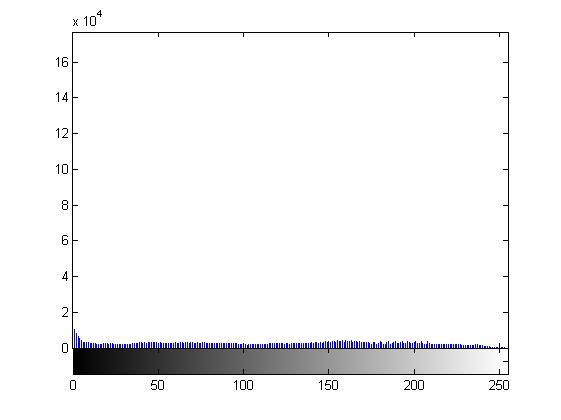

Kindulási kép: | Ez lett belőle: |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

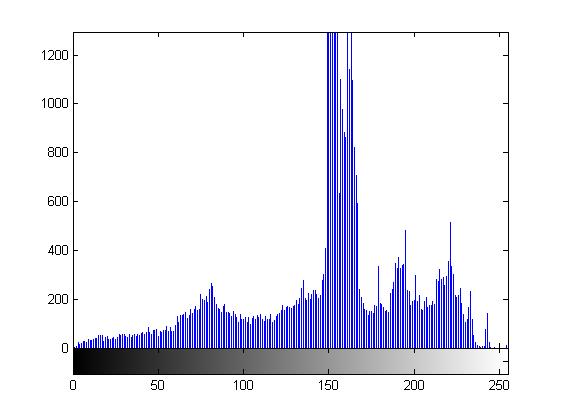

Kontraszt széthúzás |
Nagyon hasonló a hisztogram széthúzáshoz, azonban itt a széthúzandó intervallum a legkisebb és legnagyobb intenzitású pontok által meghatározott intervallumon belül van. Speciális esetben, amikor a széthúzandó intervallumot a legkisebb és legnagyobb intenzitású pontok határozzák meg, hisztogram széthúzásról beszélünk. |
A kód: | function [array_out] = ContrastStretchNorm(array_in, low_thr, high_thr) if nargin ==1, low_thr = 0.01; end if nargin <3, high_thr = low_thr; end abs_max = max(array_in(:)); abs_min = min(array_in(:)); if (abs_max == abs_min), array_out = array_in; return; end array_in = array_in - abs_min; marr = abs_max*(array_in == 0)+ array_in; next_min = min(marr(:)); marr = (array_in < abs_max).* array_in; next_max = max(marr(:)); imrange = next_max - next_min; low_thr = low_thr * imrange; high_thr = high_thr * imrange; low_thr = next_min + low_thr; high_thr = next_max - high_thr; mask_lo = (array_in < low_thr); array_in = mask_lo .*low_thr + (~mask_lo) .* array_in; mask_hi = (array_in > high_thr); array_in = mask_hi .*high_thr + (~mask_hi) .* array_in; array_in = array_in - low_thr; array_out = array_in ./(high_thr - low_thr); |
Példák: |
|

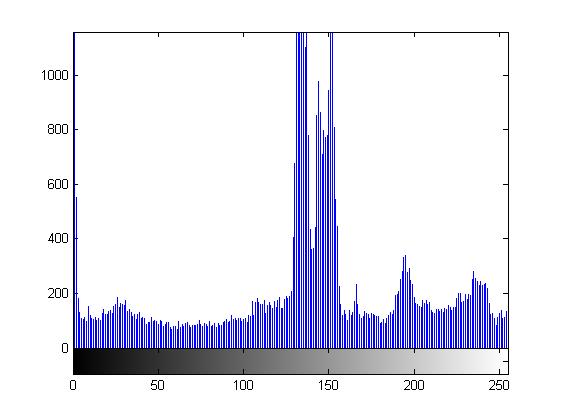

Kindulási kép: | Ez lett belőle: |
![]() |
![]() |
![]() |
![]() |

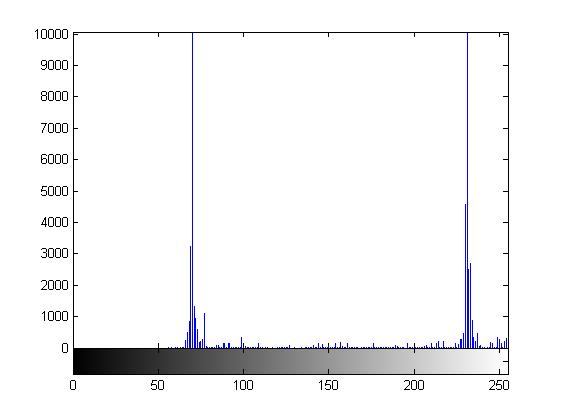

Lokális hisztogram-kiegyenlítés |
A hisztogram kiegyenlítést a kép kisebb részein külön-külön végezzük, így elérhetjük, hogy a globálistól eltérően, a lokális homogén rész relatívan kisebb különbségeit kiemeljük. |
A kód: | A=imread('tire.tif'); figure,imshow(A); Img=A; M=10; N=20; mid_val=round((M*N)/2); in=0; for i=1:M for j=1:N in=in+1; if(in==mid_val) PadM=i-1; PadN=j-1; break; end end end B=padarray(A,[PadM,PadN]); for i= 1:size(B,1)-((PadM*2)+1) for j=1:size(B,2)-((PadN*2)+1) cdf=zeros(256,1); inc=1; for x=1:M for y=1:N if(inc==mid_val) ele=B(i+x-1,j+y-1)+1; end pos=B(i+x-1,j+y-1)+1; cdf(pos)=cdf(pos)+1; inc=inc+1; end end for l=2:256 cdf(l)=cdf(l)+cdf(l-1); end Img(i,j)=round(cdf(ele)/(M*N)*255); end end figure,imshow(Img); figure, subplot(2,1,1);title('Before Local Histogram Equalization'); imhist(A); subplot(2,1,2);title('After Local Histogram Equalization'); imhist(Img); |

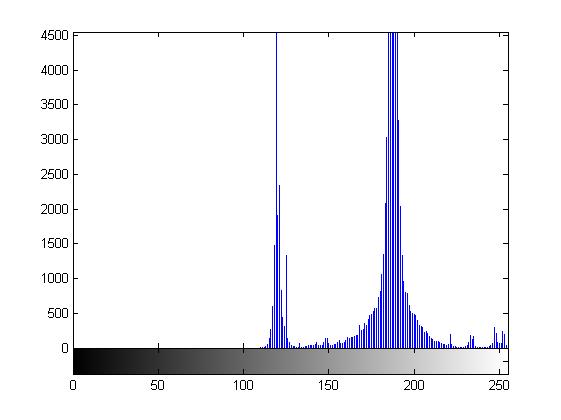

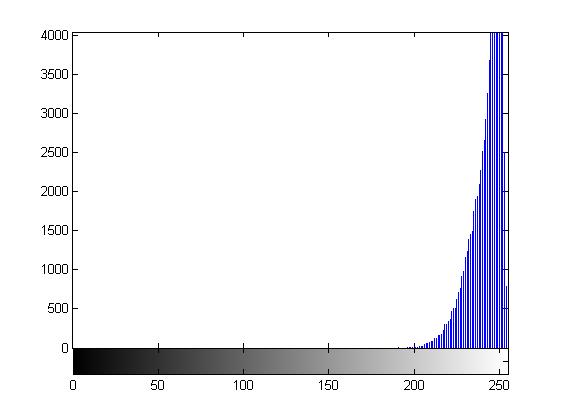

Példák: |
|
Kindulási kép: | Ez lett belőle: |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Érdekesség |
