Ez egy igencsak érdekes és rendkívül veszélyes projekt. Az nagyon látványos, amikor cm-es szikták ugrálnak a két vezeték között, de ha valaki nem figyel, és mondjuk a sorkimenó trafó kimenete ívet húz az ember ujja felé, hát... annak megrázó élményben lesz része!!! Az én trafóm kb. 3 cm-es ívet húz.Mivel a levegő átütési szilárdsága 21kV/cm, akkor 3 cm-es ív feszültsége kb. 60kv (=60.000V!!!) ezért igencsak vigyázni kell vele!!! A nagyfeszültséggel való játszadozás nem gyerekjáték!!! Engem még szerencsére nem rázott meg, de égési sérüléseket okozhat, de lehet komolyabb baleset is.

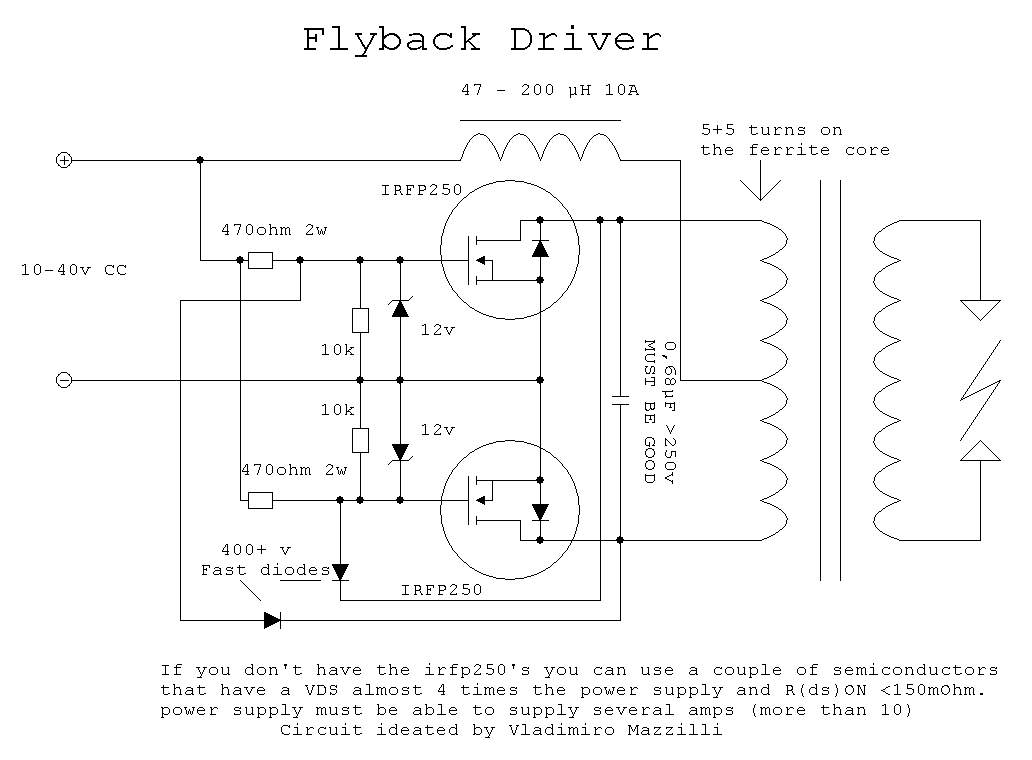

Az áramkör nagyon egyszerű, könnyen elkészíthető. Az alkatrészek nem túl olcsók, de az egész áramkört (trafó nélkül) egy 500-asból meg lehet úszni. A sorkimenő trafót régi monitorokból, tv-kből lehet kitermelni (lomtalanításoknál igen gyakori!!!). A trafó könnyen felismerhető: általában 10 lábú, és a lábai félkörívben helyezkednek el, a tetejéből egy vastag, általában piros vezeték lóg, ami a tv vagy monitor képcsövéhez csatlakozik. A trafó lábkiosztását célszerű Interneten megkeresni, vagy (gyakorlottabbaknak) bemérni. A sorkimenő tekercsein én nem módosítottam, mert van rajt primer és visszacsatoló tekercs, de a kapcsolási rajzon találhatóak tekercsadatok, ami alapján is elkészíthető a trafó. A kapcsolási rajzon feltűntetett ellenállás teljesítményértéke, szerintem kevés. Én vettem 2 db 12ohm-os 5W-os ellenállást, és sorba kötöttem őket a 27ohm-os helyett. Ez így 24ohm-os és 10W-os. Mivel a tranzisztoron elég nagy áramok folynak, ezért hosszabb üzemeltetéshez hűtőbordával kell ellátni, mert nagyon melegszik. Az áramkör felvétele több Amper is lehet (még nem mértem meg), ezért célszerű akkumulátorról, vagy nagyobb teljesítményű trafóról üzemeltetni.

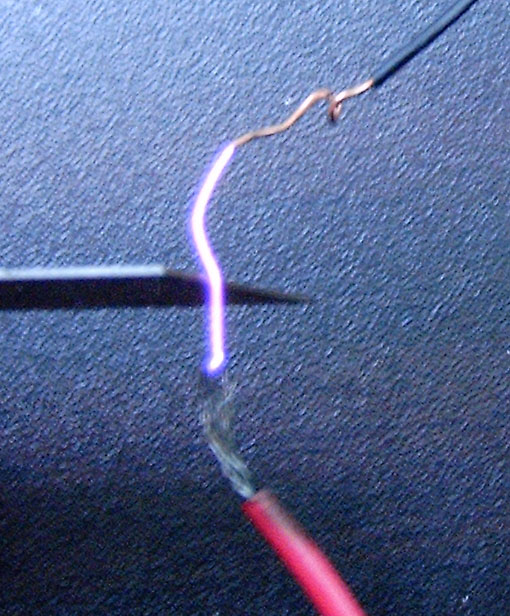

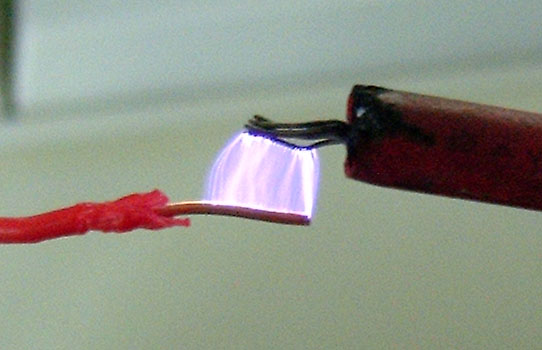

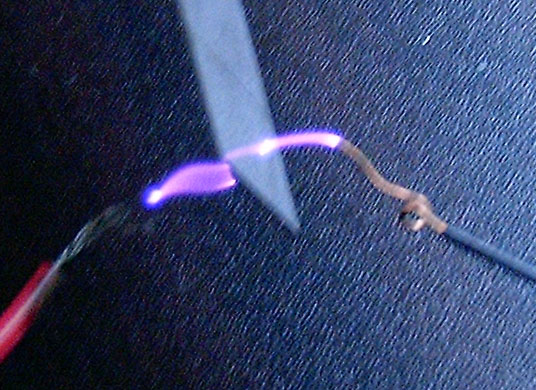

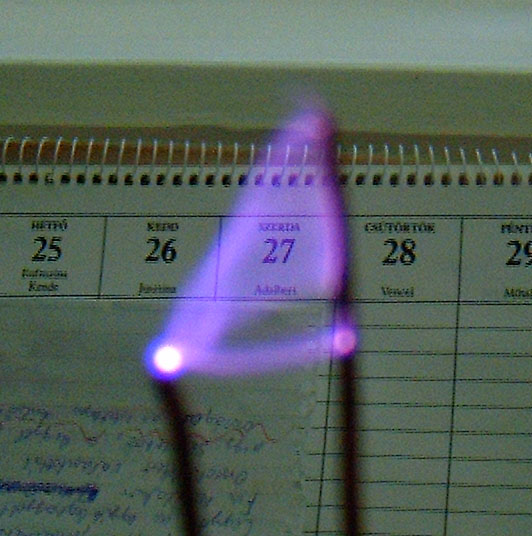

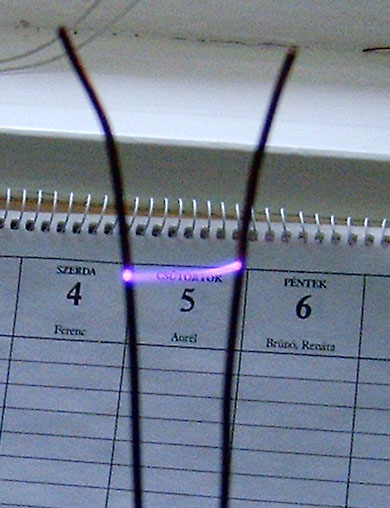

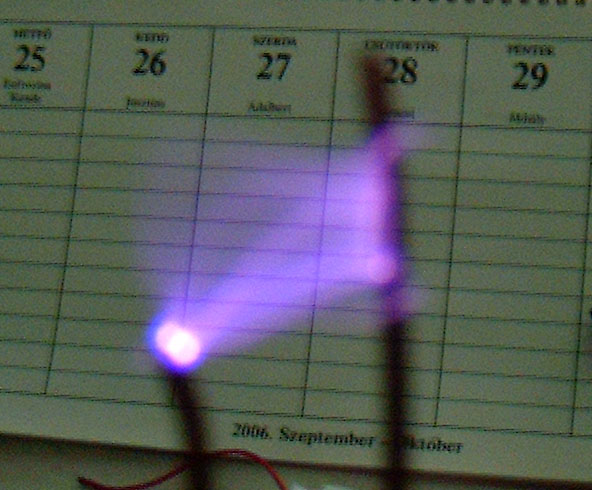

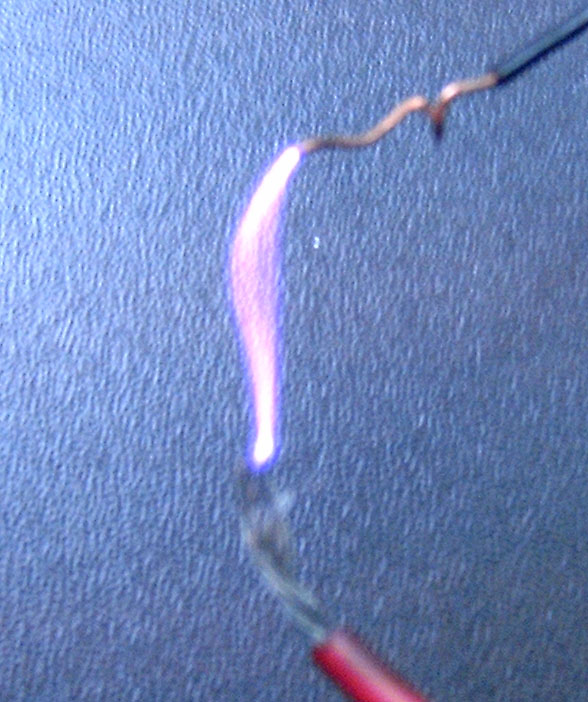

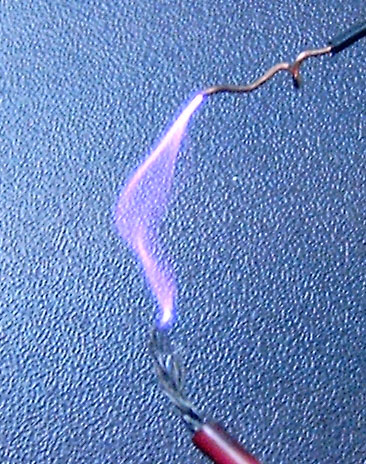

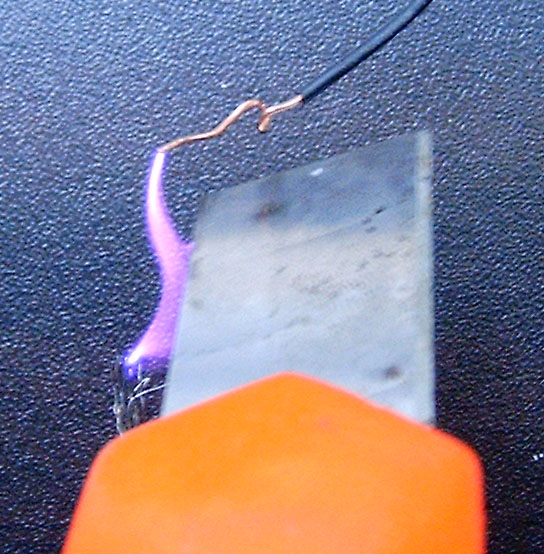

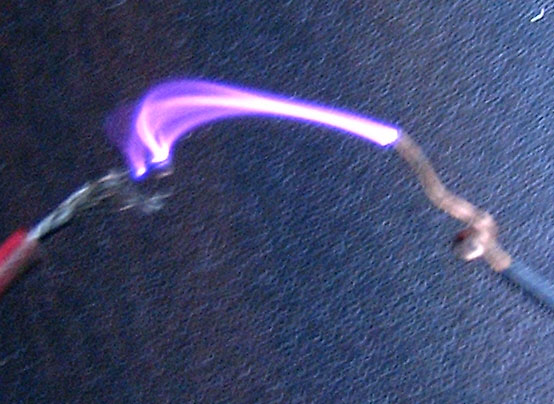

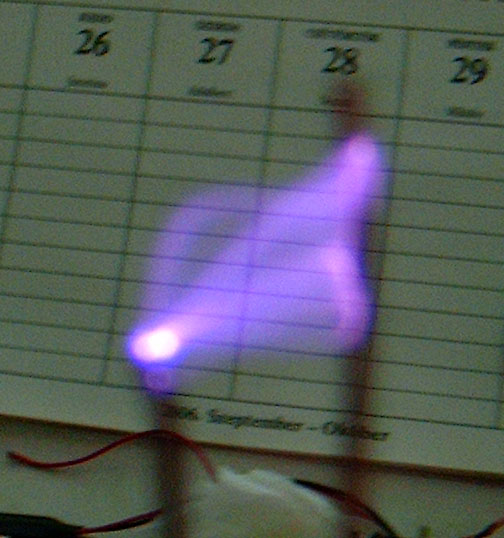

Ittvan róla pár kép (rákattintva nagyban jelenik meg):

És végül 2 (elég rossz minőségű) video (7Mb körüliek!!!):

Film1 Film2
