2005-12-27

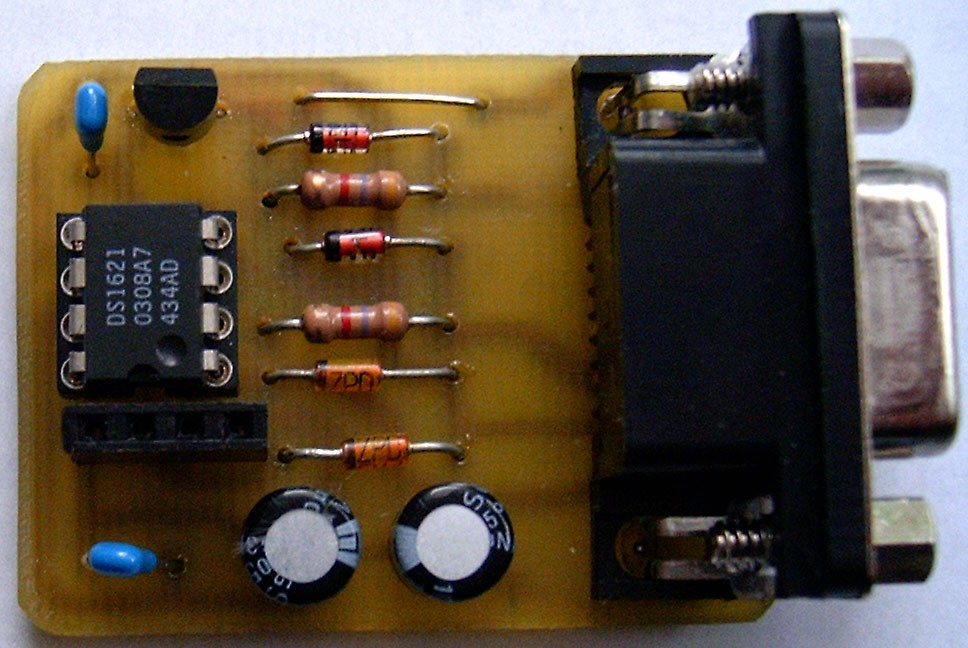

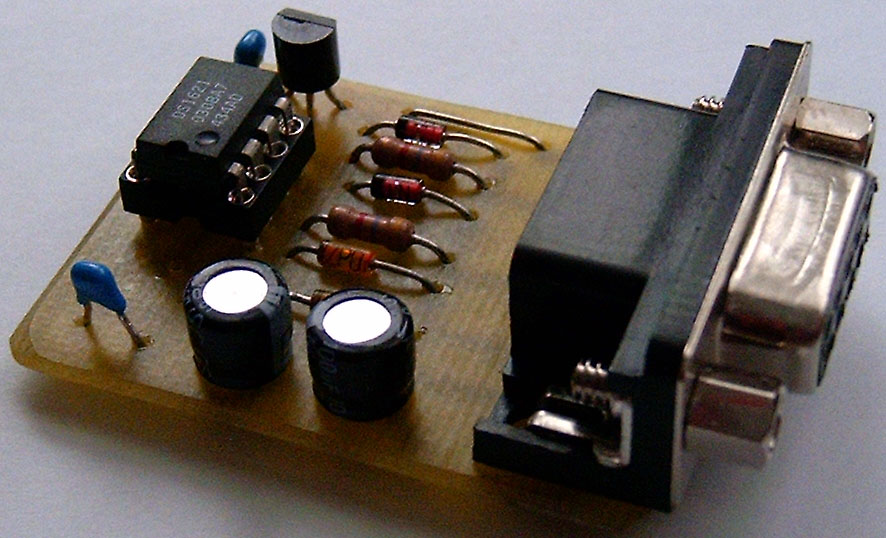

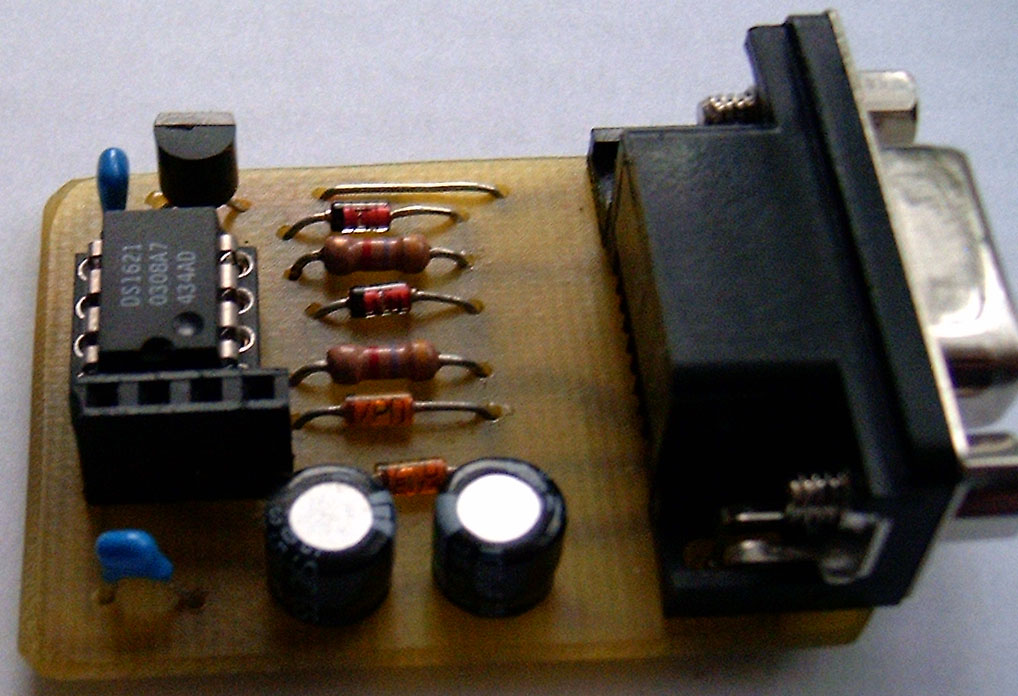

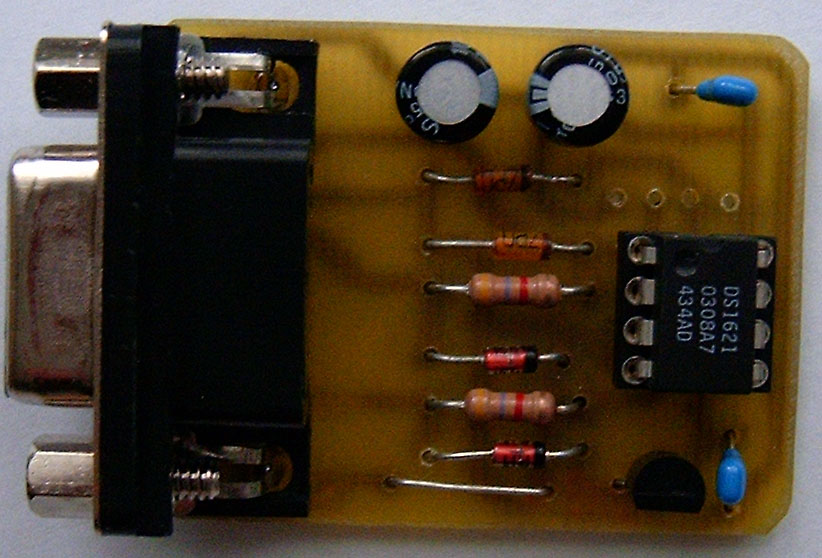

Ez a hőmérő nagyon egyszerű könnyen megépíthető, nekem tetszik. -20 és +120 °C között tud mérni, 0.5 °C pontossággal. A fenti kapcsolási rajzon találhatő hőmérő 2 hőmérsékletet tud mérni. A panelt úgy terveztem meg, hogy az egyik DS1621 a panelon van (ez méri a benti hőmérsékletet), és a másik IC-t (kinti hőmérséklet) egy 4 eres vezetékkel csatlakoztatom a panelhoz. Ezt majd kilógatom az ablakon, de egyenlőre ez még nincs készen. Úgy gondoltam, hogy a négy drótot egy IC-foglalatra forrasztom, és így nem kell még egy panellal vacakolni.
Alkatrészlista:
2 db |
4,7k |
ellenállás |
2 db |
100n |
kondenzátor (pl.: kerámia) |
2 db |
47u |
kondenzátor (elektrolit; én 100u/10V-sat használtam, mert ez volt otthon) |
2 db |
100n |
kondenzátor (pl.: kerámia) |
2 db |
1N4148 |
dióda |
2 db |
5,1V |
Zener-dióda |
1 db |
78L05 |
IC (jó még: 7805, 78LM05 stb., egyszóval 5V-os feszültség stabilizáló IC) |
1 db |
IC (az IC-t a Dallas Semiconductor, vagy a Maxim gyártja (a kettő már ugyanaz; asszem egyesült e két cég)) |
|
1 db |
D-9 |
aljzat, panelra szerelhető |
2006-01-18

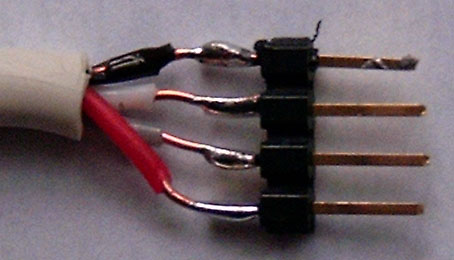

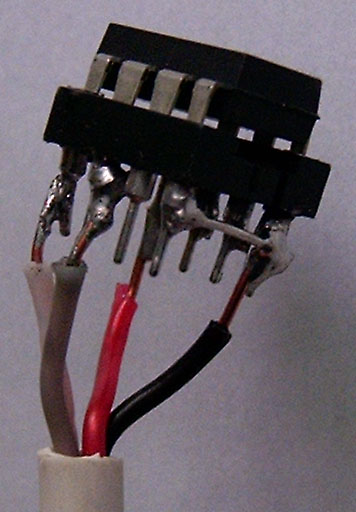

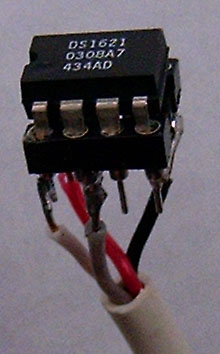

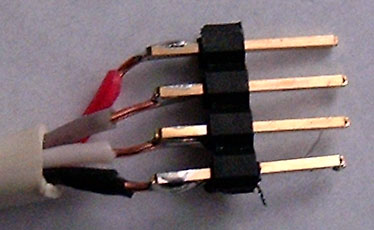

Elkészült a hőmérő külső érzékelője egy nagyon egyszerő megoldással. Fogtam egy IC foglalatot és a megfelelő lábakat összeforrasztgattam egy 4-eres vezetékhez. A drót másik végére 4 tüskét (jumper) raktam. Így nem kell még egy panellel szórakozni. A főpanelre forrasztottam 4 lyukas jumpert, és kész az egész.

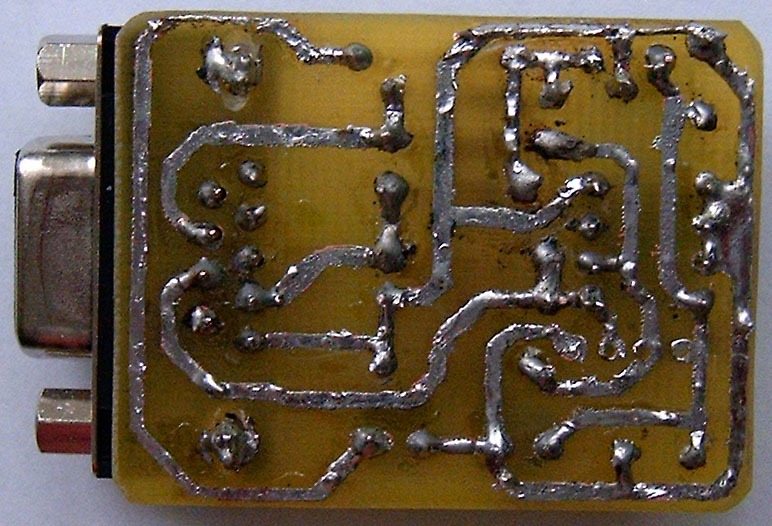

Néhány kép róla:
01 02 03 04 05 06 07 08 09 10 11 12 13
2006-04-17
Pontosabb hőmérőt készíthetünk egy másik IC-vel: DS1624-gyel, ami kompatibilis a DS1621-gyel. Mérési tartománya: -55°C - +125°C. Felbontása: 0.03125°C, vagyis 16x pontosabb, mint a DS1621. A lap tetején lévő kapcsolási rajzzal összesen 8db szenzort lehet olvasni, csak az IC-ket kell a megfelelő módon címezni.
Cím | A2 láb | A1 láb | A0 láb |
0 | Gnd | Gnd | Gnd |
1 | Gnd | Gnd | +5V |
2 | Gnd | +5V | Gnd |
3 | Gnd | +5V | +5V |
4 | +5V | Gnd | Gnd |
5 | +5V | Gnd | +5V |
6 | +5V | +5V | Gnd |
7 | +5V | +5V | +5V |
A hőmérő programja (egy másik verzió, Csongor-féle, ZIP)
Mint a fenti, forráskóddal kiegészítve
A hőmérő kapcsolási rajza, panelterve(kétoldalas, úgyhogy átterveztem) (pdf)
Az hőmérő, panelterve (Proteles dokumentum összezipelve)
Ugyanaz, mint a fenti (csak DDB kiterjesztéssel)
