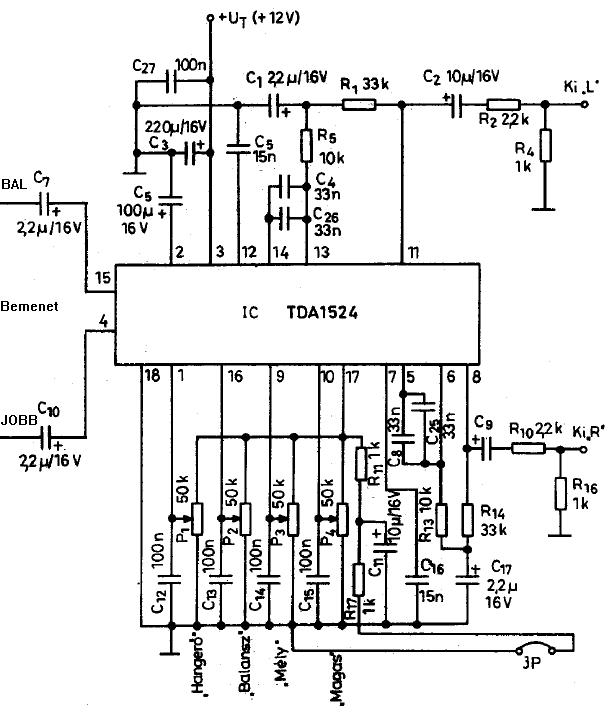

Az előerősítőt a Hobbi Elektronika c. folyóirat 1997/8. számában leítrak alapján készítettem el, a művelet erősítős részt lehagyva, saját tervezésű panel alapján. Ebben az előerősítőben hangszínszabályzó is található(magas-mély). Az előerősítő különlegessége az, hogy a hangerő, a balansz, és a hangszínek állítgatása egyenárammal történik, ezért a hangerő változtatáshoz sztereó logaritmikus potméter helyett lineáris mono potméter szükséges. A szabályzás egyenfeszültséggel történik, a bemenő hangferkvenciás jel egyiken potin sem mérhető. A JP jumper 20 Hz-en 6 Db-t emel.

Az előerősítő műszaki adatai (ha a tápfeszültség 12V):
-Áramfelvétel: kb. 35-50mA
-A legnagyobb harmonikus torzítás: 0,3%
-Erősítés: max. 21 Db

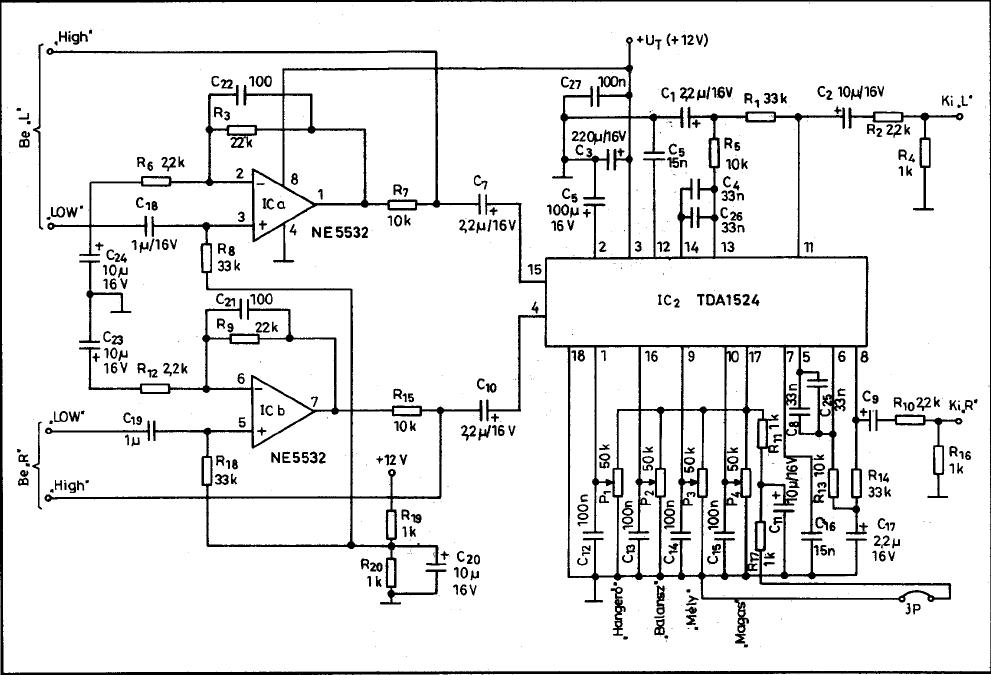

A fenti dokumentum tartalmazz egy bővített változatot is, egy művelet erősítős előerősítővel kiegészítve, de annak a panelterve nincs kész. A műv.erősítős előerősítő külön meg van tervezve. A TDA1524-es előerősítő paneltervén egy összekötést nem vettem észre, és utólag nehéz lett volna kijavítani, így hagytam.

A potik közös pontját (NEM A FÖLDELÉST, hanem a másikat) egy vezetékdarabbal össze kell kötni az IC 17. lábával
