Nagyon megtetszett ez a torzító, amikor az internetet böngészve ráakadtam. A kapcsolás elég egyszerű, de mégis nagyon szuper. Az eddig általam összedobott torzítók többsége IC-s volt, de nem tetszettek eléggé, mert mindegyik kapásból túlvezérli a bemeneti jelet úgy ahogy van, nincs bennük semmi extra.

Ez meg szuper: van benne előerősítő, állítható a torzítás, tartalmaz egy passzív hangszínszabályzót stb. 5 db BC413B-s tranzisztorral csináltam meg a torzítót, mert ez zajmentes, így nagyobb hangerőnél sincs olyan nagy alapzaja, és nem gerjed annyira. Én két 1N4148-as típusú szilíciumdiódával csináltam, de gármániumdiódák kellenének a torzítóhoz. Az általam megtervezett panelról lespóroltam a 100 Ohmos ellenállást és a diódát, ezek nem befolyásolják az áramkör működését. Valamint a kétáramkörös váltókapcsoló 2-2 helyen csatlakozik a panelhoz. Én ide jumpereket(tüske) raktam, így akinek nincs kedve bajlódni a kapcsolóval, az rövidre zárja. A többi kivezetést a kapcsolón belül kell összekötni átlósan. A bemeneti érzékenysége : 0,5-500mV közötti A kimeneti jel: max 1,3V

Akit érdekel szakszerű magyarázat, az keresse fel a BSS Elektronika honlapot!

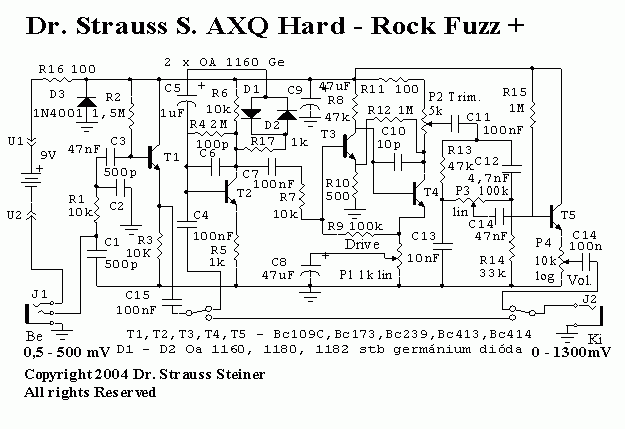

BSS Elektronika <-- innen származik a kapcsolási rajz

Az torzító kapcsolási rajza, panelterve (Proteles dokumentum összezipelve)

Az torzító kapcsolási rajza, panelterve, leírása (összezipelve)
