Mini kettős stabilizált tápegység

    Jellemzők

    Alapötlet

    Az első néhány műveleti erősítővel felépített kapcsolásom után rá kellett jönnöm, hogy a műveleti erősítők nem igazán szeretnek szimpla tápfeszültségről üzemelni. (Persze típusa válogatja.) Azonban nem szerettem volna minden kapcsoláshoz két dugasztápot vagy kéttekercses transzformátort használni, ezért elhatároztam, hogy építek egy egyszerű kettős tápegységet.

    Elmélet

    A tápegység negatív oldala néhány 10 milliAmper terhelhetőségű lesz. (hiszen csak a műveleti erősítőket kell tápfeszültséggel ellátni, nem hifi végfokot akarok hajtani róla... ) A pozitív oldal terhelhetősége azért jó, ha minél nagyobb. Az egyszerűség kedvéért a jól bevált 78xx és 79xx sorozatú IC-ket választottam ki stabilizátornak.

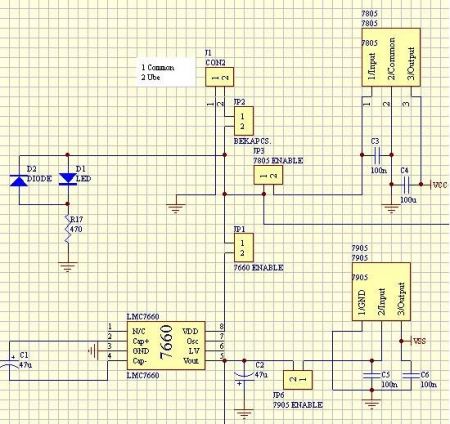

    A negatív feszültséget ICL7660 típusú kondenzátoros kapcsolóüzemű IC állítja elő. Ezt az IC-t a stabilizált pozitív feszültségre is lehet kötni, de akkor - a működés jellegéből következően - soha nem fog ugyanakkora negatív feszültséget előállítani, mint amekkora a bemenetén van. Ezért én a pozitív stabilizátorok elé kötöttem, majd az így előállított negatív feszültséget stabilizáltam 79xx IC-kkel. így sikerült előállítani a tökéletesen szimmetrikus +/- feszültséget.

    A hardver

    A bemeneti feszültség és mindegyik kimeneti ág egy-egy megszakítással (nálam jumperrel) van ellátva. Ha csökkenteni akarjuk a fogyasztást, a nem használt ágak kiiktathatóak. A tápfeszültséget jelző LED elhagyható.
    Ha csak a pozitív feszültséget előállító ágakat használjuk, akkor a bemeneti feszültség maximumát a beépített 78xx IC-k határértékei (általában 40V) határozzák meg. Ha a negatív feszültségre is szükség van, akkor a JP1 jumpert zárni kell. Ekkor dolgozni kezd a negatív feszültséget előállító 7660. Ennek az áramkörnek a maximális bemenő feszültsége 10V. Ezt a határértéket túllépve az IC károsodást szenved. (Személyes tapasztalat.) Ezért ilyenkor a stabilizálatlan bemeneti feszültséggel vigyázni kell. Például egy "gagyi" dugasztápos tápegység feszültsége terhelés nélkül nagyon könnyen meghaladhatja ezt a 10V-os értéket. Ilyenkor biztonságosabb a bejövő feszültséget "megfogni", akár egy újabb 7810 IC beépítésével.
    A kimenetek terhelhetősége a pozitív ágakban a 78xx IC-knek megfelelően 1A körüli. Fontos, hogy a bemeneti feszültség legalább 1,5-2 V-al meghaladja a stabilizált feszültséget.
    A negatív tápfeszültség pontok terhelhetősége meglehetősen korlátott. Mivel a 79xx áramkörök belső fogyasztása is terheli a 7660 IC-t, érdemes low-drop típusokat alkalmazni.
