lA

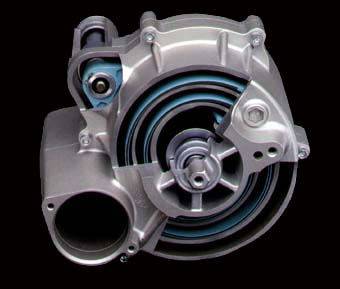

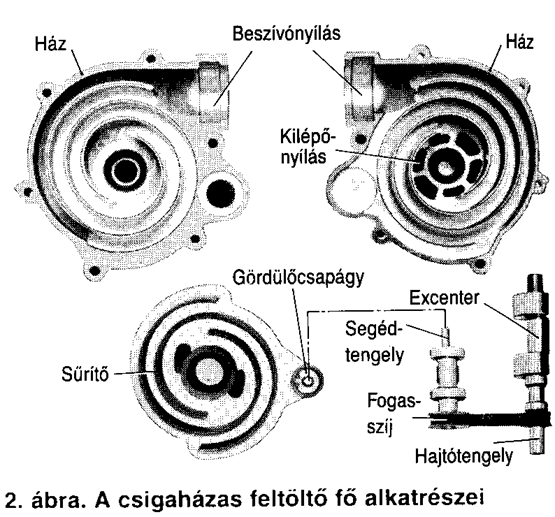

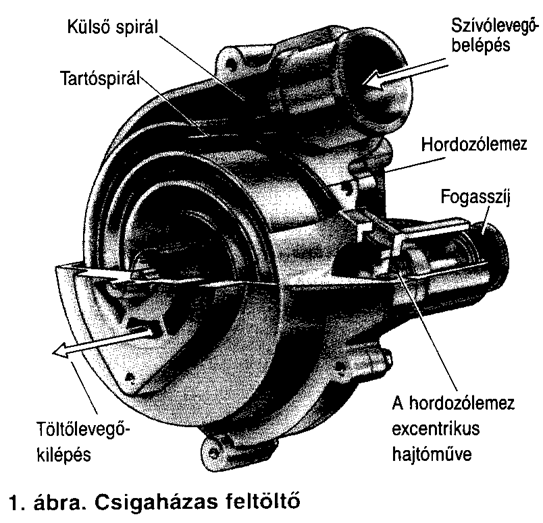

csigaházas feltöltõ (1. és 2. ábra) a
ház két felébõl, a sûrítõbõl, a
hajtó- és a segédtengelybõl áll.
lA
sûrítõ mindkét oldalán egy-egy
spirál van. A két külsõ
házrészen (töltõkamrákon) ugyancsak egyegy spirált találunk. A feltöltõ hajtótengelyét (excentertengelyét) a forgattyús tengely ékszíj közvetítésével
hajtja; a hajtótengely fogasszíjjal hajtja a
segédtengelyt. A sûrítõ
egyenletes, excentrikus mozgását a
töltõkamrákban a hajtó- és a segédtengely excenterei hozzák létre. A kiszorítórész nem forog, középpontja azonban körpályás lengõmozgást végez.
lA
motor levegõszükséglete és a
csigaházas feltöltõ által
szállított töltõlevegõ a motor fordulatszámának függvénye, azaz a motor és a feltöltõ jelleggörbéje azonos. A csigaházas feltöltõvel már kis fordulatszámon jó feltöltés lehetséges, nem alakul ki az ún. turbólyuk. Ha nincs szükség a teljes töltõlevegõ-mennyiségre, akkor ennek egy része a nyomásszabályozón
keresztül a csigaházas feltöltõ
szívóoldalára áramlik vissza.

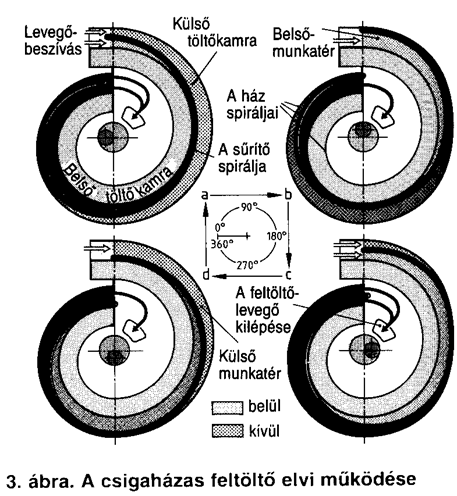

lA csigaházas feltöltõ mûködése (3. ábra)
lA
ház és a sûrítõ spiráljai között
sarló alakú munkaterek képzõdnek. A sûrítõ excentrikus mozgása során ezek a munkaterek a kerület mentén elmozdulnak, alakjuk és helyzetük megváltozik, és eközben a levegõt sûrítik.
lA szívási folyamat közben mindkét munkatér nyitva van (a). A hajtótengely
90°-os elfordulása után a belsõ és a
külsõ munkatér térfogata megnõtt és levegõvel teltek meg; a külsõ munkatér most zárva van (b). 180°-os elfordulás után a belsõ munkatér tovább nõtt; a külsõ munkatérben
levõ levegõ azonban összenyomódik és a
kilépõnyílásokon át távozik (c). 270°-os elfordulás után a belsõ munkatérben levõ levegõ bezáródik,
a továbbforgás során sûrûsödik
és kilép (d, a). Hasonló folyamatok zajlanak le a belsõ töltõkamrában.
