Paksi Atonerőmű Kiégett Kazetták Átmeneti
Tárolójának bővítése során
alkalmazott hőmérséklet regisztrálási
rendszer.
Apogee - Multi Processor Multi-Channel Data
Acquisition System (MPCDA)
Multiprocesszoros Digitális
Mérésadatgyûjtõ rendszer
Hõmérsékletmérés
Az
Apogee tipikus
felhasználási területe a többcsatornás
hõmérsékletmérés- és
regisztrálás. Az Apogee direkt
“hõmérséklet-digitális adat”
konvertereket alkalmaz, az analóg-digitális
átalakítás helyett. Ez a megoldás
lehetõvé teszi, hogy a preciziós
hõmérséklet érzékelõ
analóg-digitális átalakítás
nélkül a méréseredményt
közvetlenöl a mérési
pontnál digitális mennyiséggé
alakítsa. Ennek elõnye, hogy az
adatátvitel teljesen digitális formában
történik, költséges kábelezési
megoldások helyett egyszerû
kisfeszültségû vezetékek
alkalmazásával
lehetséges a mérési pont és az
adatgyûjtõ összekötése. A
precíziós
mérõfejek az analóg
mérõeszközöktõl eltérõen
nem
igényelnek mérési pontonkénti
kábelezést. Ehelyett több mérõpont
fürtökbe fûzhetõ,
egyszerüsítve ezáltal a kébelezést.
A rendszer teljesítménye:
A
moduláris felépítés
következtében a rendszer teljesitménye a
kiépítéstõl függõen
változik, a legegyszerûbb alaprendszer esetén 10
MIPS (millió utasítás
végrehajtása másodpercenként )
teljesítményû céláramkörök
alkalmazásával
5-10 mérõhely kezelése lehetséges. A
mérések gyakorisága
mérõhelyenként
programozható, így különbözõ
mennyiségek egymástól független
mérése és
regisztrálása is lehetséges.
Az adatok tárolása,
biztonsága
A
méréseredmények tárolása
speciális memória áramkörökben
történik, melyek kezelését egy saját
fejlesztésû memória-kezelõ
áramkõr végzi. Ez biztosítja az
adatok biztonságos tárolását a
tápfeszültság kimaradása esetén is.
Az adatgyûjtés eredményének feldolgozása
Az
adatok feldolgozása standard
számítástechnikai eszközökön
standard vagy célprogramok alkalmazásával
történhet, így biztosítva a
széleskörû felhasználhatóságot.
A rendszer fõ komponensei:

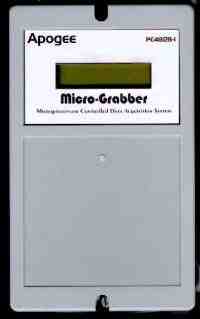

Apogee MPCDA Mérésadatgyûjtõ
terminál
(Multiprocesszoros rendszer, rugalmas bõvítési
lehetõségekkel)
Apogee Data Carrier Unit (a
méréseredmények begyûjtésére és az adatok hordozására)
Apogee Security Module (a biztonsági
lehetõségek speciális adatvédelmi
eszközei)
Apogee Data Processing Unit
( a méréseredmények feldolgozási helyén a Data Carrier-ek által hordozott
információk számítógépbe juttatását biztosítja)
A vezérlés elemei
Command Set
D Download Command
Hatására a memóriában letárolt méréseredményeket sorban elküldi a PC felé.
Az adatátvitel sebessége 2400 baud, az átviteli paraméterek:
8 adatbit
NINCS paritásbit
1 stopbit
A adatsorok formátuma
00-00-00
00:37 1 40
Az elsõ mezõ a dátum HH-NN-ÉÉ formában
A második mezõ az idõ ÓÓ-PP formában
A harmadik mezõ a szenzor száma
A negyedik mezõ a mért hõmérséklet Celsius fokban kifejezve
A formátum közvetlenül alkalmas az Excelbe történõ importra
C Clear Log Command
Törli a memóriát, az aktuális pozíciót a memória elejére állítja vissza.
A C parancs után a törlés parancs megerõsítését vagy elutasítását várja.
Elutasítás bármely
billentyû a P kivételével
Megerõsítés a P (nagy P) billentyû leütése
S Sensor Setup Command
A szenzorok egyenként kapcsolhatók ki és be, valamint megadható a felbontás és a periódusidõ
Formátuma
S SensorNumber Resolution Period
ahol
S a parancs kódja
SensorNumber a
szenzor száma (1-8)
Resolution a
szenzor felbontása
0 Kikapcsolt szenzor
2 Minute A mérések percben adhatók meg az adott szenzorra
3 Hour A mérések órában adhatók meg az adott szenzorra
4 Day A mérések napban adhatók meg az adott szenzorra
Period (két digit)
A választott felbontás szerint kifejezett periódusidõ, amely elteltével az adott
szenzort mintavételezi
Példa S 2 2 14
A 2 számú szenzort PERCes felbontásban 14 percenként mintavételezi a rendszer

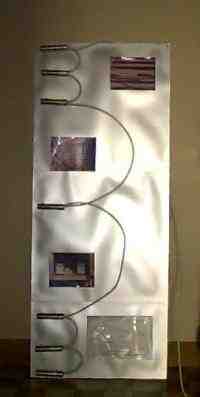

Az érzékelő, a csatlakozás, a védelem és a tokozás
