A WM-14 motor részletei.

A WM-14 motort a csepeli Weiss Manfréd gyár készítette. A 14 hengeres csillagmotort a ......gépekbe építették be.

Tulajdonosától évtizedekkel ezelőtt megvásárolhattam a motor
Műszaki Leírása és Kezelési Utasítása c. könyvet.
Ebből a kincset érő könyvből mutatok be néhány képet.

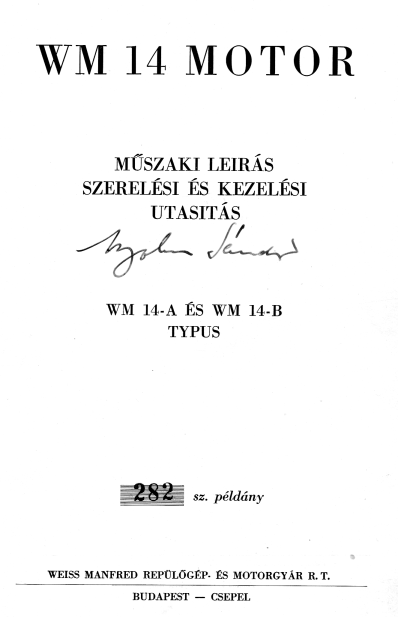

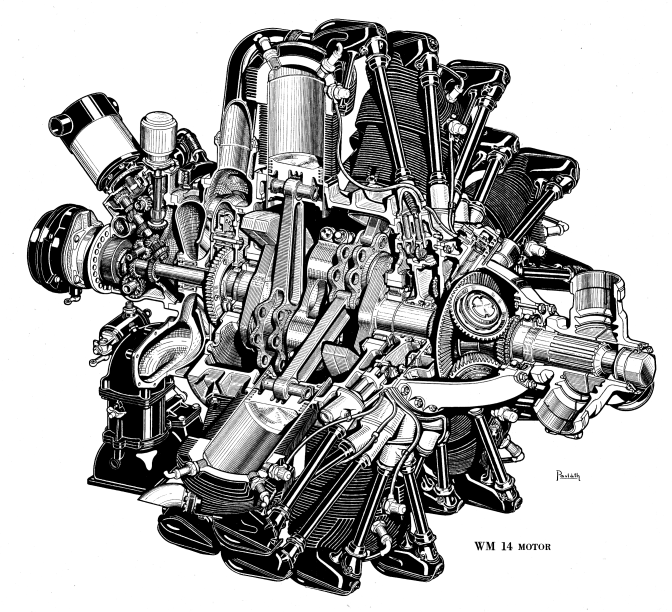

A könyv címlapja és a motor metszetrajza

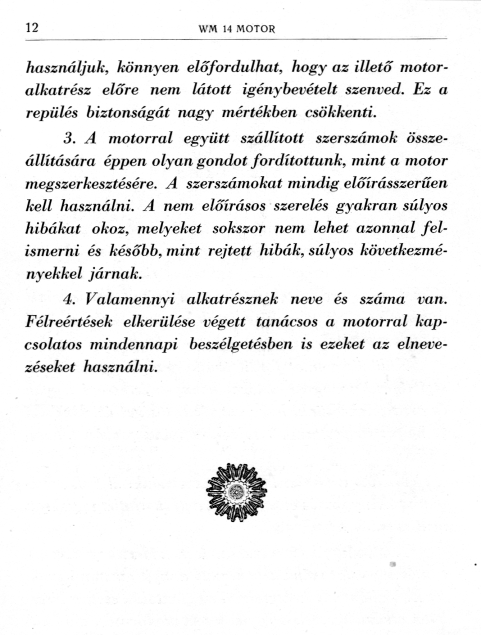

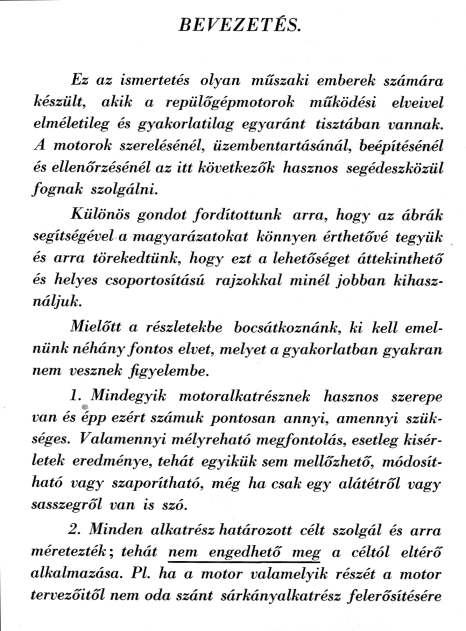

Érdemes megszívlelni a következő intelmeket.

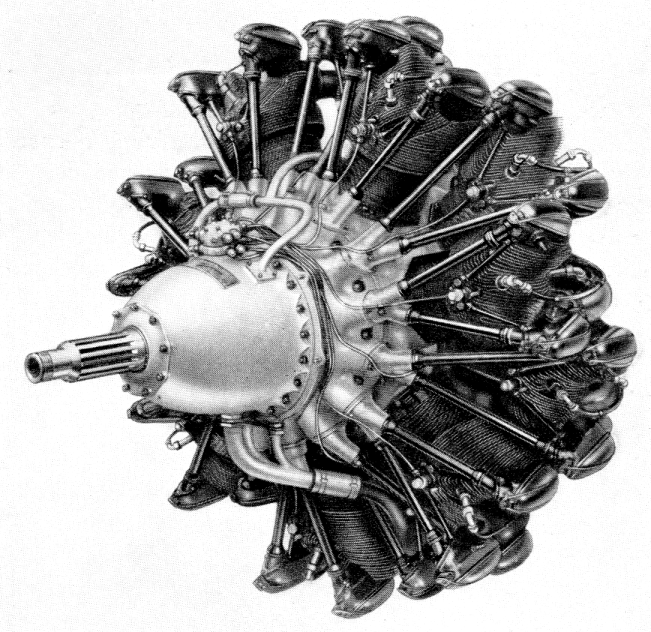

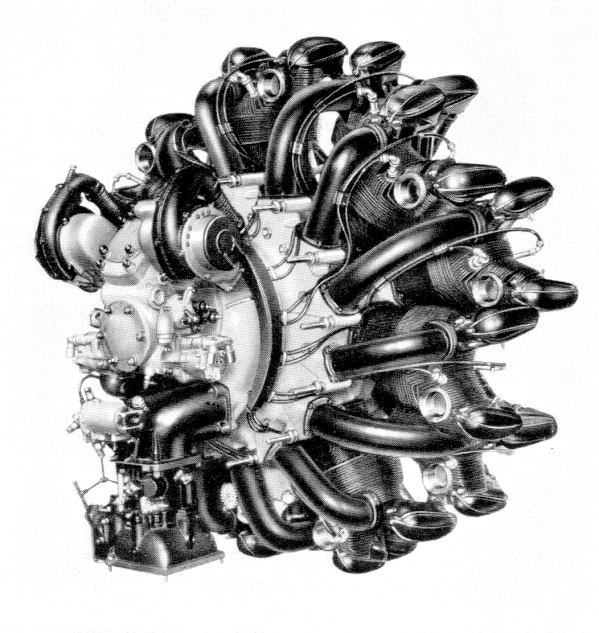

A motor előlről..


..hátulról

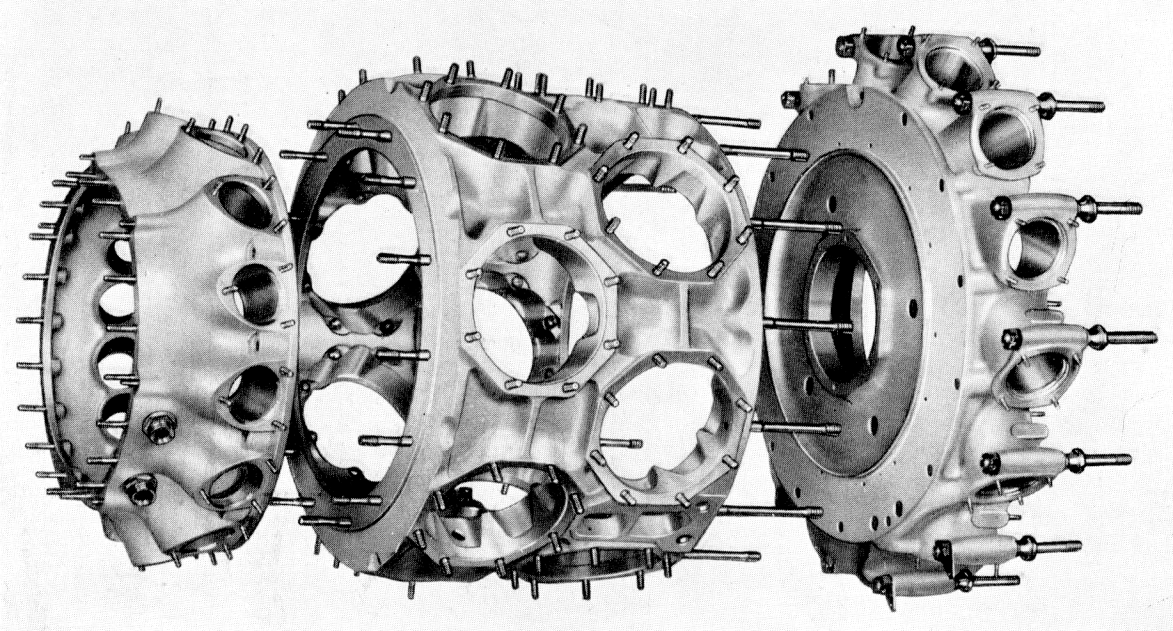

A motorház fődarabjai

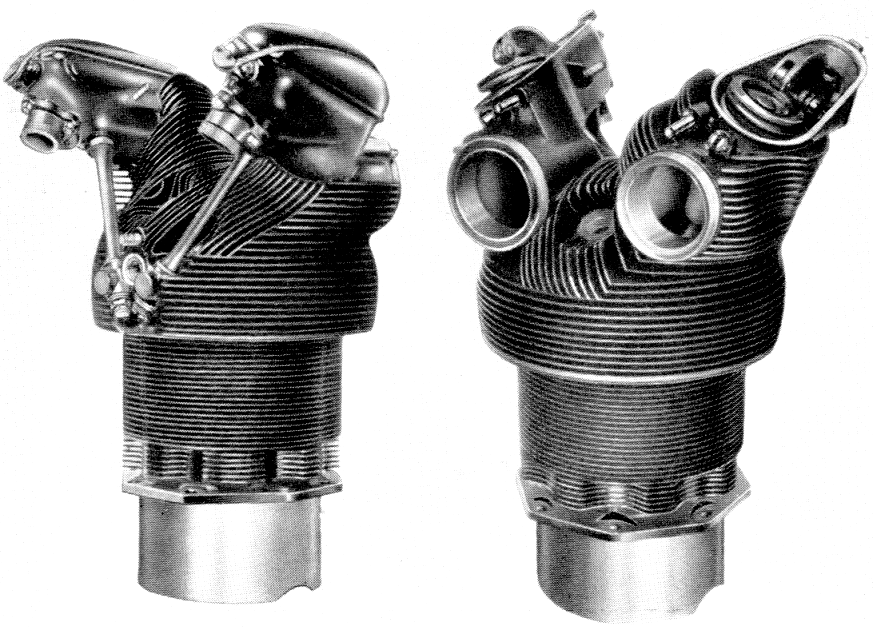

A hengek előlről és hátulról

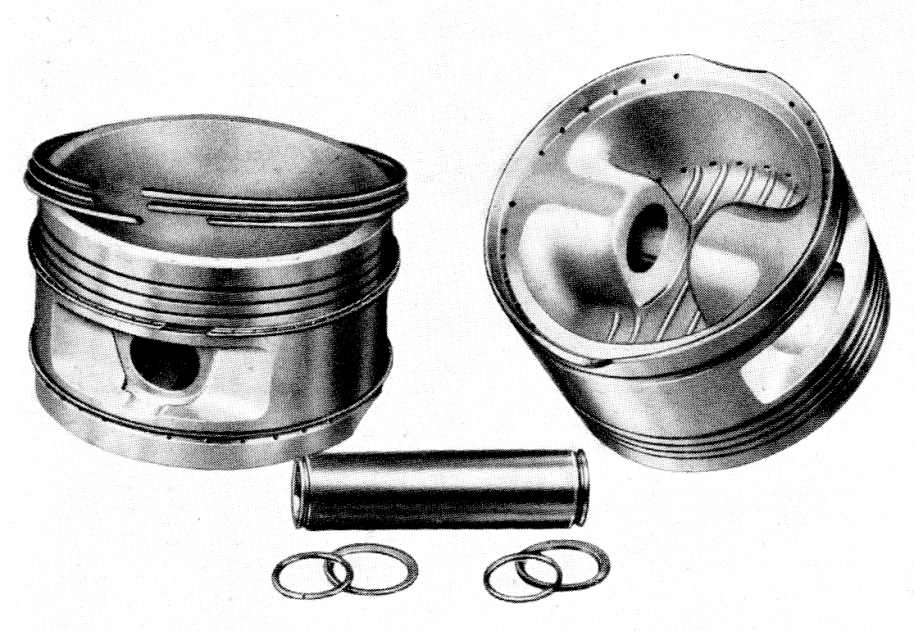

A dugattyúk

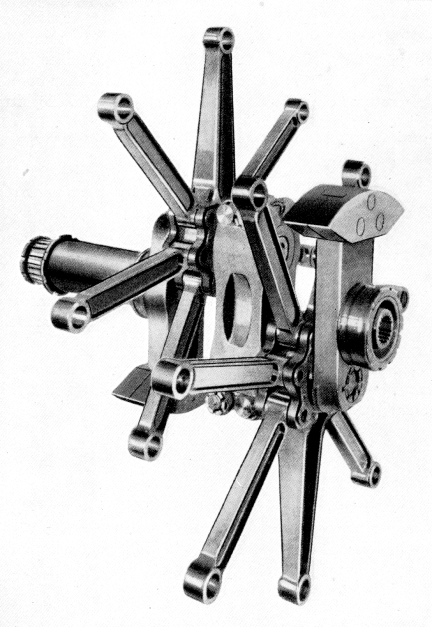

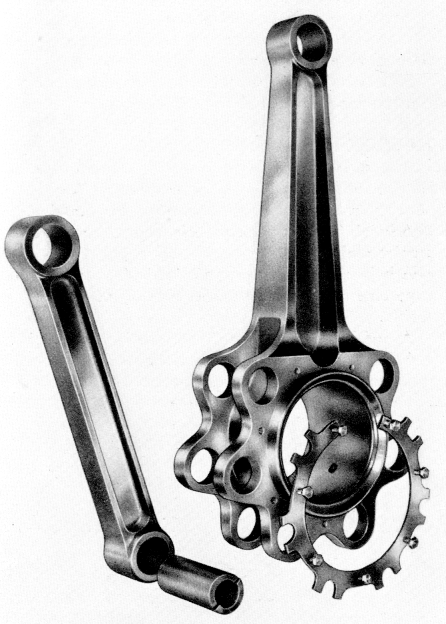

A főhajtórud és mellékhajtórúd   Forgattyústengely a hajtórudakkal

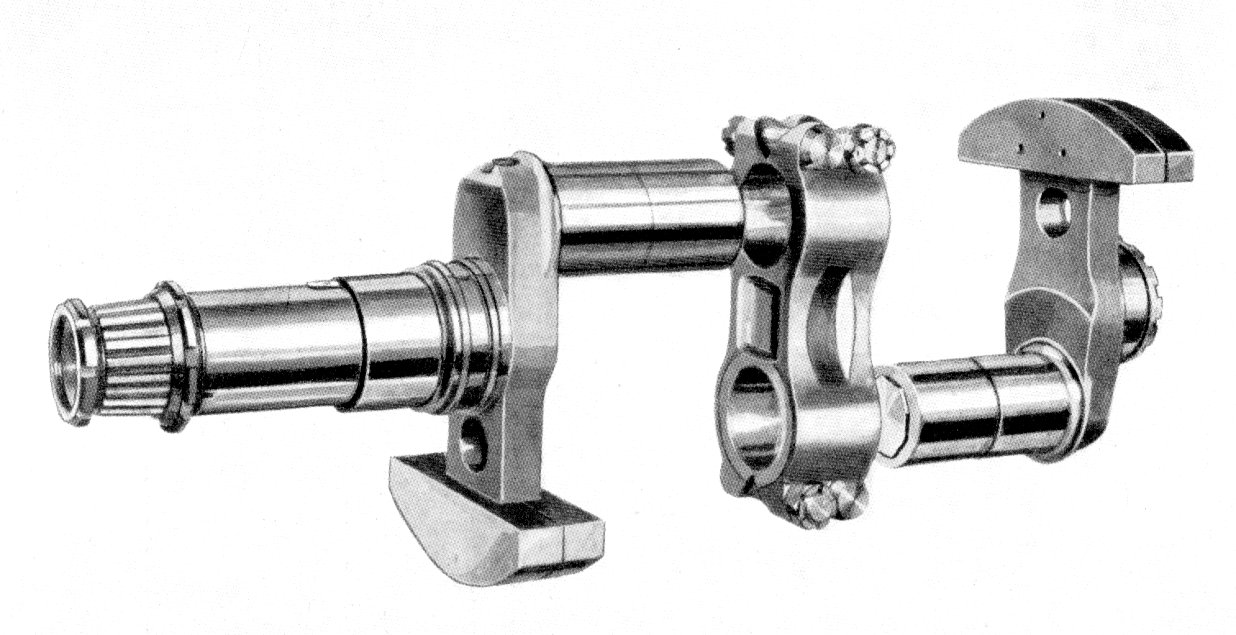

A forgattyústengely

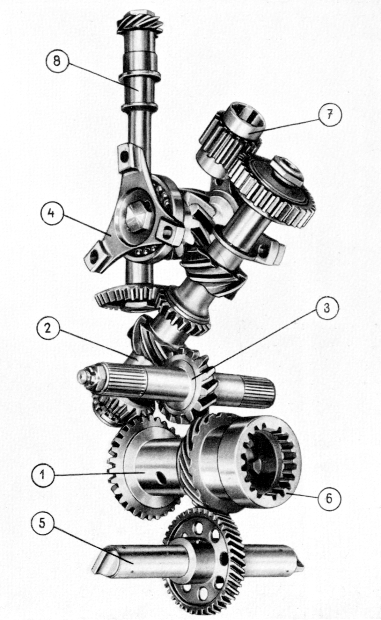

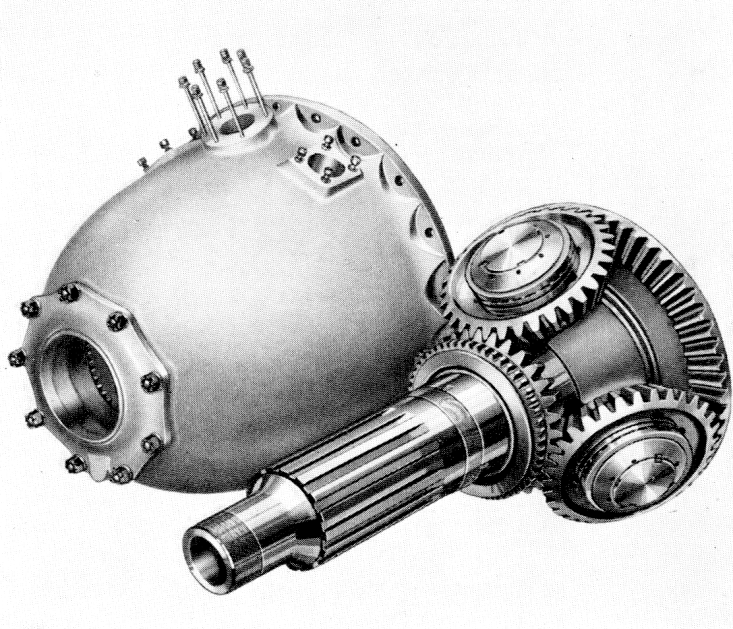

Áttétel

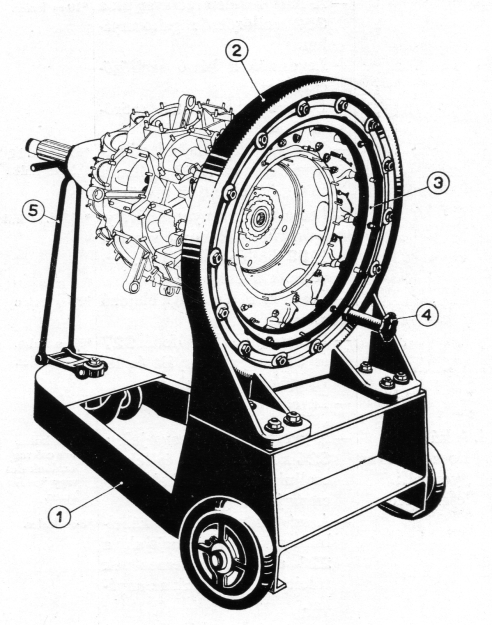

A hátsófedél hajtásai és a motorszerelő pad

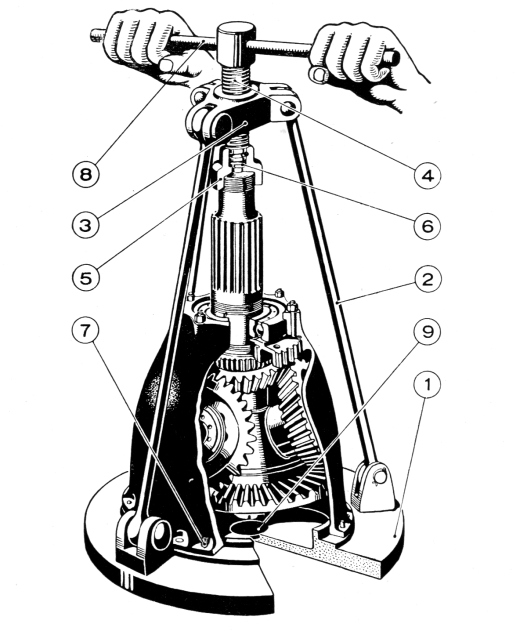

A légcsavartengely kiszerelése

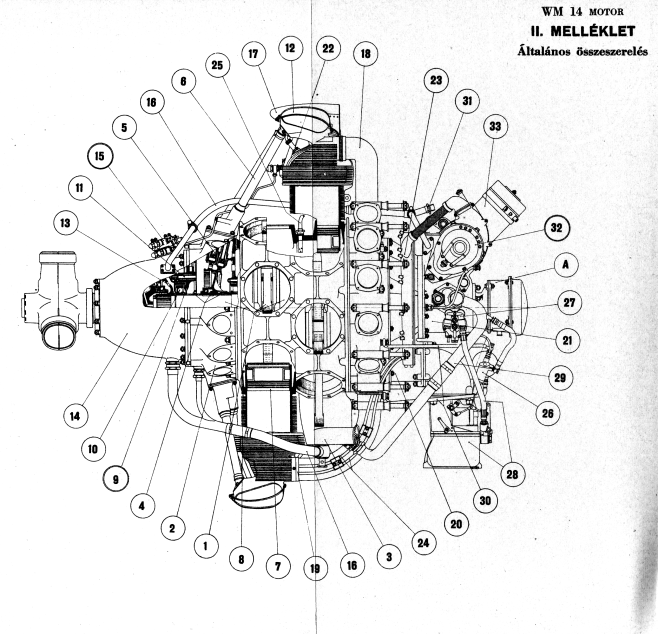

Összeállítási rajz

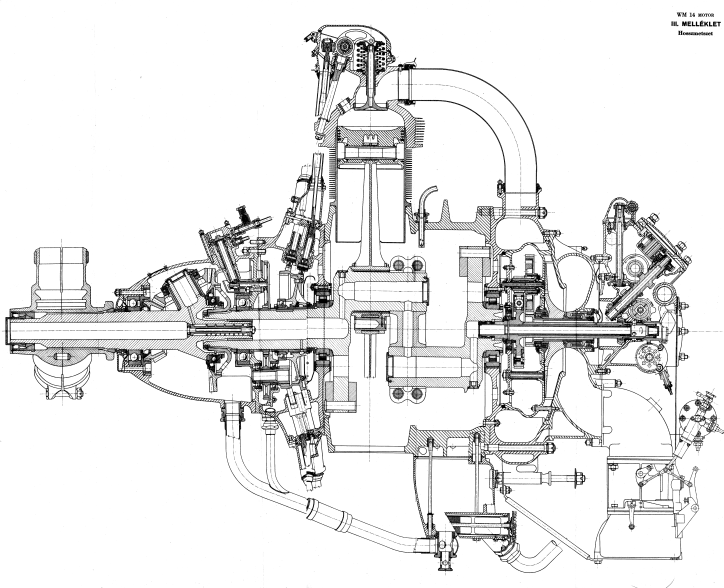

A metszetrajz (négy darabból összeillesztve)


A válogatás Dr. Borján Józseftől
