ASUS K8N

Az IDC-ben tettem rá szert kemény 6000 forintért. Árverés volt és nyertem :). Előtte egy ABIT NF7-es alaplap volt öcsém gépében, és közel 0 forint környékén tudtam váltani K7-es prociról K8-asra. Íme az alaplap, természetesen  a tuning is ki lett rajta próbálva:



 AZ ALAPLAP

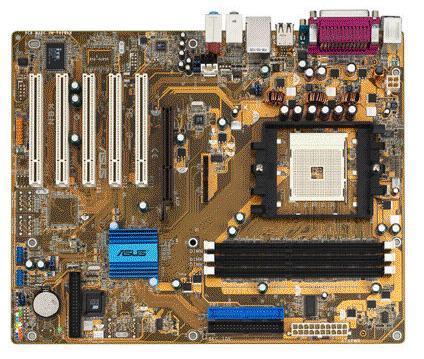

 ASUS K8N, egy alaplap 754-es processzorhoz, AGP-hez és természetesen DDR1-es memóriához. Dobozos kiszerelésben érkezett, kaptam hozzá bőven könyveket (3 db-ot), SATA adatkábelt (tápkábelt is), USB kivezetést hátlapra, matricát és egy Driver CD-t.

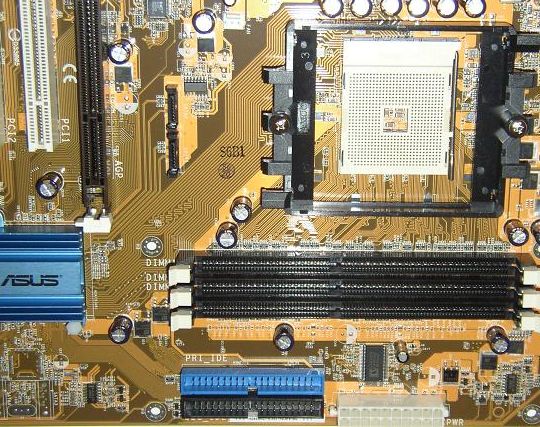

 Alaplapi csatlakozók: Socket 754-es processzorfoglalat; 3x DDR foglalat; AGP8X; 5x PCI; 2x UDMA133 PATA; 2x SATA(150); Floppy; 2x2 USB2.0 kivezetés; 3x FAN ventillátorcsatoló; 20 pines ATX 2.0 + 4 pines 12V-os csatoló; GAME port kivezetés valamint előlapi fejhallgató és mikrofon kivezetés.

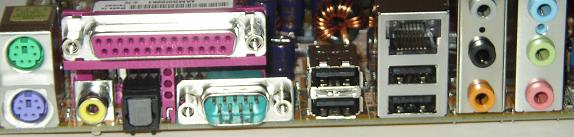

 A hátlapi kivezetések, mondhatni átlagosak. Megtalálhatóak a PS/2-es kivezetések billentyűzethez és egérhez egyaránt. A régebbi kommunikációs portok is jelen vannak, 1db párhuzamos, illetve 1db soros port személyében. Az USB-s csatolók közül 4 db van a hátlapra kivezetve, a többit pedig saját kedvünk szerint vezethetjük ki az alaplapról. Integrált 10/100-as hálózati kártya, RJ-45-ös csatlakozó. Van még egy 8 csatornás hangkártya is integrálva, optikai és SPDIF kimenettel megtámogatva.

 Az alaplapból több változat is létezik, minden felhasználói réteget érintve, akik 754-es processzorban és AGP-s videokártyában gondolkodnak. A sima K8N az alapváltozat, a K8N-E Deluxe pedig a csúcsváltozat, minden extrával felszerelve. A K8N-E a középút, csupán a Gigabites hálózati csatolóban különbözik az alapváltozattól:



Változatok: K8N K8N-E K8N-E Deluxe
Chipkészlet nForce3 250 nForce3 250Gb nForce3 250Gb
SATA portok 2 db 2 db 6 db
Hálózati kártya 10/100 Mb Gigabit Gigabit
Egyéb C'n'Q ; NV Firewall C'n'Q ; NV Firewall C'n'Q ; NV Firewall ; Dual RAID ; FireWire



 A BIOS

 - 200 ~ 300 MHz FSB állítási lehetőség 1 MHz-es lépésekben

 - AGP órajel fixálható 66 ~ 75 MHz között

 - CPU szorzó 4-től 0.5-ös lépésekben a maximum szorzóig

 - CPU feszültség 0.85V ~ 1.75V-ig 0.025-ös lépésekben

 - AGP feszültség 1.5V ~ 1.7V-ig 0.1-es lépésekben

 - DDR memória feszültsége 2.5V ~ 2.85V-ig 0.1-es lépésekben





 TUNING

ASUS K8N 1009 BIOS
AMD Sempron64 2600+

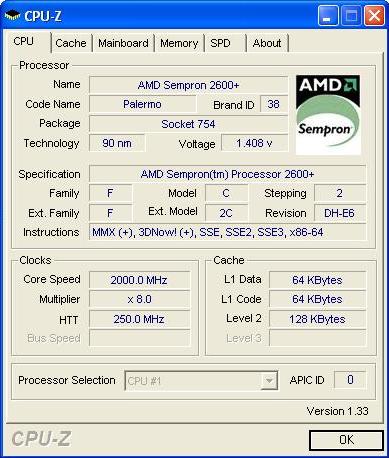

 Sajnos csak 250-es fsb-t sikerült elérnünk, a Deluxe-os lapok általában mennek feljebb is. Ahhoz hogy ez az érték stabil legyen vissza kellett venni a HT szorzót 4-ről 3-ra. Minden amúgy alapfeszen volt, semmi buhera nem történt:
