HŐMÉRSÉKLETSZABÁLYZÓ KELTETŐKHÖZ (OTTHONI)

Szabadkán és környékén még elterjedt az otthoni szárnyas állatok keltetése. Ilyenek főleg a kiscsirkék, de található páva és hasonló szárnyas állat tojása is.

A keltető házilag "összekalapált" szerkezet, ami egyszerű és olcsó szabályzót igényel. A mikrovezérlő segítségével, igaz nem a legolcsóbb változatot, de a kategóriájában olcsó típusú szabályozót sikerült összeraknom.

A szabályozón LCD-n keresztül beállítjuk a hőmérsékletet és az átveszi a szabályzást. A hőmérséklet szabályzásárol 2 szenzor és 2 melegítő gondoskodik. Számítógépre kapcsolva grafikonon is követhető a keletető napi hőmérséklete.

A PROGRAM ÉS A HŐSZABÁLYZÓ INGYENESEN LETÖLTÖTT VÁLTOZAT ÉS A HARDVER RÉSZ IS PROTOTÍPÚS, BEMUTATÓ JELLEGGEL KÉSZÜLT. NAGY VALÓSZÍNŰSÉGGEL HIBÁKAT TARTALMAZ, EZÉRT AZOK PONTOSÍTÁSA ÉS KIJAVÍTÁSA CÉLJÁBÓL JELENTKEZZEN A KÖVETKEZŐ ELÉRHETŐSÉGEKEN:

EMAIL: junga@tippnet.co.yu vagy junga@024wifi.net
MOBIL: +381 64 131 05 28

ÁLTALÁNOS JELLEMZŐ

JELLEMZŐ	ÉRTÉK
Feszültség	9-12V DC
Áram	max. 50 mA
Melegítők feszültsége	220V AC
Melegítők maximális telyesítménye	800 W
Melegítők max. árama	4 A
Digitális hőszenzorok száma [db]	2
Kijelző, folyadékkristályos, LCD [db]	1
Számítógépes kommunikáció	RS232
Vizálló, kültéri használatra alkalmas	Nem

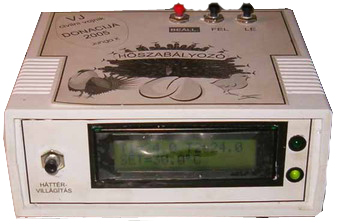

Műanyag dobozba van szerelve. Egyszerű és könnyen áttekinthető csatlakozással ellátva. 3 taszter és egy LCD segítségével áttekinthető menü van a hőmérséklet beállításásra és a szenzorok kalibrálására.

HASZNÁLATI UTASÍTÁS

Három taszter segítségével beállíthatjuk a hőmérsékletet és kalibrálhatjuk a szenzorokat.

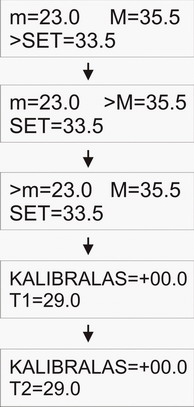

A beállítás taszterral mozgunk a menüben. A menüpontok a következők lehetnek:

A kívánt hőfok beállítása (SET)
A minimális hőfok beállítása (min)
A maximális hőfok beállítása (max)
A T1 és T2 szenzor kalibrálása

A beállítás taszter nyomkodásával lépkedünk a menüben a fenti pontok sorrendjében. A menüpont végére érve megkezdődik a hőszabályzás a keltetőben a beállított adatok szerint. Amíg a menüben vagyunk, addig a hőszabályzás áll. A számok beállítását a FEL és LE taszterokkal végezzük.

		Az első menüpontban azt a hőfokot állítjuk be, amelyen a keltető hőfokát szeretnénk tartani. A két melegítő ezt a hőmérsékletet próbálja meg tartani a keltetőben.
		A második menüpontban a maximális hőfokot állítjuk be. Ez biztonsági okokból van itt. Ez felett nem állítható be a SET érték.
		A harmadik menüpontban a minimális hőfokot állítjuk be. Ez biztonsági okokból van itt. Ez alatt nem állítható be a SET érték.
		A negyedik menüpont a T1-es digitális hőszenzort kalibrálja be. Helyezzünk egy preciziós, etalon hőmérőt a szenzor mellé és annak értékére állítjuk be a T1-es értéket.
		A ötödik menüpont a T2-es digitális hőszenzort kalibrálja be. Helyezzünk egy preciziós, etalon hőmérőt a szenzor mellé és annak értékére állítjuk be a T2-es értéket.

BEKÖTÉSI VÁZLAT

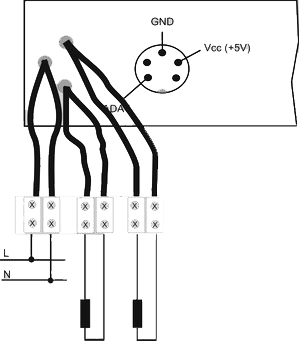

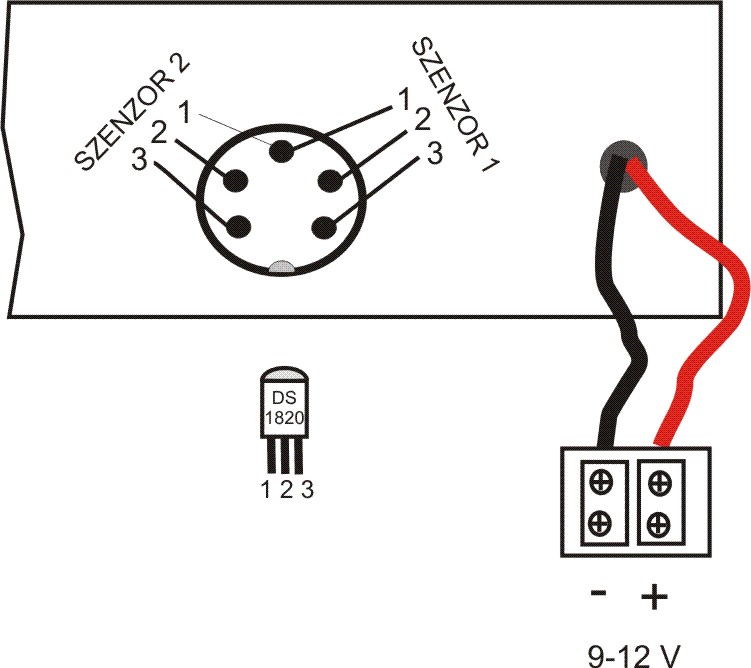

Két DIN5-ös castlakozó és 8 db luszterklemni szükséges a szabályzó bekötéséhez. Az egyik DIN5-ös csatlakozóval a szenzorokat kapcsoljuk a készülékhez, a másikkal a számítógépet kötjük össze vele. Két klemni a tápot kapcsolja a szabályzóhoz, a többi a melegítőnek van.

A két hőszenzort max. 5m-es 2x3 eres kábellal köthetjük a hőszabályzóhoz. Legcélszerűbb a hőszenzorokat a keletető két külömböző pontjába helyezni, ne közvetlenül egymás mellé.

A szabályzó táplálását a fekete-piros kábelra kötjük. A feszültség tartomány 9-12V DC lehet.

A szabályzót helyezzük valahova a keltető mellé, ne a tetejére, hogy ne melegítse a készüléket.

A szabályzón belül nincsen biztosíték, ezért arról külön gondoskodni kell. A szabályzó áramfelvétele max. 50mA.

A számítógépet az arra a célra kialakított adapterrel kötjük a hőszabályzóhoz. A PC és szabályzó közötti távolság max. 10m lehet, de akkor is kapacitív szegény és árnyékolt kábelt ajánlott használni.

Az adapteren és a őt leíró dokumentáióban megtalálható a vezetékek elnevezése és azok kiosztása (gnd,Vcc,adat). Ezeket a vezetékekekt kössük a megfelelő helyekre, ahogy azt a mellékelt kép ilusztrálja.

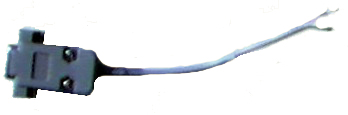

ADAPTER, PC-HARDVER RS232 KONVERTER

Az adapter arra szolgál, hogy a számítógépet összekötjük a hőszabályzóval (hardver). Háromeres FLAT (lapos) kábel, kb. 5-8cm hosszú található az adapter kimenetén. Ezekre kössük rá a hosszabítót. A hosszabíitó max. mérete 2-3m-re ajánlott. Hoszabb kábelnél használjunk kapacitív szegény, árnyékolt kábelt.

A kábel másik végére, a készülék oldalán DIN5-ös csatalakozót kell használni. A bekötések a fenti ábra és a jobb oldali táblázat alapján történnyen.

ELNEVEZÉS	SZÍN
GND	fekete
ADAT	fehér
Vcc (+5V)	szürke

MELEGÍTŐK

A képen látható rajz szerint kell bekötni a melegítők feszültségét. A melegítőket a hálózatról táplájuk 230V AC feszültséggel. Ki- és bekapcsolásukról egy-egy triak gondoskodik, ezért az ómikus melegítők ajánlottak ventilátor nélkül. Ha van ventilátorunk a keltetőben, akkor azok táplálását külön kell megoldani, nem a triakokon keresztül.

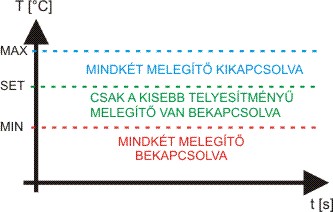

A hőmérséklet és a melegítők a következő összefüggésben vannak:

Amikor a hőmérséklet a min. alatt van, akkor mindkét melegítő dolgozik.
Amikor a hőmérséklet a min. és a beállítot (SET) érték között van, akkor csak a gyengébb melegítő működik.
Amikor a hőmérséklet eléri a beállított (SET) értéket, akkor mindkét melegítő kikapcsol.

A melegítők működéséröl egy-egy zöld LED informál, ami a szabályzó előlapján van az LCD mellet.

A melegítők rövidzár védelme nincs megoldva. A védelmükröl a szerelőnek külön kell gondoskodnia. Egy biztosíték a melegítőkkel sorbakötve és a bementre kapcsolva szigorúan ajánlott. A melegítők max. áramfelvétele 4 A lehet.

SZOFTVER

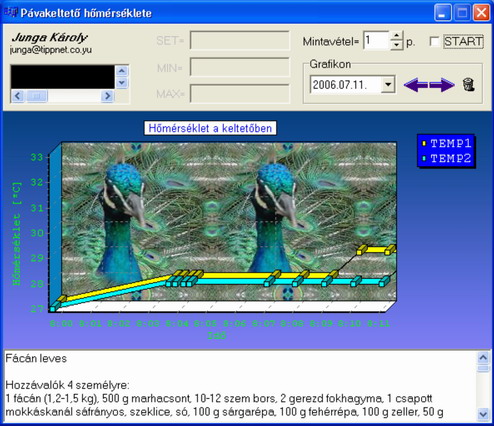

Miután összekötöttük a hőszabályzót a számítógéppel, felinstaláljuk a programot. A program segítségével a napi hőmérséklet értékét követhetjük diagram formájában a két szenzorról.

A mintavételezési idő 1 perces léptekben adható meg. Minnél kisebb a mintavételezési idő, annál több helyre lesz szökségünk a merevlemezen a nagy adatmennyiség számára.

Induláskor a program figyelmeztet, hogy állítsuk be ezt a mintavételezési időt!

FONTOS, hogy a programot csak azután indítsuk el, miután összekötöttük a számítógéppel és bekapcsoltuk a szabályzót!

A propgram a COM1-es portot használja. A két diagramot annak alapján rajzolja, hogy milyen értékeket kap a soros porton. A soros porton folyamatosan érkezik a szenzorokon mért hőmérsékletet értéke. Az érték a következő formában van megadva:

TEMP1=x vagy TEMP2=x ,

ahol x az értéket jelöli a T[*C]x10 formában. Például, ha a T1-es szenzor hőmérséklete 24,3*C, akkor az üzenet a következő képpen néz ki:

TEMP1=243.

COM1
TULAJDONSÁG	ÉRTÉK
BAUDRATE	9600
BIT	8
PARITY	NINCS
START-STOP BIT	1

A fentiek alapján bárki megépíthet egy hőszenzor és ha annak értékét a fent elmodottak alapján elküldi a PC-nek, akkor megkaphatja a grafikont. FONTOS, hogy minden adat után küldjön egy <CR> jelet (újsor), melynek ASCII karakterszáma 13.

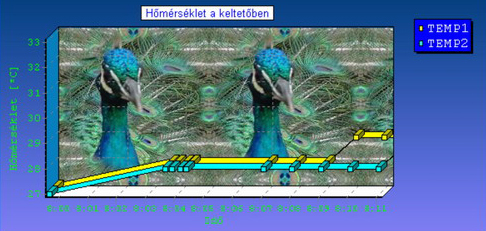

A grafikonon mindkét szenzor értéke egyszere jelenik meg.

A T1-es szenzor értéke SÁRGA színben.
A T2-es szenzor értéke VILÁGOSKÉK színben

A grafikon adatai között a jobra-balra nyilakkal mozoghatunk , de csak akkor, ha előzőleg kikapcsoltuk a opciót. Az adatok arra a napra jelennek meg, amelyet a kalendárból kiválasztottunk.
