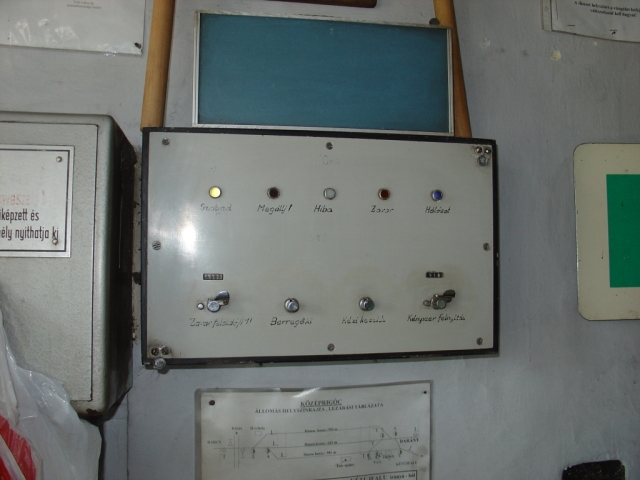

Az Sr2 állomási fénysorompó és kezelő- és visszajelentő készüléke

A fénysorompó szabványos állásában a közút felé villogó fehér fényt mutat, a II. sz. állítóközpontban lévő visszajelentő dobozon a "Szabad" feliratú zöld fényű lámpa folyamatosan világít.

Ha a barcsi irány be- vagy kijárati jelzőblokkját a forgalmi szolgálattevő feloldja, a közút felé a villogó fehér fény helyett felváltva villogó vörös fény jelenik meg. A visszajelentő dobozon a "Szabad" feliratú lámpa helyett a "Megállj!" feliratú vörös fényű lámpa világít. Ha a jelzőállítás késleltetési ideje (20 mp.) letelt, akkor az elzáró szekrényen lévő reteszmágnesen található "Jelző állítható" feliratú fehér fényű lámpa világítása jelzi, hogy a megfelelő jelző Szabad-ra állítható.

Ha a közlekedő vonat az útátjáróban lévő szigeteltsínen áthaladt, és a megfelelő Szabad-ra állított jelzőt visszaállították Megállj! állásba, akkor a közút felé újra villogó fehér fényt mutat, a visszajelentő készüléken újra a "Szabad" feliratú zöld fényű lámpa világít.

A fénysorompót a kezelő- és visszajelentő készüléken található "Kézi kezelés" feliratú nyomógomb megnyomásával lehet kézzel lezárni. A nyomógomb újbóli megnyomásával a kézi lezárás megszűnik. A kézi lezárás ideje alatt a "Megállj!" feliratú vörös fényű lámpa villog, időszakos kikapcsolhatatlan hangjelzés kíséretében. A kézi kezelést tolatásnál kell alkalmazni.

A barcsi irány menetvisszavonása esetén a jelzőblokkoldáskor lezáródott Sr2 állomási fénysorompót a menetvisszavonás előtt a fénysorompó berendezés kezelő- és visszajelentő dobozán lévő "Kényszer felnyitás" nyomógomb megnyomásával zavarba kell vezérelni. A "Kényszer felnyitás" nyomógombot mindaddig nyomva kell tartani, amíg a "Zavar" feliratú sárga fényű lámpa világítani kezd. Szintén Zavar jelzés jelenik meg, ha a berendezésben üzemveszélyes meghibásodás történt, vagy túl sokáig (10 perc) volt lezárva. A Zavar jelzés megjelenésekor hangjelzés is hallható, amely a "Berregő ki" feliratú nyomógombbal kapcsolható ki.

Ha a fénysorompó Zavar jelzést ad, akkor a "Zavar feloldó/M!" feliratú nyomógomb megnyomásával meg kell próbálni a zavar feloldását. Zavar idején a fénysorompó a közút felé nem ad jelzést. Sikeres zavaroldásnál a Zavar feliratú sárga fényű lámpa kialszik és kézi lezárt visszajelentés jelenik meg (a közút felé felváltva villogó vörös fény). Ezt a "Zavar feloldó/M!" nyomógomb újbóli megnyomásával lehet megszüntetni. Ezután a fénysorompó újra Szabad jelzést ad.

A "Hiba" feliratú fehér fényű visszajelentés hálózatkimaradáskor, jelzőizzó kiégéskor és olyan meghibásodásoknál jelenik meg, ami a fénysorompó lezárását nem akadályozza. A Hiba jelzés megjelenésekor hangjelzés is hallható, amely a "Berregő ki" feliratú nyomógombbal kapcsolható ki.

Ha a "Hálózat" feliratú kék fényű visszajelentő lámpa folyamatosan világít, akkor a fénysorompó áramellátása rendben működik. Áramkimaradásnál a lámpa kialszik és Hiba jelzés jelenik meg.

A "Zavar feloldó/M!" és a "Kényszer felnyitás" nyomógombok véletlen kezelést gátló szerkezettel és számlálóval vannak ellátva. Csak indokolt esetben, rendkívüli körültekintéssel szabad használni!

Ha a fénysorompót nem lehet lezárni, akkor az útátjárót fedezni kell és a megfelelő jelző mellett "Szabad az elhaladás" kézi jelzést kell alkalmazni.
