A projekt építése azzal kezdődött, hogy egyik ismerősöm felkeresett azzal a kéréssel, hogy építsek egy, a zene ritmusát követő, villogó, látványos fényjátékot.Gondolkodtam milyen megoldás lenne az, ami kielégítő működés mellett, nem terheli nagyobb anyagi kiadással a költségvetést ( ugyanis, mint tudjuk, az "anyagi keret" mindig adott és sohasem kimeríthetetlen... ) .
Kutatva a neten, majd a kapcsolási rajzok archivumában találtam néhány jónak tűnő tervet.Azonban a választésom egy német elektronikai lapban ( ELEKTOR ) közölt projektre esett ( persze a választásban közrejátszott a híres német tervezés illetve precizitás is ) .

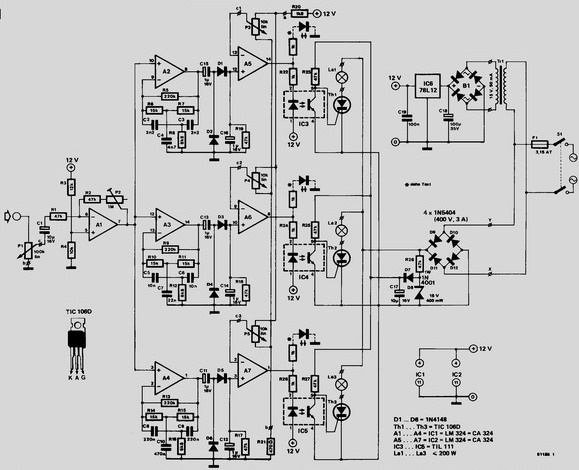

Akkor hát lássuk a medvét, vagyis a kapcsolási rajzot.A letöltés részlegben megtalálható a magas felbontású kapcsolási rajz és a nyomtatott áramkörök terve.Az elkészített projektemnél nem ezt a nyomtatott áramköri rajzot használtam, hanem egyedi tervezésűt.Ennek egyszerű oka, hogy az elektronikai kereskedésben nem kaptam olyan méretű nyákot, amely adva volt... |
 |
| Az áramkör működése: Bemenetre kapcsolt audio jel előerősítés ( A1 ) után a műveleti erősítőpárokból kialakított aktív szűrőkre kerülnek ( A2-A5, A3-A6, A4-A7 ) .Ezekből három van: - magashangra ( felüláteresztő ) - középhangra ( sáváteresztő ) - mélyhangra ( aluláteresztő ) Feladatuk, hogy csak a meghatározott frekvenciájú hullámokat engedjék a kimenetre.Fontos megemlíteni azt is, hogy a tervezésnél ezen tagokba építették be a hullámok negatív félperiódusának lemetszésére szolgáló elemeket is ( diódák a két műveleti erősítő közt ) .Az egyes csatornák ( magas, közép, mély ) erősítése is ebben az ágban lett megoldva úgy, hogy a potméterek az operációs erősítők invertáló bemenetén meghatározzák a nyitási szintet, amelynél bekapcsol a kimenetre kapcsolt optikai csatolóelem. |
 |
Tulajdonképpen mindhárom csatorna működése teljesen megegyező, azzal a különbséggel, hogy három különböző frekvencia tartományban dolgoznak ( magas, közép, mély ).Az optikai csatolás lényege gondolom mindenki számára világos ( galvanikusan elválasztja a vezérlő részt a hálózati résztől ).
A hálózati feszültség egyenirányítása után az az izzókra kerül, amelyekkel sorba van kötve egy-egy tirisztor.Áramkörünk legfontosabb alkotóelemei ezek, ugyanis megfelelő vezérléssel ( amelyet tárgyaltunk már ) képesek az izzókat ki-be kapcsolni megfelelő sebességgel.
