CATV Adásvezérlő rendszer



DSC03372







    A bemutatásra kerülő vezérlő, kábeltelevíziók fejállomásainak számára lett kifejlesztve. Helyi adások segédeszköze, mely az adásindítás és leállítás automatikus vezérlését hivatott ellátni. Előreprogramozható 8 különféle adás indítására, amelyek a hét bármely napjaira besorolhatók.



Fontos!!: DVR555H típusnál a NO PS funkció esetében nem kapcsolja be és ki a DVD-t!!! Bekapcsolva kel tartani a készüléket!



Indítóüzenetkor le lehet olvasni a firmware verziót és a vezérelt dvd típust.

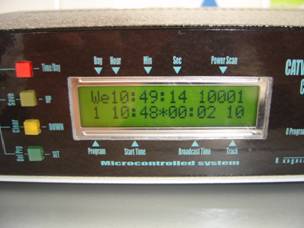

A kijelzőn, a felső sorban, alapesetben az aktuális idő látható. Az alsó sorban a programok találhatók.



bemutato04                                                                                              Hétfő 8 óra 51 perc 52 másodperc. NO PS : Nincs bekapcsolás figyelés.

                                                                                              PS: Power Scan, tápfigyelés, be-van e már kapcsolva. (Nehogy pont kikapcsolja, amikor be kellene kapcsolni.)

                                                                                              1-es program 7 óra 50-kor indul és 1 órán át tart. 3-as Track indul a Winchesterről.

                                                                                              Track: 0-s esetben DVD-ről indít, 1-től felfelé Winchesterről indít.



A nyomógombok funkciói felülről lefelé a következők:

            1. Idő/Nap (TIME/DAY) váltása. Idő: Aktuális idő kijelzése a felső sorban. Nap: A felső sorban az alsó sor programjához kapcsolódó napok találhatóak.

                        (Ha csak vonalak látszanak, akkor semelyik napon sem fut a program.)



bemutato08                                                                           Jelentése: Csak hétfőn és kedden fut az 1-es program. 9:12-kor indul és 1:00 órán át tart!!!

                                                                                                          Tehát nem 1:00-kor van vége!!!! Adáshosszat jelent a második idő!!!



            2. Fel (UP) : Alapesetben a programokat lehet váltani felfelé. (SET,beállítás üzemmódban a villogó funkciót felfelé lépteti)

            3. Le (DOWN) : Alapesetben a programokat lehet váltani lefelé. (SET,beállítás üzemmódban a villogó funkciót lefelé lépteti)

4. Beállítás (SET) : A zöld LED villog, amíg a beállítás módban vagyunk, (2 perc után kilép automatikusan, ha elfelejtünk kilépni) Az állítani kívánt funkció

villog a kijelzőn és a Fel-Le gombokkal állítható. (A másodperc csak nullázható).





Futó program:                                                      Futó program száma (villog)

                                                                                     Hátralévő idő (óra)

bemutato02                                                                                                                      Hátralévő idő (perc)

                                                                                              1-es program fut 0 óra 1 perc van még hátra



                                                                                              1-es program 10 óra 48 perckor indul, 0 óra 2 percig fut 10-es track-ot indítja a winchesterről.



            Programszám                                         Játékidő hossza!  Nem a kikapcsolási idő!!!



                                   Indulási idő         * jelentése: ha világít, akkor fut valamilyen program





Programok elmentése:

                                                                                  Az 1. és 2. gomb egyszerre megnyomásával Eepromba menthetők a programidők.



bemutato07A programok hálózat kimaradás esetén nem vesznek el és az óra sem törlődik, csak akkor lehet probléma, ha több napig nem kap áramot a készülék, ekkor ugyanis a belső Akku lemerül és elveszhetnek az információk. Ezért a programok Eepromba lementhetők.

Hosszú áramszünet esetén, ha a készülék rosszul működne, belül található a RESET gomb.





Programok törlése:

                                                                                  Ha egyik programra sincs szükség akkor törölhető az 1.-es és 3-as gomb egyszerremegnyomásával



bemutato09











A futó program azonnali megszakítása az 1.-es és 4-es gomb egyszerre megnyomásával történik.



A Power Scan funkcióhoz össze kell kötni a DVD-t a Digitális hangkimenetével a készülék hátulján található Power Scan bemenettel!

Ha ez az összeköttetés megtörténik, csak akkor szabad a Power Scan-t bekapcsolni. Ilyenkor a kijelzőn a DVD aktuális állapota látható: ON vagy OFF.

A felső Piros LED az adás indításakor világít, Az alatta levő sárga a INFRA jelet mutatja (felvillan). A 3. Led a program elindulásakor világít, a 4. led a beállítás üzemmódnál villog.

Az óra tovább pontosítható a belső trimmerkondenzátor állításával.

A készülék hátulján találhatók az adás videó és audió be és kimenetei. A Master az alapesetben aktív bemenet. A Slave bemenet az adás indításkor lesz aktív,ide kötendő a DVD kimenete. Az OUT megy a kábelrendszerre (Broadcast).



Jó felhasználást kívánok a készülékhez!



Lopustec
