Építészeti rajz

Meglepetés feladat a már tavaly megismert alaprajzhoz tetőszerkesztés első beszámoloig

Alaprajz M 1:50
Hossz és keresztmetszet M 1:50
FA anyag kimutatás
5 db részletrajz rétegrendel

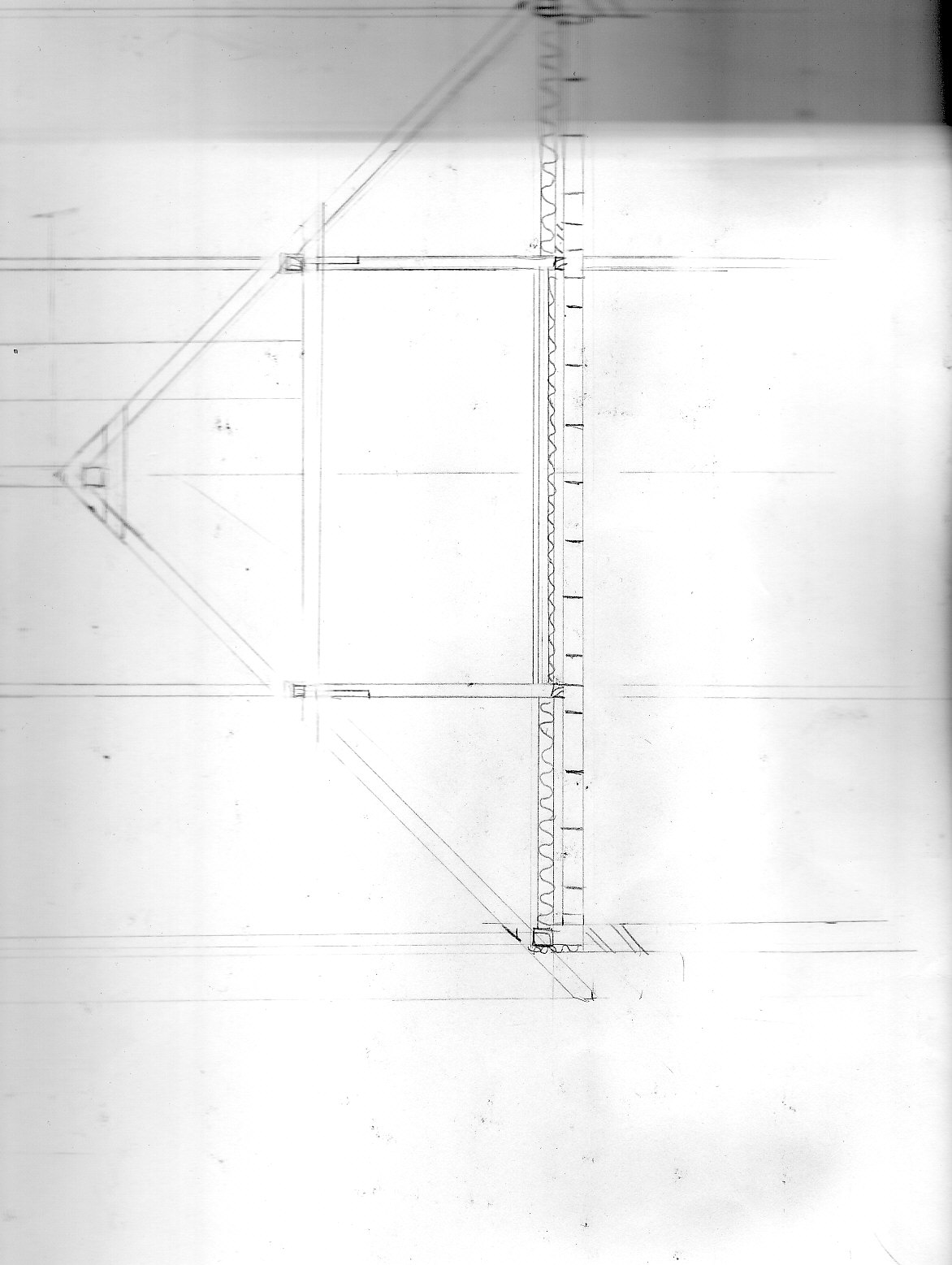

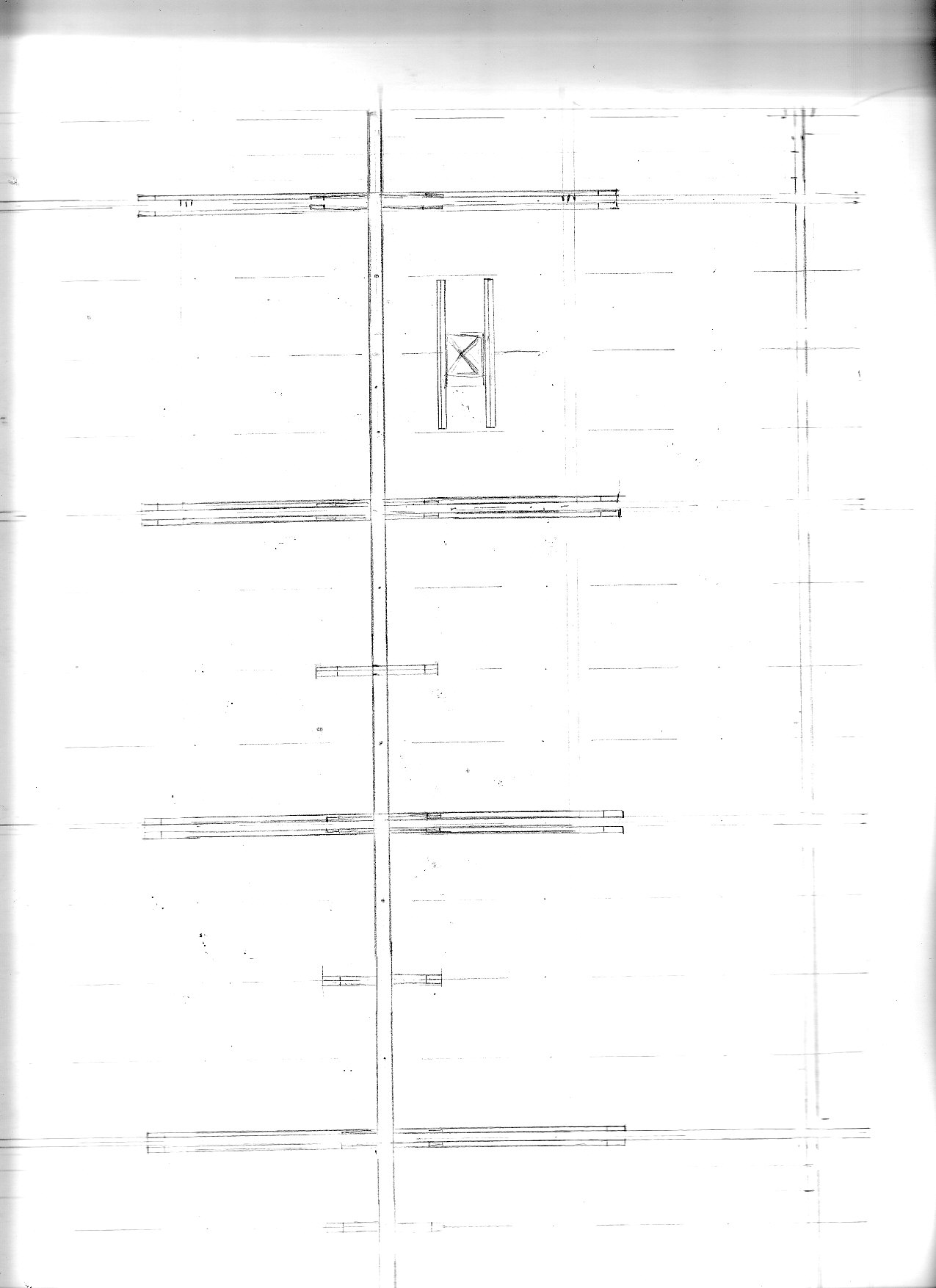

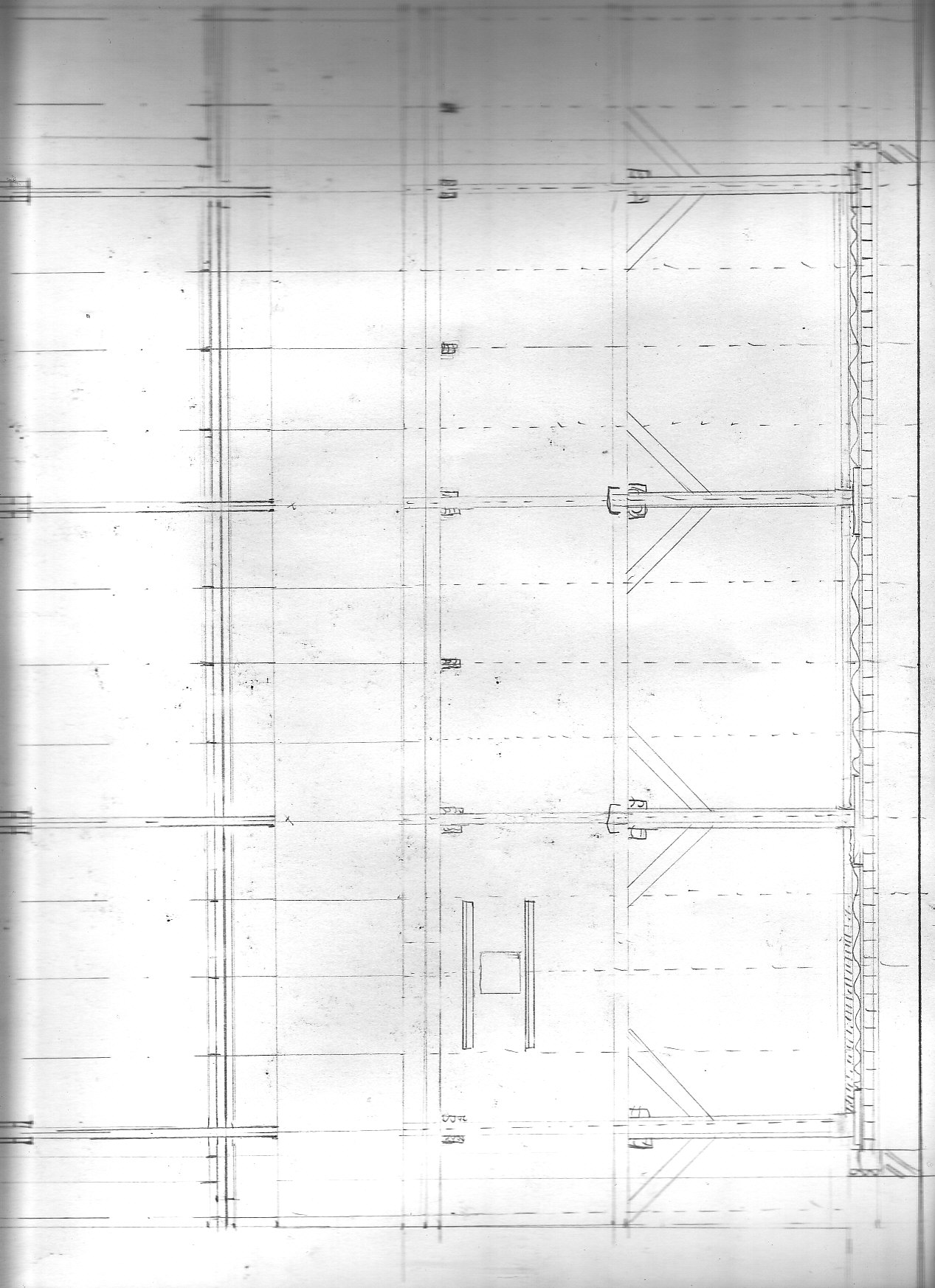

Szemléltető Mindenki csak saját felelöségére Alaprajz ; Hossz metszet; Kereszt metszet ;

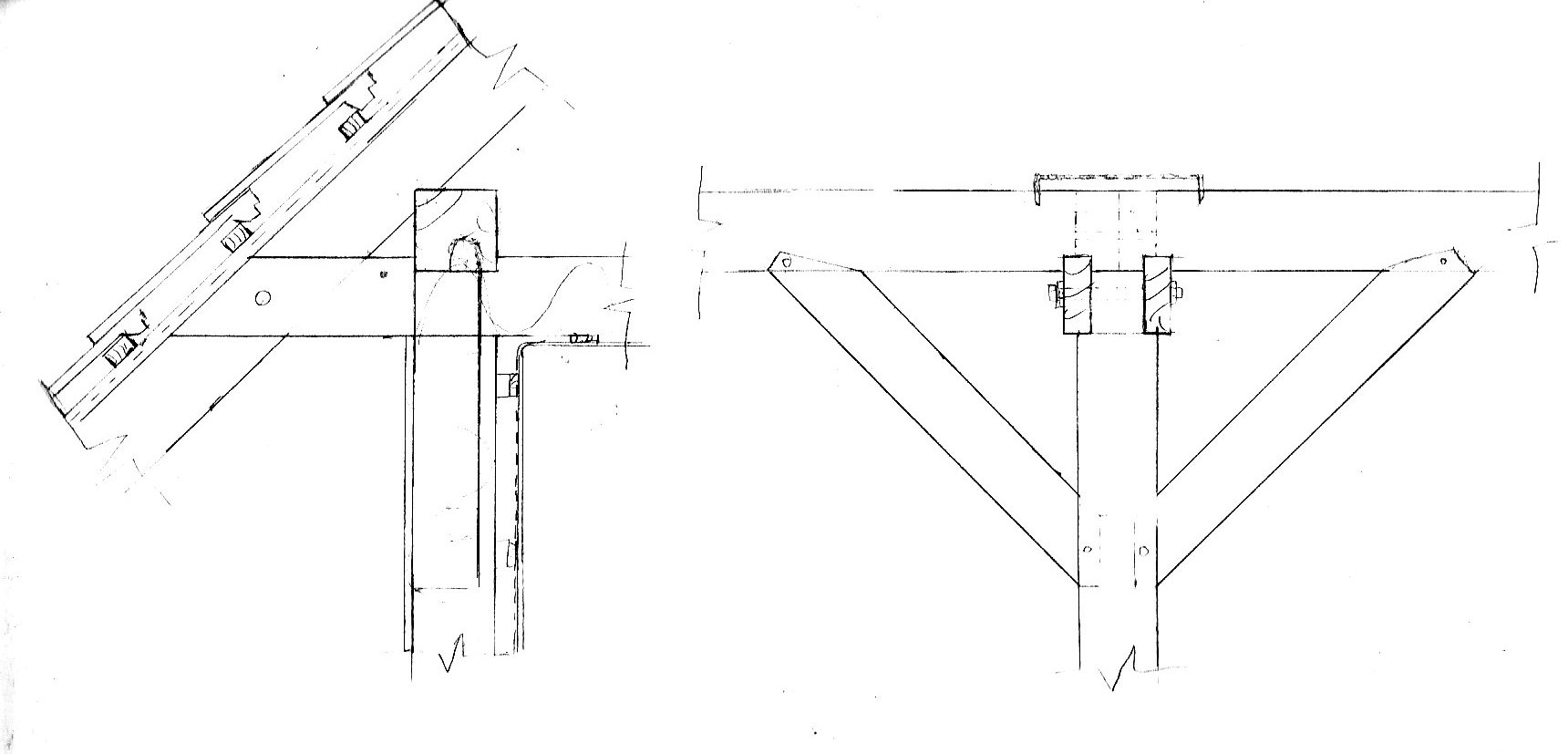

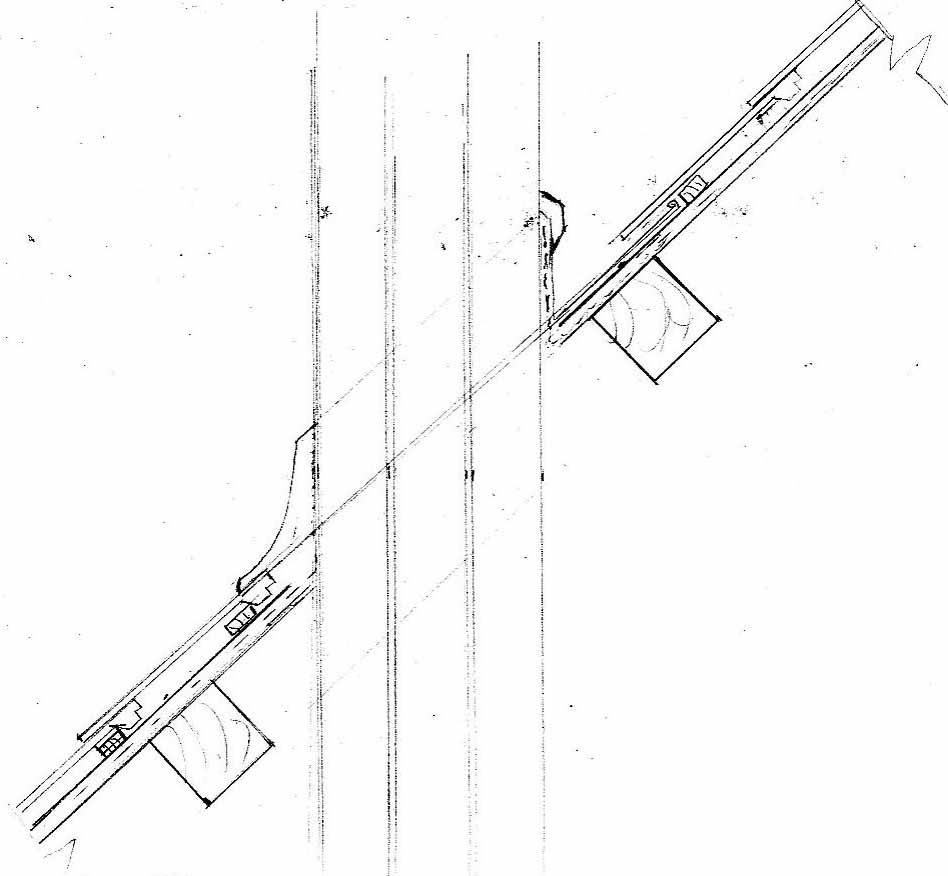

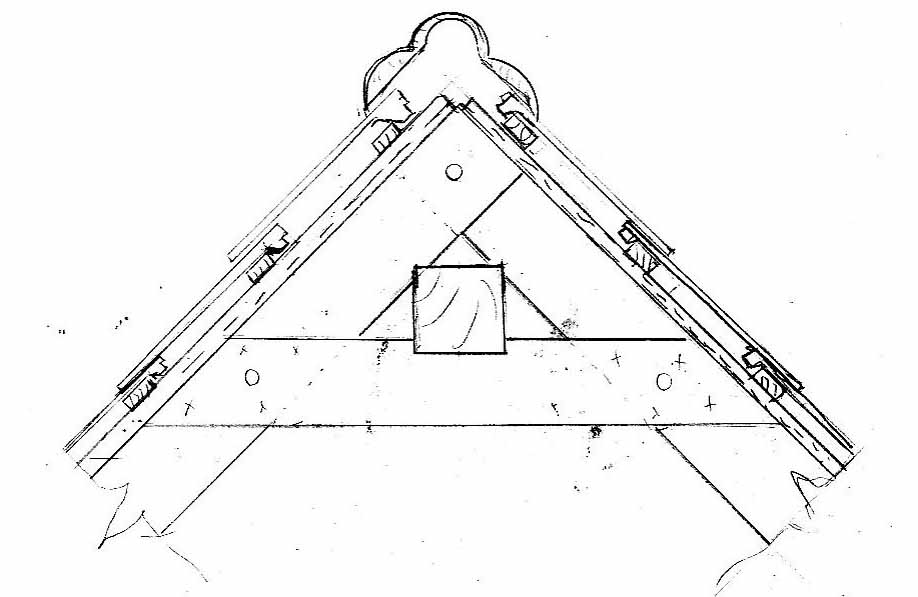

Csomópontok: Taréj szelemen; Derék szelemen és szarufa ; Kémény ; Csatorna képzés

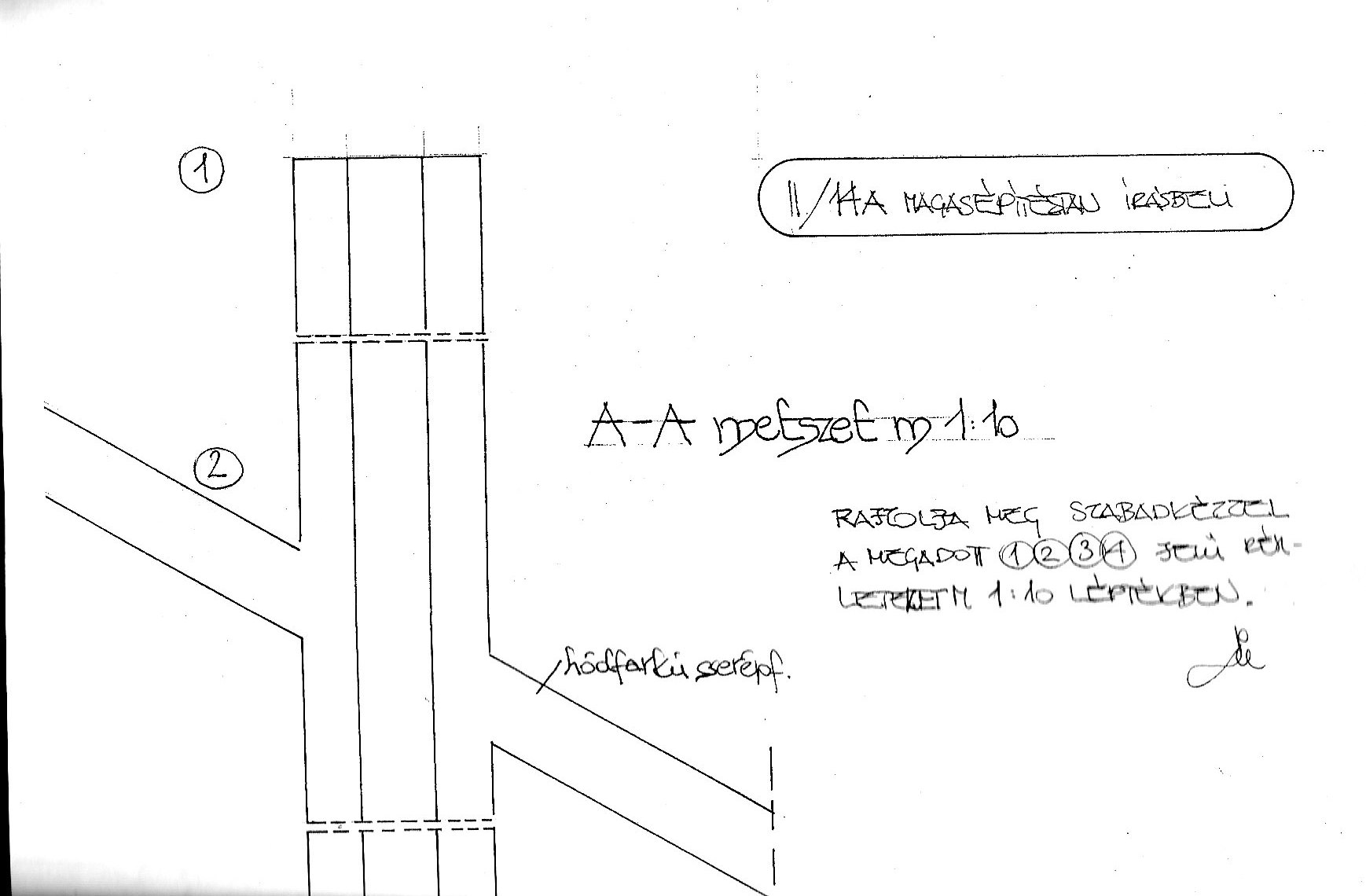

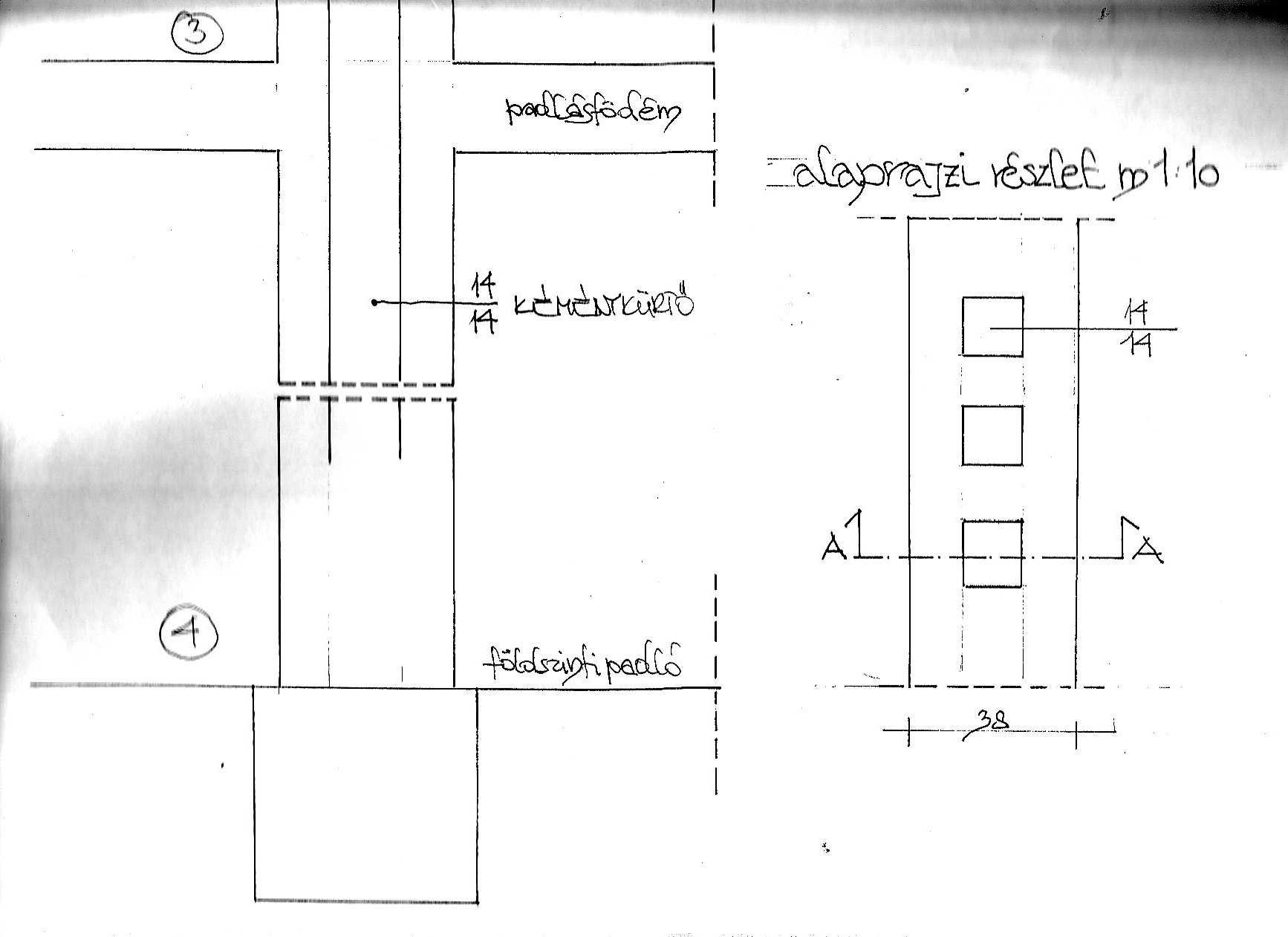

Féléves beadandó Kémény csatlakozások: 1; 2 Marian megoldása 1,2,3,4,5

ÉV Végére

Általunk elképzelt ház

Alaprajz M 1:50 ha van emelet akkor annak is

Keresztmetszet M 1:50
Hossz metszet M 1:50
Alapozás terv M 1:50 és metszetek
Alapozás csomopontok M 1: 10 3db
Födém terv M 1:50 alaprajz és metszet
Gerendás födém estén gerenda kiosztás monolit esetén zsaluzási terv
Csomopontok 3 db M 1:10
