Fáziskimaradás relé

      Az alábbi áramkör 3 fázisú motorok fáziskimaradáskor történő meghibásodása ellen véd. Egy régi kapcsolás, a gyári AMV4 alapján készült, kisebb módosításokkal, és teljesen új NYÁK tervvel. A képeken látható készülék az eredeti AMV4 kinézetre hasonló, de funkcójában más célra készült GITh relé dobozába került beépítésre. Itt minden alkatrész a NYAK-on került elhelyezésre, ami a doboz alsó részében található. A nagy kondenzátor miatt a doboz kozepét ki kellett vágni. A felső rész itt üresen maradt. Természetesen más dobozba is beépíthető, de itt szerencsére a csatlakozások adottak voltak. A D6 led fáziskimaradás esetén világít. A P1 trimmer potméterrel az érzékenységet lehet beállítani.

A rajzok:

• A kapcsolási rajz gif formátumban
• A kapcsolási és panelrajz pdf formátumban
• A kapcsolási és panelrajz Protel formátumban
• Felirat a dobozra (doc)

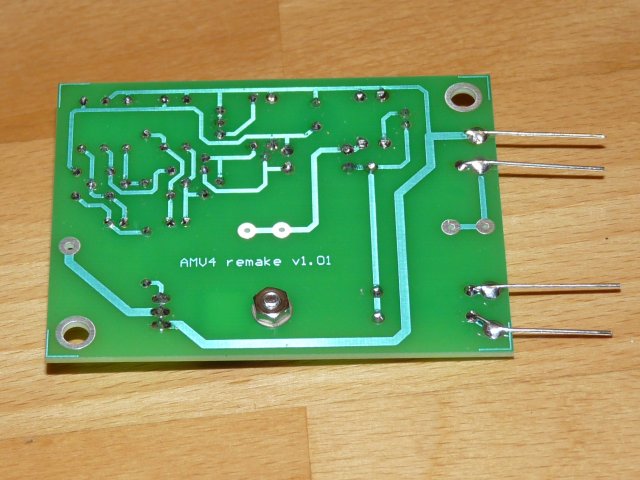

Képek:
