24/12V feszültségátalakító

      Ezzel az egyszerű kapcsolóüzemű kapcsolással jó hatásfokkal alakithatunk át nagyobb feszültséget kissebbre. A bemenő feszültség abszolút maximum értéke 37V. A kimenő feszültséget pedig a P1 esetleg az R1 valtoztatásával beállíthatjuk. P1+R1 = (Vout / 1.23 - 1)*R2. A rajzon feltüntetett értékekkel a kimenőfeszültség 12V környékére állítható be. A maximalis terhelőáram 3A.




Végül a rajzok:

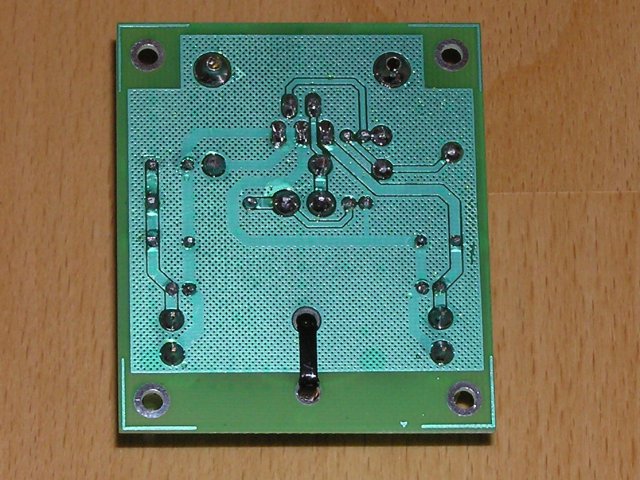

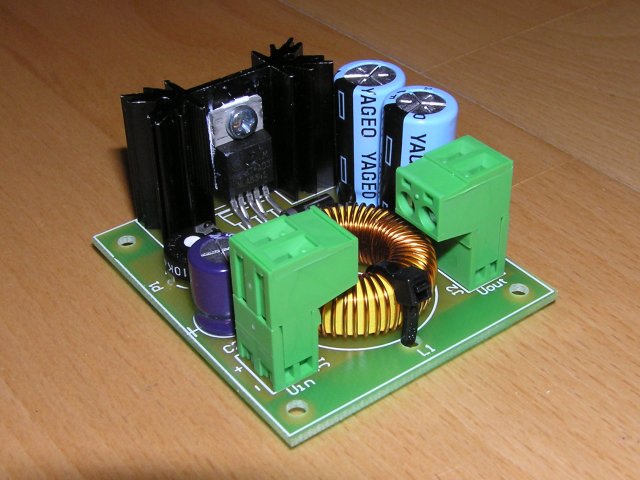

Képek:
