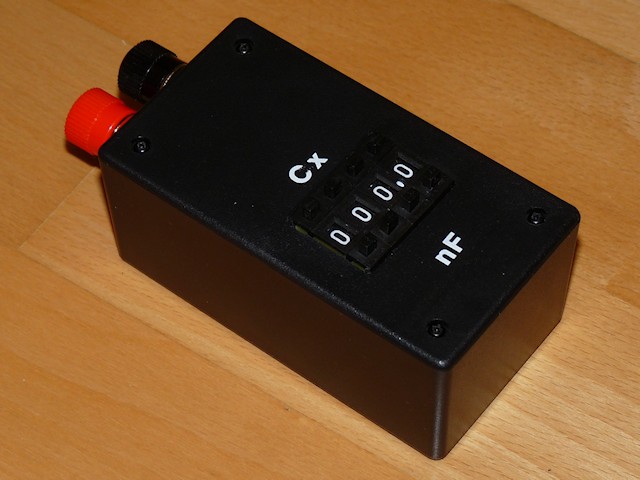

Kapacitás dekád
Az alábbiakban egy házilag könnyen elkészíthető kapacitás dekádot mutatok be.
Az áramkör elve, hogy több kondenzátor párhuzamos kapcsolásával a számunkra
kivánt értékű kondenzátort hozzunk létre. Kiválóan használható elektronikai kisérletezés,
áramkör prototípus készítése közben.
Az áramkör töredékébe kerül, mint például a hasonló kategoriájú Extech 380405,
de megis hasonló paramétereket nyújt.
Tulajdonságok
- 4 dekád
- 0.1 ... 999.9 nF-os átfogás 0.1nF-os lépésekben
- 50V névleges feszültség
- ~20pF kezdeti kapacitás
- Kapacitás érték közvetlen leolvasása
- 0.1 ... 79.9 nF -ig 2.5% -os, efelett 5%-os pontosság

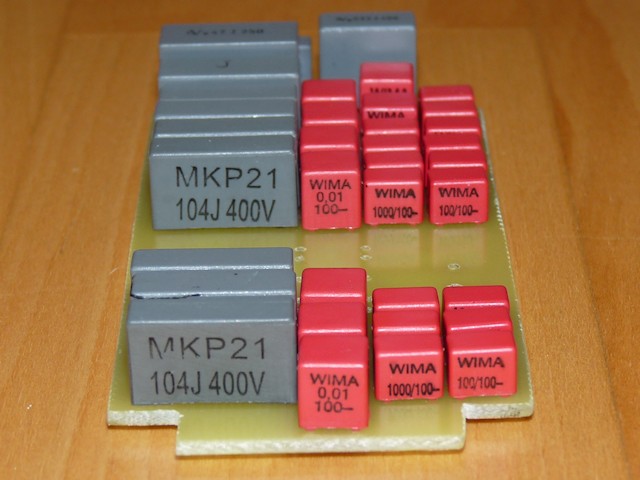

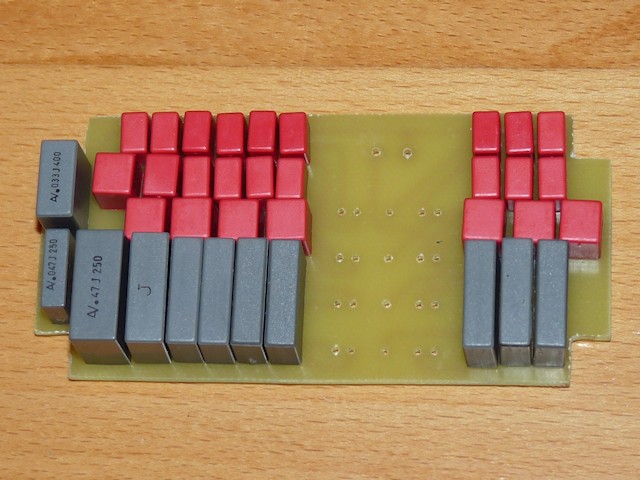

- Nagy stabilitású polipropilén kondenzátorokból felépítve

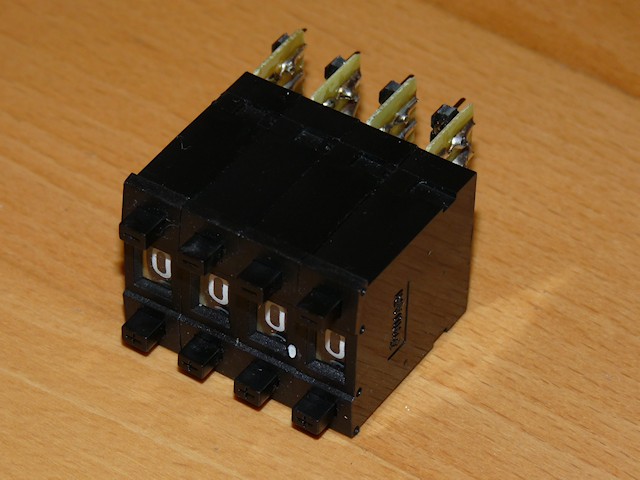

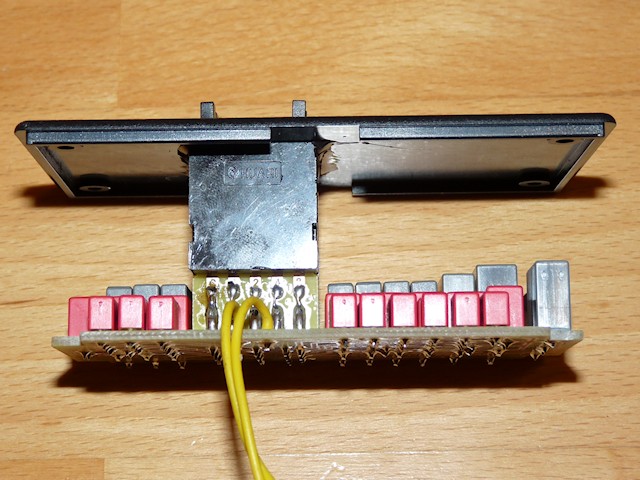

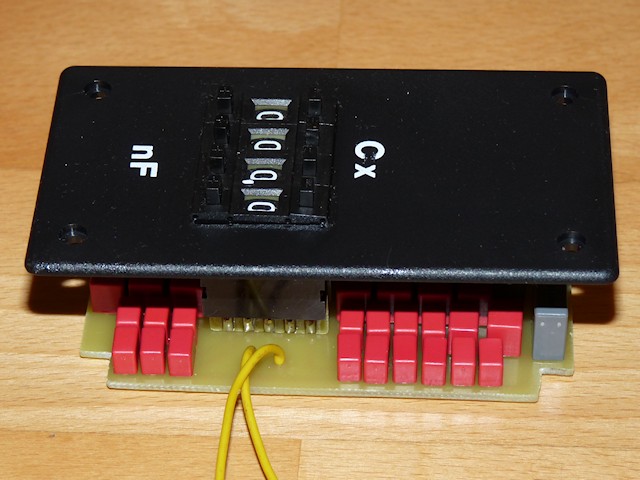

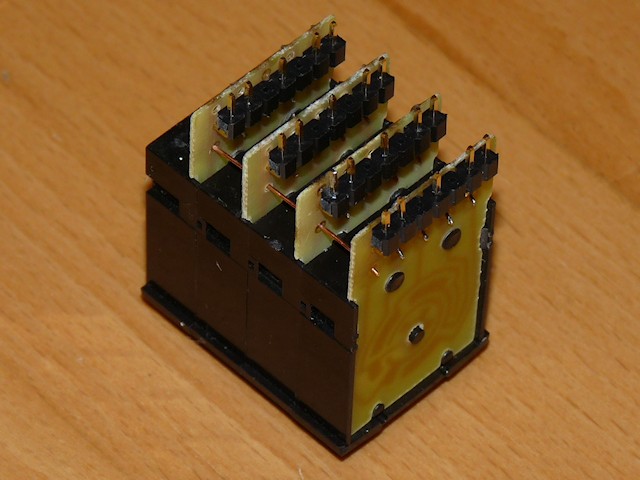

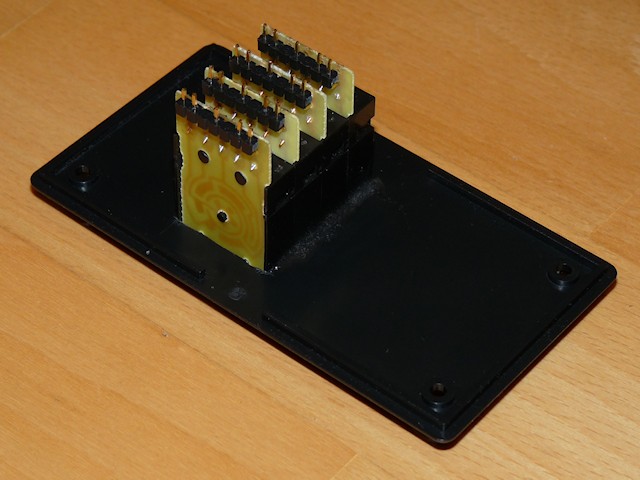

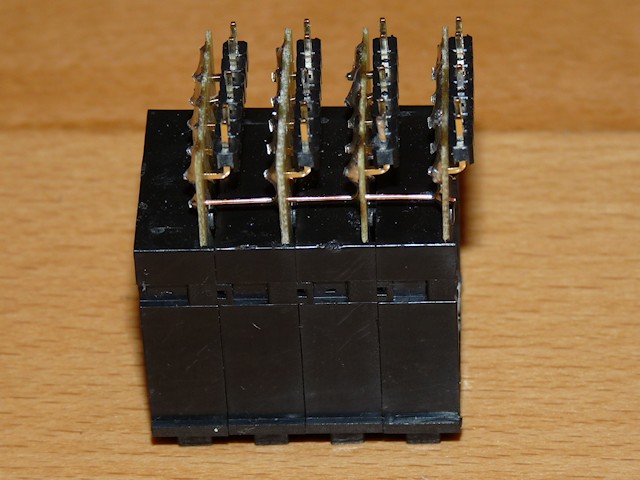

Az áramkőrben felhasznált nyomógombos kapcsolósor az Ebay-en rendelhető KM1 típus BCD kimenettel,
de hasonló készüléket építhetünk a magyar kereskedoknél is kapható
Z-49/BCD tipusú 10 poziciós BCD kódkapcsolóval is. (A NYAK-ot valószinüleg módosítani kell hozzá).

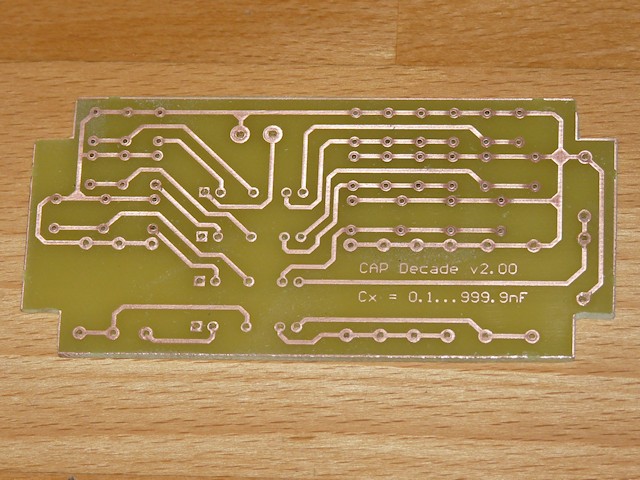

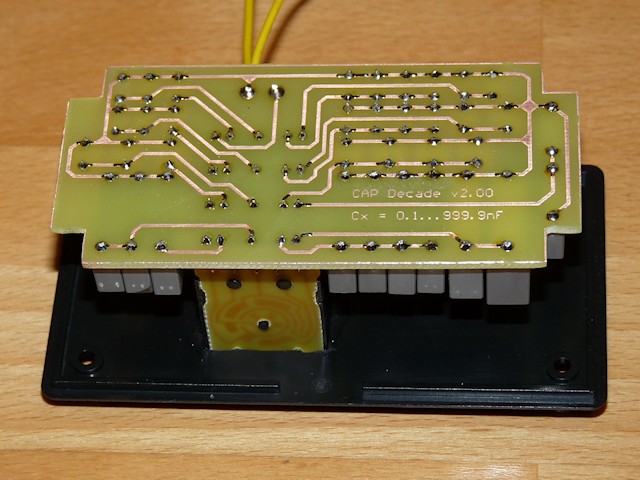

A rajzok:

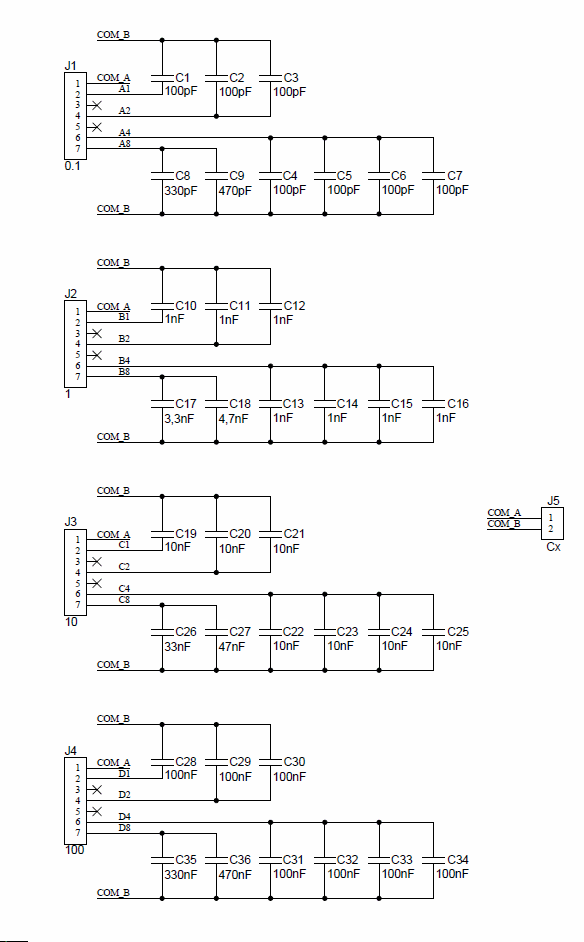

- A kapcsolási rajz gif formátumban
- A kapcsolási és panelrajz pdf formátumban
- A kapcsolási és panelrajz Protel formátumban
