Függvénygenerátor

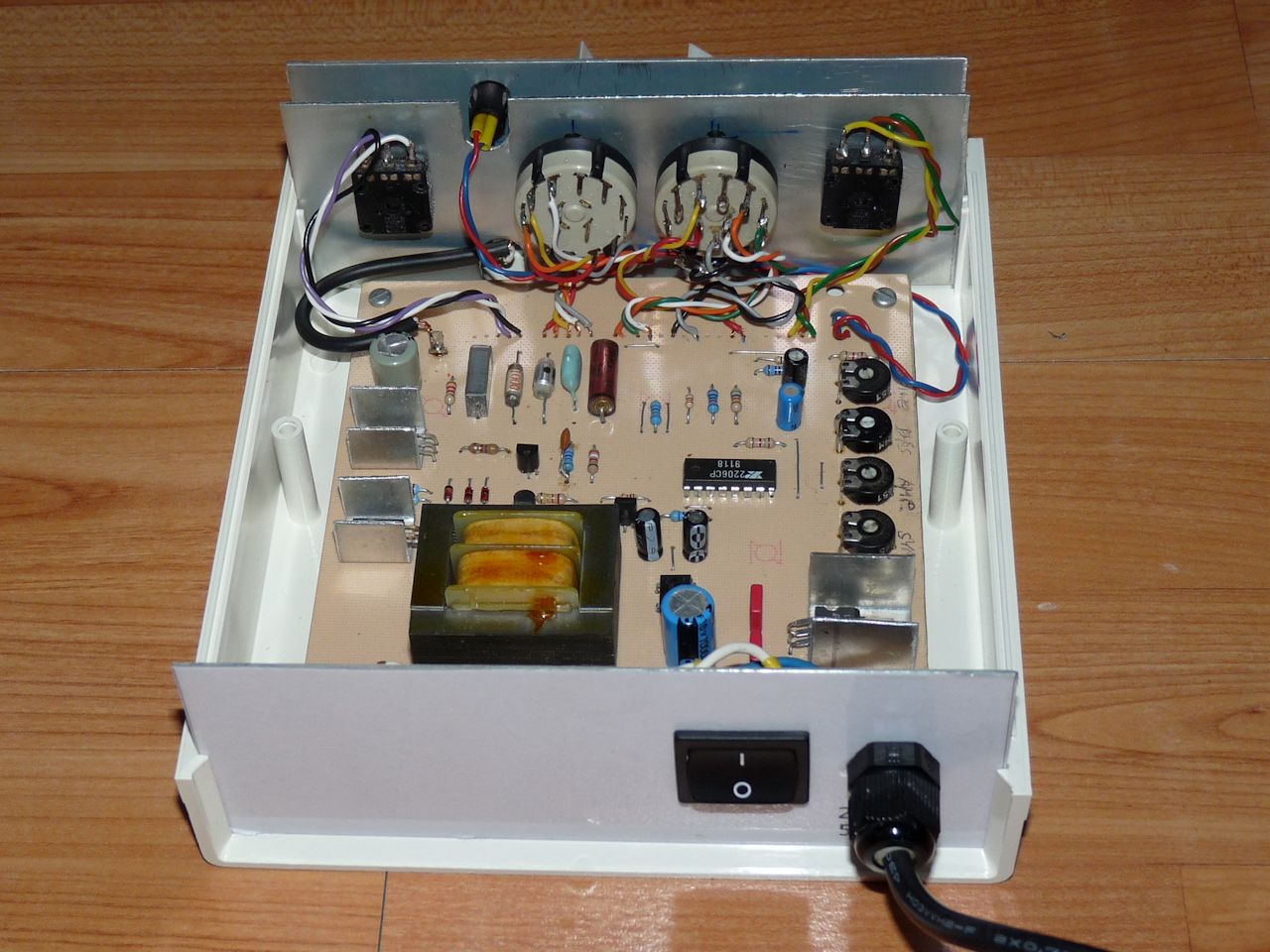

      Ez a kapcsolás eredetileg a magyar Elektor 1993/2. számában jelent meg. melyhez terveztem egy panelt. a részletek az újságban olvashatók. Itt röviden csak annyit, hogy az áramkör az EXAR XR2206-os IC-ére épül. Kimeneti jelforma szinusz, háromszög, négyszög lehet. a frekvencia 4 fokozatban 10Hz-től 100kHz-ig állitható. Maximális kimenőfeszültség 2Vcs-cs szinuszos jelnél. A szinuszjel torzitás 0,5%.


Rajzok:

• A kapcsolási rajz gif formátumban
• A kapcsolási és panelrajz pdf formában
• A kapcsolási rajz és a panelterv protel formátumban



• Az ELEKTOR-ban megjelent cikk (pdf)
• Az ELEKTOR-ban megjelent NYAK-rajz (pdf)
