Fejhallgató erősítő

      Az alabbiakban egy jóminőségű önállóan megépíthető fejhallgatóerősítőt ismertetek. A kapcsolást a Elektor Belcanto nevü előerősítő-ből ollóztam ki, es egy sajat NYAK-ot terverztem hozzá.
Az áramkör 230V-ról üzemel, amelyből a beépített tápegység állítja elő az áramkör müködéséhez szükséges +-15V-os tápfeszültséget. Az erősítést tulajdonképpen teljesítményfokozattal "megerősített" müveleti erősítők végzik. A rajzon nem szerepel a K1 kapcsoló. Ez a 230V-os hálózati feszültséget kapcsolja, mindkét ágat (nulla és fázis) megszakítja. A bekapcsolt állapotot a D7 zöld LED jelzi. A Fejhallgatót a J7 jelü 3,5mm-es sztereo Jack aljzatba csatlakozik. Az erősítő bemenete a J3-as csatlakozó (RCA). A K2 kapcsolóval válthatunk a mono/sztereo üzemmód között. P1 potméterrel pedig a hangerőt szabályozhatjuk.

Ha nincs szükségünk a mono/stereo átkapcsolóra, akkor az elhagyható. Ebben az esetben az az R13 és R14-es ellenállásokat csereljük rövidzárra.

Az áramkör dobozában szeparáltan és jól elszigetelten szereljük a 230V-os részeket.

Végül a rajzok:

• A kapcsolási rajz gif formátumban
• A kapcsolási és panelrajz pdf formában
• A kapcsolási rajz és a panelterv protel formátumban

Képek:

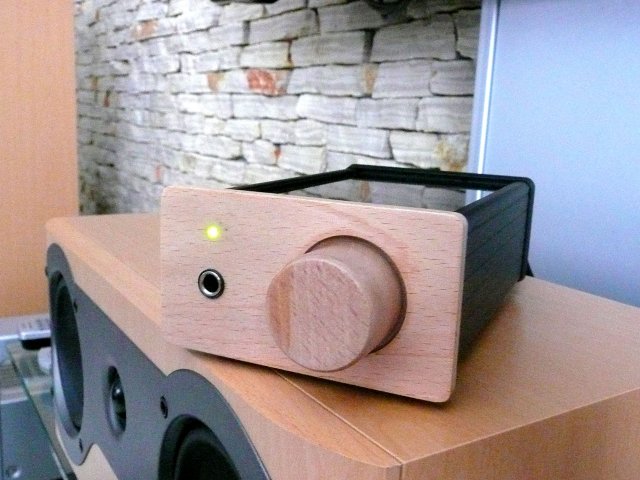

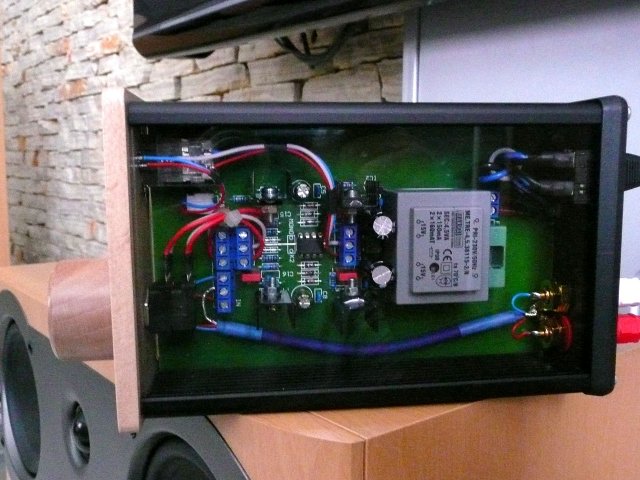

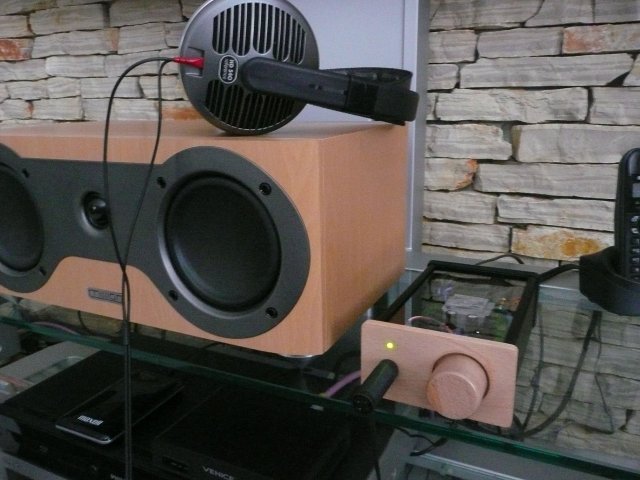

Utánépitett változat (Horváth Tibor):
