Fejhallgató erősítő (Class A)

      Az alabbiakban ismertetett erősítő eredetije a hangtechnika magazinban jelent meg, lásd a mellékelt cikket. Az eredeti cikkhez képesti változás, hogy a tápegysége stabilizált lett.
Az áramkör 230V-ról üzemel, amelyből a beépített tápegység állítja elő az áramkör müködéséhez szükséges +-15V-os tápfeszültséget. Az erősítést A osztályú teljesítményfokozatokkal kiegészített müveleti erősítők végzik. A rajzon nem szerepel 230V-os hálózati kapcsoló, és a biztosíték, de ezt mindenképpen építsük be. A bekapcsolt állapotot a D1 zöld LED jelzi. A Fejhallgatót a J1 jelü csatlakozóra kötendő sztereo Jack aljzatba csatlakozik. Az erősítő bemenete a J2-as csatlakozó. P1-P2 sztereó potméterrel pedig a hangerőt szabályozhatjuk.

Az áramkör dobozában szeparáltan és jól elszigetelten szereljük a 230V-os részeket.

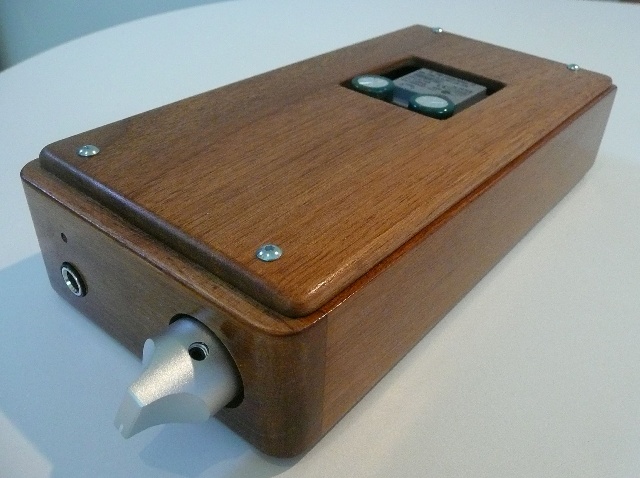

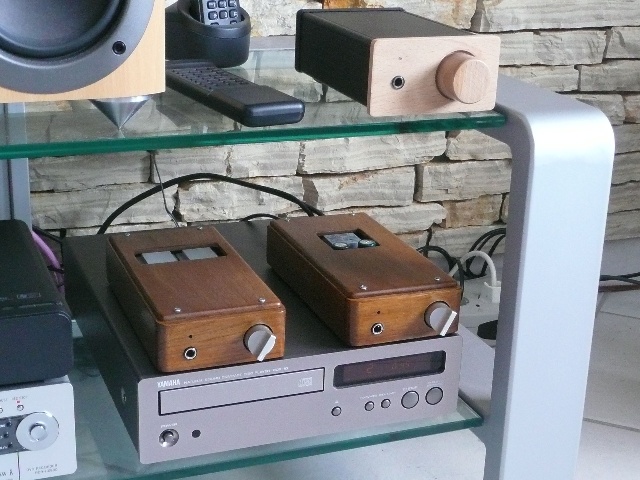

A képeken latható készüléket Horváth Tibor építette. A doboz Lengyel Imre mintakészítő munkája.

Végül a rajzok:

• A kapcsolási rajz gif formátumban
• A kapcsolási és panelrajz pdf formában
• A kapcsolási rajz és a panelterv protel formátumban
• Hangtechnika cikk (jpg)

Képek:
