65W-os erősítő National LM3886-os IC-vel
Ez a kapcsolás a National gyartmányú LM3886-os IC-re épül. Szinte alig kell kiegészítő áramkőr az IC-mellé, ezért nagyon egyszerű a kapcsolás. Az rajzon található alkatrászértékekkel az erősítő 65W-ot tud leadni 8Ohm-os terhelésre. A bemeneti érzékenysége 1V. A National honlapján megtalálható adatlap alapján könnyen más igényekhez is alakitható.
A L1 tekercs 20 menet, átméro 0,9-es huzalból átméro 6mm-re légmagra készül.
![]()
A paneltervek itt találhatóak:
- A kapcsolási és panelrajz pdf formában 1.
- A kapcsolási és panelrajz pdf formában 2.
- A kapcsolási rajz és a panelterv protel formátumban

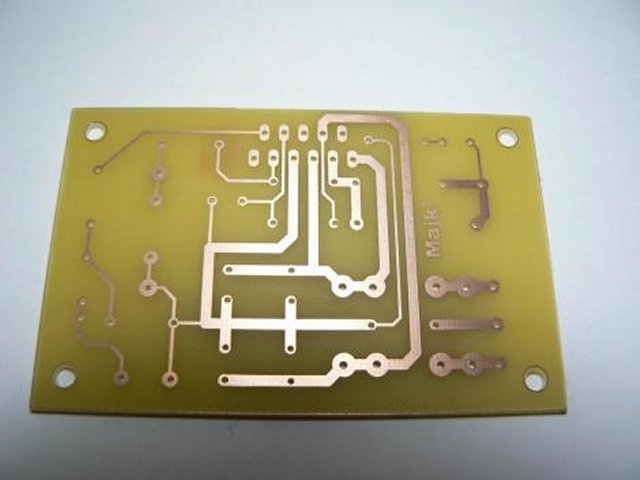

Képek:
