2x55W-os autóerősítő Philips TDA1562-es IC-vel

      Autóba tervezett erosítőnél a legnagyobb problemát az alacsony tapfeszültség okozza. A 12V-os akkumlátorfeszültség még hidkapcsolású erösítővel is csak meglehetősen csekély kimenőteljesítményt tud biztosítani. Ennek áthidalására a gyári autóerősítőkben inverteres feszültségátalakitást használnak, melynek segítségével megemelik a tapfeszt a megfelelő szintre. Sajnos az inverter egyben zavarforrás is, és bonyolultabbá teszi az erősitő kapcsolását. További problema a házi készitésnél az inverterben alkalmazott ferritmagos transzformator vasmagjának beszerzése, és annak korrekt méretezése.

Az itt bemutatott kapcsolás a Philips TDA1562Q IC-jével készült. A Philips mérnökei más oldalrol közelítették meg a problémát, és megoldásnak ezt a H-osztélyunak nevezet tokot tervezték. A tok ugynevezett "Supply lift" áramkört tartalmaz, melynek segítségével a kimeneti feszültségcsúcsoknál a szükséges többletfeszültséget a tokhoz kapcsolt két darab nagykapacitású kondenzátor biztosítja.


A TDA1562 jellemző adatai:

Tápfeszültség	8..18 V
Bemeneti impedancia	150 kOhm
Kimeneti impedancia	4..8 Ohm
Sávszélesség	20...20000 Hz
Kimenőteljesitmény	55 W (THD = 0.5%) 70 W (THD = 10%)
Max. disszipált teljesítmény	60 W
Erősítés	fix 26 dB
Bemeneti érzékenység (Zout = 4 Ohm, Pki= 55 W)	750 mVeff
Beépitett védelmek	hömegfutás, rövidzár, koppanás
Egyéb	diagnosztika kimenet (hő és rovidzár védelem, nincs terhelés, THD>10%)

A tokokat szigetelve szereljuk a hűtőbordára. A hűtőfelület legyen legalább 2000 cm2 felületü (a két tokra együtt). Ha ventilatort is használunk, akkor ennek fele is elegendő.

Doksik:

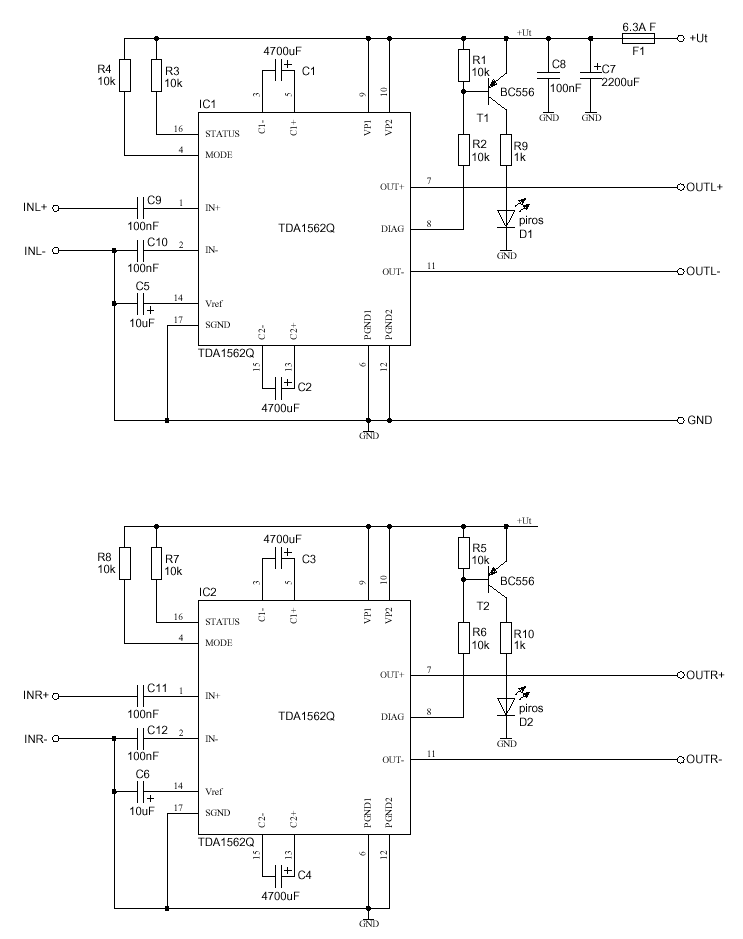

• A kapcsolási rajz gif formátumban
• A kapcsolási és panelrajz pdf formátumban
• A kapcsolási rajz és a panelterv protel formátumban
• TDA1562Q datasheet

A TDA1562 IC beszerzése:

• HQ Video Elektronik Kft. (kb. 3100 Ft/db)
• S.O.S. Electronic Kft. (kb. 3100 Ft/db)
• Sebo Elektronik (kb. 3300 Ft/db postán is)

Képek:
