Egyszerű teljesítményszabályzók

      Az alabbiakban nagyon egyszerű teljesítményszabályzók rajza talalható. Ennek megfelelően ne támaszunk túl nagy követelményeket velük szemben, viszont igénytelen helyeken jó szolgálatot tehetnek.
Egy bonyolultabb, nagyobb igényeket is kielégitő kapcsolás található a PIC Project oldalon.

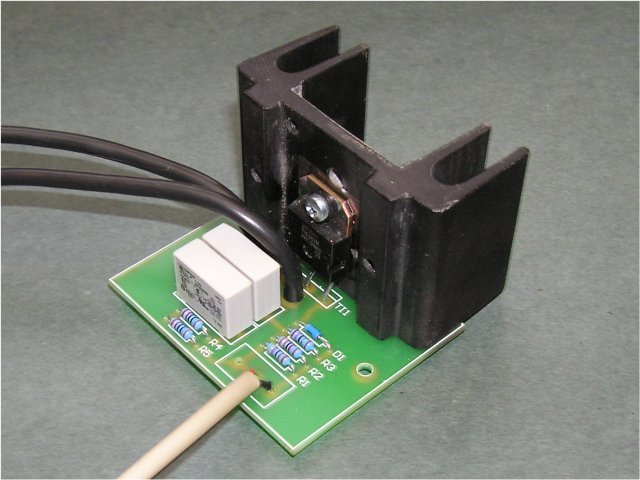

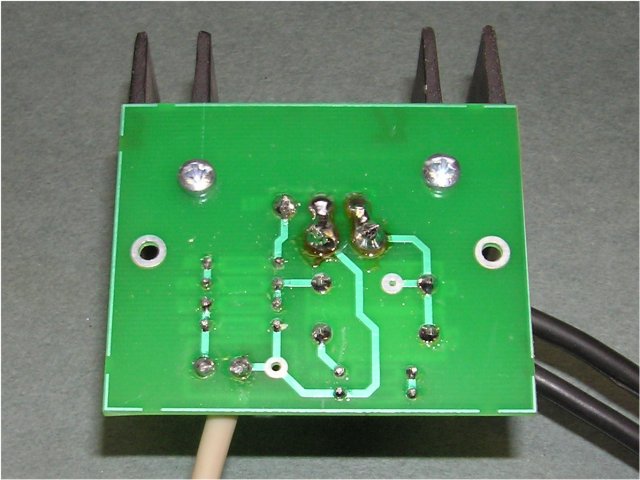

Az első kapcsoláshoz többféle panelterv is készült:

• A kapcsolási és panelrajz pdf formában 1.
• A kapcsolási és panelrajz pdf formában 2.
• A kapcsolási és panelrajz pdf formában 3.
• A kapcsolási rajzok és a paneltervek protel formátumban

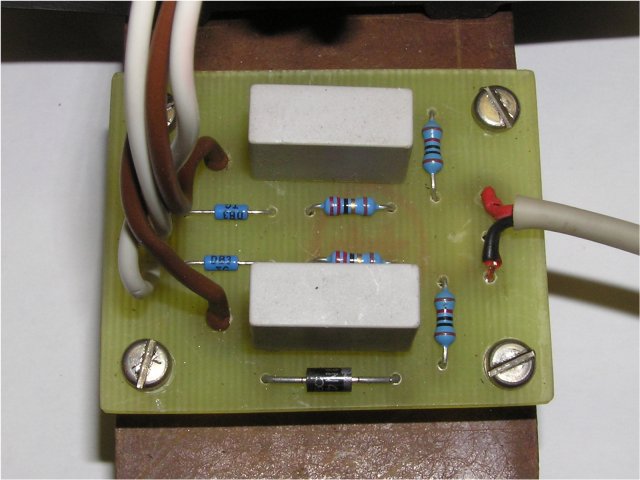

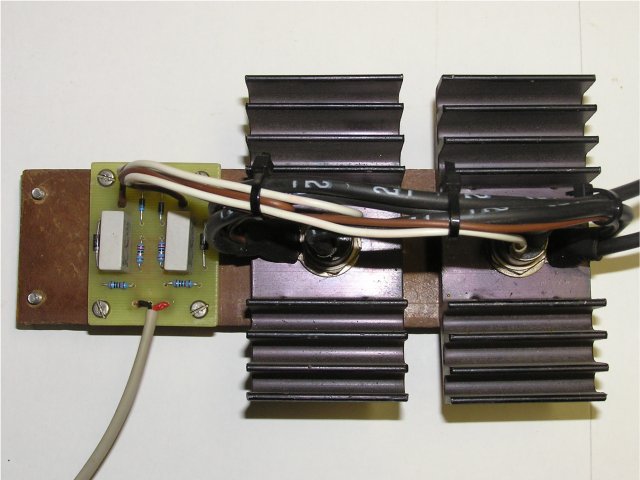

A második kapcsolás ellenpárhuzamos tirisztorokkal dolgozik. Nagyobb teljesítmény-igény esetén használható. Ezzel a kapcsolással felépített teljesítményszabályzó-modult az egykori REMIX is gyártott.

A második kapcsolás rajzai:

• A kapcsolási és panelrajz pdf formában
• A kapcsolási rajz és a panelterv protel formátumban
