μCurrent

      Az alábbiakban ismertetett kapcsolás tervezője David L. Jones. Erdetileg a Silicon Chip magazinban jelent meg, de jelenleg OSHW és Creative Commons license alá eső projekt, ezért az általam közzé tett vátoztatás szintén az.

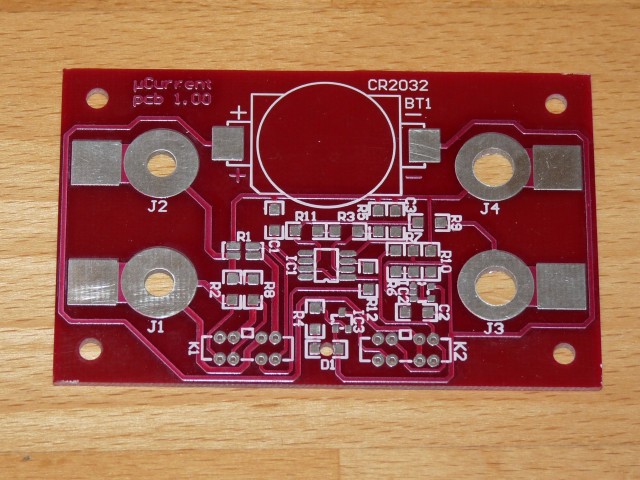

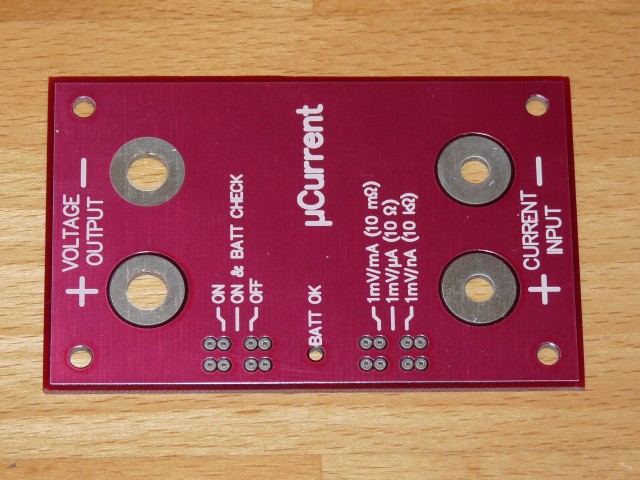

Az apropó, amiért felkerült az oldalamra az, hogy terveztem hozzá egy NYAK-ot, ami nagyon hasonló az eredetihez, csak nem tartalmaz 1206-nál kisebb SMD alkatreszeket, és a magyar beszerzési lehetőségeknek megfelelő alkatrész listát tartalmaz. Az eredeti cikk több helyen is megtalalható a neten angol nyelven, érdemes átolvasni a részletekért.

A készülék

Minden modern multiméter alkalmas áram mérésere, de még a csúcskategóriás nagy nevű modelleknél is probléma ha alacsony feszültségen (például 3.3V-on) akarunk mérni, mert a multiméteren eső feszültség befolyásolja az áramkörünk müködését, és meghamisítja az eredményt.
A multiméteren eső feszültség tipusról tipusra változik, van ahol csak a max értéket adják meg, például 300mV max, máskor pedig az árammal arányos értéket. Például a Fluke 77-nél ez 6mV/mA. Tehát ha például 100mA-os áramot mérünk, akkor ez 600mV feszültségesést jelent. Összehasonlitva ezt az áramkörünk tápfeszültségével pl. 3.3 vagy 5V-tal hamar belátjuk, hogy ez jelentősen megvátoztathatja az áramkörünk müködését, és biztosan nem a valódi áramot fogjuk mérni.

Ez az áramkör egy adapter a multiméterekhez, hogy a fenti problémát elkerüljük. A kimenetét a multiméter mA-es feszültségmérés bemenetére kell kapcsolni, a bemenetét pedig a mérendő áramkörbe iktatni.

Az áramkörrel a feszültségesés az alábbi három érték a méréshatártól függően 70μV/mA (maximum, a kapcsolótól függően), 10μV/μA és 10μV/nA. A fenti 100mA-es példánál maradva ez 7mV-os feszültésesést eredményez a 600mV helyett.

Bonuszként kapunk még egy nA-es méréstartományt, ami egyáltalán nem jellemző, hogy lenne a multimétereken, de igy meg tudjuk vele mérni például az áramkörünk fogyasztását sleep módban. Illetve a multiméterek pontossága feszültségmérés állásban tipikusan jobb mint árammérésben, igy ezen is javíthatunk a készülék tipikusan 0,2%-os pontosságával.

Tulajdonságok

• 3 méréshatár:
• +/- 0-300mA (70μV / mA feszültségesés tipikusan)
• +/- 0-1000μA (10μV / uA feszültségesés)
• +/- 0-1000nA (10μV / nA feszültségesés)
• Kimeneti feszültség egységek:
• 1mV/mA
• 1mV/μA
• 1mV/nA
• Felbontás (nA méréshatár): 100pA (3.5 digit multiméter), 10pA (4.5 digit multiméter)
• Pontosság (tipikusan): <0.2% a μA és nA méréshatárban és <0,5% a mA méréshatárban.
• Kimeneti offset feszültség: Elhanyagolható egy 4.5 digit-es multiméteren.
• Sávszélesség: 2kHz névleges (+/-0.1dB)
• Hőmérséklet drift: Elhanyagolható a normál környezeti hőmérséklet tartományban.
• Zaj: < -90dBV
• Harmonikus torzítás (THD): < -60dB
• Áramforrás: CR2032 Lithium gomb elem
• Elem élettartama: >200 óra (LED kikapcsolva), >50 óra (LED bekapcsolva)
• Csatlakozás: 4mm-es banan aljzat, csavaros bemenettel, szabványos 19mm-es távolsággal

Egységcsomag

Mivel az áramkör sok preciziós alkatrészt tartalmaz, amik 1db-os tételben nehezen vagy nem beszerezhetőek, ezért a készlet erejéig az áramkör megépítéséhez szükséges minden alkatrész, beleértve a NYÁK lapot és dobozt is megrendelhető tőlem. Érdeklődni email-ben lehet: majki.mester#gmail.com (# helyett @-val)

Eredeti cikk angol nyelven:

• Cikk a Silicon Chip magazinban
• Teljes cikk pdf-ben
• David régi honlapja
• David új honlapja

A rajzok:

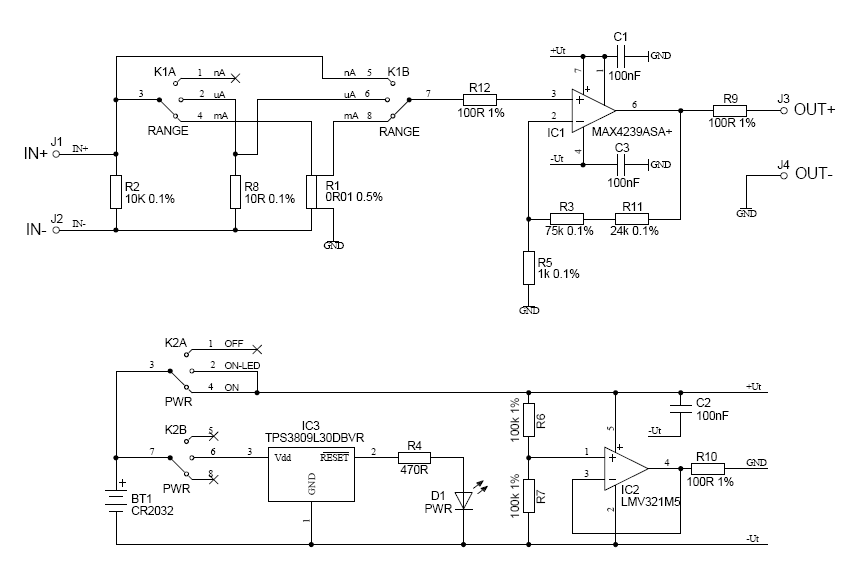

• A kapcsolási rajz gif formátumban
