AVRdragon dobozolás


     Az AVRdragon egy gyári univerzális programozó az Atmel AVR es AVR32 mikrokontroller családokhoz. Nem csak felprogramozni lehet a kontrollereket SPI, DW, JTAG, Parallel és PDI interface-eken keresztül, de DW, JTAG és PDI-n keresztül hibakeresésre azaz debug célra is tökéletesen haszálható. Ha nem csak felprogramozni szeretnénk az AVR kontrollerünket, hanem komolyabb programot szeretnénk rá fejleszteni akkor a debug lehetőség mindenképpen elengedhetetlen.

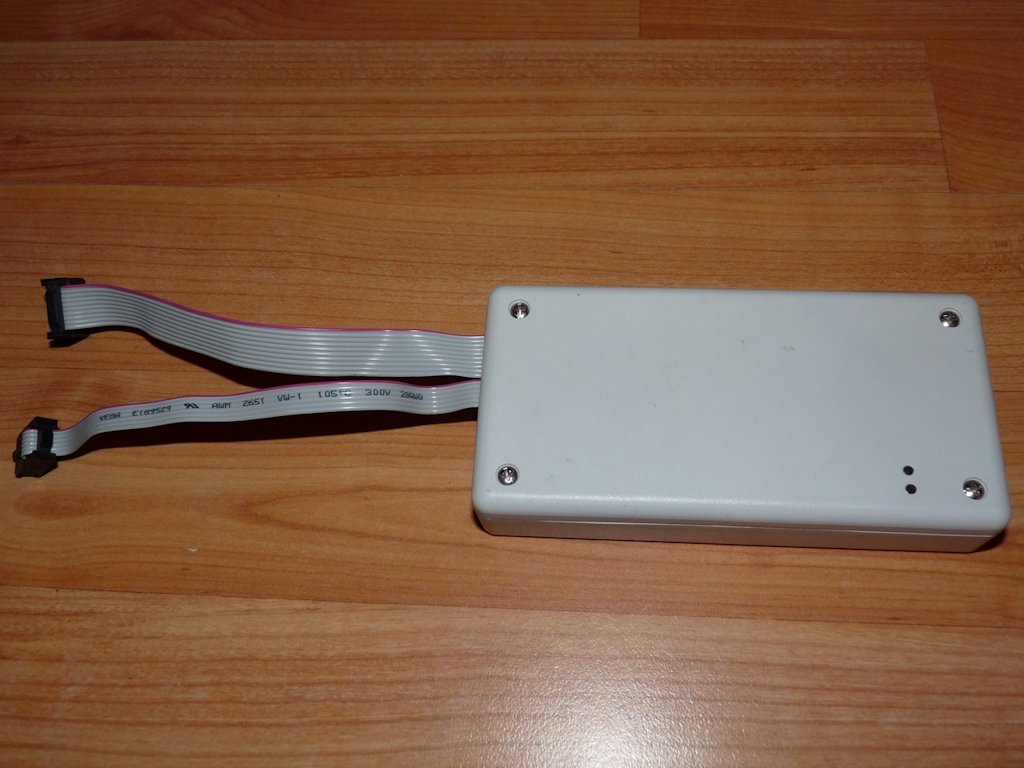

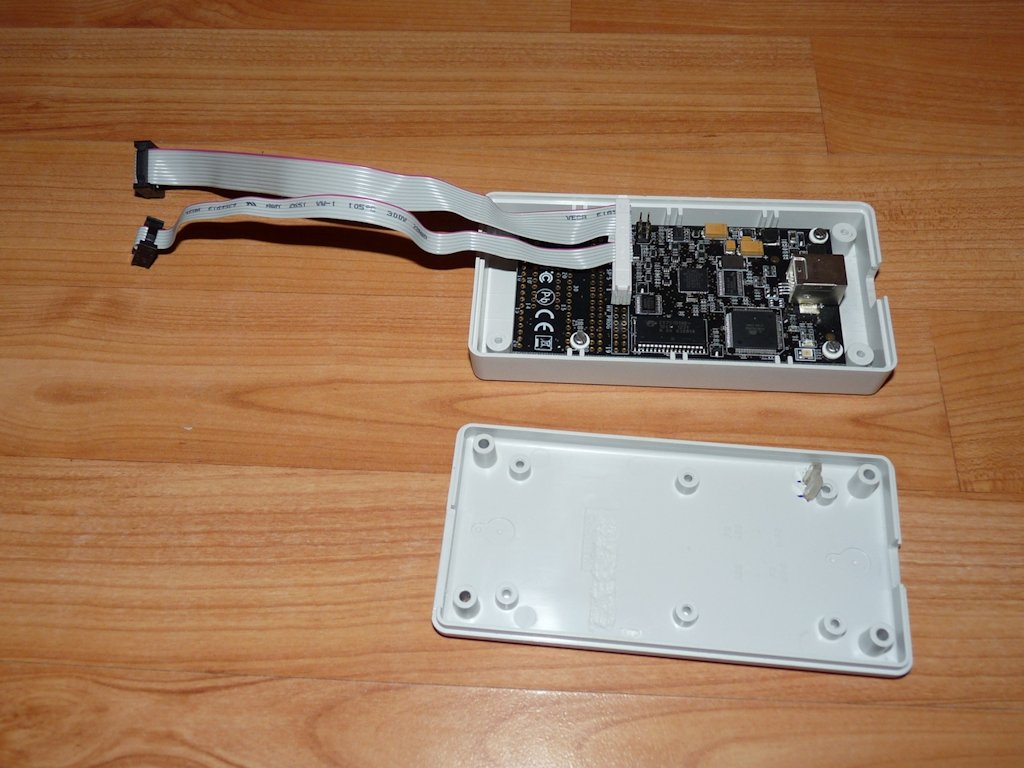

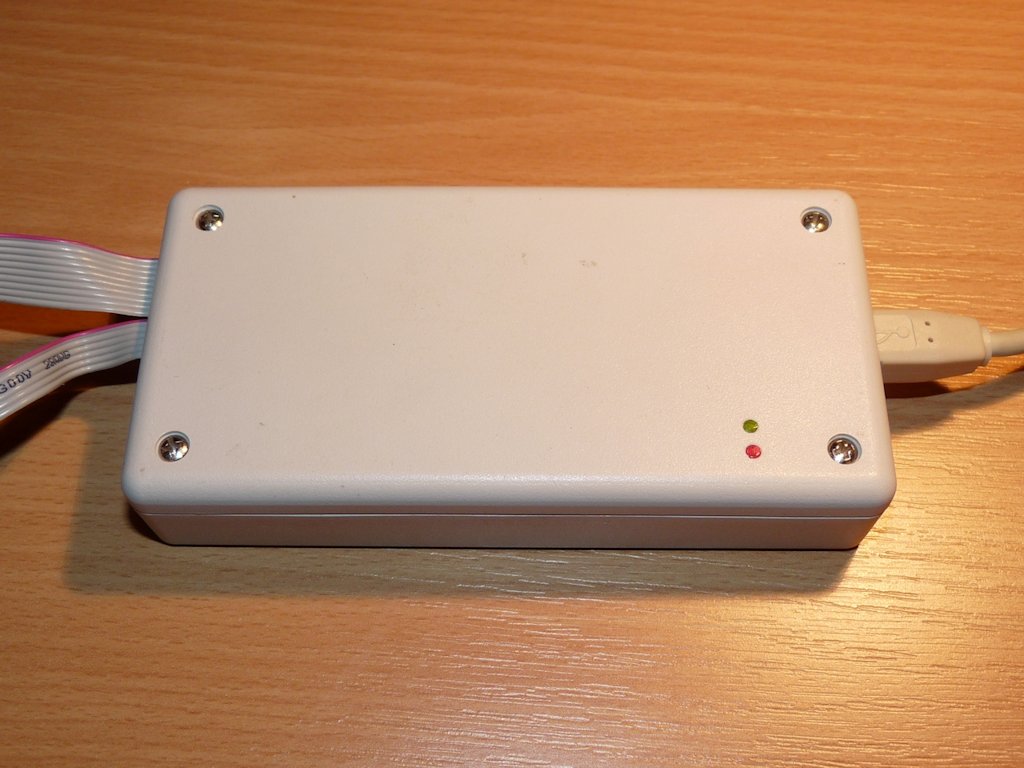

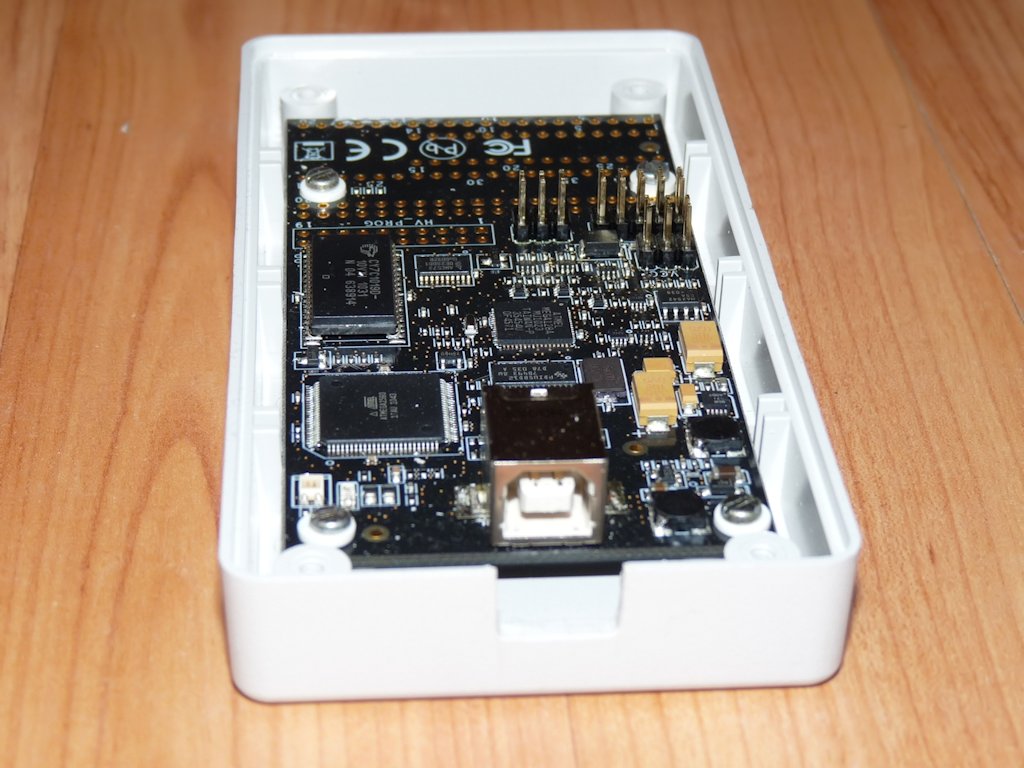

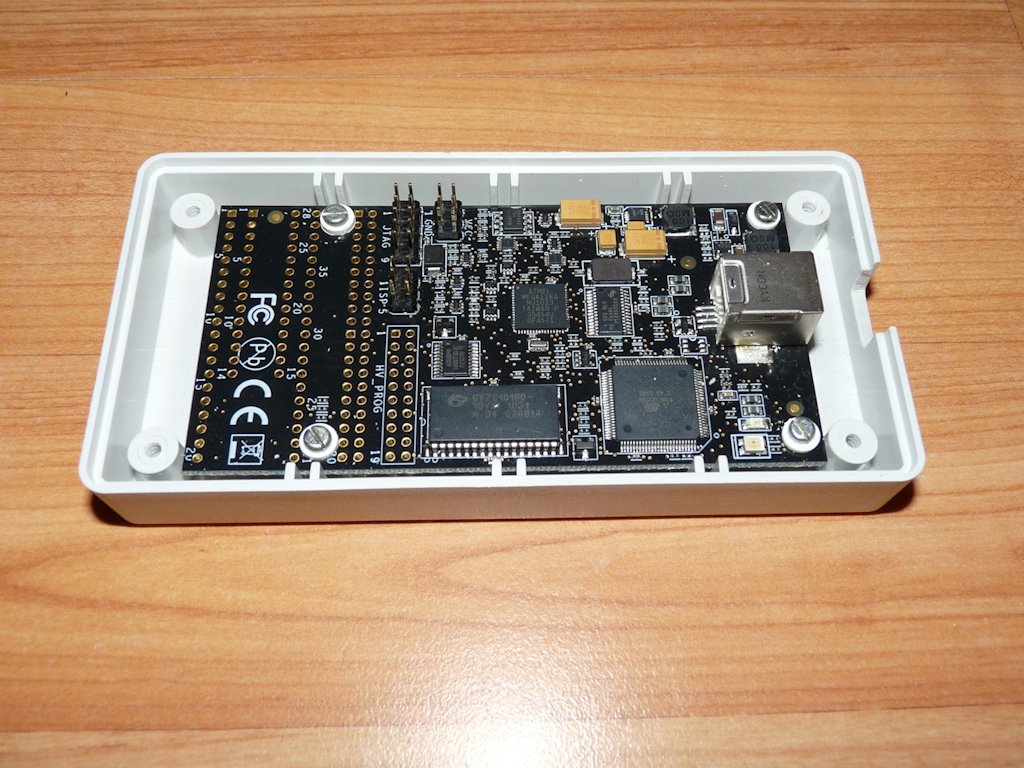

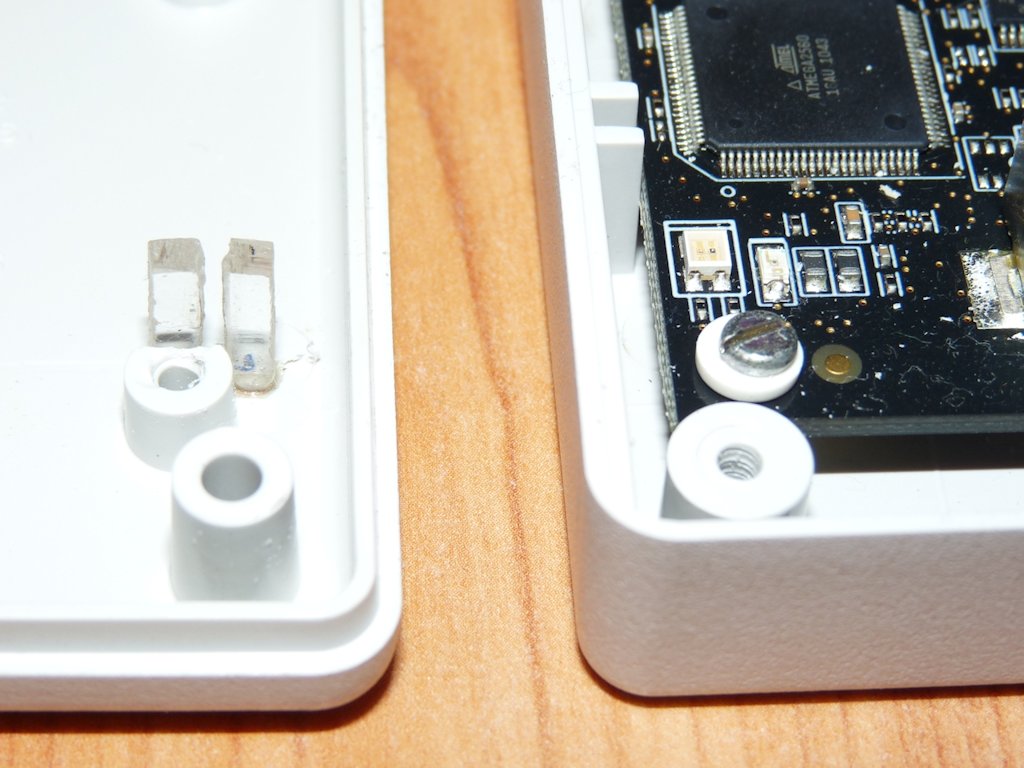

A panel relativ olcsó a hasonló tudású JTAG-ICE2 és JTAG-ICE3-hoz viszonyitva, cserébe fapados, azaz nem jár hozzá dobozolás. Ez a probléma könnyen orvosolható. A méretben hozzá illő HAMMOND 1599-es dobozba építve egy kisméretű jól használható eszközt kapunk, és megvédjük a készüléket is a véletlen behatásoktól. A képek a saját készülékem dobozolásáról készültek. A panel méretben pontosan illeszkedik, 4db 3mm-es csavarral és szigetelt alátéttel könnyedén beépíthető a dobozba. Kivágást az USB csatlakozónak és a szalag kábelnek kell csak készíteni. Én a leggyakrabban használt JTAG és SPI/DW csatlakozásokat vezettem ki. A két ledet pedig átlátszó fényvezető műanyaggal vezettem ki. (plexi)


Képek:
