Próbapanel PIC-hez

      Mikrokontrolleres kisérletezgetéshez szükség van valamilyen próba panelra. Az egyik véglet amikor egy olyan panelt használunk fel amin semmi sincs, ekkor mindent nekunk kell rapakolgatni. Ez lehet "bedugdozós" vagy forrasztható panel. Igy ezen barmit meg tudunk csinalni. A másik véglet, amikor szinte minden rajta van a panelen gyárilag. Az ilyen paneleket általában egy kontrollertipuskoz lehet használni, de van általánosan használható is pl. a Melab cég PIC-X1-e. Az én panelem a kettö ötvözete, igazábol egy "bedugdozós" panel mellé kell tenni, így a kontroller tipusára nincs megkötés. A panelen gyakran használt eszközöket helyeztem el, melyek a következőek: Tápegység, reset áramkör+oszcillátor, 4x4 -es billentyűmátrix, 8 db LED, potméterek, RS232-es soros port MAX232-vel csatolva, pontmátrix LCD-hez csatlakozási lehetőság. A panel szélén az egyik sor tüske, a másik törhető IC foglalat.

Doksik:

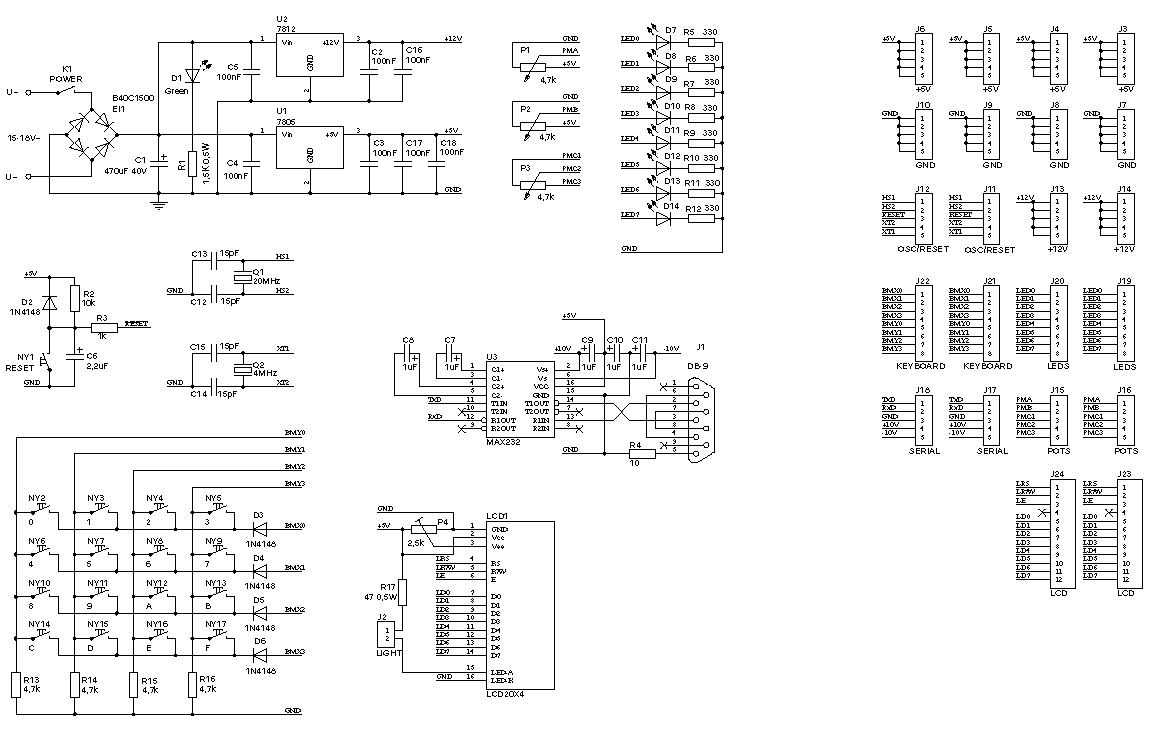

• A kapcsolási rajz gif formátumban
• A kapcsolási és panelrajz pdf formában
• A soros kábel bekötése
• A kapcsolási rajz és a panelterv protel formátumban

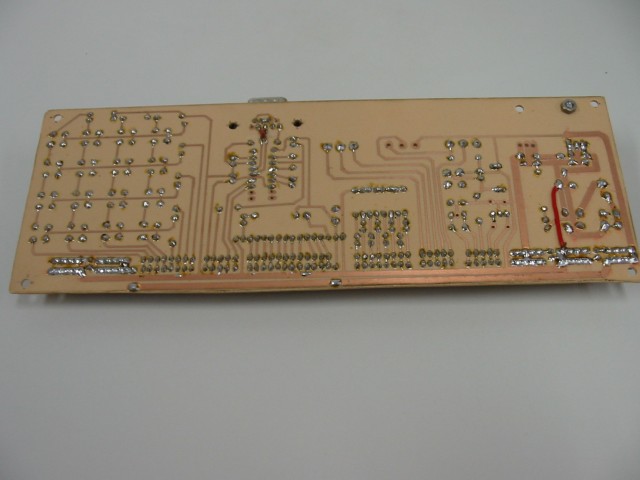

Képek:
