Propic 2
A Propic2 egy elég jól ismert, és bevált univerzális programozó hardver. Támogatja a 24cxx EEPROM családot és az sorosan programozható PIC12xxx és PIC16xxx családokat. A http://www.propic2.com/Download.htm oldalon megtalálható az eredeti kapcsolás és panelterv, illetve a müködtetéshez szükséges program. Én a Bokor Attila féle nyákrajz alapján épitettem meg, mert ez egyoldalas, igy egyszerübb az elkészitése.

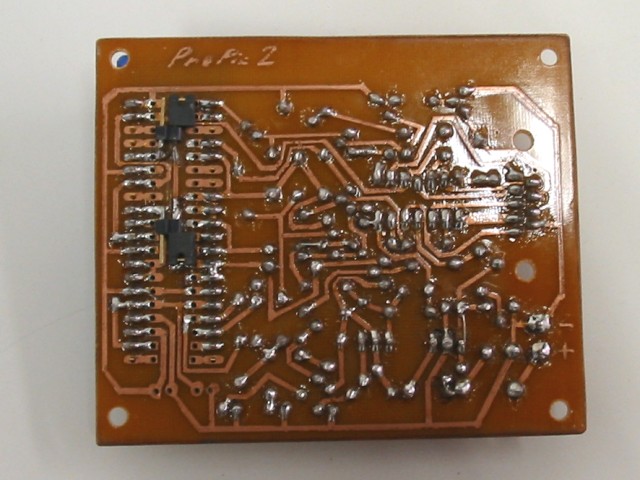

Az Low Voltage Programming bevezetésével apróbb módosítások szükségesek a nyákon. Programozás közben a PGM lábat alacsony szinten kell tartani, vagy szabadon kell hagyni, ha ezt az eszközt akarjuk használni. A 16f87x sorozatnál az RB3 a 16f62x sorozatnál pedig az RB4 a PGM láb. Sajnos a közös foglalatnak köszönhetöen a 16f87x tokoknál az RB3 láb megfelel a 18 lábú tokok Vdd lábának, a 16f62x-nél az RB4 láb pedig a 24cxx-es EEPROM-ok Vdd lábának. Ezert ha a 16f87x sorozat valamelyik tagját szeretnénk programozni, akkor a ZIF foglalat 36-os lábáról le kell venni a Vdd-t. Ha a 16f62x sorozat valamelyik tagját szeretnénk programozni, akkor pedig a 32-es lábbal kell ugyanezt tennünk. Én ezt a folia megszakitásával, és jumperek beépitésével tettem meg, amely a lenti képen is jól megfigyelhető.
Ha XP alatt szeretnénk használni a programozót, akkor a régi program nem jó, hasznalhatjuk helyette a ProPic2XP-t (sok benne a hiba) vagy az ICprog-ot. ICprog eseten a /Settings/Hardware/Programmer-nél ProPic2-t kell kivalasztani, es pipat kell tenni az Invert MCLR és Invert VCC Checkbox-okba.
Doksik:
- Eredeti kapcsolási és nyák rajz
- Újabb változat kapcsolási rajz (pdf)
- Újabb változat nyák rajz I. (pdf)
- Újabb változat nyák rajz II. (pdf) Bokor Attila féle 1 oldalas.
- Újabb változat nyák rajz II. tükrözve (pdf)
- Újabb változat alkatrészlista (pdf)
- Propic2 müködtető software v2.97.18 (régi)
- Propic2 XP legujabb verzió (>= v1.14)
- Propic2 license
- IC-Prog 1.06C - a www.ic-prog.com oldalról
- WinPic800 utolsó verzió (V3.64H) - a http://www.winpic800.com oldalról
- Propic2 Gold változat megépitéséhez a PIC12c508 firmware-je

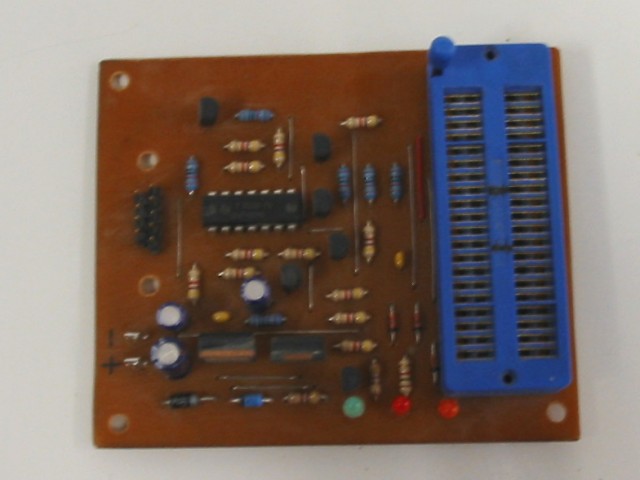

Képek:
